แพทเทิร์นกระเบื้องดินเผา: 8 ตัวอย่างจากรูปทรงจริง

แนวร่องตั้งและนอนต่อเนื่อง เหมาะใช้เริ่มเทียบตำแหน่งแนวกลางห้อง ตรวจว่าชิ้นริมทั้งสองด้านไม่เหลือแคบเกินกว่าที่แบบและผู้ติดตั้งยอมรับ รุ่นอ้างอิงคือ กระเบื้องดินเผา 12×12″ ขนาด 30×30 ซม.

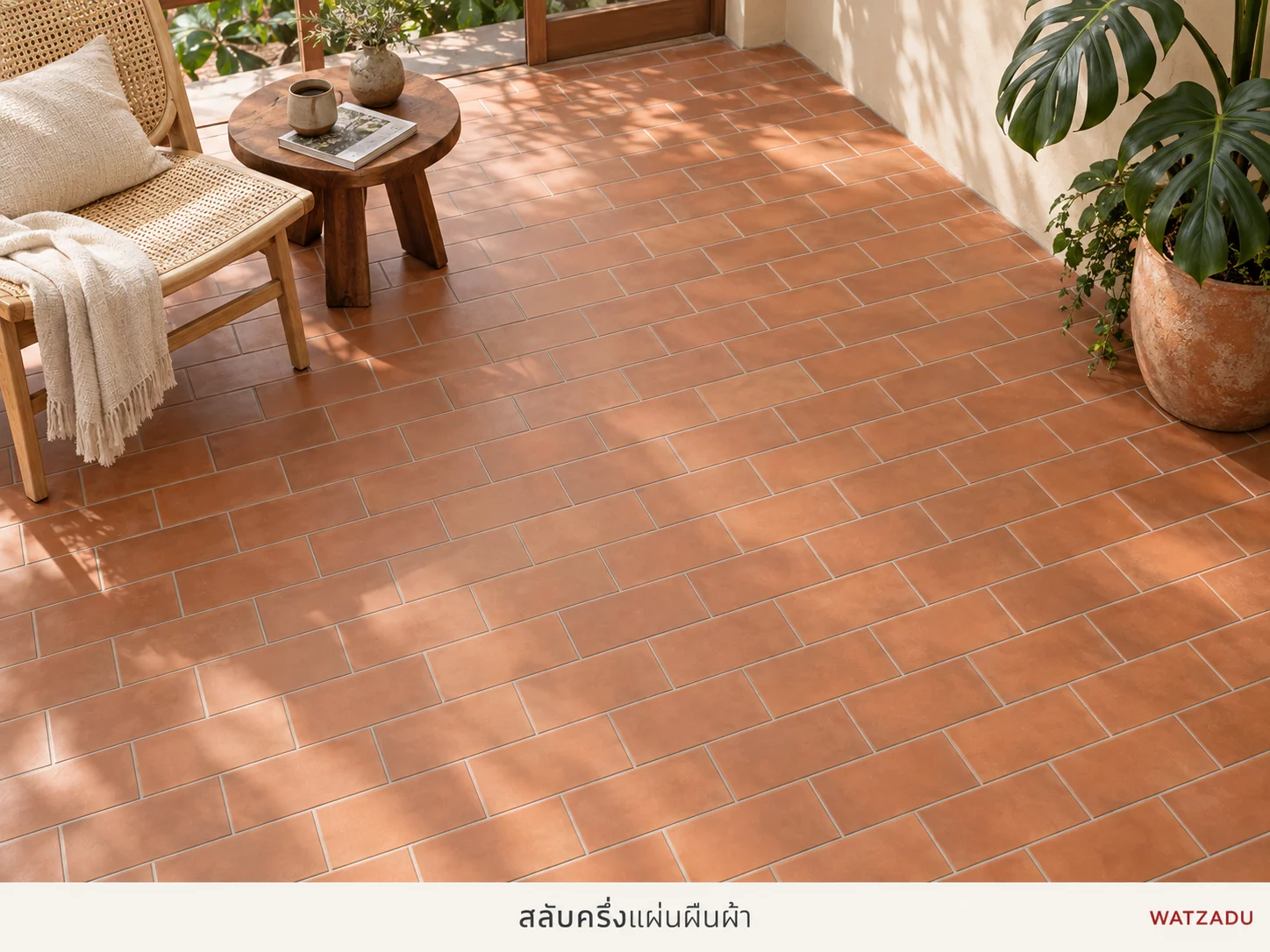

แถวถัดไปเลื่อนครึ่งความยาวแผ่น ทำให้รอยต่อหัวแผ่นสลับตำแหน่ง ตรวจขนาด 10×20 ซม. จริงและแนวร่องก่อนสรุปจำนวนชิ้นริม รุ่นอ้างอิงคือ กระเบื้องดินเผา 4×8″ ขนาด 10×20 ซม.

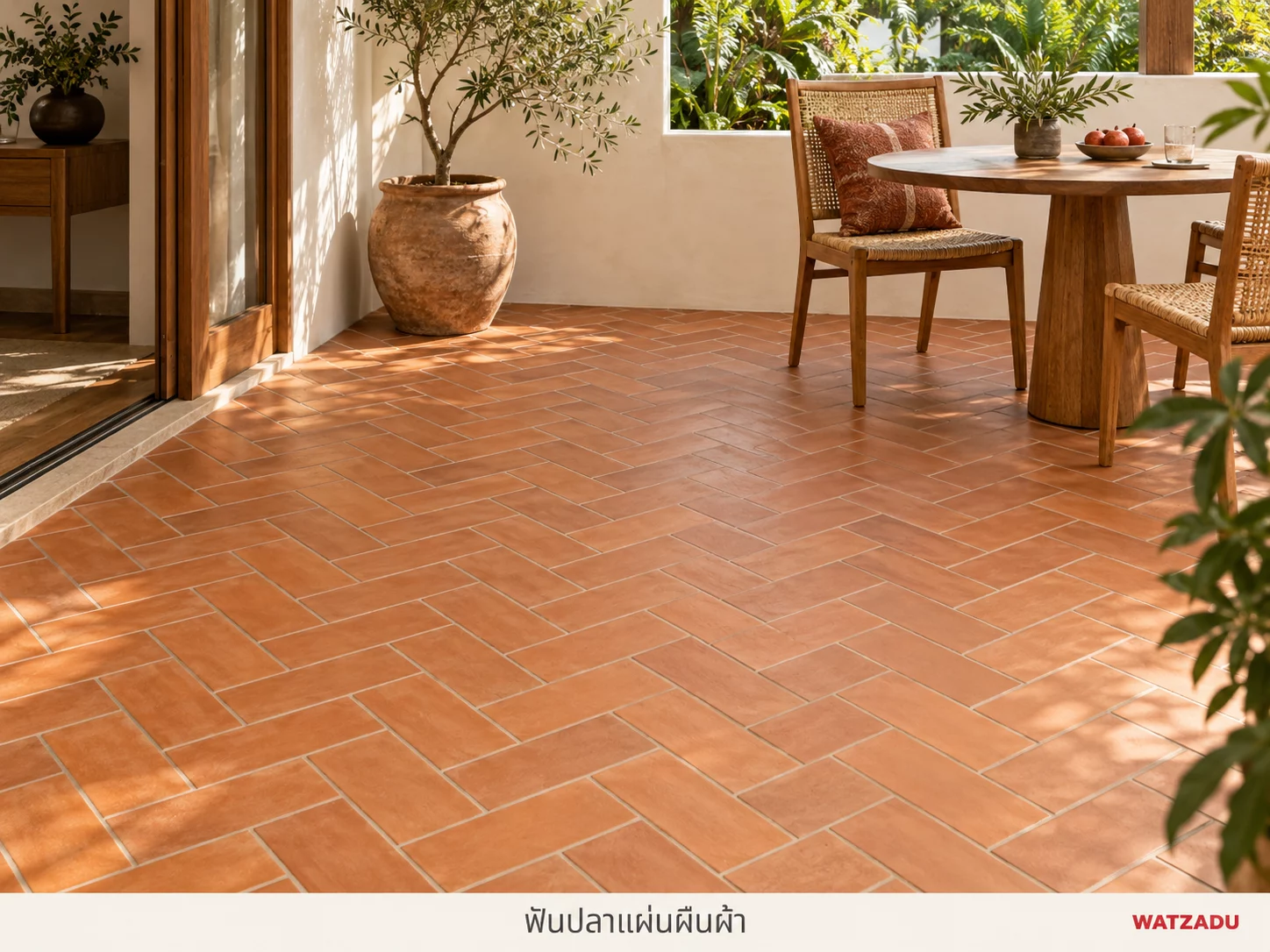

แผ่นผืนผ้าวางตั้งฉากต่อหัวกับด้านยาว รูปตัวอย่างเป็นฟันปลา ไม่ใช่ลายเชฟรอนที่ตัดปลายเฉียง แนวขอบต้องทำแผนตัดแยก รุ่นอ้างอิงคือ กระเบื้องดินเผา 4×8″ ขนาด 10×20 ซม.

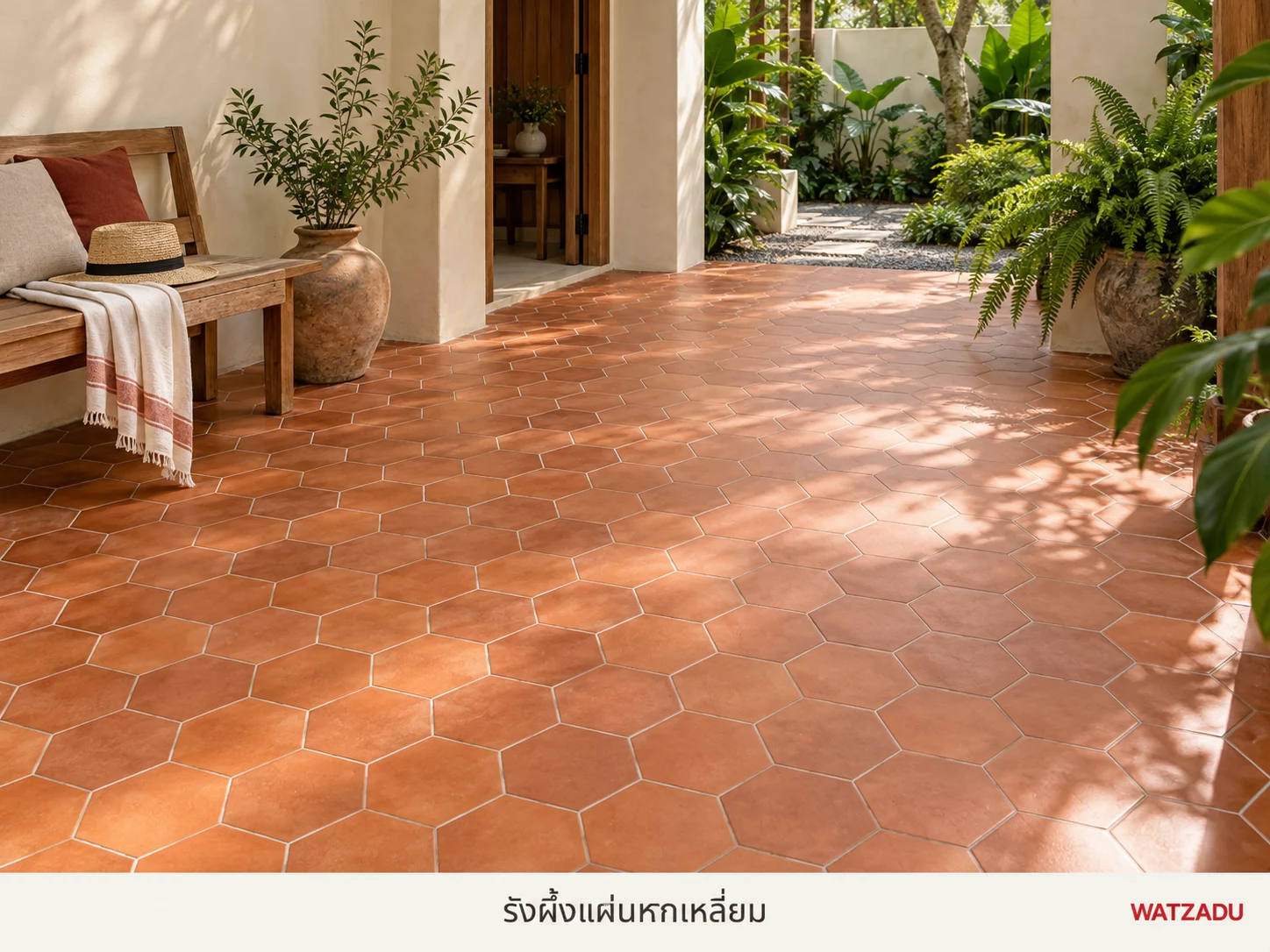

แผ่นหกเหลี่ยมต่อขอบเป็นรังผึ้ง ขอบพื้นที่จะมีชิ้นตัดหลายรูปทรง ห้ามใช้พื้นที่กรอบ 16×16 ซม. เป็นพื้นที่หน้าแผ่นเต็มโดยอัตโนมัติ รุ่นอ้างอิงคือ กระเบื้องดินเผา 6เหลี่ยม ขนาด 16×16 ซม.

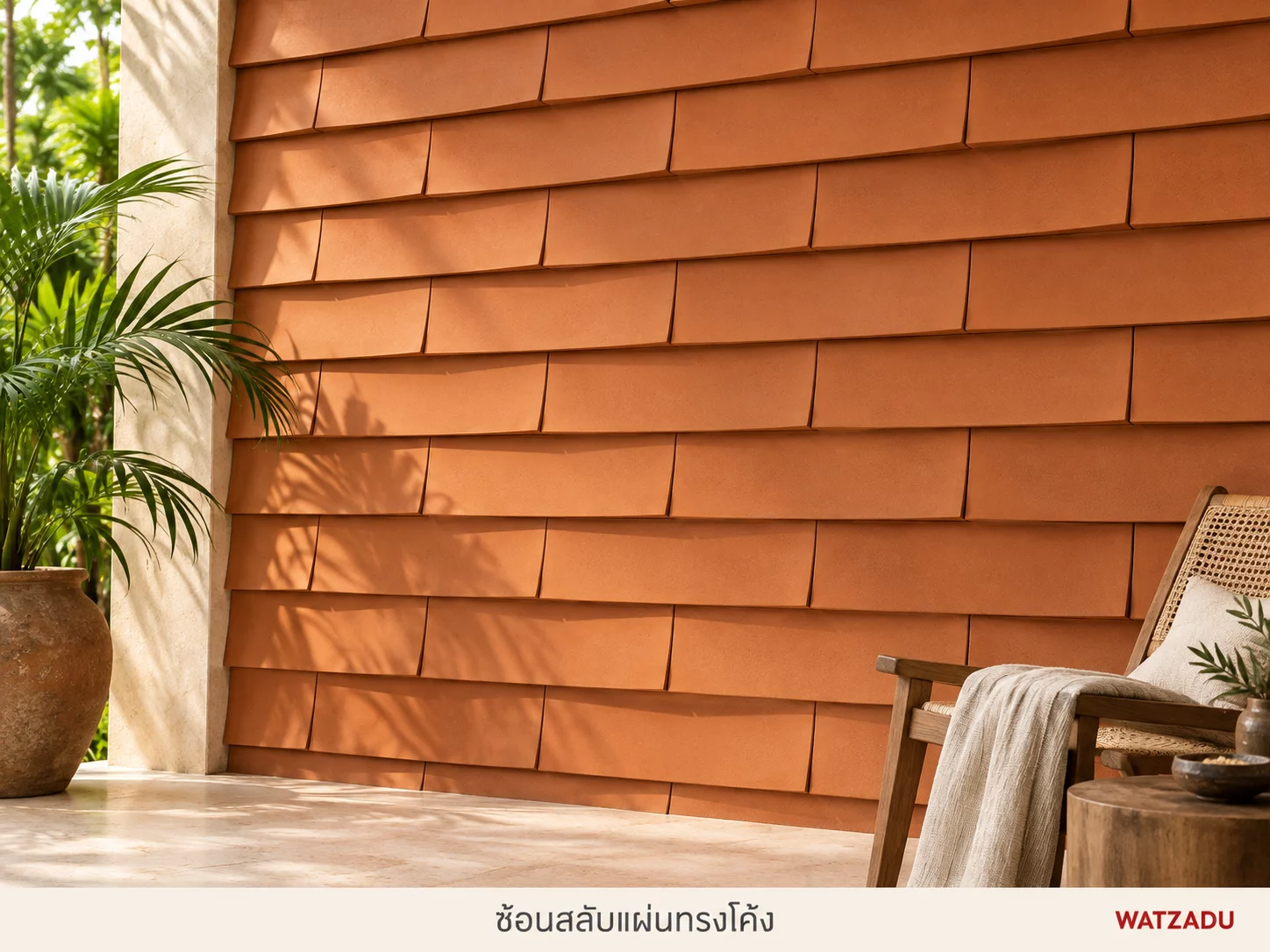

หน้าผนังมีแถวสลับรอยต่อและเงาจากผิวโค้ง ต้องตรวจระบบยึดและระยะซ้อนที่ผู้ผลิตอนุญาต รุ่นอ้างอิงคือ กระเบื้องดินเผา ทรงโค้ง ขนาด 5.3×21 ซม.

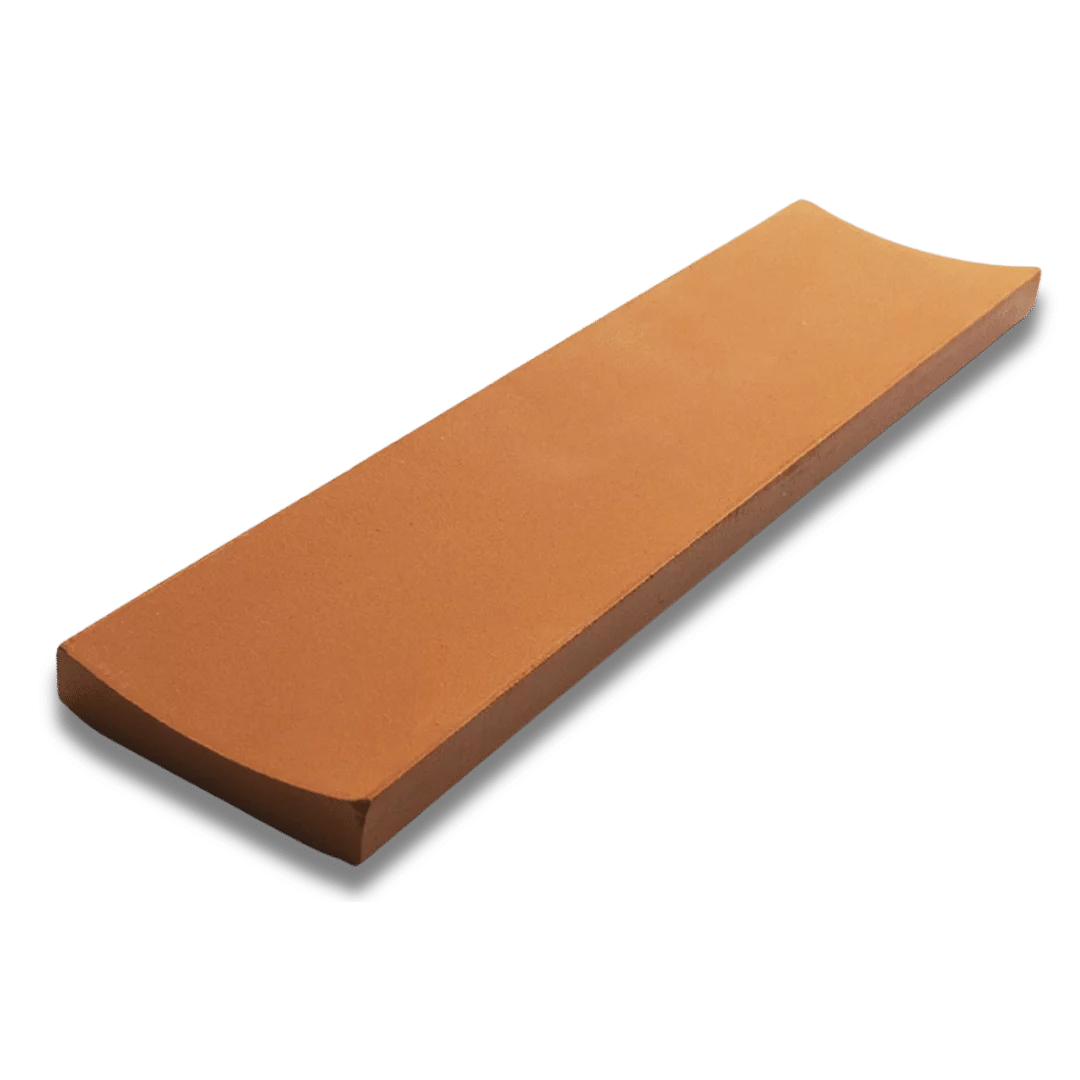

แผ่นทรงโค้งรุ่นนี้อยู่ในกลุ่มช้างดินและมีหน้าสัมผัสเว้า ตัวอย่างส่วนนี้ใช้กับการพิจารณางานผนัง ไม่ใช้ภาพเป็นหลักฐานว่าเหมาะกับพื้นเดิน ผู้ติดตั้งต้องตรวจวัสดุยึด น้ำหนัก และความเข้ากันได้ของพื้นผิวรองรับ

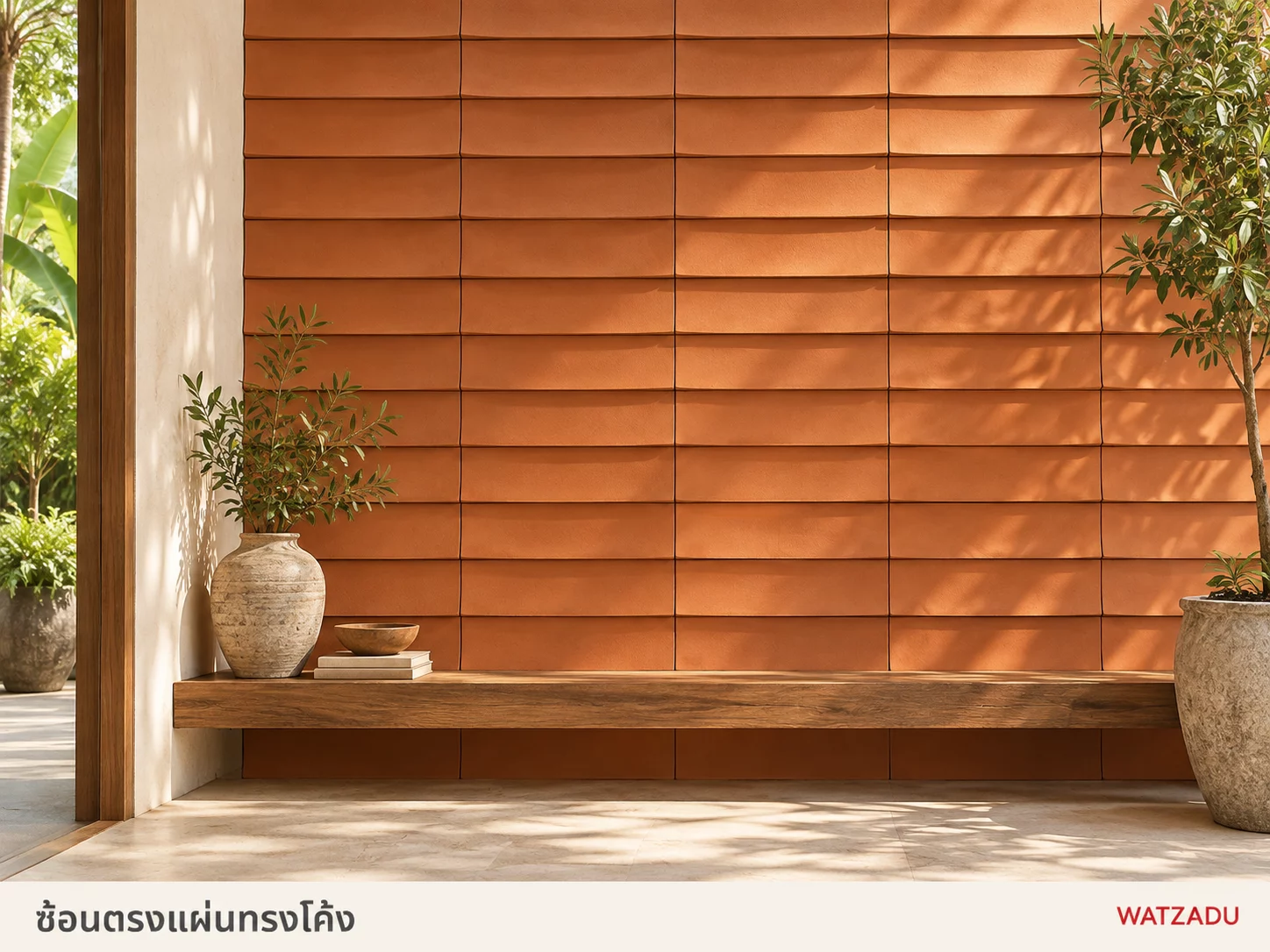

ปลายแผ่นแต่ละแถวอยู่ในแนวเดียวกันและมีขอบซ้อน ภาพช่วยเทียบจังหวะรอยต่อกับแบบซ้อนสลับ ไม่กำหนดระยะซ้อนจากภาพ รุ่นอ้างอิงคือ กระเบื้องดินเผา ทรงโค้ง ขนาด 5.3×21 ซม.

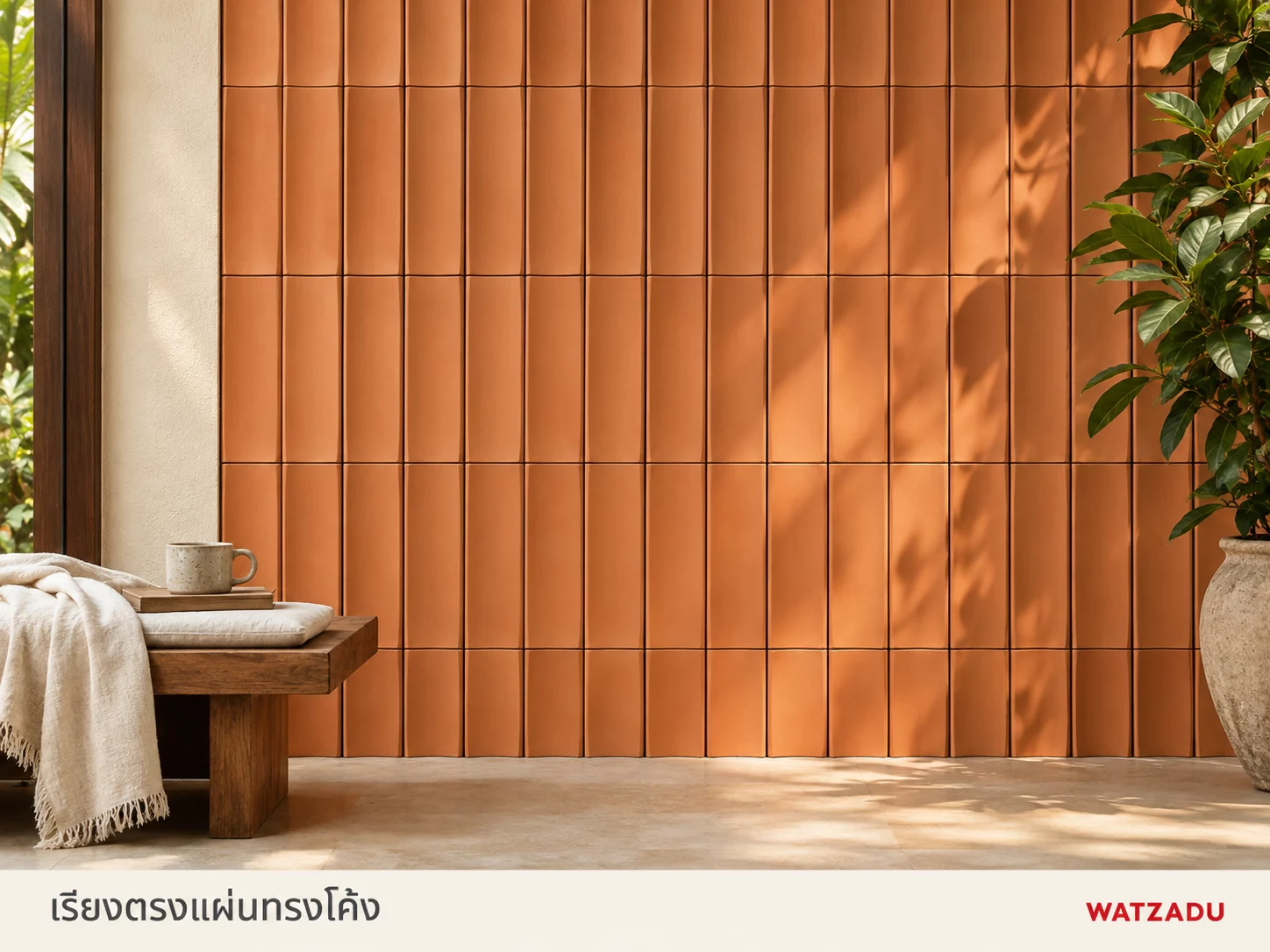

ภาพนี้วางแผ่นแนวตั้งและจัดรอยต่อให้ตรงกัน เห็นเส้นร่องเป็นตารางและแยกขอบแผ่นชัดกว่าแบบซ้อน ใช้เปรียบเทียบหน้าตาก่อนสอบถามระบบติดตั้ง รุ่นอ้างอิงคือ กระเบื้องดินเผา ทรงโค้ง ขนาด 5.3×21 ซม.

สลับทิศทางหน้าทรงโค้งตั้งฉากกันทำให้เงาผิวเปลี่ยนตามแสง ต้องตรวจว่าระบบติดตั้งและพื้นที่เลือกใช้รองรับแนวนี้ก่อนสั่ง รุ่นอ้างอิงคือ กระเบื้องดินเผา ทรงโค้ง ขนาด 5.3×21 ซม.
