อิฐประสานมีรูปทรงและลายต่างกัน จึงควรเลือกจากแนวงานก่อนเลือกหน้าลาย แยกขอบแปลง แนวโค้ง วงปิด และงานอาคารออกจากกัน แล้วตรวจรุ่นจริง วิธีต่อและระบบรองรับ บทความนี้ช่วยวาดแนว แยกชิ้นตรง–มุม–จบ ทดลองช่วงสั้น และจัดใบขอราคาโดยไม่เหมารวมว่าสินค้าที่มีปุ่มร่องทุกแบบใช้รับแรงหรือกั้นดินได้
แยกงานแบ่งสวนออกจากงานที่ต้องตรวจระบบ

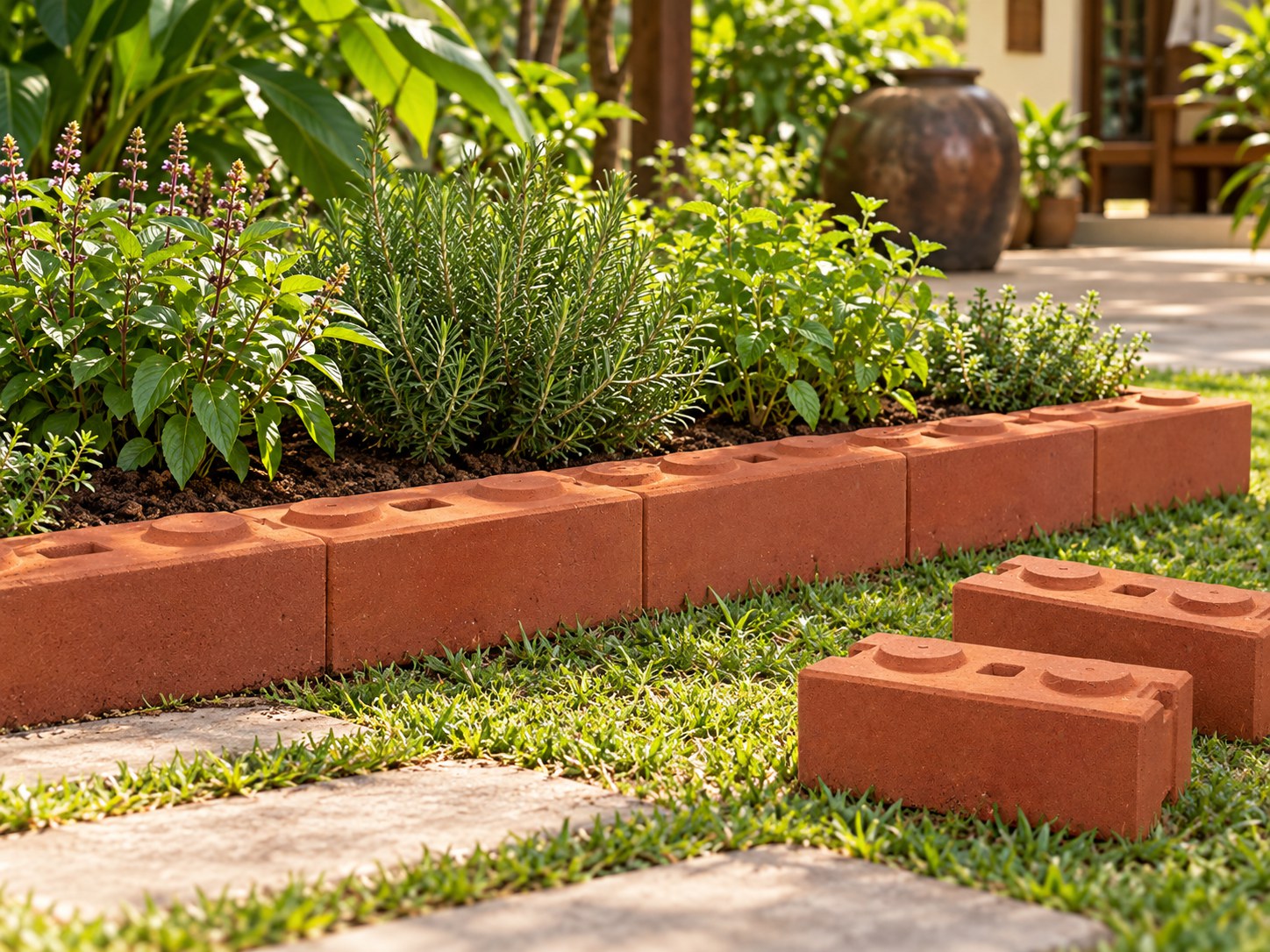

ขอบแปลงเตี้ยเพื่อบอกแนวพื้นที่มีโจทย์ต่างจากผนังอาคารหรือกำแพงที่มีดินต่างระดับ เริ่มด้วยรูปด้านข้างและระดับดินทั้งสองด้าน พร้อมบอกความสูงที่ต้องการ จำนวนชั้นและกิจกรรมใกล้แนว เช่น คนเดิน รถผ่านหรือพื้นที่นั่ง อย่าเริ่มด้วยการเลือกจำนวนก้อนต่อเมตรโดยยังไม่รู้ว่างานกำลังทำหน้าที่อะไร
หากมีการรับดิน รับน้ำ หรือใช้เป็นผนังอาคาร ให้ผู้รับผิดชอบตรวจระบบและเอกสารตรงรุ่นก่อน สินค้าจัดสวนที่หน้าลายสวยหรือมีปุ่มไม่ได้ยืนยันคุณสมบัติของระบบอื่น ข้อมูลตัวอย่างบล็อกประสานของวว.เป็นหลักฐานเกี่ยวกับระบบที่เขาศึกษา ไม่ใช่ใบรับรองครอบคลุมทุกรุ่นในหมวดบริษัท ดังนั้นใบงานควรแยกช่องประเภทงานออกจากชื่อรูปทรง จะได้ไม่ยืมคุณสมบัติข้ามสินค้ามาเป็นเหตุผลเลือก
| แนวงาน | เริ่มเลือกอย่างไร | ข้อมูลที่ต้องเพิ่ม |
|---|---|---|
| ขอบแปลงและแนวแบ่งสวน | ดูแนวตรง ส่วนโค้ง และจุดจบ | ผัง จำนวนชั้น ฐานและทางน้ำ |
| วงหรือส่วนโค้ง | เลือกรุ่นโค้งที่ตรงวงอ้างอิง | ด้านวัดวงและจำนวนต่อวงของรุ่น |
| ผนังอาคารหรือรับแรง | เลือกระบบที่ผู้ออกแบบรองรับ | โรงงาน รุ่น ผลทดสอบและคู่มือติดตั้ง |
ข้อมูลบล็อกประสานของ วว. แสดงตัวอย่างระบบที่พัฒนาสำหรับงานก่อสร้าง แต่ไม่ได้รับรองสินค้าทุกตัวในหมวดนี้หรือให้ใช้คุณสมบัติข้ามรุ่น
ราคาตัวอย่างตรงรุ่นและเงื่อนไขก่อนสั่ง
ราคาเริ่มต้นต่อหน่วยจากหน้าราคาสาธารณะของ WATZADU ที่เปิดตรวจเมื่อ ไม่รวมค่าขนส่งและ VAT 7% ไม่รวมค่าแรง ปูน อุปกรณ์หรืองานเตรียมพื้น ราคาสุดท้ายขึ้นกับรุ่น จำนวนและปลายทาง ให้เปิดตารางต้นทางหรือติดต่อทีมงานยืนยันก่อนสั่ง
| สินค้า | ราคาเริ่มต้น | ตรวจราคาเต็ม |
|---|---|---|
| อิฐประสาน 2 ปุ่ม | 7.20 บาท/ก้อน | ดูตารางเต็มและเงื่อนไข |
| อิฐประสาน 3 ปุ่ม | 8.40 บาท/ก้อน | ดูตารางเต็มและเงื่อนไข |
มองรูปทรงจริงก่อนจับคู่กับแนวตรงหรือแนวโค้ง

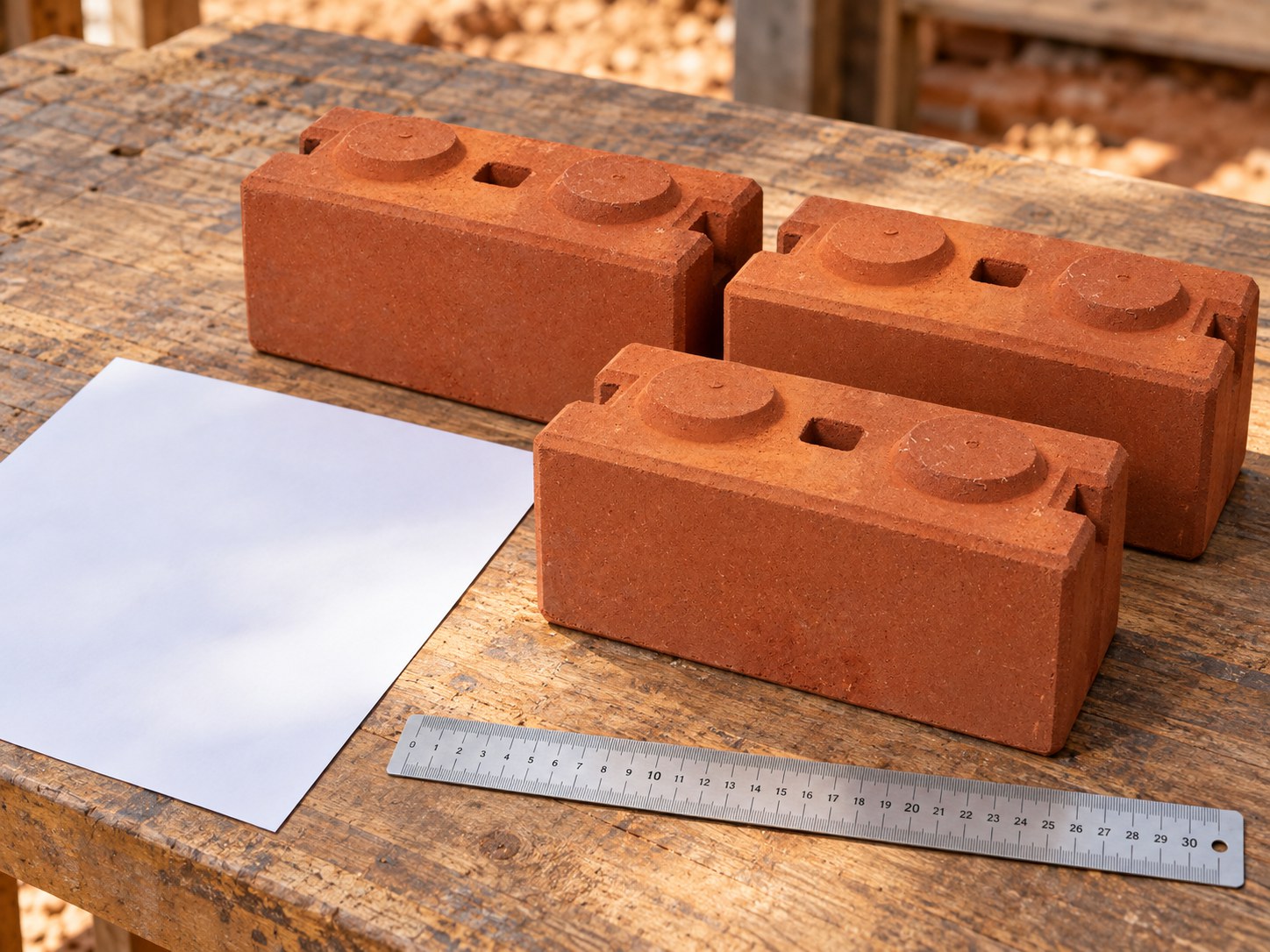

ในรายการมีรุ่น2ปุ่ม3ปุ่มเลขแปดและหน้าลายต่างกัน ให้ดูภาพเต็มก้อนที่เห็นทั้งหน้าและด้านบน รวมมิติสามด้านแล้วค่อยตรวจว่าทดลองต่ออย่างไร หน้าลายที่ชอบอาจเป็นเพียงด้านที่เห็น ส่วนจุดต่อกับก้อนข้างเคียงและชิ้นจบเป็นข้อมูลอีกชุด ต้องถามวิธีต่อหรือคู่มือของรุ่นที่จะใช้จริง
ช่วงโค้งควรดูรุ่นและวงอ้างอิงที่ผู้ขายยืนยัน ไม่บังคับก้อนตรงทุกตัวให้เข้าโค้งด้วยการถ่างรอยต่อ หากแนวมีทั้งตรงกับโค้ง ให้ทำเครื่องหมายจุดเปลี่ยนและแยกรายการ ไม่ใช้ความยาวรวมหนึ่งค่าแล้วหารด้วยก้อนที่เห็นในรูปแรก งานปลายเปิด มุมชนอาคารและวงปิดก็ต้องคุยว่ามีชิ้นจบหรือวิธีเก็บขอบอย่างไร ก่อนรวมจำนวนที่ทำให้หน้าลายต่อเนื่อง
ดูชื่อและมิติจาก หน้ารุ่น อิฐประสาน 2 ปุ่ม และภาพต้นฉบับในรายการสินค้าจริงในบทความนี้ ก่อนใช้กับรายการของงานตนเอง
รุ่นจริงที่ใช้ประกอบการเลือก
รายการนี้ใช้ภาพต้นฉบับจากแคตตาล็อกบริษัท ชื่อและขนาดเป็นข้อมูลของแต่ละรุ่น ใช้คัดตัวเลือกเพื่อส่งตรวจตามตำแหน่งงาน ไม่ใช่การรับรองว่าทุกรุ่นแทนกันได้หรือเหมาะกับทุกระบบ รายละเอียดเพิ่มเติมเปิดจากลิงก์ของรุ่นโดยตรง หากแบบระบุเอกสารหรือคุณสมบัติเฉพาะ ให้แนบข้อกำหนดไปกับรหัสที่เลือกก่อนสรุปซื้อ

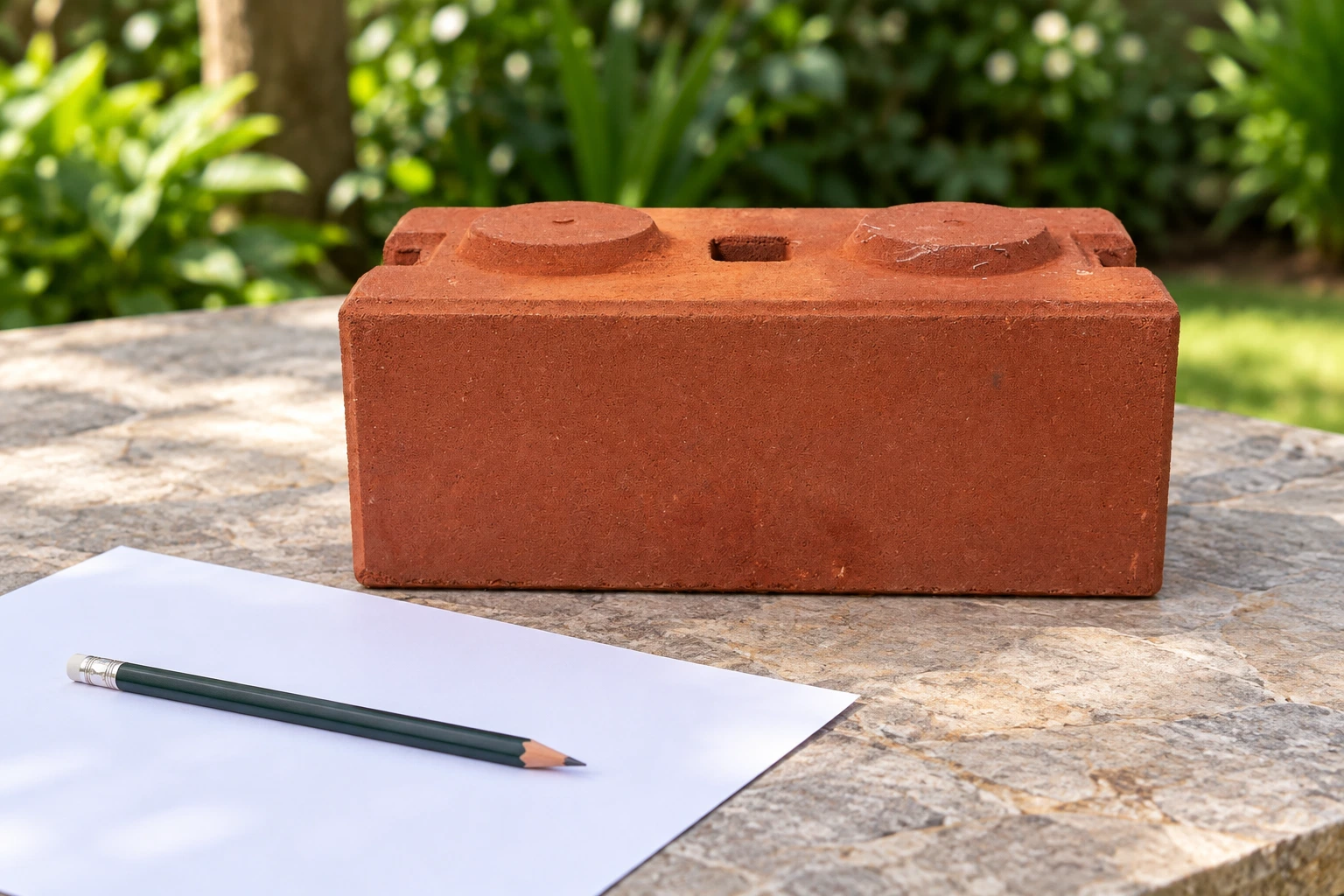

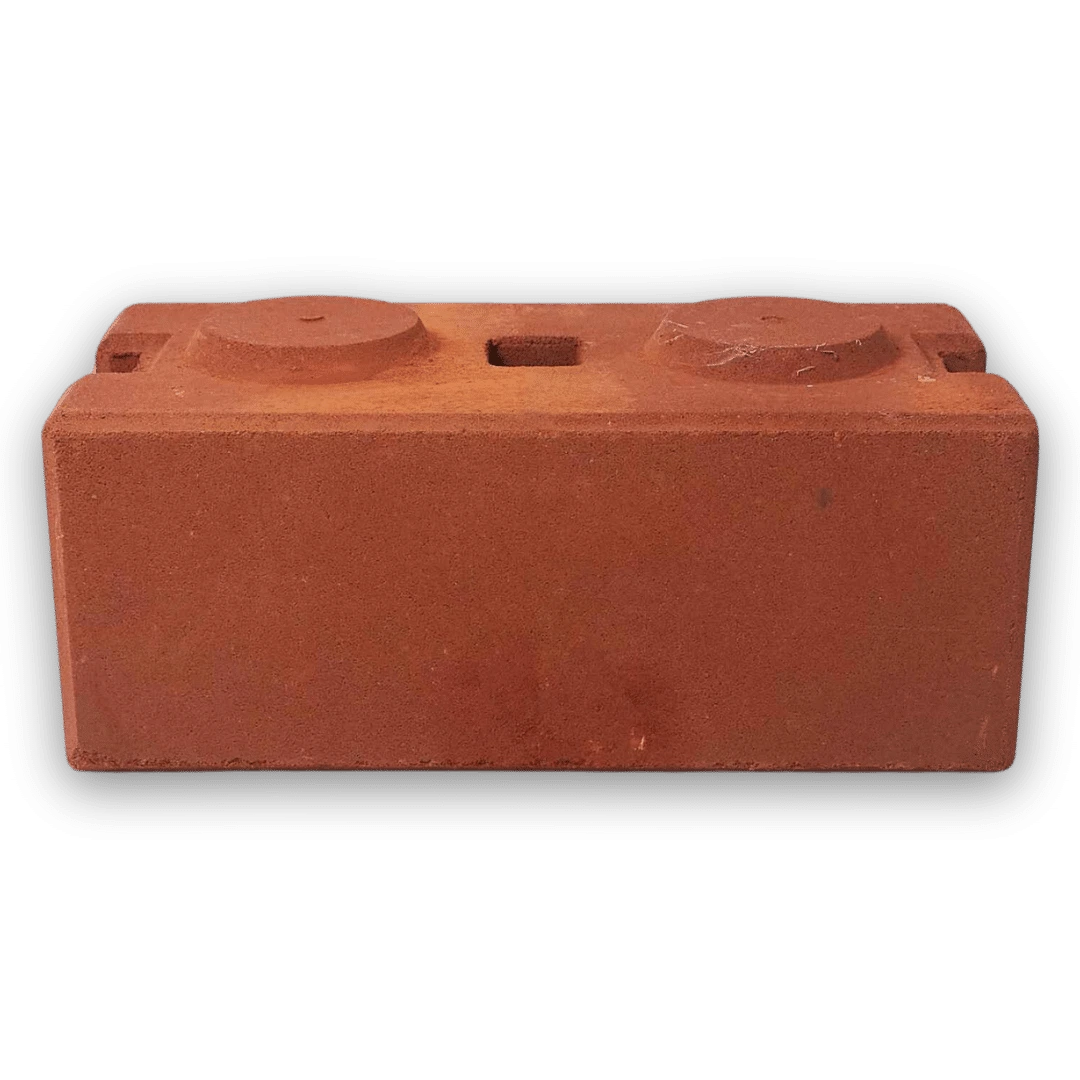

อิฐประสาน 2 ปุ่ม
12.5 × 25 × 10 ซม.
ดูรุ่นและรายละเอียด →

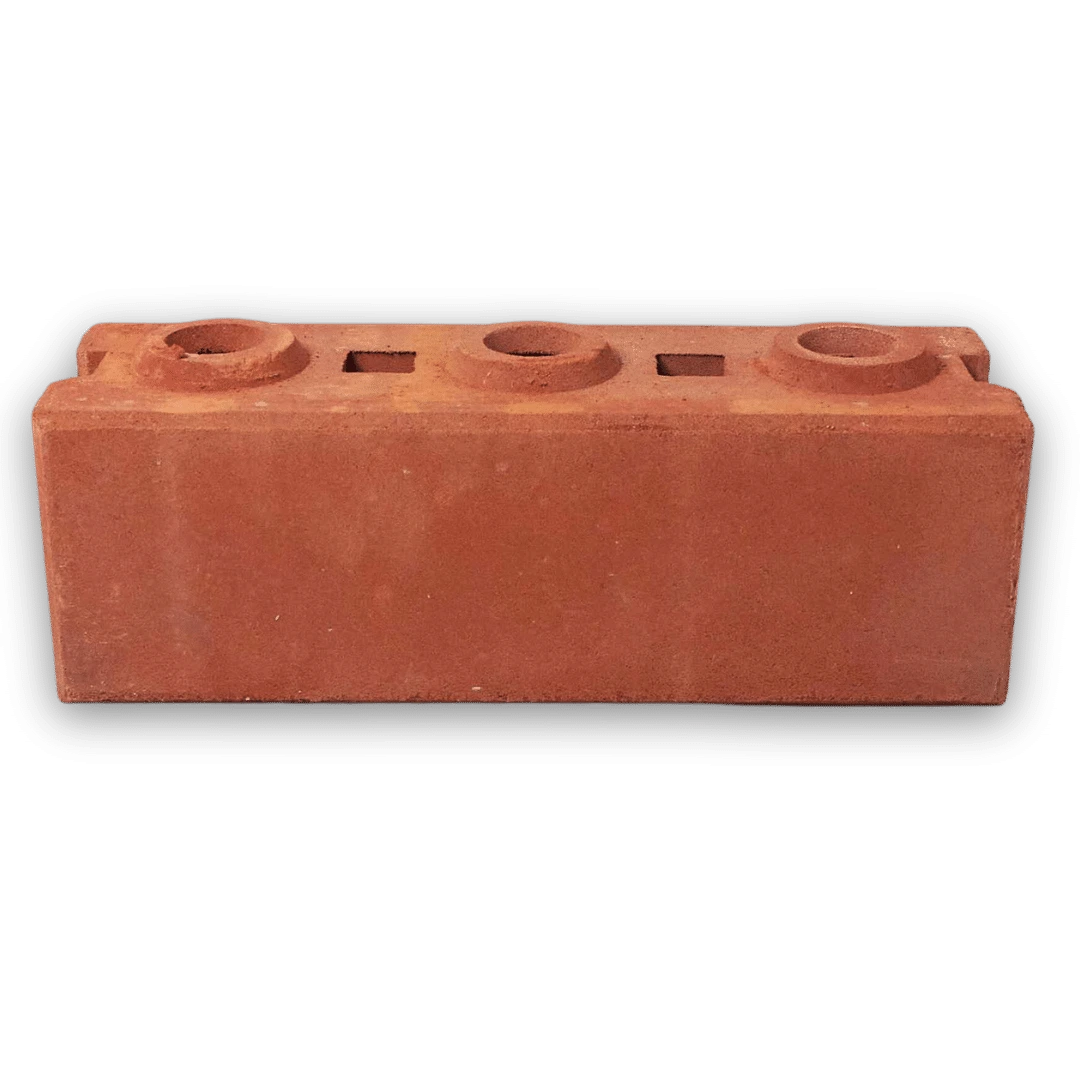

อิฐประสาน 3 ปุ่ม
10 × 30 × 10 ซม.
ดูรุ่นและรายละเอียด →

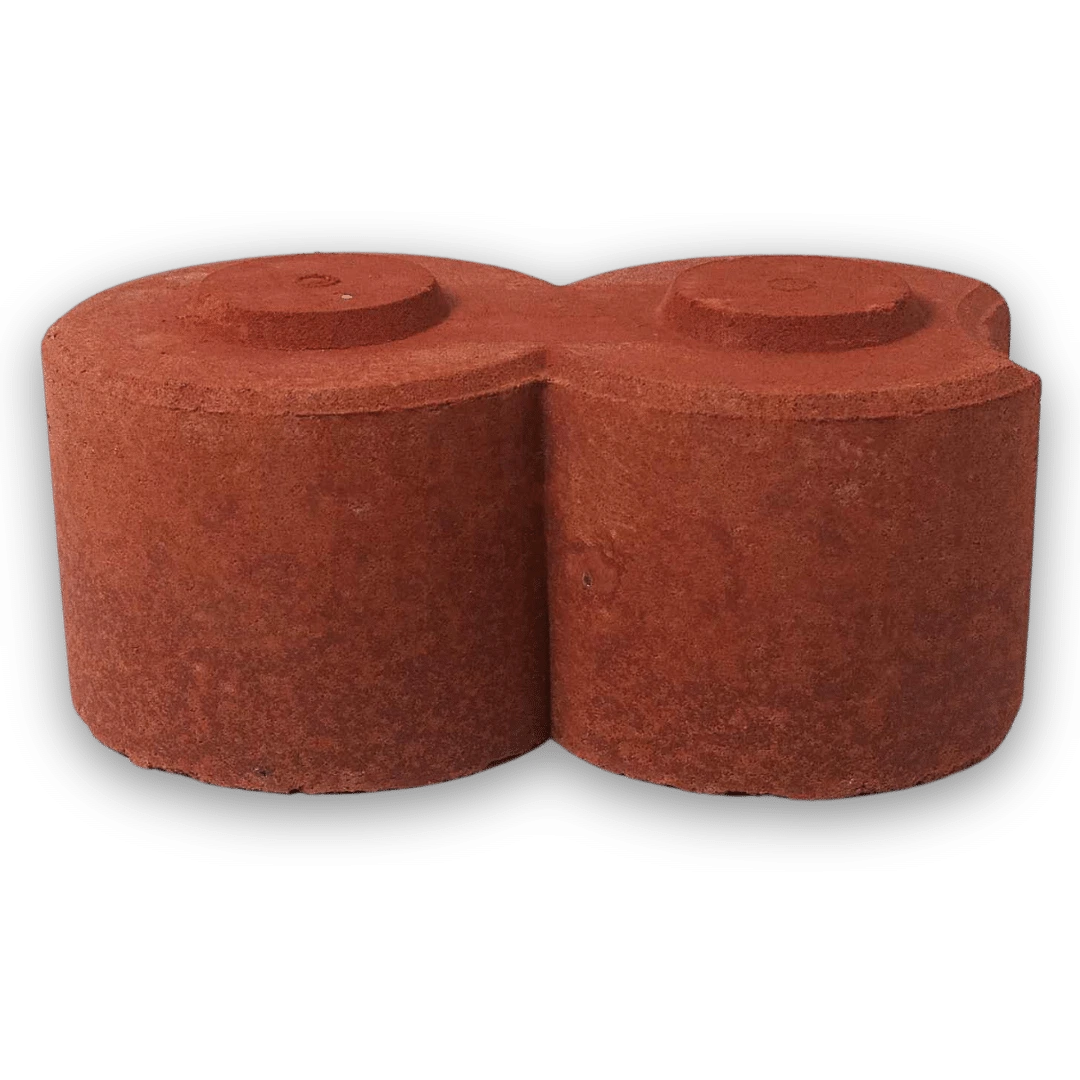

อิฐประสาน เลขแปด
12 × 24 × 10 ซม.
ดูรุ่นและรายละเอียด →

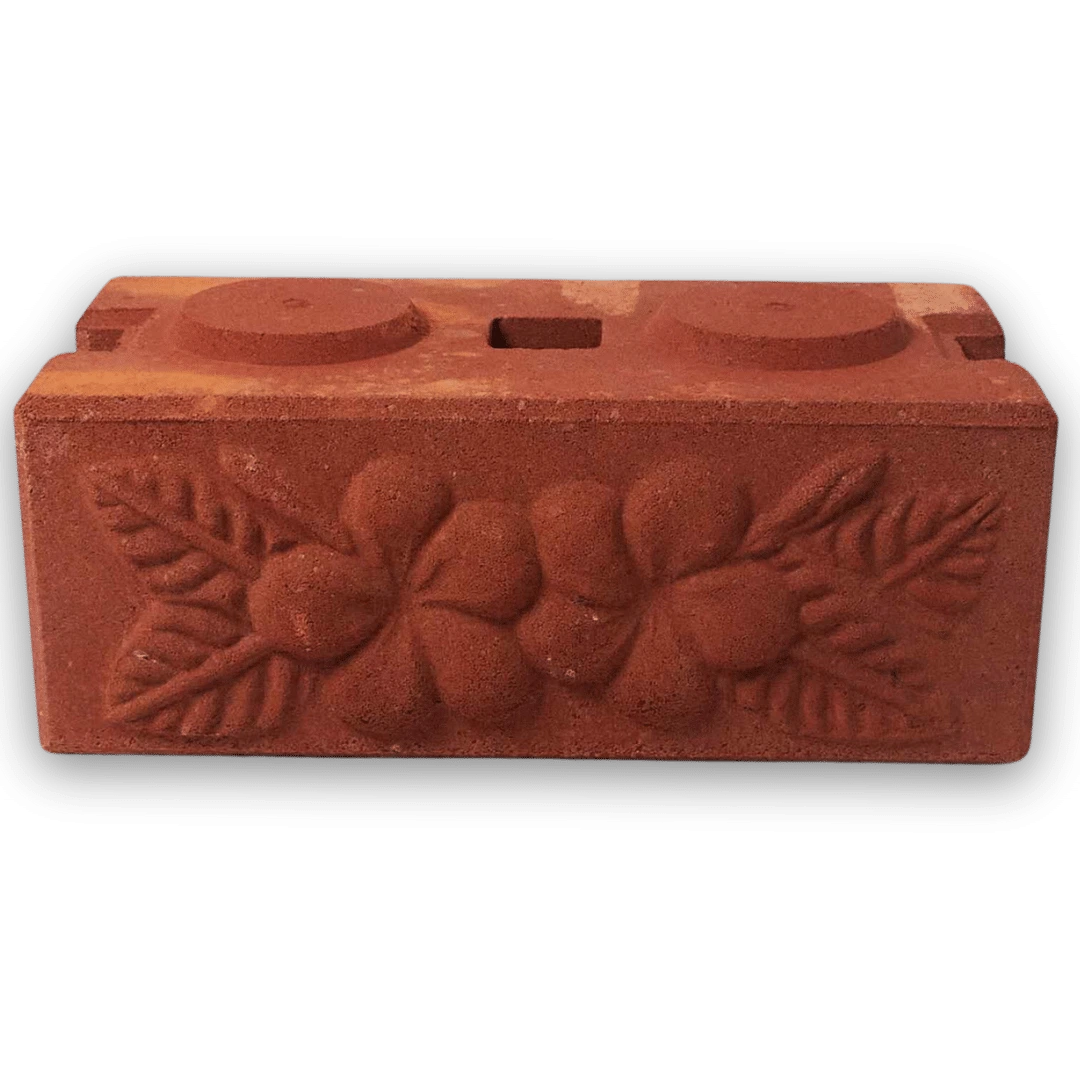

อิฐประสาน ลายลีลาวดี
12 × 24 × 10 ซม.
ดูรุ่นและรายละเอียด →

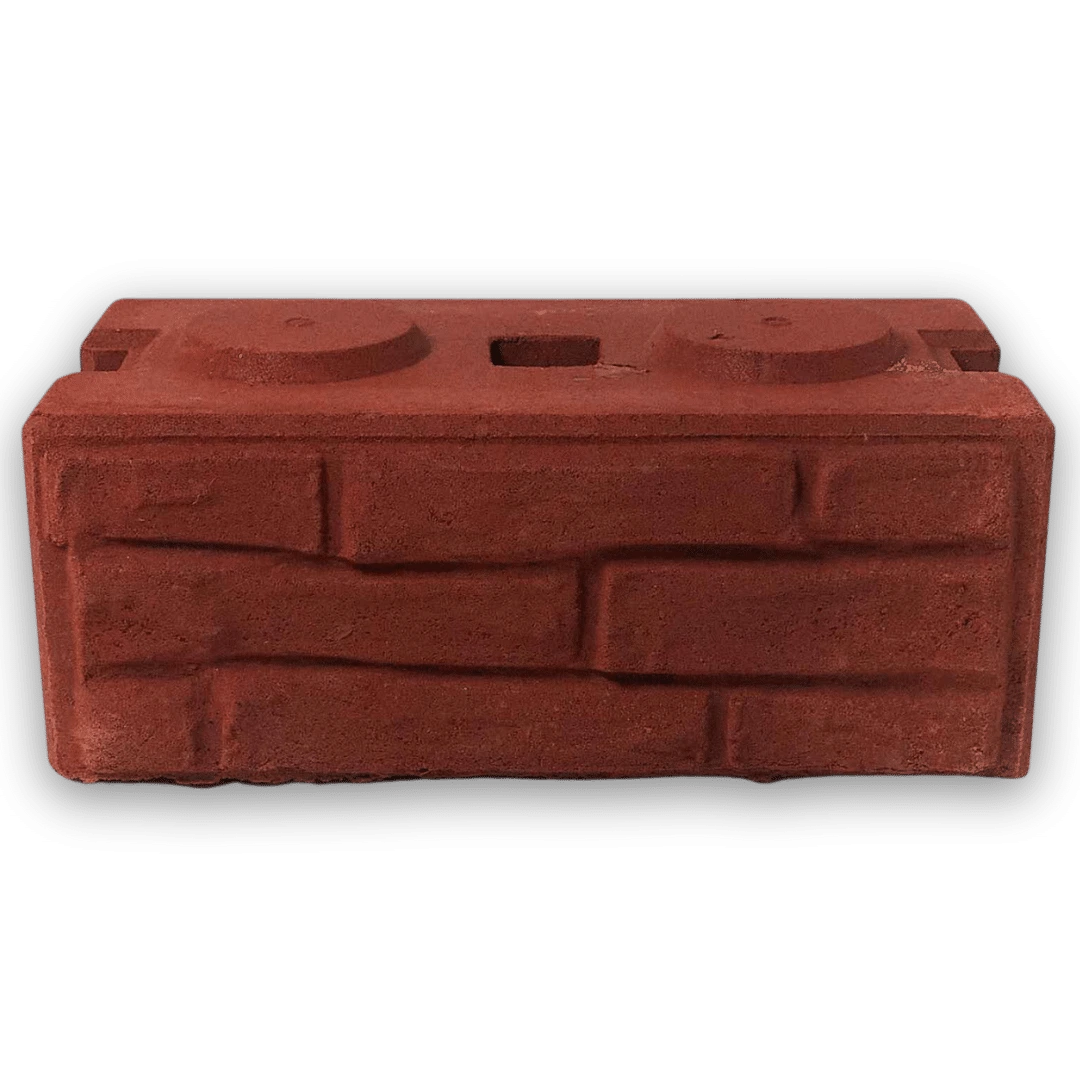

อิฐประสาน ลายหินสกัด
12 × 24 × 10 ซม.
ดูรุ่นและรายละเอียด →

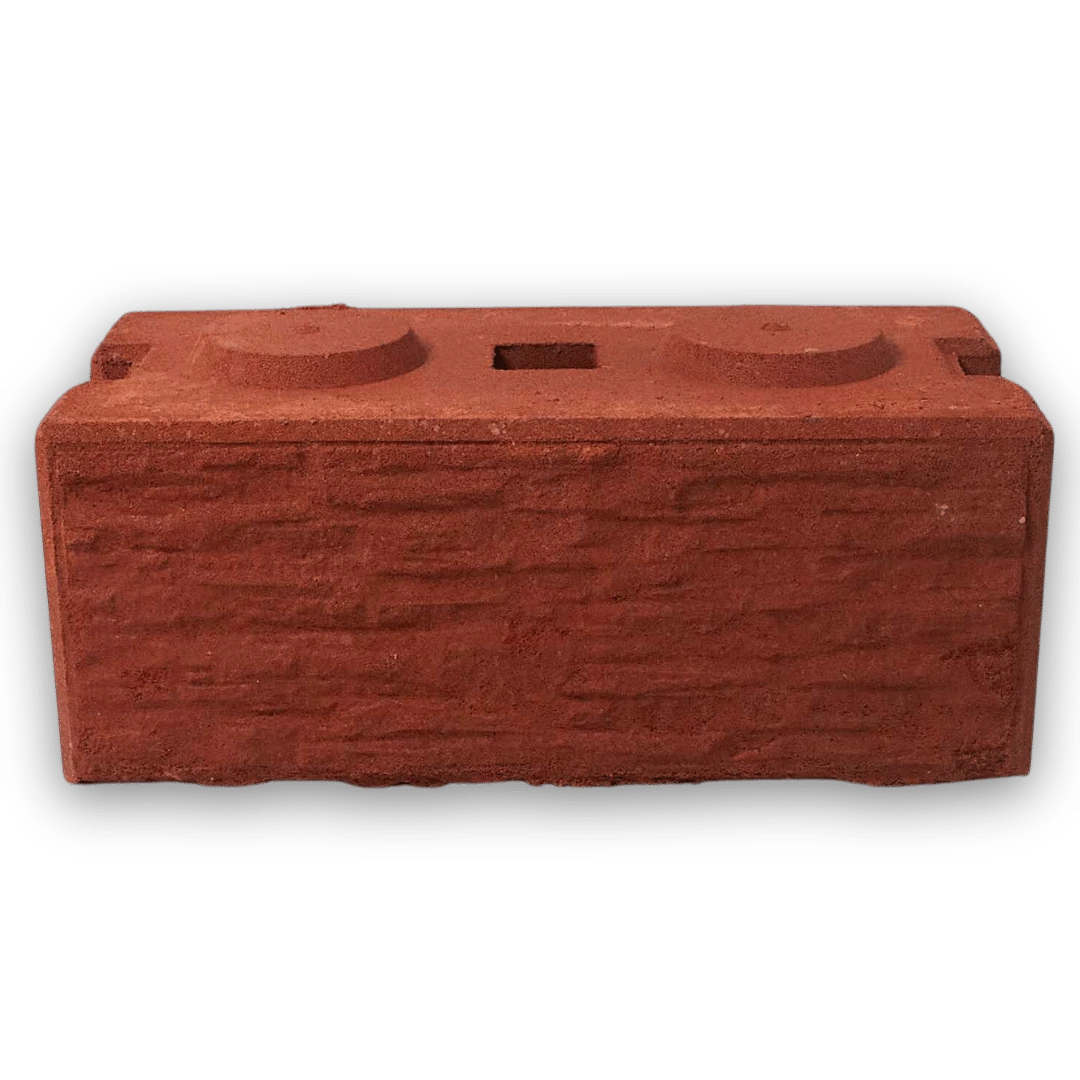

อิฐประสาน ลายเปลือกไม้
12 × 24 × 10 ซม.
ดูรุ่นและรายละเอียด →

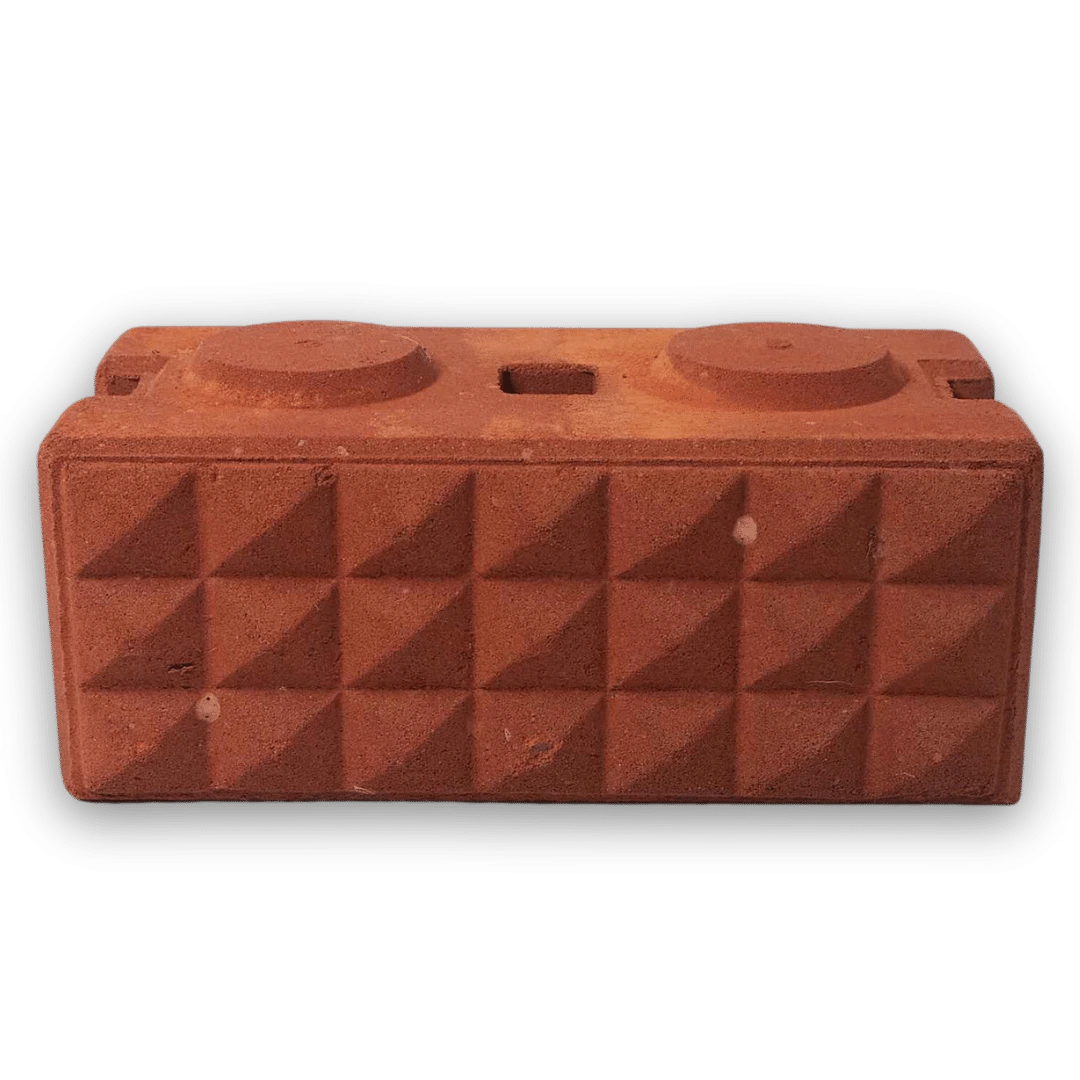

อิฐประสาน ลายเพชร
12 × 24 × 10 ซม.
ดูรุ่นและรายละเอียด →

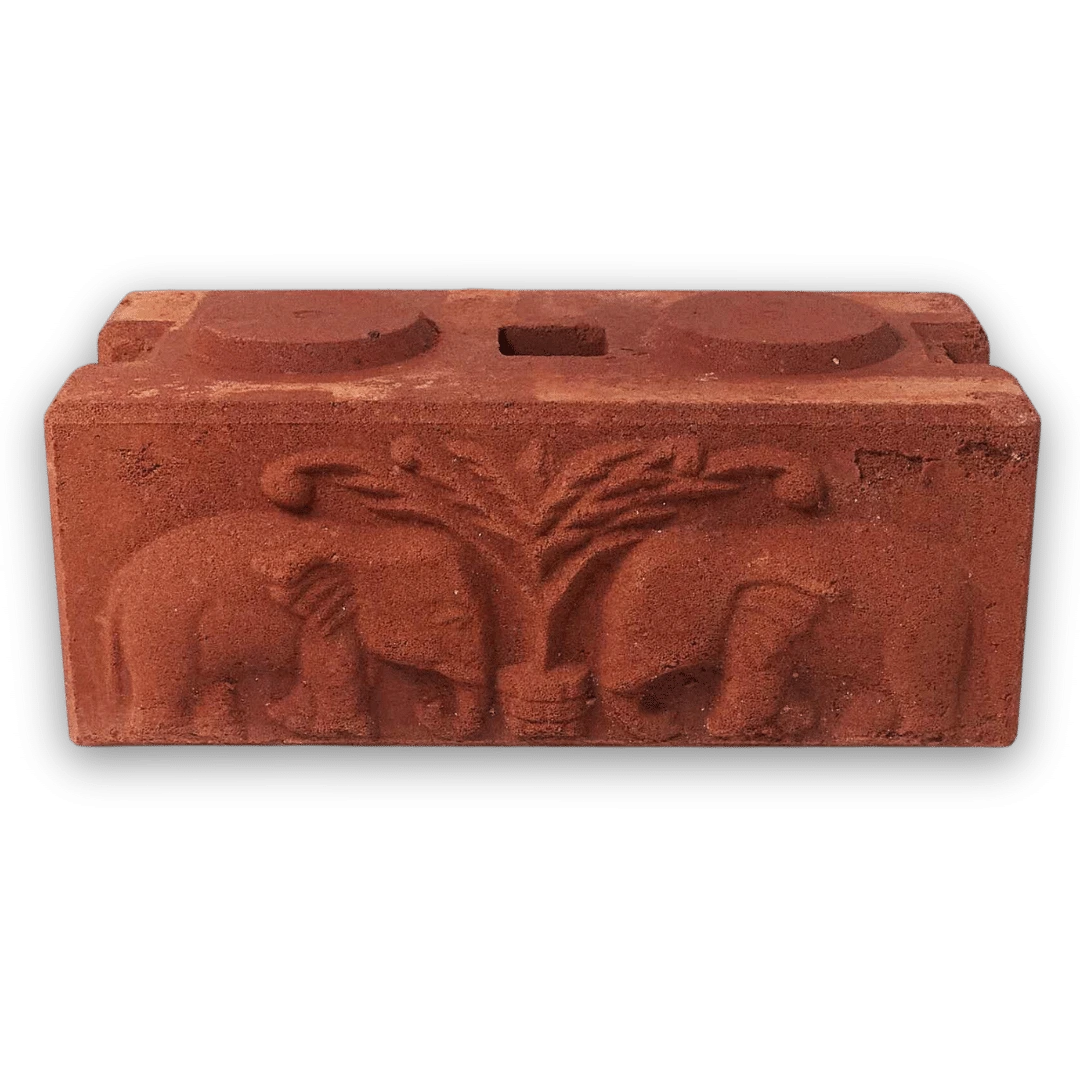

อิฐประสาน ลายช้าง
12 × 24 × 10 ซม.
ดูรุ่นและรายละเอียด →วัดแนวให้รู้ว่าอ้างด้านใน ด้านนอก หรือแนวกลาง
วาดผังอย่างง่ายแล้วแบ่งแนวเป็นช่วง A B C ตามจุดเปลี่ยน ระบุว่าความยาวและรัศมีอ้างขอบด้านใด เพราะเส้นโค้งด้านในกับด้านนอกยาวไม่เท่ากัน ถ้าผู้ขายกับคนวัดใช้คนละแนว จำนวนที่ได้อาจไม่ตรงกันแม้ทั้งคู่คำนวณถูก ควรใส่สัญลักษณ์เดียวกันในรูปหน้างานและตาราง ไม่ส่งเฉพาะเส้นวงกลมที่ไม่มีด้านอ้างอิง
ตัวอย่างแนวแบ่งสวนสมมติมีช่วงตรงA4ม. ช่วงตรงB2ม. และช่วงCที่ต้องให้ทีมตรวจรุ่นโค้งก่อน อย่ารวมความยาวช่วงCเข้าไปในยอดก้อนตรงเพราะยังไม่มีโมดูลของรูปทรงนั้น สำหรับแต่ละช่วงให้จดจำนวนชั้น จุดมุมและปลายแนวประกอบ หากระดับพื้นเปลี่ยน ให้ถ่ายรูปด้านข้างและส่งระดับที่วัดได้ ไม่ลดข้อมูลเหลือเพียงความยาวแนวราบ
ทดลองต่อช่วงสั้น แล้วค่อยใช้โมดูลที่วัดได้

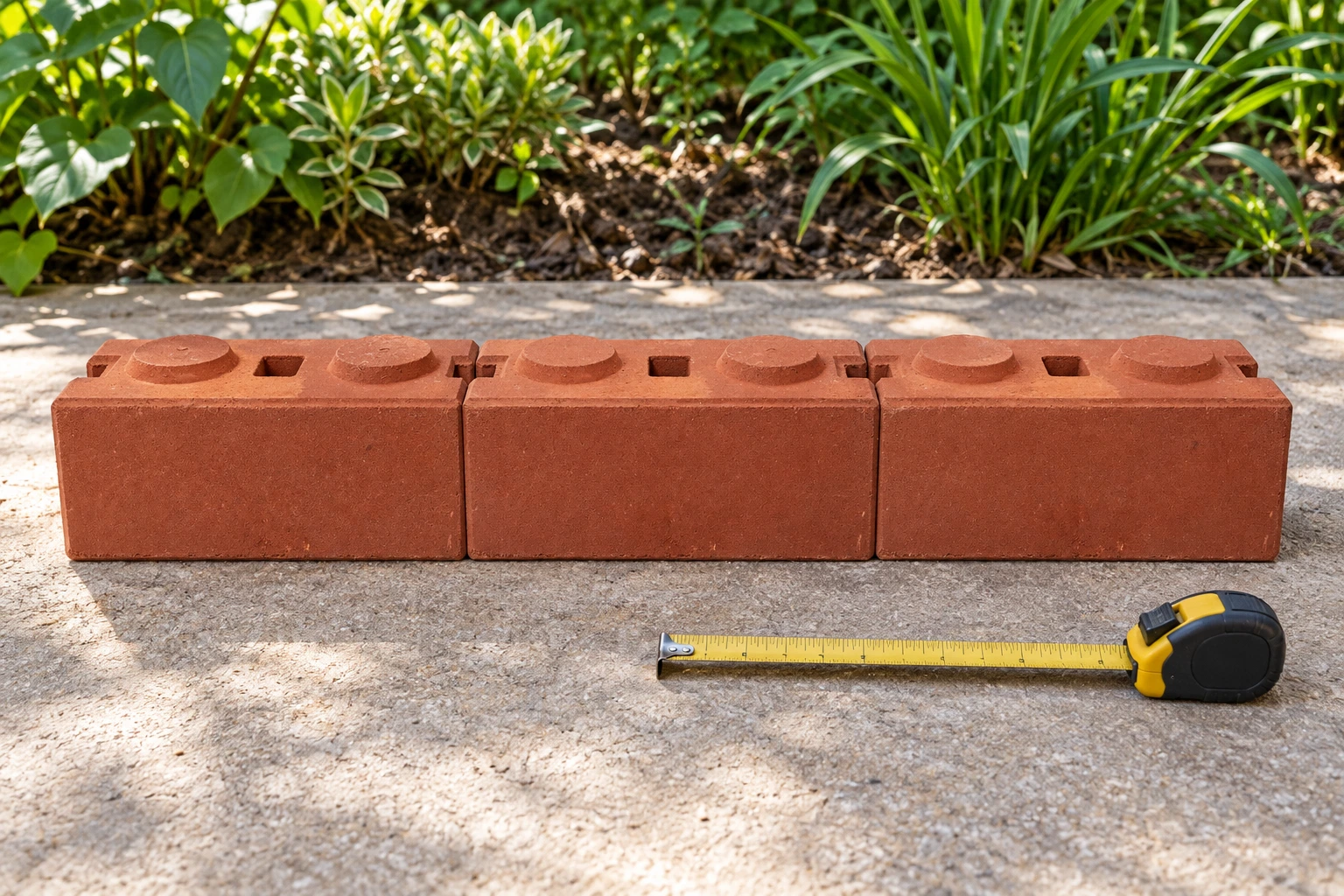

นำก้อนรุ่นจริงมาทดลองต่อช่วงสั้นบนพื้นที่ที่ทีมเตรียมให้ตรวจ โดยดูปุ่ม ร่อง ระยะต่อและหน้าลายพร้อมกัน การทดลองช่วยให้เห็นว่าปลายแนวต้องจบอย่างไรและชิ้นใดควรแยกนับ ไม่ใช่หลักฐานว่าต่อแบบนี้แล้วรับดินหรือใช้งานทุกความสูงได้ ให้การออกแบบฐานและการยึดอยู่กับระบบที่ผู้รับผิดชอบยืนยัน
ตัวอย่างคำนวณสมมติ: ถ้าช่วงตรงยาว3.00ม. และการทดลองรุ่นจริงให้โมดูลตามแนวที่ตกลง0.25ม. จะมี3.00÷0.25=12ตำแหน่งในหนึ่งชั้นก่อนตรวจชิ้นจบ หากสองชั้นมีแนวและรายละเอียดเหมือนกันตามแบบจึงพิจารณา12×2=24ตำแหน่ง ตัวเลขโมดูลนี้เป็นเงื่อนไขตัวอย่าง ไม่ใช่อัตราตายตัวสำหรับทุกรุ่น ต้องแยกมุม ชิ้นพิเศษและส่วนที่ใช้ก้อนต่างรูปก่อนออกยอดซื้อ
เตรียมพื้น ทางน้ำ และจุดใช้พื้นที่รอบแนว
บันทึกสภาพพื้นที่เดิมว่าเป็นดิน พื้นคอนกรีตเดิมหรือส่วนอื่น พร้อมภาพทางน้ำและจุดที่อาจมีการเคลื่อนตัว ให้ผู้รับผิดชอบตรวจว่าต้องเตรียมฐานอย่างไรตามงาน ไม่ใส่ความลึกขุดหรือสเปกฐานจากภาพจัดสวนทั่วไปลงใบงานของทุกโครงการ การมีขอบแปลงใหม่อาจเปลี่ยนเส้นทางน้ำ จึงต้องดูภาพรวมกับประตู ทางเดินและจุดต่ำใกล้กันด้วย
หากแนวอยู่ใกล้ต้นไม้ งานระบบหรืออาคารเดิม ให้ทำเครื่องหมายตำแหน่งก่อนวางแผนลงของและเริ่มทำ อย่าขยายแนวด้วยภาพไอเดียจนปิดจุดเปิดซ่อมหรือกินพื้นที่เดิน ขั้นนี้ควรจบด้วยผังที่เห็นแนวจริง พื้นที่ต้องเตรียมและคำถามที่ต้องให้ทีมตรวจ พร้อมขอบเขตว่าใครทำงานเตรียมพื้นที่และใครรับผิดชอบวัสดุ ไม่ปล่อยให้ช่องนี้หายไปจากการเทียบราคา
รวมใบเสนอราคาให้เห็นมุม ชิ้นจบ และรอบส่ง
รายการขอราคาควรมีชื่อรุ่น สีหรือผิวที่เลือก จำนวนแยกตามรูปทรง ชิ้นจบและชิ้นพิเศษ หากมีจำนวนสำรองให้บอกว่าคิดจากส่วนใด ไม่เพิ่มเปอร์เซ็นต์เดียวโดยไม่ตรวจว่าผู้ขายเผื่อแล้วหรือยัง แนบผังแบ่งช่วงจะช่วยให้ทีมตรวจยอดได้ดีกว่าภาพสวนเต็มหน้าที่ไม่มีเส้นวัด
เทียบราคาวัสดุ ขนส่งและการลงของในปลายทางเดียวกัน พร้อมเงื่อนไขรถที่เข้าหน้างานได้ ถ้าต้องแบ่งส่ง ให้ถามว่าปริมาณต่อเที่ยวหรือรอบเวลาเปลี่ยนต้นทุนอย่างไร ไม่ถือว่าต้นทางใกล้ที่สุดมีต้นทุนรวมต่ำสุดเสมอ เมื่อตกลงแล้วเก็บรุ่น จำนวนและฉบับผังแนบใบสั่งซื้อ เพื่อตรวจรับว่าของที่มาถึงตรงกับแนวที่จะทำจริง
ตรวจความผิดพลาดตั้งแต่ผัง ก่อนเรียงทั้งแนว
ข้อผิดพลาดแรกคือใช้ก้อนรุ่นเดียวกับทั้งแนวตรงและโค้งโดยไม่ลองต่อ แก้ด้วยแยกช่วงและให้ผู้ขายตรวจรุ่นกับวงอ้างอิง ข้อที่สองคือวัดด้านนอกแต่ถอดจำนวนจากด้านใน แก้ด้วยเขียนด้านอ้างอิงบนผังและรูปเดียวกัน ข้อที่สามคือมีจำนวนก้อนครบแต่ลืมชิ้นจบหรือมุม ให้ตรวจปลายทุกแนวและตำแหน่งชนวัสดุอื่นก่อนยืนยันยอด
ระหว่างรับของให้ดูรูปทรงและมิติตรงชื่อรุ่น ไม่รับก้อนที่หน้าลายคล้ายเป็นตัวแทนโดยยังไม่ยืนยันวิธีต่อ เก็บภาพรุ่นที่อนุมัติไว้เทียบกับงานช่วงทดลองก่อนเดินหน้าเต็มแนว หากความสูง ระดับดินหรือการใช้พื้นที่เปลี่ยนจากเดิม ให้หยุดกลับไปตรวจระบบที่เกี่ยวข้อง ไม่เพิ่มชั้นหรือขยายเป็นกำแพงรับดินจากภาพขอบสวนเดิมเพียงอย่างเดียว
เดินตรวจผังหนึ่งรอบก่อนยืนยันรายการทั้งสวน
พกผังแบ่งช่วงไปเดินหน้างาน โดยเริ่มจากจุดที่แนวจะชนทางเดินหรืออาคาร แล้วตรวจว่าด้านอ้างอิงที่วัดไว้ตรงกับแนวที่จะวางจริงหรือไม่ ทำเครื่องหมายช่วงที่ยังไม่มีรุ่นยืนยัน เช่น โค้งเล็ก ปลายวงหรือจุดที่ต้องเปลี่ยนหน้าลาย ไม่รวมตำแหน่งเหล่านี้เป็นยอดก้อนตรงแล้วหวังให้ช่างปรับเอาภายหลัง เพราะการแก้เมื่อของมาครบอาจกระทบทั้งลายและจำนวน
ลองสถานการณ์ว่าช่วงAเดิมยาว4ม. ต้องเลื่อนปลายให้พ้นช่องเปิดงานระบบ0.50ม. ความยาวแนวที่ใช้จริงของช่วงนี้อาจเหลือ3.50ม. แต่ต้องตรวจชิ้นจบใหม่ทั้งสองด้าน ไม่ใช่แค่ลดจำนวนก้อนตามความยาวแล้วใช้รายการมุมเดิม ตรวจด้วยว่าจุดที่เว้นไว้ทำให้ระดับดินและทางน้ำเปลี่ยนหรือไม่ หากมีการยกแนวหรือเพิ่มชั้นเพื่อแก้ระดับ ให้กลับไปหาผู้รับผิดชอบระบบก่อน ไม่ตัดสินจากผังแนวราบอย่างเดียว
หลังเดินตรวจให้แก้ทั้งรูปและตารางด้วยรหัสเดียวกัน ส่งให้ทีมตรวจรายการพร้อมภาพจุดที่เปลี่ยน เมื่อผู้ขายตอบจำนวน ให้ตรวจว่านับก้อนตรง โค้ง มุมและจบแยกแล้วหรือยัง รวมถึงใช้หน่วยต่อวงหรือหน่วยก้อนตามรุ่นนั้น หากมีคำว่าเผื่อ ให้ถามว่าครอบคลุมอะไรและซ้ำกับสำรองที่หน้างานตั้งไว้หรือไม่ ขั้นตอนนี้ทำให้ภาพสวนที่ชอบกลายเป็นงานที่สื่อสารและตรวจรับได้ โดยไม่ต้องใส่สเปกฐานหรือความสามารถรับแรงที่ไม่มีหลักฐานลงไป
เก็บรูปช่วงทดลองที่เห็นทั้งด้านบนและหน้าลายคู่กับผัง ไม่ใช้ภาพสวนเสร็จอย่างเดียวเป็นหลักฐานวิธีต่อ หากช่างเปลี่ยนรุ่นทดแทน ให้ขอข้อมูลใหม่และตรวจชิ้นจบก่อนรับ การมีรูปก้อนจริงช่วยให้คนรับของระบุรุ่นได้โดยไม่ต้องเดาจากสีหรือจำนวนปุ่มที่จำได้
ใช้ใบข้อมูลกับหน้างานของคุณ
เปิดCSVด้วยโปรแกรมตารางแล้วบันทึกหนึ่งแถวต่อแนวงาน เช่น Aแนวตรงยาว4.00ม. หนึ่งชั้น / Bแนวตรงยาว2.00ม. / Cแนวโค้งรอตรวจรัศมี ใส่รุ่นที่กำลังเลือก รูปจุดต่อและจำนวนชิ้นจบแยกกัน ช่องฐานและวิธียึดให้บันทึกเอกสารที่ผู้รับผิดชอบยืนยัน ไม่เติมสเปกจากภาพแนวคิด พิมพ์หรือส่งไฟล์พร้อมผังฉบับเดียวกับที่ใช้คำนวณเพื่อให้ทีมตรวจจำนวน
เก็บข้อมูลที่ทราบพร้อมหน่วย รูปและฉบับแบบ แยกข้อมูลรอตรวจให้ทีมตอบก่อนสรุปจำนวนและราคา
เปิดหรือดาวน์โหลดใบข้อมูลเพื่อใช้กับงานนี้คำถามที่พบบ่อย
อิฐประสานทุกแบบใช้สร้างบ้านได้ไหม
ต้องแยกสินค้าจัดสวนออกจากระบบผนังอาคารที่มีเอกสารและการออกแบบรองรับ ปุ่มร่องหรือชื่ออิฐประสานอย่างเดียวไม่ยืนยันการรับแรง ส่งแบบและรุ่นที่สนใจให้ผู้รับผิดชอบตรวจระบบก่อนคำนวณเป็นงานอาคาร
ก้อนตรงนำมาทำวงกลมได้หรือเปล่า
ให้ตรวจรูปทรงและวิธีต่อของรุ่นจริง รวมด้านอ้างอิงวงและรัศมีที่ผู้ขายยืนยัน ไม่ถ่างรอยต่อเพื่อบังคับรุ่นที่ไม่เข้ากัน ควรทดลองช่วงสั้นและแยกชิ้นที่ใช้กับโค้งออกจากก้อนตรงในรายการ
คิดจำนวนต่อเมตรจากความยาวก้อนได้เลยไหม
การต่อจริงอาจมีรอยต่อ จุดจบหรือรูปทรงเฉพาะ จึงควรใช้โมดูลที่ตรวจจากรุ่นและแนวที่ตกลงก่อน ตัวอย่างหารความยาวบนหน้านี้เป็นเงื่อนไขสมมติ ไม่ใช่จำนวนต่อเมตรรวมทุกสินค้า
ทำสองชั้นคูณสองได้ทันทีหรือไม่
ต้องตรวจว่าแบบกำหนดแนว รายละเอียดการต่อและส่วนรองรับเหมือนกันหรือไม่ก่อน หากมีการสลับแนวหรือชิ้นจบต่างกัน ให้แยกจำนวนแต่ละชั้น แล้วให้ผู้รับผิดชอบตรวจวิธีก่อและความสูงที่ใช้จริง
ขอบแปลงกับกำแพงกันดินใช้ข้อมูลเหมือนกันไหม
งานที่มีดินต่างระดับต้องเพิ่มข้อมูลระดับดินและระบบที่ต้องรับผิดชอบ ไม่ขยายจากตัวอย่างขอบสวนเตี้ยโดยตรง ส่งภาพด้านข้างและความสูงให้ผู้รับผิดชอบพิจารณา ก่อนเลือกสินค้าและรายการฐาน
ต้องเผื่อชิ้นแตกกี่ก้อน
ให้ตกลงจากรูปผัง จำนวนตัด ชิ้นพิเศษและเงื่อนไขขนส่งจริง แยกยอดตามแนวออกจากจำนวนสำรอง ไม่ใช้จำนวนเผื่อของอีกโครงการหรือบวกซ้ำกับยอดที่ผู้ขายรวมไว้แล้ว
ขอราคาควรส่งรูปสวนแบบใด
ส่งรูปภาพรวม รูปด้านข้างที่เห็นระดับดิน ผังแบ่งช่วงตรง–โค้ง–มุม และรูปหรือรหัสรุ่นจริง เพิ่มปลายทาง ทางเข้ารถและจุดลงของ จะช่วยให้ทีมตอบเรื่องจำนวนกับขนส่งได้ตรงกว่าภาพไอเดียเพียงภาพเดียว
เลือกอ่านต่อให้ตรงโจทย์ของคุณ
แหล่งข้อมูลและขอบเขตการนำไปใช้
ชื่อ ขนาด รูปทรงและผิวสินค้าอ้างจากรายการบริษัทและไฟล์ต้นฉบับแคตตาล็อกที่ใช้ประกอบหน้านี้ ตัวอย่างเลขคณิตที่ระบุว่าสมมติใช้ให้ตรวจวิธีคิด ไม่ใช่ราคาเสนอขายหรือรายละเอียดติดตั้งของทุกสินค้า งานระบบให้ใช้เอกสารตรงรุ่นที่ผู้รับผิดชอบยืนยัน
