ดูวิธีมุงเกล็ดปลาแผ่นสั้นคู่กับยาว ระยะแปอ้างอิง 12 ซม. และสิ่งที่ต้องยืนยันกับคู่มือตรงรุ่น
ระยะแปอ้างอิง 12 ซม. และระบบใช้คู่สั้น–ยาวให้ตรงรุ่น
ขยายรายละเอียดระบบเกล็ดปลาปลายมนจากแคตตาล็อกบริษัทเวอร์ชัน 5 หน้า 17: แผ่นยาววางบนแป แผ่นสั้นซ้อนปิดรอยต่อ และใช้เป็นคู่บนแปเดียวกัน จากนั้นวางคู่ถัดขึ้นไปตามแนวลาดหลังคา พร้อมจัดแนวสับรอยต่อให้ถูกระบบ
เกล็ดปลาปลายมน: แผ่นสั้นซ้อนคู่แผ่นยาวบนแปเดียวกัน
ขยายรายละเอียดระบบเกล็ดปลาปลายมนจากแคตตาล็อกบริษัทเวอร์ชัน 5 หน้า 17: แผ่นยาววางบนแป แผ่นสั้นซ้อนปิดรอยต่อ และใช้เป็นคู่บนแปเดียวกัน จากนั้นวางคู่ถัดขึ้นไปตามแนวลาดหลังคา พร้อมจัดแนวสับรอยต่อให้ถูกระบบ
คำว่า “สลับสั้น–ยาว” ไม่ควรตีความเป็นสูตรสลับแถวสั้นหนึ่งแถว–ยาวหนึ่งแถวทั่วผืนโดยไม่ดูผังมุง ภาพแผ่นเดี่ยวหรือคำอธิบายทั่วไปไม่แทนรายละเอียดเริ่มชายคาและจุดยึดของชิ้นที่ส่งจริง
แยกขนาดแผ่น ระยะแป และระยะซ้อน
| ข้อมูล | ค่าหรือความหมาย |
|---|---|
| แผ่นสั้นปลายมน | 14×19×1.2 ซม. — ขนาดเต็ม |
| แผ่นยาวปลายมน | 14×25×1.2 ซม. — ขนาดเต็ม |
| ระยะแปอ้างอิง | 12 ซม. ตามแคตตาล็อกหน้า 17 ต้องตรวจวิธีวัดและแปแรกตามแบบ |
| ระยะซ้อน | ช่วงที่แผ่นหนึ่งทับอีกแผ่น ต้องอ่านผังและนิยามของระบบสั้น–ยาว |
| จำนวนอ้างอิง | สั้น 50 + ยาว 50 = รวม 100 แผ่น/ตร.ม. ก่อนถอดตามแบบ |
ความต่างด้านยาว 25−19 = 6 ซม. ไม่ใช่ค่าระยะซ้อนที่ผู้ผลิตรับรอง และ 25−12 = 13 ซม. ก็ยังใช้ประกาศเป็นระยะซ้อนของระบบนี้ไม่ได้ เพราะมีชิ้นสั้นร่วมบนแปเดียวกัน จุดอ้างอิงบนหัวแผ่นและตำแหน่งยึดต้องสัมพันธ์กับผังจริง
แปหรือระแนงรองรับกระเบื้องวิ่งขวางทางลาด ส่วนจันทันวิ่งตามทางลาด จึงต้องระบุว่ากำลังวัดสมาชิกใด เมื่อแบบกำหนดศูนย์ถึงศูนย์ให้วัดตามนั้น อย่าใช้ช่องว่างระหว่างขอบแปแทน และอย่ากำหนดแปแรกจากค่าแนวทั่วไปอัตโนมัติ
ภาพตรวจชิ้นและเตรียมทดลองมุง
01 แยกสั้น–ยาว Sizes
ระบุขนาดแผ่นเต็ม 19 และ 25 ซม. ก่อนกำหนดตำแหน่งคู่ในผัง
02 หัวแผ่น Profile
ภาพขยายแสดงหัวตรงของแผ่นสั้นกับบ่าบนของแผ่นยาว ต้องเทียบชิ้นที่ส่งจริง

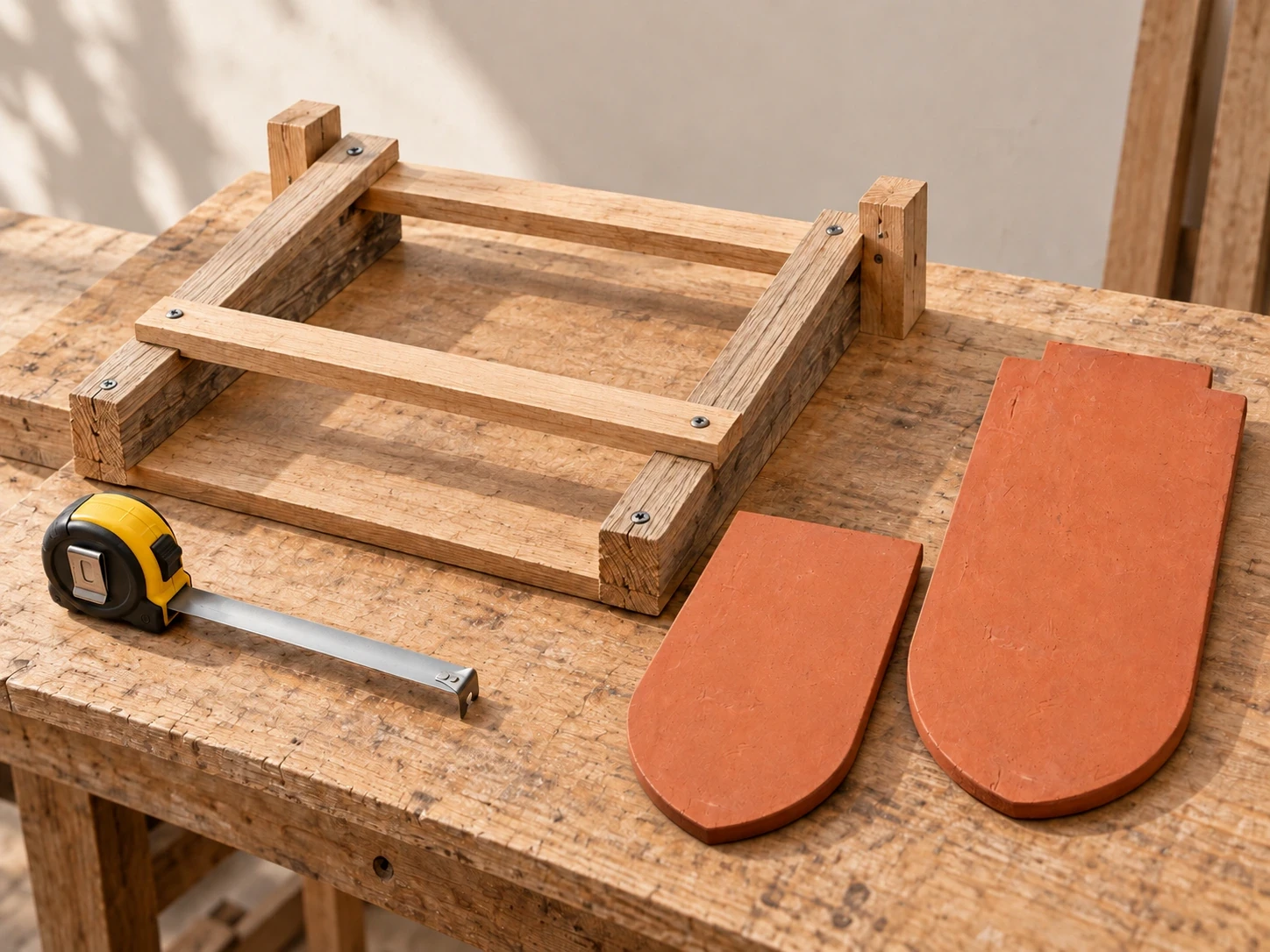

03 เตรียมแป Battens
แผงตัวอย่างช่วยตรวจแนวรองรับก่อนทำผืนจริง ภาพนี้ไม่มีสเกลอ่านระยะ

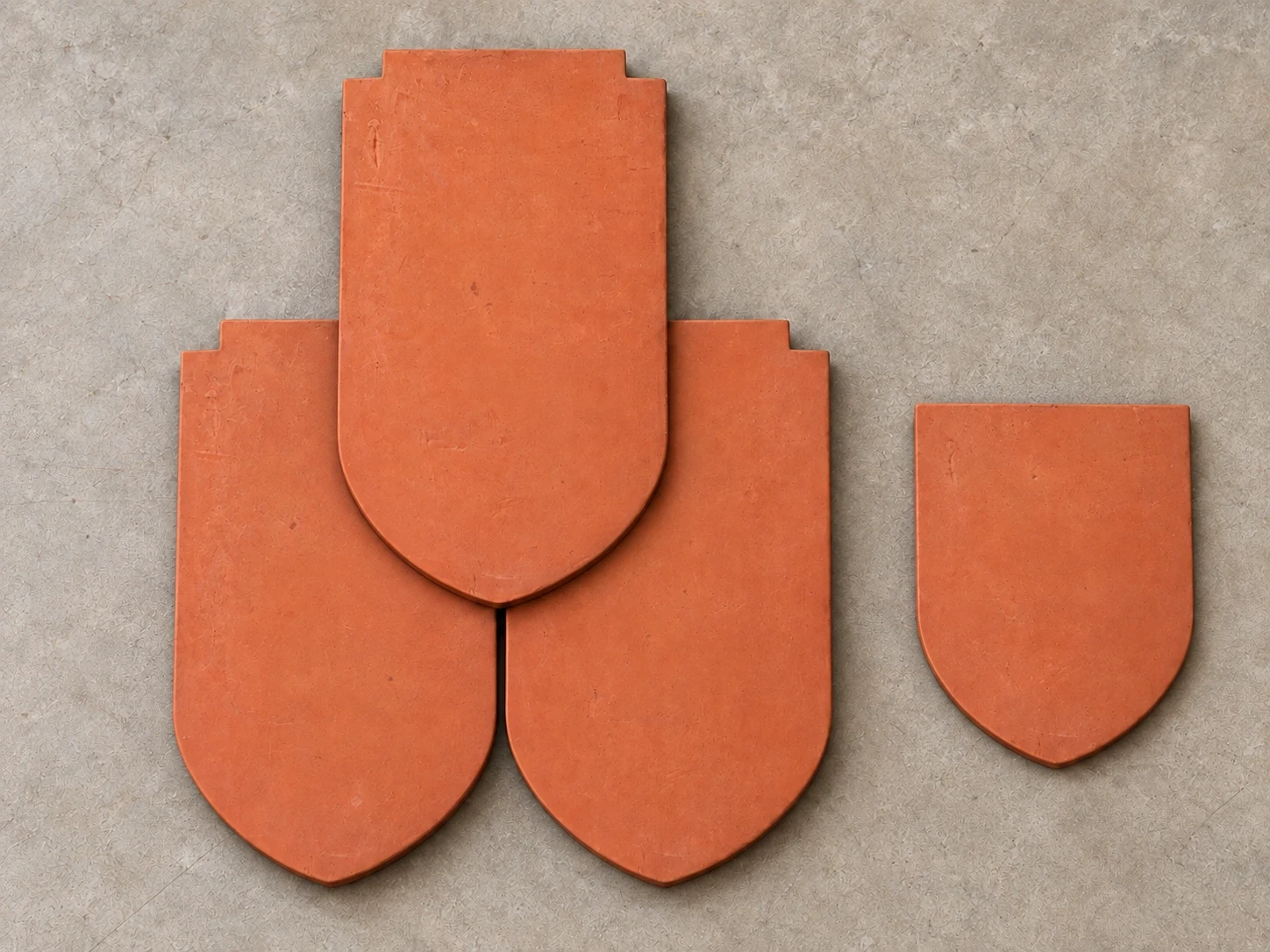

04 สับรอยต่อ Joints
วางแผ่นยาวแบบแห้งเพื่อดูการคร่อมรอยต่อเท่านั้น ยังไม่ใช่ระบบมุงครบชุดสั้น–ยาว
05 ตรวจชิ้นจริง Check
เทียบขนาด ขอบและความหนาก่อนติดตั้ง โดยใช้เครื่องมืออ่านค่าจากชิ้นจริง
ภาพชุดนี้ใช้ตรวจรูปทรงและเตรียมงาน ส่วนระยะจริง ตำแหน่งแผ่นคู่ การยึดและชายคาให้ดูแบบตรงรุ่น ไม่ใช้อ่านระยะจากสัดส่วนภาพถ่าย
ลำดับเตรียมมุงที่ต้องตกลงกับช่าง
- แยกรุ่นปลายมนจากปลายแหลม ตรวจสั้น ยาว สี และชุดชิ้นประกอบที่จะส่งจริง
- ยืนยันความลาด โครงรองรับ น้ำหนัก และรายละเอียดสัน ตะเข้ ชายคาและชนผนังตามแบบ
- ตรวจแบบวางคู่ยาว–สั้นบนแปเดียวกัน ระยะแปแรกและแนวทั่วไป รวมตำแหน่งปิดรอยต่อ
- เตรียมแนวชายคาและชิ้นเชิงชายตามรายละเอียดระบบก่อนเริ่มแถวถัดขึ้นไป
- ทดลองมุงแผงเล็กตามคู่มือ ดูตำแหน่งแผ่นสั้น รอยต่อ แนวซ้อนและอุปกรณ์ยึด ก่อนทำทั้งผืน
- ถอดจำนวนสั้น–ยาว ชิ้นชายคา ครอบและเศษตัดจากพื้นที่ลาดเอียงที่ใช้จริง
ขั้นตอนข้างต้นเป็นรายการเตรียมและตรวจแบบ ไม่กำหนดชนิดสกรู ความถี่การยึดหรือค่าความลาดขั้นต่ำแทนคู่มือตรงรุ่น หากเป็นงานซ่อม ต้องเทียบตำแหน่งเกี่ยวแปและระบบเดิมร่วมกับขนาดผิวที่เห็น
สี ราคา และรายการที่ต้องยืนยันพร้อมแบบ
สีธรรมชาติมีรุ่นสั้นและยาว ส่วนรายการเคลือบแดง น้ำเงิน เขียว เหลืองและน้ำตาลอ้างอิงแผ่นยาว 14×25×1.2 ซม. ให้ระบุสีของชิ้นสั้นที่ใช้คู่กัน ไม่สมมติจากสีตัวยาวเพียงแผ่นเดียว
ขอราคาตามจำนวนสั้นและยาวที่แบบยืนยัน แยกชิ้นเชิงชาย ครอบ อุปกรณ์ ค่าแรงและส่ง ไม่มีราคาหรือผลทดสอบตรงรุ่นในหลักฐานชุดนี้ จึงไม่ใช้ตัวเลขของรุ่นอื่นแทน
ดู รุ่นสั้น และ รุ่นยาว หรืออ่าน การถอดจำนวนกระเบื้องหลังคา เพื่อเตรียมรายการสั่ง
คำถามที่พบบ่อย
เกล็ดปลาต้องสลับแถวสั้นกับยาวทั้งผืนไหม?
แคตตาล็อกเวอร์ชัน 5 หน้า 17 ระบุแผ่นสั้นซ้อนคู่แผ่นยาวบนแปเดียวกันและวางคู่ถัดไป จึงต้องอ่านผังรุ่น ไม่ใช้สูตรสลับแถวทั่วผืนจากคำอธิบายเก่า
ระยะแป 12 ซม. คือระยะซ้อนหรือไม่?
ไม่ใช่ ระยะแปเป็นระยะของแนวรองรับ ส่วนระยะซ้อนเป็นช่วงแผ่นทับกัน ต้องตรวจนิยามและจุดวัดในแบบสั้น–ยาว
ใช้ความยาว 25 ซม. ลบ 12 ซม. ได้ระยะซ้อนเลยไหม?
ไม่ได้ยืนยันเช่นนั้น ระบบมีแผ่นสั้นคู่แผ่นยาวบนแปเดียวกัน และมีรายละเอียดหัวแผ่นกับแปแรก ต้องใช้ผังติดตั้งตรงรุ่น
ปลายแหลมใช้ผังเดียวกันได้ทันทีไหม?
ต้องยืนยันรุ่นและรูปทรงที่ส่งจริงก่อน แม้แคตตาล็อกหน้า 18 จะมีข้อมูลอ้างอิงใกล้กัน บทความส่วนนี้ยึดปลายมนหน้า 17
ข้อมูลอ้างอิง
ขนาด สี และระยะแปอ้างอิงแคตตาล็อก WATZADU เวอร์ชัน 5 หมวด 09 หน้า 17 ซึ่งระบุวิธีใช้แผ่นสั้นคู่แผ่นยาวบนแปเดียวกัน ตรวจแคตตาล็อกและหน้าสินค้าบริษัทผ่าน iab วันที่ 11 ตุลาคม 2569 หน้าสินค้าให้ยืนยันราคาซื้อขายจริงตามรุ่น จำนวน และปลายทางในใบเสนอราคา พร้อมวันที่ออกและวันหมดอายุ แยก VAT ค่าขนส่งและค่าลงสินค้า ข้อมูลเฉพาะล็อตและรายละเอียดหน้างานให้ยืนยันกับผู้ขายและผู้ติดตั้งก่อนสั่ง
ดูรายการ เกล็ดปลาสั้น และ เกล็ดปลายาว เพื่อเลือกสินค้าให้ตรงแบบ
เตรียมรายการ แล้วขอราคาตรงหน้างาน
ส่งรูปหลังคาหรือแบบ รุ่นและสีที่เลือก พื้นที่ลาดเอียง จำนวนที่ถอดตามระบบ และจังหวัด–อำเภอจัดส่ง เพื่อแยกค่าวัสดุ อุปกรณ์ ค่าแรงและขนส่งให้ชัดเจน
ไม่แปลงระยะแปเป็นระยะซ้อนเอง
แผ่นยาว 25 ซม. และระยะแป 12 ซม. ในหน้า 17 เป็นข้อมูลคนละชนิด อย่านำ 25−12 ไปตั้งเป็นระยะซ้อนที่ยืนยันสำหรับทุกแถว เพราะจุดแขวน บ่าแผ่นและการซ้อนคู่สั้น–ยาวต้องอ่านจากผังมุงตรงรุ่น
หน้า 17 ระบุยาวบนแปและสั้นปิดรอยต่อบนแปเดียวกัน ให้ทดลองมุงด้วยตัวอย่างจริงและยืนยันระยะยื่น จุดยึดและการเก็บขอบก่อนถอดจำนวน อัตรา 50+50 ใช้ได้เมื่อโครงการยืนยันระบบอ้างอิงนี้
