อ่านสเปกอิฐและคอนกรีตทนไฟ: เกรด ขนาด และอัตราใช้

อ่านชื่อเกรดและส่วนประกอบจาก MSDS ของ SRIC ตรงรุ่น แยกขนาดสินค้ากับค่าประมาณหน้างาน เพื่อเตรียมตรวจแบบและขอราคา เอกสารความปลอดภัยไม่รับรองอุณหภูมิใช้งานหรืออัตราวัสดุที่ต้องใช้

ภาพจำลองประกอบบทความ อ้างอิงสินค้าจริง WATZADU

อ่านเกรดและส่วนประกอบจาก MSDS

ตรวจ MSDS สำหรับข้อมูลวัสดุและความปลอดภัย แยกจากเอกสารการใช้งานตรงรุ่น ตัวอย่างรูปทรง SK30-ST76 อ้างอิงภาพสินค้าบริษัท

ตรวจชื่อรุ่น/เกรด ชื่อผู้ผลิต วันที่เอกสาร และเลขฉบับให้ตรงกับสินค้าที่เสนอจริง แยกเอกสารความปลอดภัยออกจากคำแนะนำวิธีใช้งาน หากต้องการเกณฑ์เลือกเกรดหรือคู่ปูน ให้ขอเอกสารตรงรุ่นเพิ่ม ไม่ใช้สีหรือรูปก้อนเป็นหลักฐานเกรด

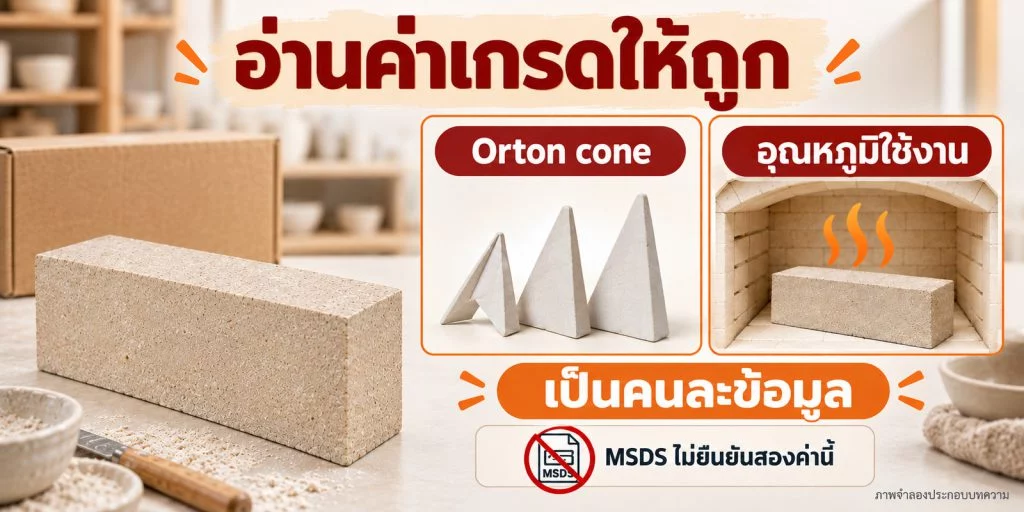

ภาพอธิบายค่า Orton cone กับอุณหภูมิใช้งานเป็นคนละข้อมูล MSDS ที่ใช้ในบทความนี้ไม่ยืนยันสองค่านี้

ดูชื่อเกรดและกลุ่มวัสดุจาก MSDS ตรงรุ่น ช่วง Alumina ในตารางเป็นส่วนประกอบที่เปิดเผยในเอกสารความปลอดภัย ไม่ใช่ค่าทดสอบ Al₂O₃ รายล็อต ไม่แปลงจุดหลอมเหลวหรือค่า cone เป็นอุณหภูมิใช้งานของเตา

เกรดอิฐ 6 รุ่นจาก MSDS ผู้ผลิต — ข้อมูลครบใน 3 คอลัมน์
รุ่นก้อนตรง	กลุ่มวัสดุตาม MSDS	รายละเอียดและหลักฐาน
SK30-ST76	Medium-Duty Fireclay Brick, Alumina Brick.	ส่วนประกอบ Alumina (%) 30–40% เอกสารตรงเกรด MSDS SK30 — May 31, 2013, Revision 1, หน้า PDF 1

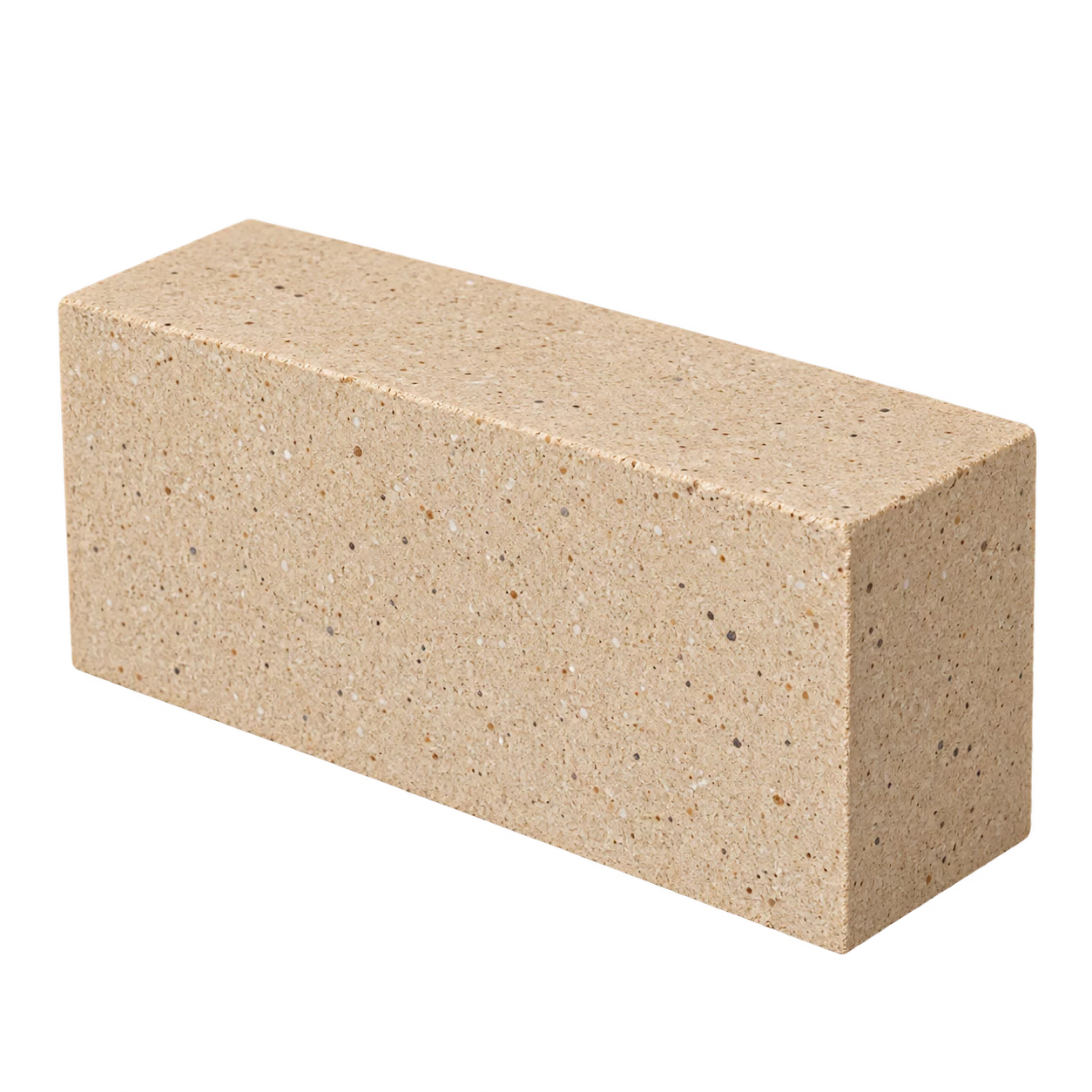

SK32-ST76	High-Duty Fireclay Brick, Alumina Brick.	ส่วนประกอบ Alumina (%) 30–50% เอกสารตรงเกรด MSDS SK32 — May 31, 2013, Revision 1, หน้า PDF 1

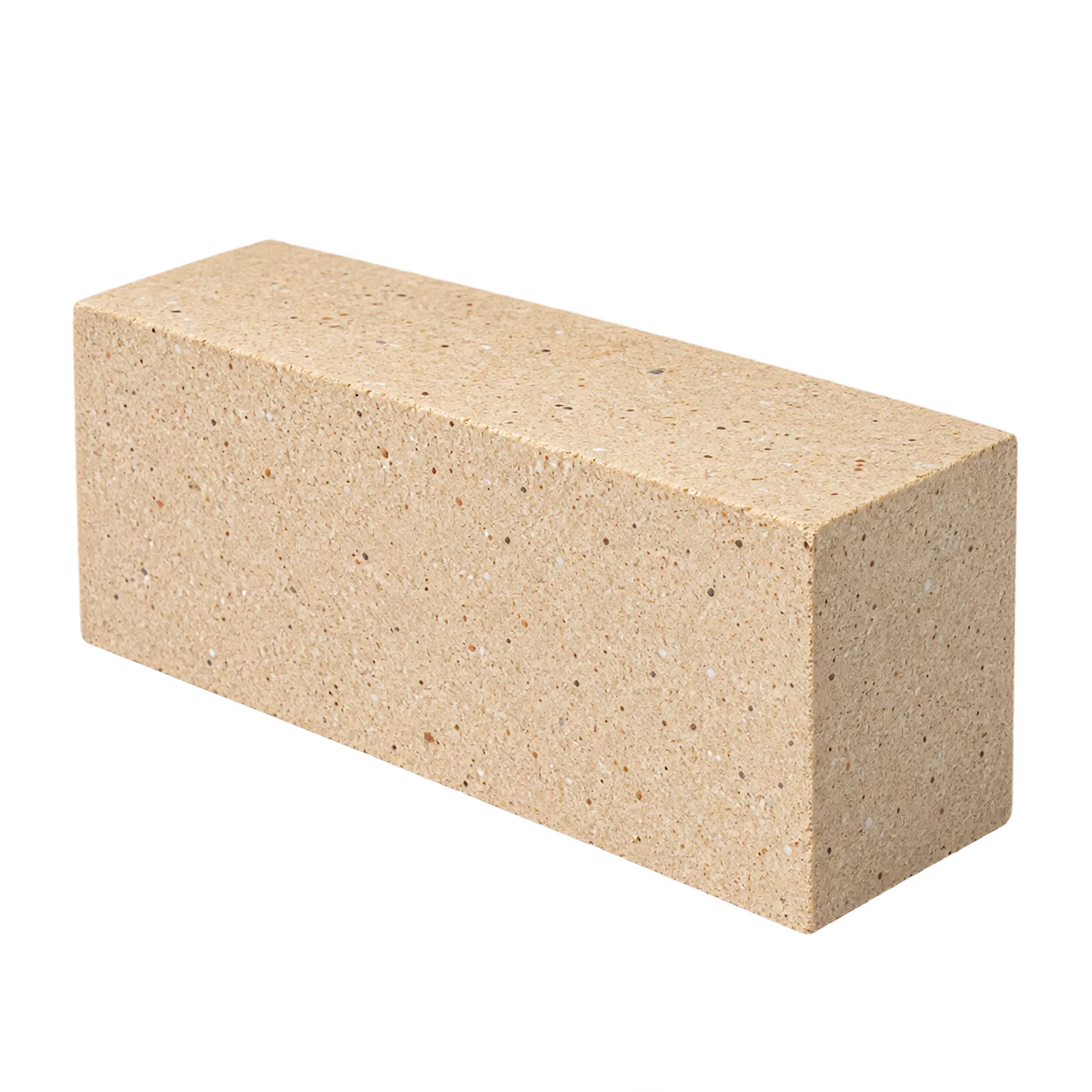

SK34-ST76	Super-duty fireclay brick, Alumina Brick.	ส่วนประกอบ Alumina (%) 30–70% เอกสารตรงเกรด MSDS SK34 — May 31, 2013, Revision 2, หน้า PDF 1

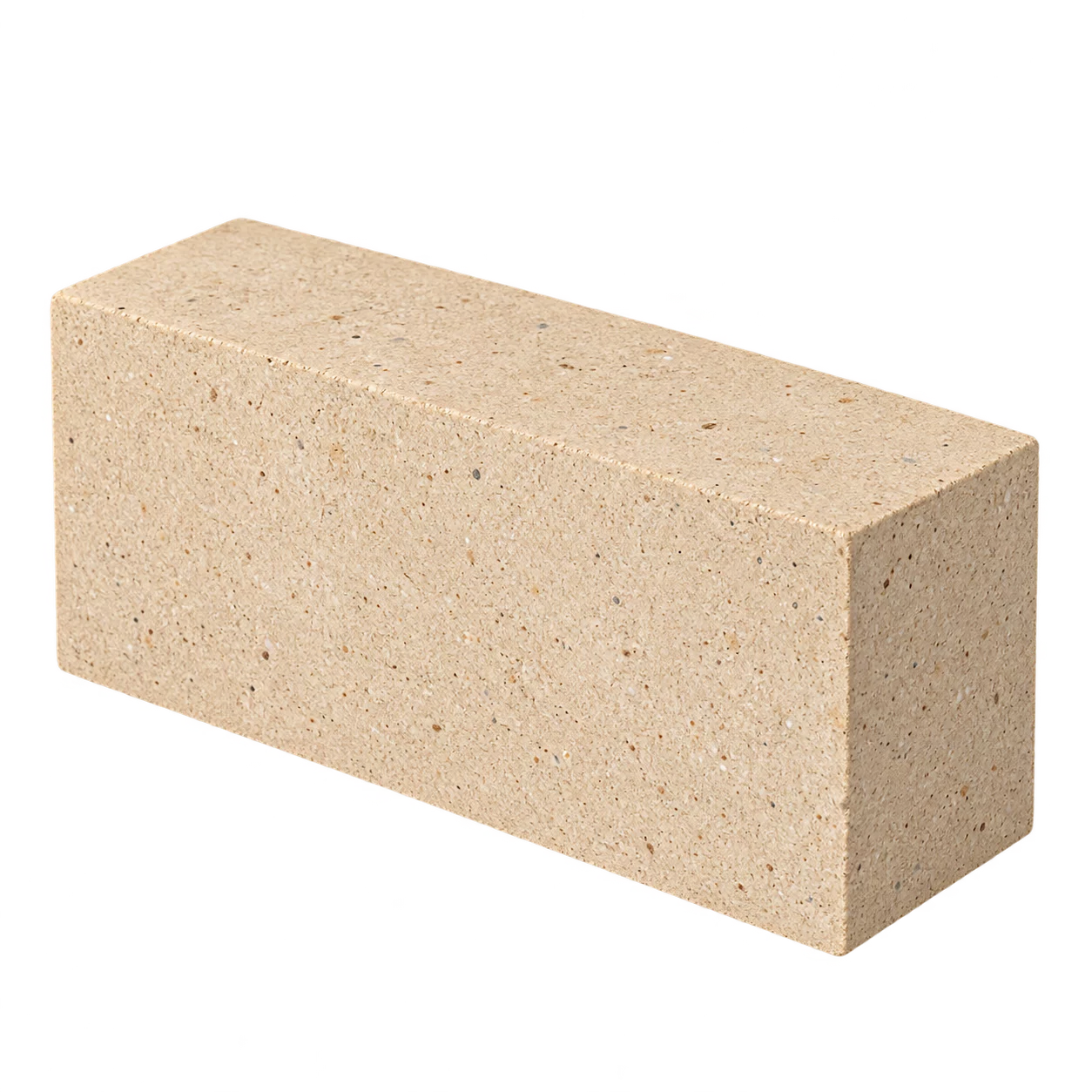

K43-ST76	Super-duty fireclay brick, Alumina Brick.	ส่วนประกอบ Alumina (%) 30–70% เอกสารตรงเกรด MSDS K43 — May 31, 2013, Revision 2, หน้า PDF 1

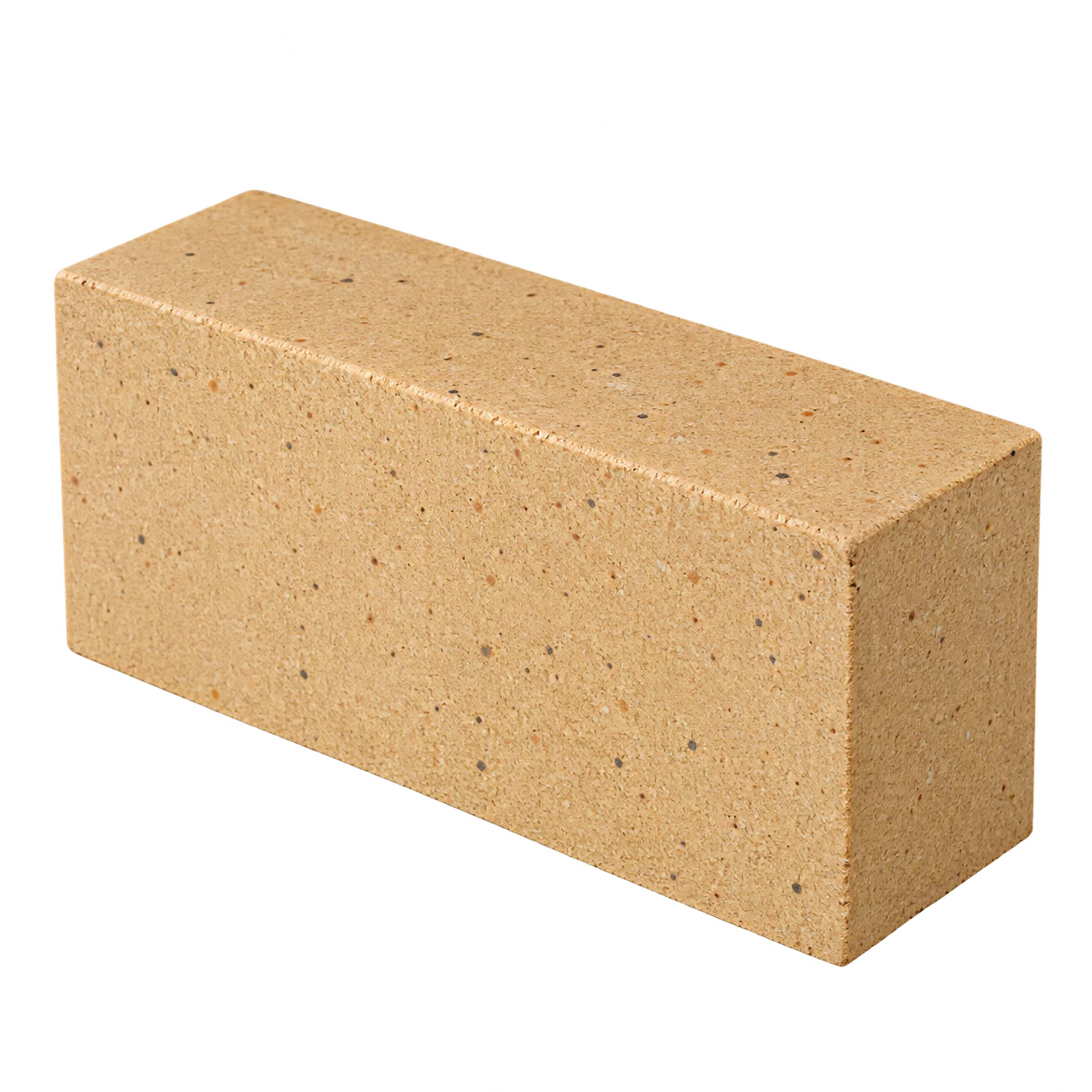

SK36-ST76	High alumina brick, Alumina Brick.	ส่วนประกอบ Alumina (%) 50–70% เอกสารตรงเกรด MSDS SK36 — June 19, 2013, Revision 2, หน้า PDF 1

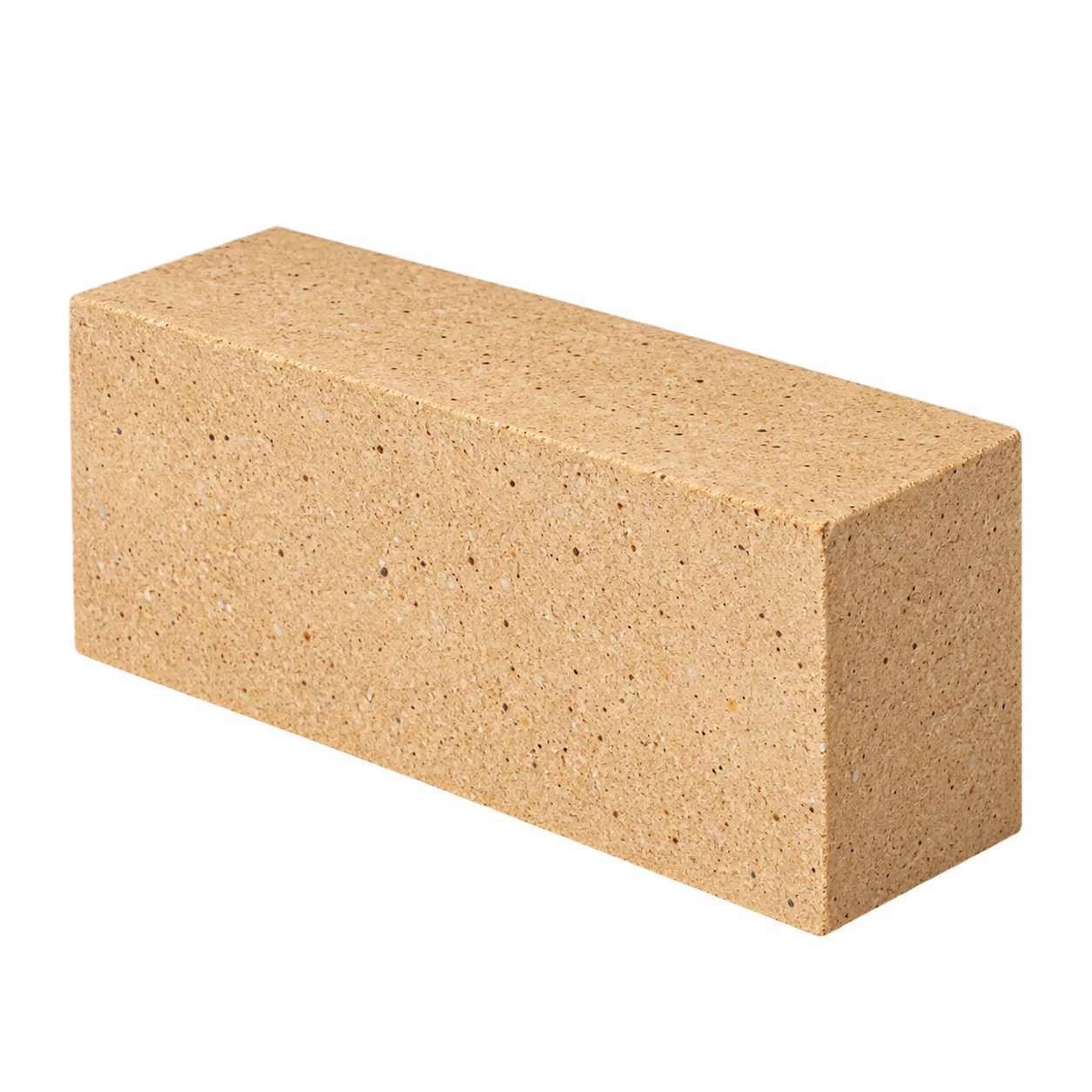

BX80-ST76	High alumina brick, Alumina Brick.	ส่วนประกอบ Alumina (%) 70–90% เอกสารตรงเกรด MSDS BX80 — June 19, 2013, Revision 2, หน้า PDF 1

อ้างอิง MSDS SRIC หน้า 1 ของแต่ละเกรดตามลิงก์ในตาราง ตรวจวันที่ 10 ตุลาคม 2569 เอกสารระดับเกรดไม่ใช่แบบรับรองขนาดก้อน ST76 และไม่ยืนยันอัตราใช้หน้างาน

ขนาดก้อนตรงจากหน้าสินค้า

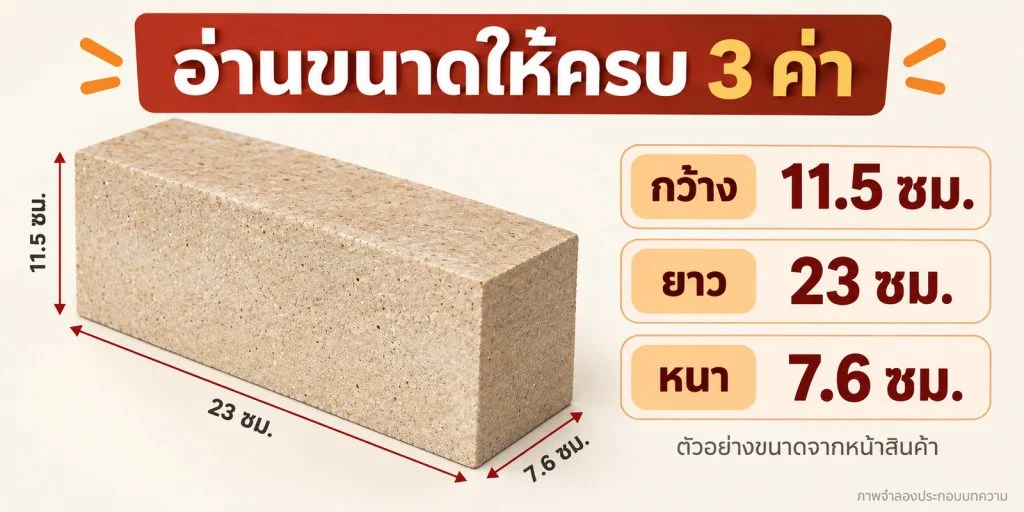

ภาพจำลองการอ่านกว้าง ยาว และหนา ตัวอย่าง SK30-ST76 จากหน้าสินค้า ไม่ใช่ลูกศรวัดมุมมองในภาพ

ขนาดและน้ำหนักก้อนตรงรหัส ST อ้างอิงหน้าสินค้า WATZADU หากงานกำหนดค่าคลาดเคลื่อนหรือใช้กับชิ้นโค้ง ให้ตรวจแบบรับรองจากผู้ผลิตก่อนสั่ง

ก้อนตรง ST76 — 6 รุ่น
รุ่นก้อนตรง	ขนาดตามหน้าเว็บ (ซม.)	น้ำหนักตามหน้าเว็บ (กก./ก้อน)
SK30-ST76	11.5 × 23 × 7.6	4.3
SK32-ST76	11.5 × 23 × 7.6	4.4
SK34-ST76	11.5 × 23 × 7.6	4.5
K43-ST76	11.5 × 23 × 7.6	4.5
SK36-ST76	11.5 × 23 × 7.6	4.9
BX80-ST76	11.5 × 23 × 7.6	5.5

ก้อนตรง ST64 — 4 รุ่น
รุ่นก้อนตรง	ขนาดตามหน้าเว็บ (ซม.)	น้ำหนักตามหน้าเว็บ (กก./ก้อน)
SK30-ST64	11.5 × 23 × 6.4	3.6
SK34-ST64	11.5 × 23 × 6.4	3.8
K43-ST64	11.5 × 23 × 6.4	3.8
SK36-ST64	11.5 × 23 × 6.4	4.1

อิฐรูปทรง EA, SA และ SP ต้องตรวจขนาดทุกด้านจากแบบรายรุ่น ไม่ใช้เลขท้ายรหัสหรือข้อมูลก้อนตรงแทนขนาดอิฐลิ่ม

แยกชนิด CAST และฐานคำนวณปริมาณ

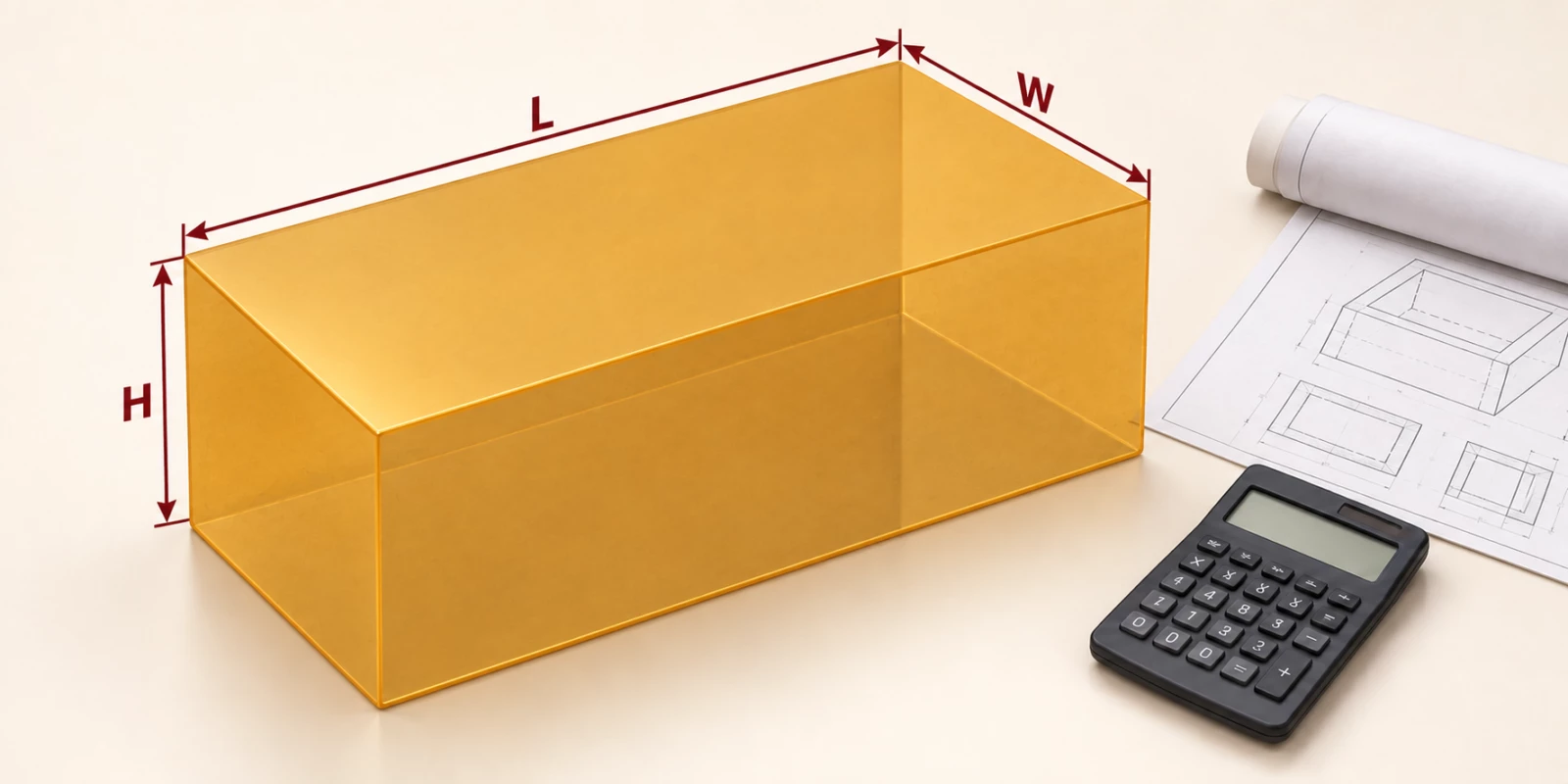

ตัวอย่างปริมาตรทรงสี่เหลี่ยม อ่าน L ความยาว W ความกว้าง และ H ความสูงของส่วนวัสดุที่ต้องถอดตามแบบ ไม่ใช้ปริมาตรช่องว่างแทนปริมาตรชั้นบุ

ก่อนคูณอัตราน้ำหนัก ให้ถอดเฉพาะปริมาตรส่วนที่เป็นวัสดุทนไฟจริงตามแบบ ภาพ L–W–H ใช้อธิบายทรงสี่เหลี่ยมอย่างง่าย; งานชั้นบุ งานโค้ง หรือชิ้นงานมีช่องเปิดต้องใช้มิติและวิธีถอดตามแบบนั้น

ใช้มิติหน่วยเดียวกัน หากสรุปปริมาตรเป็น ม³ ให้แปลงทุกด้านเป็นเมตรก่อน
หักช่องว่างและส่วนที่ไม่ใช่วัสดุออกตามแบบ ไม่ใช้ขนาดเตารวมแทนปริมาตรชั้นบุ
ใช้อัตราน้ำหนักที่ได้รับการยืนยันสำหรับรุ่นและวิธีติดตั้ง แล้วแปลงเป็นจำนวนถุงตามน้ำหนักบรรจุจริงในใบเสนอราคา

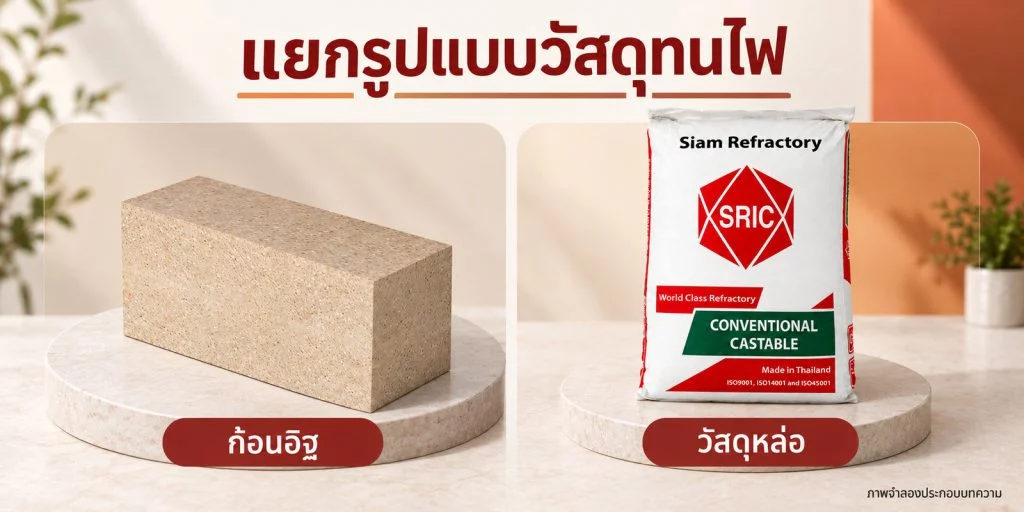

ก้อนอิฐและวัสดุหล่อเป็นคนละรูปแบบ ภาพจำลองอ้างอิง อิฐทนไฟ SK30-ST76 และ คอนกรีตทนไฟ CAST13 ใช้เพื่ออธิบายชนิดวัสดุ ไม่ใช่สัดส่วนขนาดบรรจุ

MSDS แยกชนิดวัสดุหล่อและส่วนประกอบ ตารางนี้ใช้เอกสารตรงรุ่น ไม่ใช้เลขท้าย CAST เป็นคำรับรองอุณหภูมิสูงสุด และไม่ยืมค่าเกรดหลักให้ LW, CG, ES, SP หรือ T

ชนิดวัสดุหล่อตาม MSDS — ข้อมูลครบใน 3 คอลัมน์
รุ่น CAST	กลุ่มตามเอกสาร	รายละเอียดและหลักฐาน
CAST10LW	Insulating Castable	ส่วนประกอบ Alumina (%) 15–35% MSDS ตรงรุ่น MSDS CAST 10 LW — November 22, 2013, Revision 3, หน้า PDF 1
CAST11LW	Insulating Castable	ส่วนประกอบ Alumina (%) 5–25% MSDS ตรงรุ่น MSDS CAST 11 LW — November 22, 2013, Revision 3, หน้า PDF 1
CAST13LW	Insulating Castable	ส่วนประกอบ Alumina (%) 30–50% MSDS ตรงรุ่น MSDS CAST 13 LW — November 22, 2013, Revision 3, หน้า PDF 1
CAST15LW	Insulating Castable	ส่วนประกอบ Alumina (%) 55–75% MSDS ตรงรุ่น MSDS CAST 15 LW — November 22, 2013, Revision 3, หน้า PDF 1
CAST18LW	Insulating Castable	ส่วนประกอบ Alumina (%) 90–98% MSDS ตรงรุ่น MSDS CAST 18 LW — November 22, 2013, Revision 3, หน้า PDF 1

ชนิดวัสดุหล่อตาม MSDS — ข้อมูลครบใน 3 คอลัมน์
รุ่น CAST	กลุ่มตามเอกสาร	รายละเอียดและหลักฐาน
CAST13	Fireclay Castable	ส่วนประกอบ Alumina (%) 30–50% MSDS ตรงรุ่น MSDS CAST 13 — November 22, 2013, Revision 3, หน้า PDF 1
CAST13CG	Coarse Grain Fireclay Castable	ส่วนประกอบ Alumina (%) 20–60% MSDS ตรงรุ่น MSDS CAST 13 CG — November 22, 2013, Revision 3, หน้า PDF 1
CAST13ES	Extra Strength Fireclay Castable	ส่วนประกอบ Alumina (%) 30–50% MSDS ตรงรุ่น MSDS CAST 13 ES — November 22, 2013, Revision 3, หน้า PDF 1

ชนิดวัสดุหล่อตาม MSDS — ข้อมูลครบใน 3 คอลัมน์
รุ่น CAST	กลุ่มตามเอกสาร	รายละเอียดและหลักฐาน
CAST15	High Alumina Castable	ส่วนประกอบ Alumina (%) 40–60% MSDS ตรงรุ่น MSDS CAST 15 — November 22, 2013, Revision 3, หน้า PDF 1
CAST15CG	Coarse Grain High Alumina Castable	ส่วนประกอบ Alumina (%) 75–95% MSDS ตรงรุ่น MSDS CAST 15 CG — November 22, 2013, Revision 3, หน้า PDF 1
CAST15ES	Extra Strength High Alumina Castable	ส่วนประกอบ Alumina (%) 40–60% MSDS ตรงรุ่น MSDS CAST 15 ES — November 22, 2013, Revision 3, หน้า PDF 1
CAST16	High Alumina Castable	ส่วนประกอบ Alumina (%) 50–70% MSDS ตรงรุ่น MSDS CAST 16 — November 22, 2013, Revision 3, หน้า PDF 1
CAST16SP	High Alumina Castable with Patching Property	ส่วนประกอบ Alumina (%) 50–70% MSDS ตรงรุ่น MSDS CAST 16 SP — November 22, 2013, Revision 3, หน้า PDF 1
CAST17CG	Coarse Grain High Alumina Castable	ส่วนประกอบ Alumina (%) 80–95% MSDS ตรงรุ่น MSDS CAST 17 CG — November 22, 2013, Revision 3, หน้า PDF 1
CAST18	High Alumina Castable	ส่วนประกอบ Alumina (%) 90–98% MSDS ตรงรุ่น MSDS CAST 18 — November 22, 2013, Revision 3, หน้า PDF 1

ตารางอ้างอิงหน้า 1 ของ MSDS แต่ละรุ่นตามลิงก์ ตรวจวันที่ 10 ตุลาคม 2569 รุ่น CAST13S ยังไม่มี MSDS ตรงรุ่นในชุดเอกสารนี้ ส่วน CAST16T มี MSDS ของตน ไม่ใช้เอกสาร CAST16 แทน

งานหล่อเริ่มจากปริมาตรสุทธิ × อัตราน้ำหนักที่กรอก และแปลงเป็นถุงตามบรรจุจริง วิธีแยกหน่วยดู ตัวคำนวณ Refractory Trading ค่าคำนวณเป็นประมาณการที่แก้ได้ ไม่ใช่อัตราที่ MSDS หรือผู้ผลิต SRIC ยืนยัน

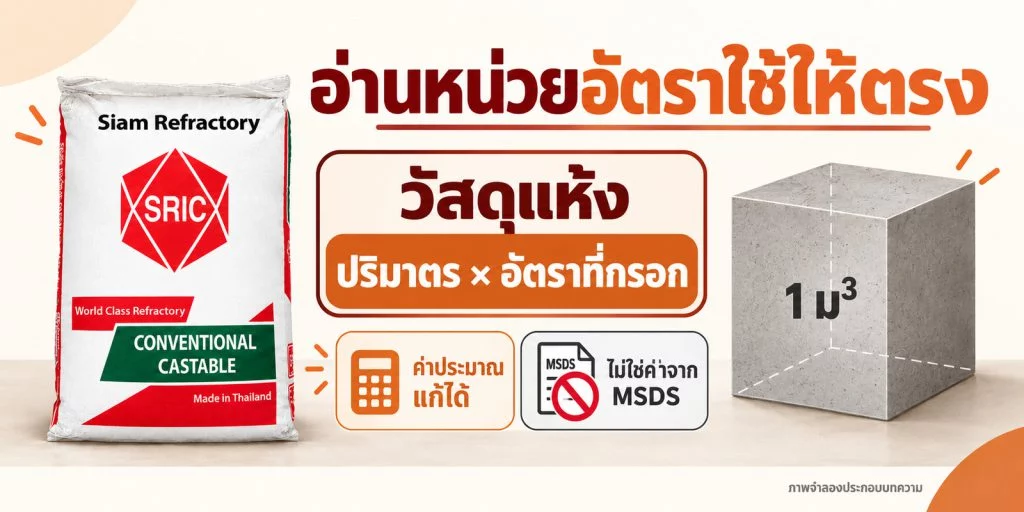

ภาพอธิบายปริมาตรกับอัตราที่กรอกเพื่อประมาณวัสดุ ไม่ใช้ความหนาแน่นหรือ MSDS เป็นคำรับรองอัตราใช้

จำนวนอิฐตรงถอดจากแถว × คอลัมน์ × จำนวนชั้นบุ โดยใช้แนวก่อและรอยต่อตามแบบ ส่วนอิฐลิ่มหรือชุดเตาต้องถอดตามแบบชิ้นงาน

ขอบเขตวัตถุดิบสำหรับผลิต

วัตถุดิบสำหรับผลิต เช่น แร่หรือผง ต้องตรวจองค์ประกอบและขนาดเม็ด ต่างจากวัสดุสำเร็จสำหรับติดตั้ง

แคตตาล็อกมีวัสดุสำเร็จและ ดินทนไฟ MOT ซึ่งหน้าเว็บระบุ 40 กก./ถุงสำหรับรอยต่อ ยังไม่ยืนยันการใช้เป็นวัตถุดิบผลิตหรือรายการแร่และผงที่จำหน่าย

หากต้องการวัตถุดิบผลิต แจ้งชื่อสารหรือแร่ ความบริสุทธิ์ ขนาดเม็ด ปริมาณ และการใช้ เพื่อสอบถามการจัดหา

ส่งข้อมูลให้ตรวจตามแบบ

เตรียมตำแหน่งติดตั้ง อุณหภูมิต่อเนื่อง/สูงสุด สารสัมผัส รูปทรง ความหนา และจำนวน หากเป็นงานซ่อม แนบภาพความเสียหายและรายละเอียดวัสดุเดิม

เลือกสินค้าในหน้าวัสดุทนไฟ · อ่านสเปกปูนสำหรับรอยต่อ · ส่งแบบขอใบเสนอราคา

เตรียมเลือก สั่ง และรับสินค้า

เลือกวัสดุทนไฟ · เลือกปูนทนไฟ

แหล่งอ้างอิงและขอบเขตข้อมูล

ตรวจเอกสารวันที่ 10 ตุลาคม 2569: เอกสารผู้ผลิต THE SIAM REFRACTORY INDUSTRY Co., Ltd. (SRIC) ที่เก็บในเว็บไซต์ WATZADU ใช้ชื่อรุ่น วันที่ และเลขฉบับตามต้นฉบับ ไม่อ้างว่าเป็นฉบับล่าสุดของผู้ผลิต

MSDS SK30 — May 31, 2013, Revision 1, หน้า PDF 1
เอกสารที่กล่าวถึง
- MSDS SK30
MSDS SK32 — May 31, 2013, Revision 1, หน้า PDF 1
เอกสารที่กล่าวถึง
- MSDS SK32
MSDS SK34 — May 31, 2013, Revision 2, หน้า PDF 1
เอกสารที่กล่าวถึง
- MSDS SK34
MSDS K43 — May 31, 2013, Revision 2, หน้า PDF 1
เอกสารที่กล่าวถึง
- MSDS K43
MSDS SK36 — June 19, 2013, Revision 2, หน้า PDF 1
เอกสารที่กล่าวถึง
- MSDS SK36
MSDS BX80 — June 19, 2013, Revision 2, หน้า PDF 1
เอกสารที่กล่าวถึง
- MSDS BX80
MSDS CAST 13 — November 22, 2013, Revision 3, หน้า PDF 1–2
เอกสารที่กล่าวถึง
- MSDS CAST 13

หลักการแยกหน่วยสำหรับประมาณปริมาณ: Refractory Trading — ปูนทนไฟ และ คอนกรีตทนไฟ ตรวจวันที่ 10 ตุลาคม 2569 ค่าที่กรอกในตัวคำนวณเป็นประมาณการที่แก้ได้ ไม่ใช่ค่าจาก MSDS หรือค่าที่ SRIC รับรอง

ขนาดและบรรจุเป็นข้อมูลจากหน้าสินค้า WATZADU ที่เชื่อมไว้ ต้องยืนยันสินค้าที่เสนอจริง MSDS ไม่ยืนยันอัตราใช้ น้ำผสม ความเหมาะสมของคู่เกรด หรืออุณหภูมิใช้งานสูงสุด รายการที่ยังขาดหลักฐานตรงรุ่นให้รอยืนยันเฉพาะรายการ

อ่านต่อและข้อมูลประกอบ

ตรวจ CAST13 และบรรจุจริง

เปิดรายการเกรดที่ระบุในแบบ

เมื่อทราบชื่อเกรดแล้ว เลือกรูปทรงจาก SK30 · SK32 · SK34 · K43 · SK36 · BX80 โดยทวนเอกสารตรงรุ่นก่อนยืนยัน การจัดกลุ่มสินค้าไม่ใช่หลักฐานอุณหภูมิใช้งานหรือเหตุผลให้ใช้เกรดหนึ่งแทนอีกเกรด
