การออกแบบอิฐช่องลมไม่ได้หยุดอยู่ที่การเลือกลายหนึ่งแล้วก่อซ้ำทั้งผืน ลายที่มีทิศทาง เช่น กิ่ง เส้นทแยง หรือพื้นที่ทึบอยู่ด้านใดด้านหนึ่ง สามารถนำมาทดลองหมุนในระนาบหน้าก้อนเพื่อดูว่าแนวเส้นและช่องเปิดจะสัมพันธ์กับก้อนข้าง ๆ อย่างไร บางรุ่นเกิดจังหวะใหม่เมื่อหมุน 90° แต่บางรุ่นหมุนครึ่งรอบแล้วองค์ประกอบช่องเปิดยังเหมือนเดิม จึงควรดูรูปจริงก่อนตั้งชื่อแบบหรือสั่งจำนวนก้อน
ก้อนเดิม เปลี่ยนทิศ ก็เปลี่ยนจังหวะของผนังได้
บทความนี้เลือกสินค้าจริง 6 รุ่น ทั้งอิฐแดงช่องลมสีส้มและอิฐบล็อกช่องลมสีเทา ใช้รูปก้อนเดิมแสดงสี่ทิศทางเพื่อให้เปรียบเทียบได้ตรงกัน ตัวอย่างไม่ได้ใช้ช่องสี่เหลี่ยมเป็นลายหลักทั้งหมด แต่มีใบไม้ กิ่งโค้ง เส้นทแยง ช่องย่อย และพื้นที่ทึบสามเหลี่ยมให้เห็นความต่าง
อ่านมุม 0°–90°–180°–270° อย่างไร
0° คือทิศทางตั้งต้นตามรูปสินค้าที่แสดงในบทความ 90° คือหมุนตามเข็มนาฬิกาหนึ่งในสี่รอบ 180° คือครึ่งรอบ และ 270° คือสามในสี่รอบ ทั้งหมดเป็นการหมุนด้านหน้าของก้อนในระนาบเดียวกัน ไม่ใช่การพลิกกลับหน้า–หลังหรือหันความหนาของก้อนมาแทนหน้าลาย
ผังด้านล่างหมุนรูปสินค้าต้นฉบับด้วยการจัดวางบนหน้าเว็บเพื่อรักษารูปช่องเปิด เงาในรูปจึงหมุนตามไปด้วย ให้พิจารณาขอบก้อน แนวเนื้อวัสดุ และรูปช่องเปิดเป็นหลัก ไม่ใช้เงาที่เห็นเป็นหลักฐานทิศแดดหลังติดตั้ง ตัวอย่างนี้ใช้เพื่อวางแผนลวดลาย ไม่ใช่แบบขยายงานก่อ
6 ตัวอย่างผนังในพื้นที่ใช้งาน
ลองมองจากก้อนเดี่ยวไปสู่ผนังทั้งแผง เมื่อเรียงทิศทางซ้ำจะเห็นแนวใบไม้ เส้นทแยง กิ่ง และช่องย่อยสัมพันธ์กับก้อนข้าง ๆ ภาพตัวอย่างต่อไปนี้ช่วยเทียบจังหวะลายกับโต๊ะ เก้าอี้ ต้นไม้ วิว และตัวอาคาร ใช้แต่ละรุ่นแยกแผงเพื่อคงโมดูลของสินค้า

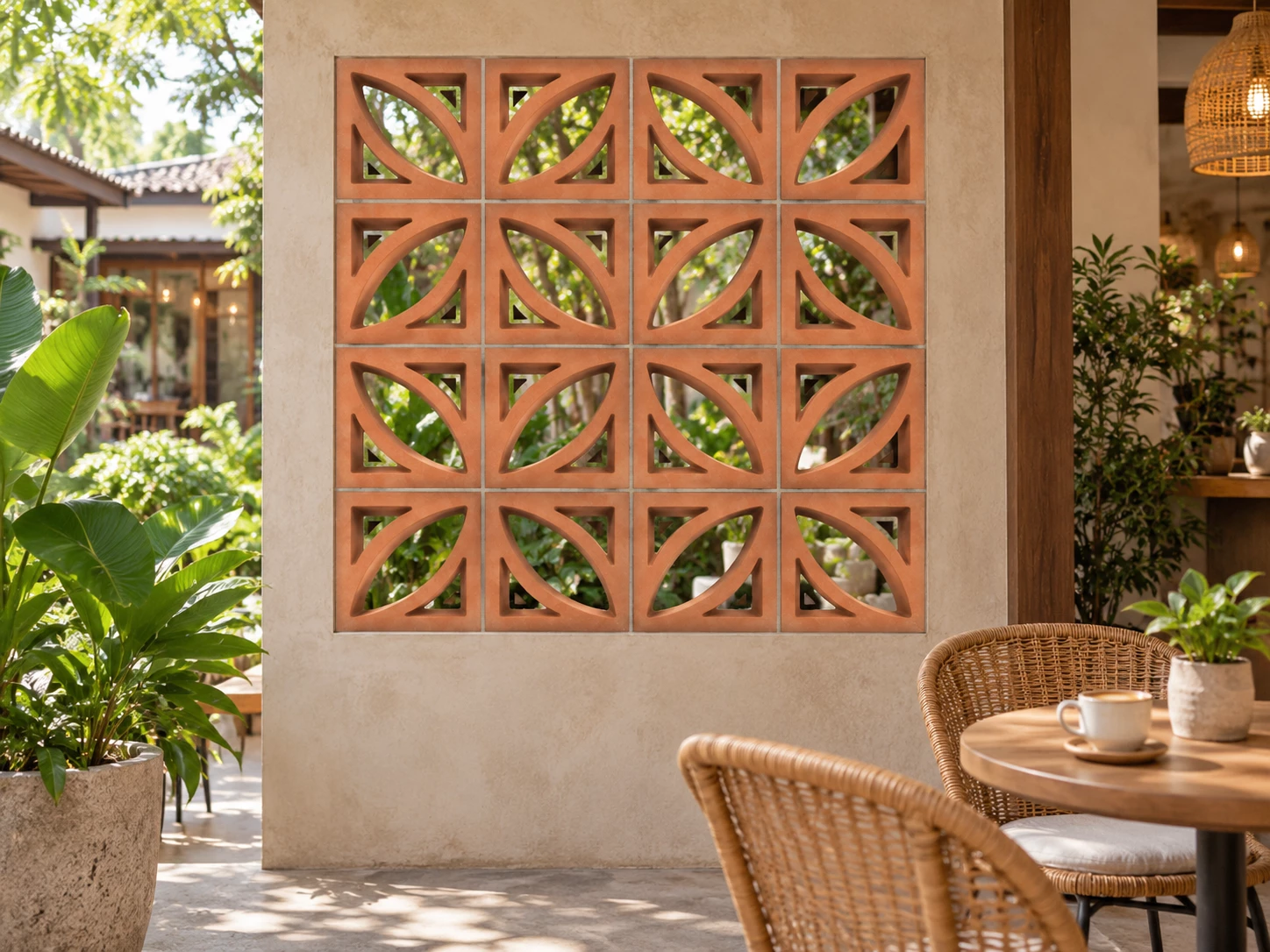

07 คาเฟ่ Butterfly
บัตเตอร์ฟาย 22 × 22 × 6.5 ซม. สลับแนวใบไม้ 0° กับ 90° เป็นจังหวะทั้งแผง เมื่อนำคู่ลายไปเรียงซ้ำจะเห็นเส้นโค้งสัมพันธ์กันหลายก้อน เหมาะกับการลองเป็นฉากข้างโต๊ะคาเฟ่ โดยเว้นเฟอร์นิเจอร์ให้เห็นลายชัด ส่วน 180° และ 270° ให้แนวคู่ที่ใกล้เคียงกันจากสมมาตรของช่องเปิด
08 ระเบียง Delta

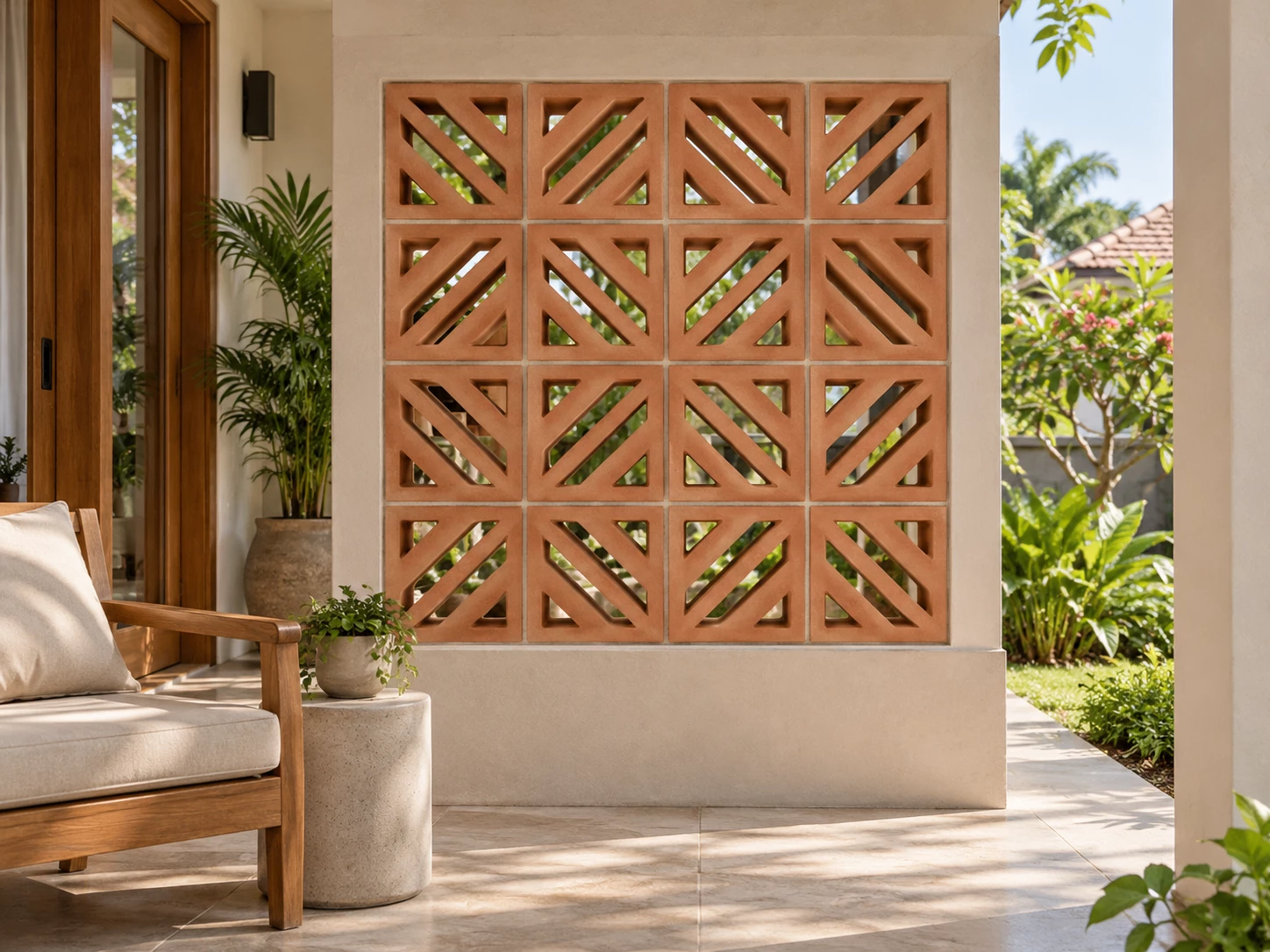

เดลต้า 22 × 22 × 6.5 ซม. สลับเส้นทแยง 0° กับ 90° ในแผงระเบียง ให้แนวเส้นหักมุมต่อเนื่องระหว่างก้อน ต่างจากการวางทิศเดียวทั้งผืน กรอบผนังสีอ่อนและเก้าอี้ไม้ช่วยให้มองเห็นจังหวะเส้นได้ง่ายโดยยังมีสวนเป็นฉากหลัง

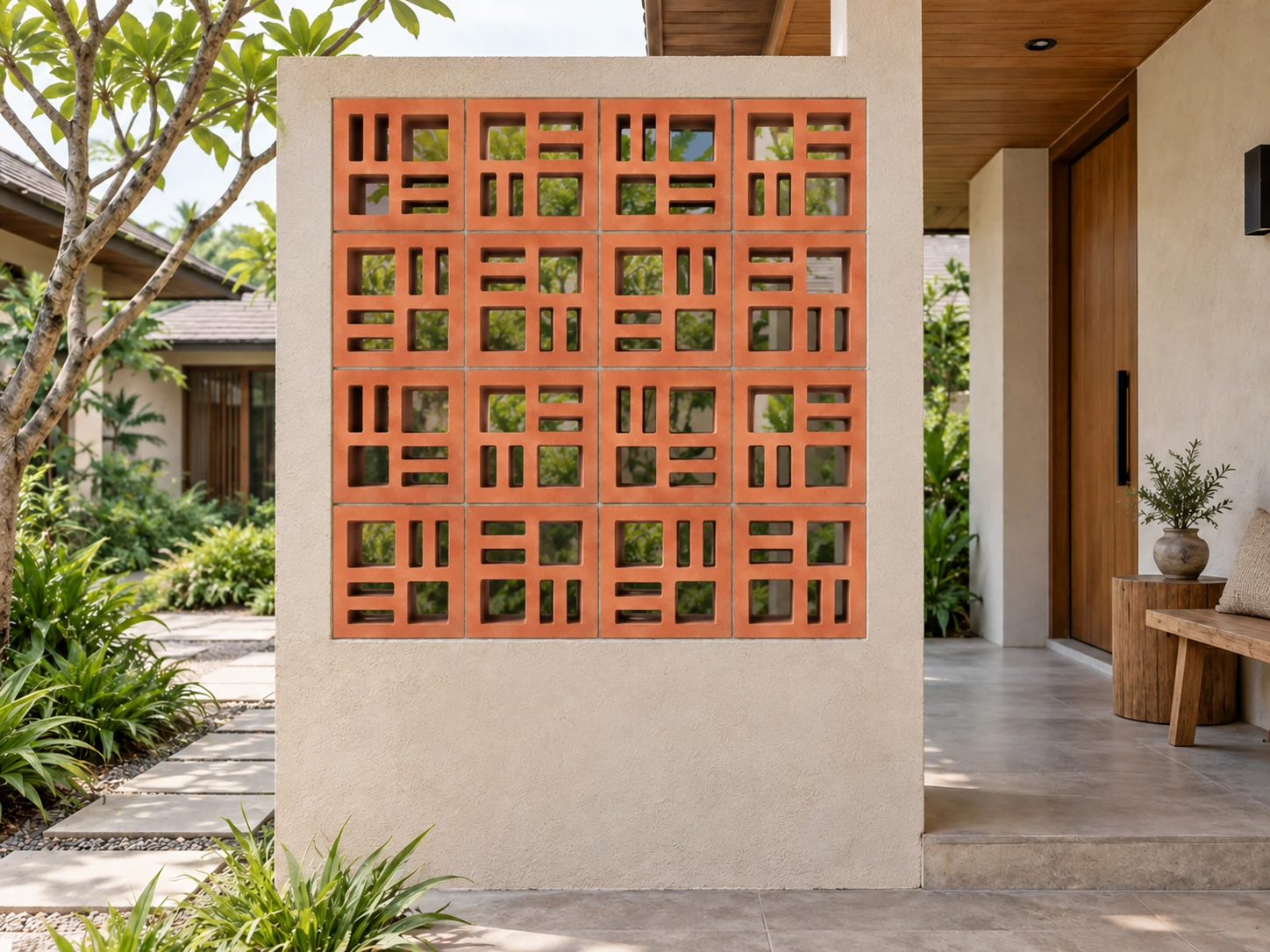

09 ทางเข้า Roman
โรมัน 22 × 22 × 6.5 ซม. เรียงหน่วย 2 × 2 สี่ทิศ แล้วนำหน่วยนั้นไปต่อเป็นแผงหน้าทางเข้า ช่องสี่เหลี่ยมและช่องย่อยแนวตั้ง–แนวนอนเปลี่ยนตำแหน่งตามการหมุน จึงได้จังหวะที่ต่างจากโรมันทิศเดียว ควรทำผังระบุมุมของแต่ละก้อนก่อนเลือกจำนวน
10 สวน Y Shape

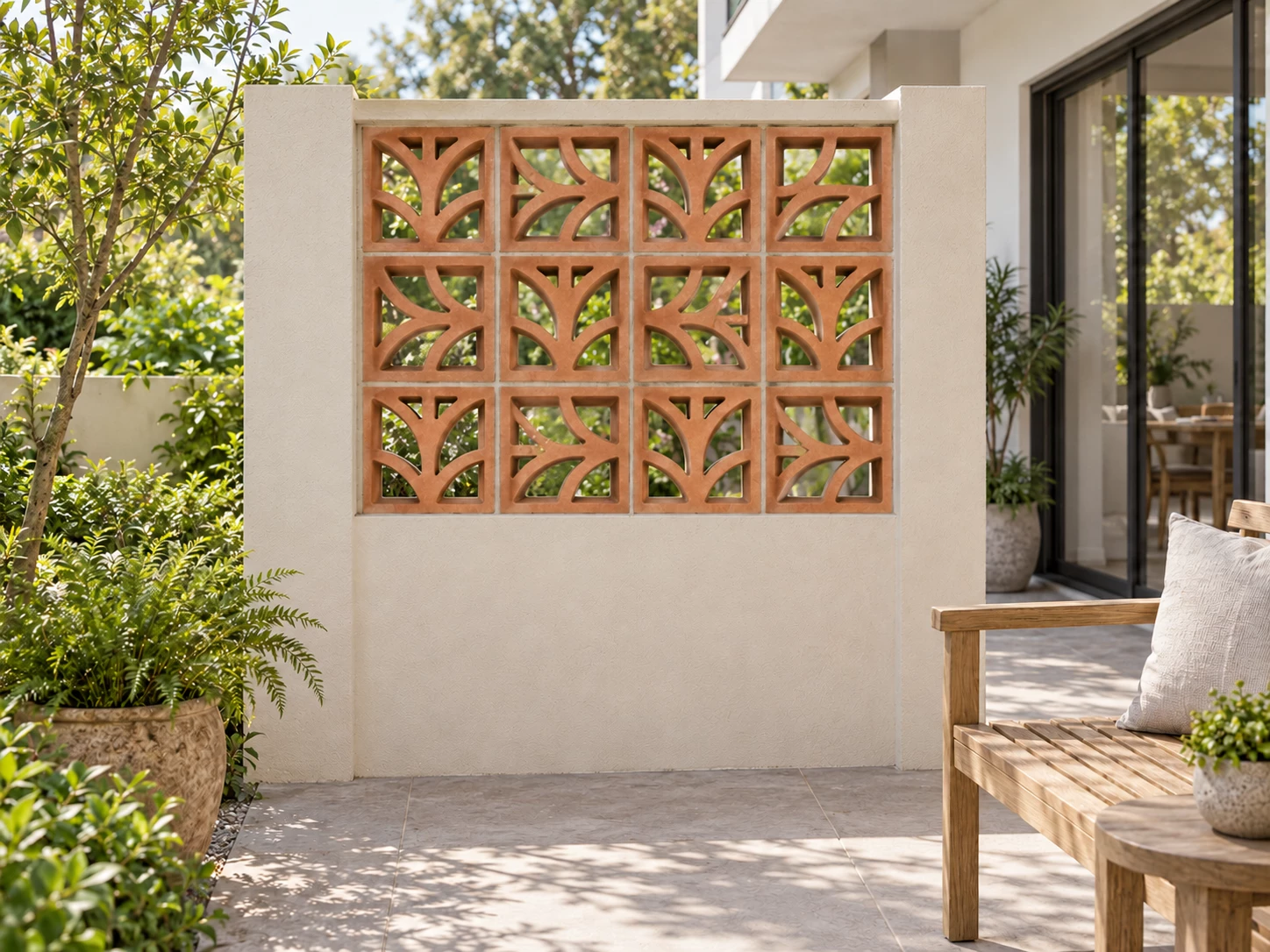

วายเชป 22 × 22 × 6.5 ซม. ผสมทิศกิ่งตั้งกับกิ่งด้านข้างในแผงสวน ให้แนวโค้งเดินไปหลายทิศ แผงนี้แสดงการใช้ 0° ร่วมกับ 90° และ 270° โดยไม่จำเป็นต้องใช้ทุกมุมเท่ากัน ม้านั่งและโต๊ะข้างอยู่ริมแผงเพื่อรักษามุมมองของลาย
11 ลอฟต์ Matrix

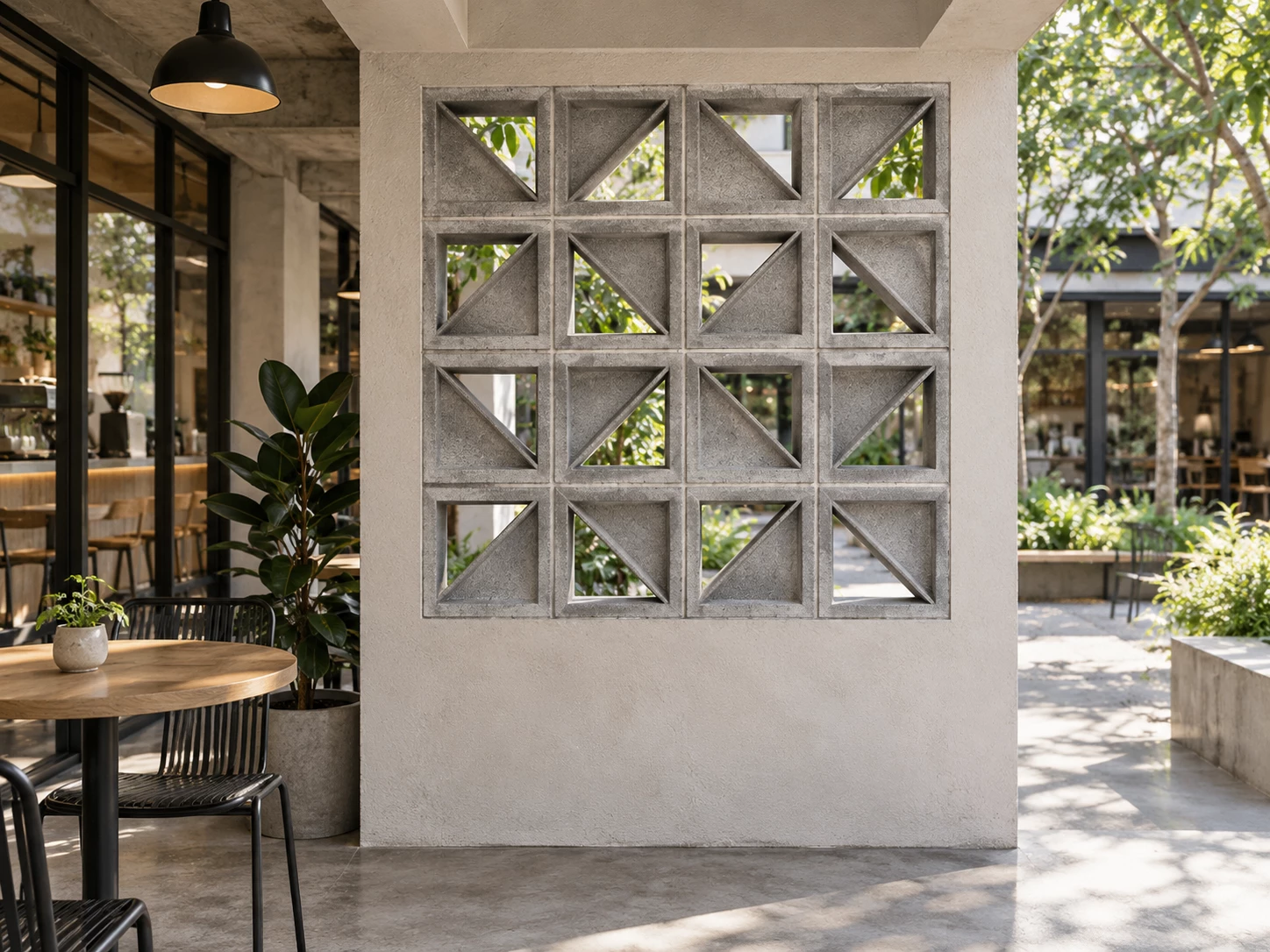

แมทริค 20 × 20 × 9 ซม. หมุนพื้นที่ทึบและช่องสามเหลี่ยมสี่ทิศเป็นหน่วยซ้ำ เส้นทแยงจากก้อนข้างกันสร้างจังหวะในผนังมุมคาเฟ่ลอฟต์ ต้องอ่านทั้งช่องเปิดและด้านทึบของก้อน ไม่ใช่ดูเพียงแนวเส้นตรงกลาง

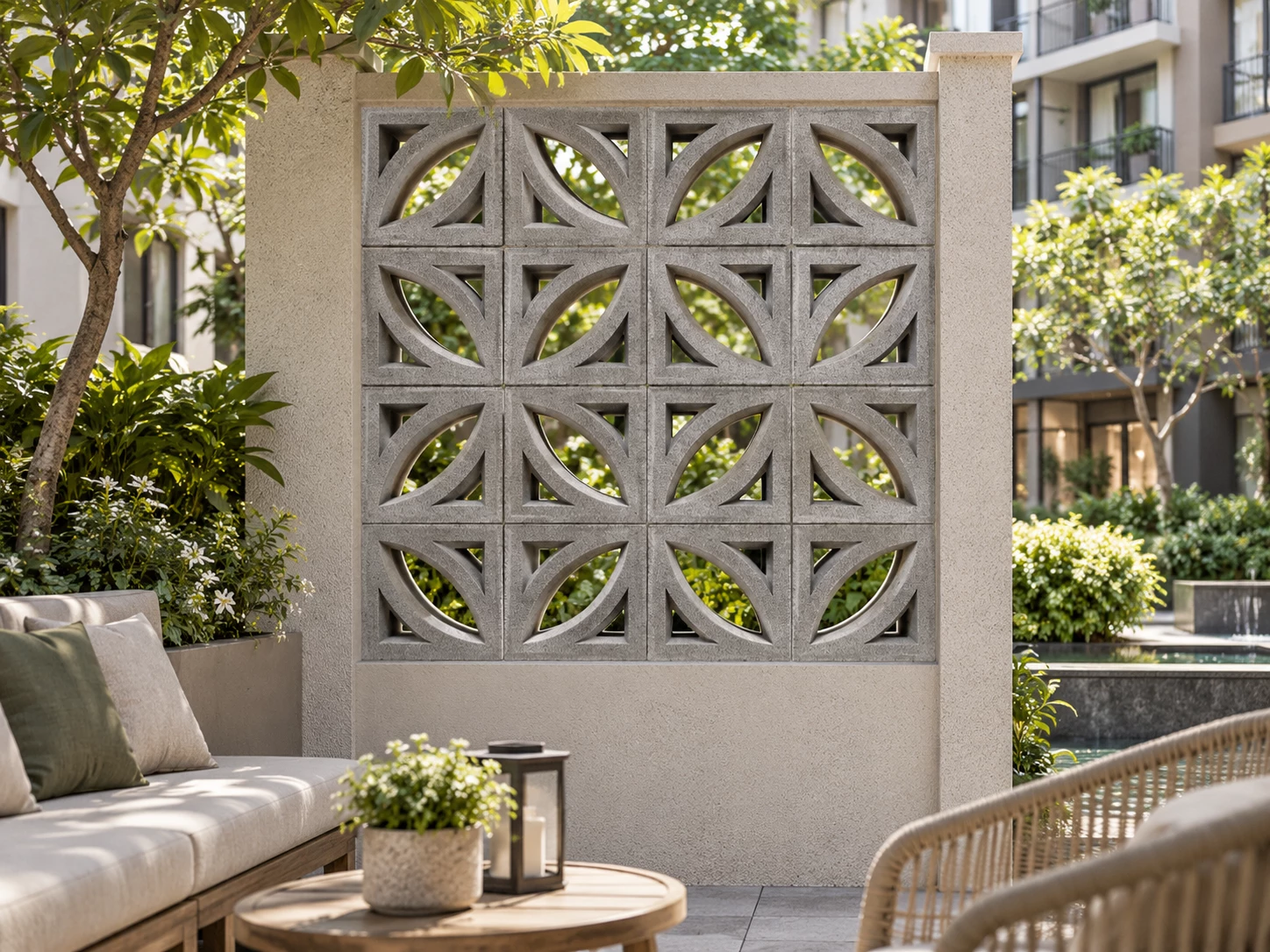

12 ลานพัก Leaf
ลีฟ 20 × 20 × 9 ซม. สลับแนวใบไม้ 0° กับ 90° เป็นฉากของลานพักผ่อน มองเห็นต้นไม้และอาคารผ่านช่องเปิดร่วมกับเฟอร์นิเจอร์รอบแผง รุ่นนี้หมุนครึ่งรอบแล้วแกนใบไม้ใกล้เคียงเดิม จึงใช้สองแนวหลักสร้างจังหวะได้โดยไม่ต้องนับเป็นสี่ลายใหม่
เลือกจังหวะที่ชอบแล้วกลับไปเทียบรูปก้อนและผังหมุนสี่ทิศด้านล่าง รายละเอียดรอยต่อและระบบรองรับของผนังจริงให้พิจารณาตามแบบและหน้างาน
รู้จัก 6 รุ่นก่อนทดลองหมุน

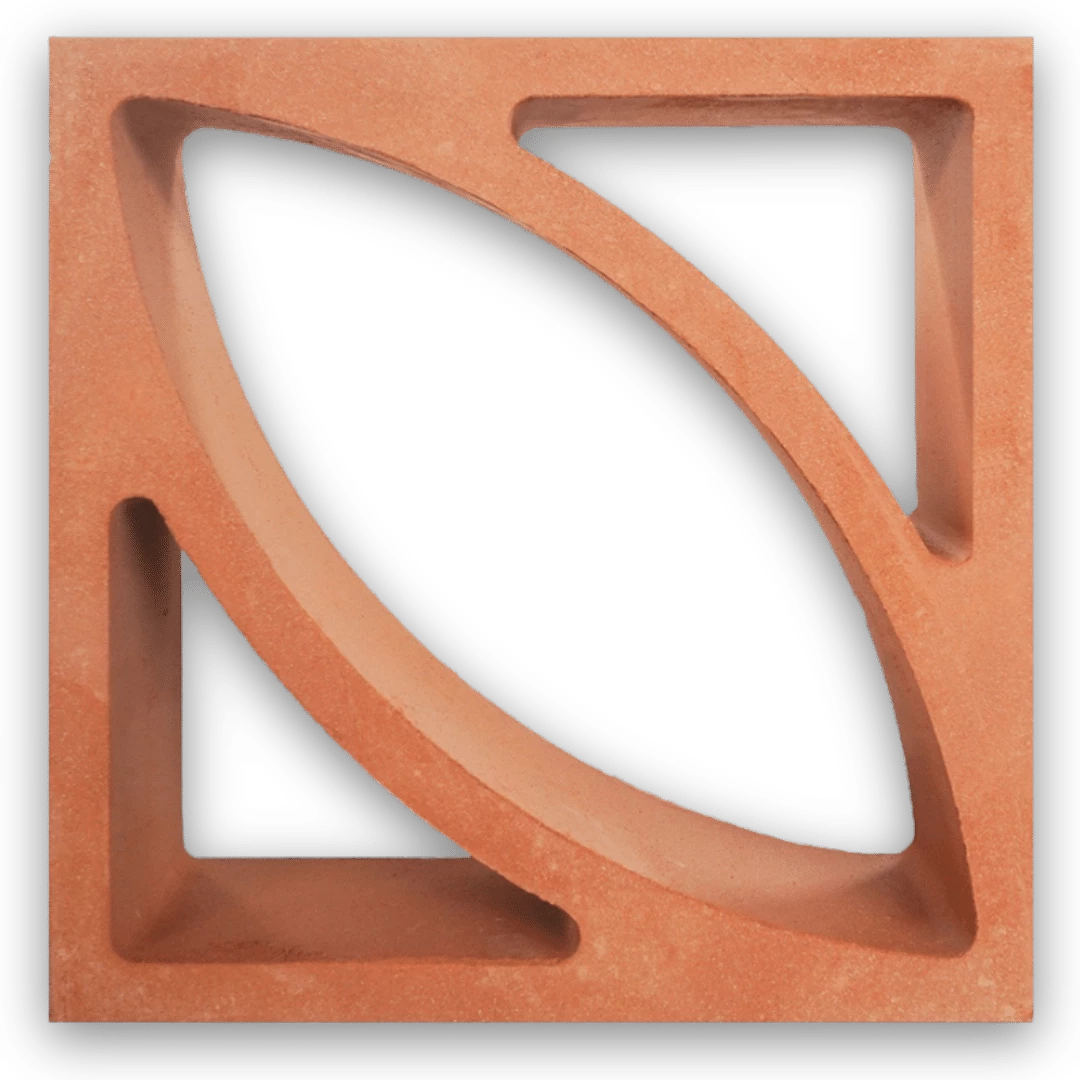

01 บัตเตอร์ฟาย Butterfly
22 × 22 × 6.5 ซม. · เส้นโค้งคู่ล้อมช่องรูปใบไม้แนวทแยง ให้ภาพคนละแนวเมื่อหมุนหนึ่งในสี่รอบ ส่วน 0° กับ 180° มีองค์ประกอบช่องเปิดใกล้เคียงกัน จึงไม่ควรนับเป็นสี่ลายใหม่
ภาพสินค้า: WATZADU · ดูรุ่นและรายละเอียด

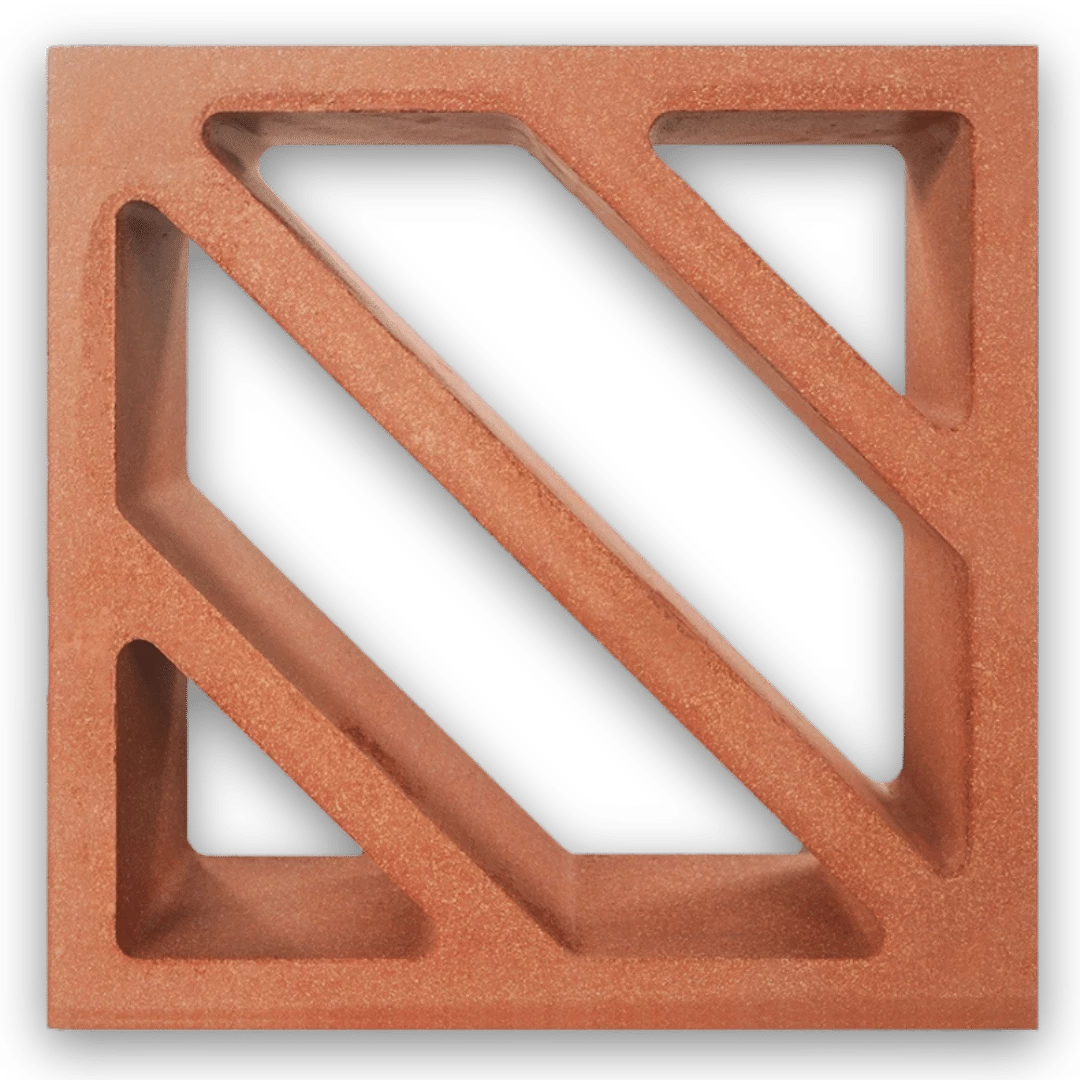

02 เดลต้า Delta
22 × 22 × 6.5 ซม. · เส้นทแยงช่วยให้เห็นทิศทางชัด 0°–180° อยู่ในแนวทแยงชุดเดียว และ 90°–270° เป็นอีกแนวหนึ่ง การหมุนครบสี่ทิศจึงไม่ได้แปลว่ามีสี่รูปทรงต่างกัน
ภาพสินค้า: WATZADU · ดูรุ่นและรายละเอียด

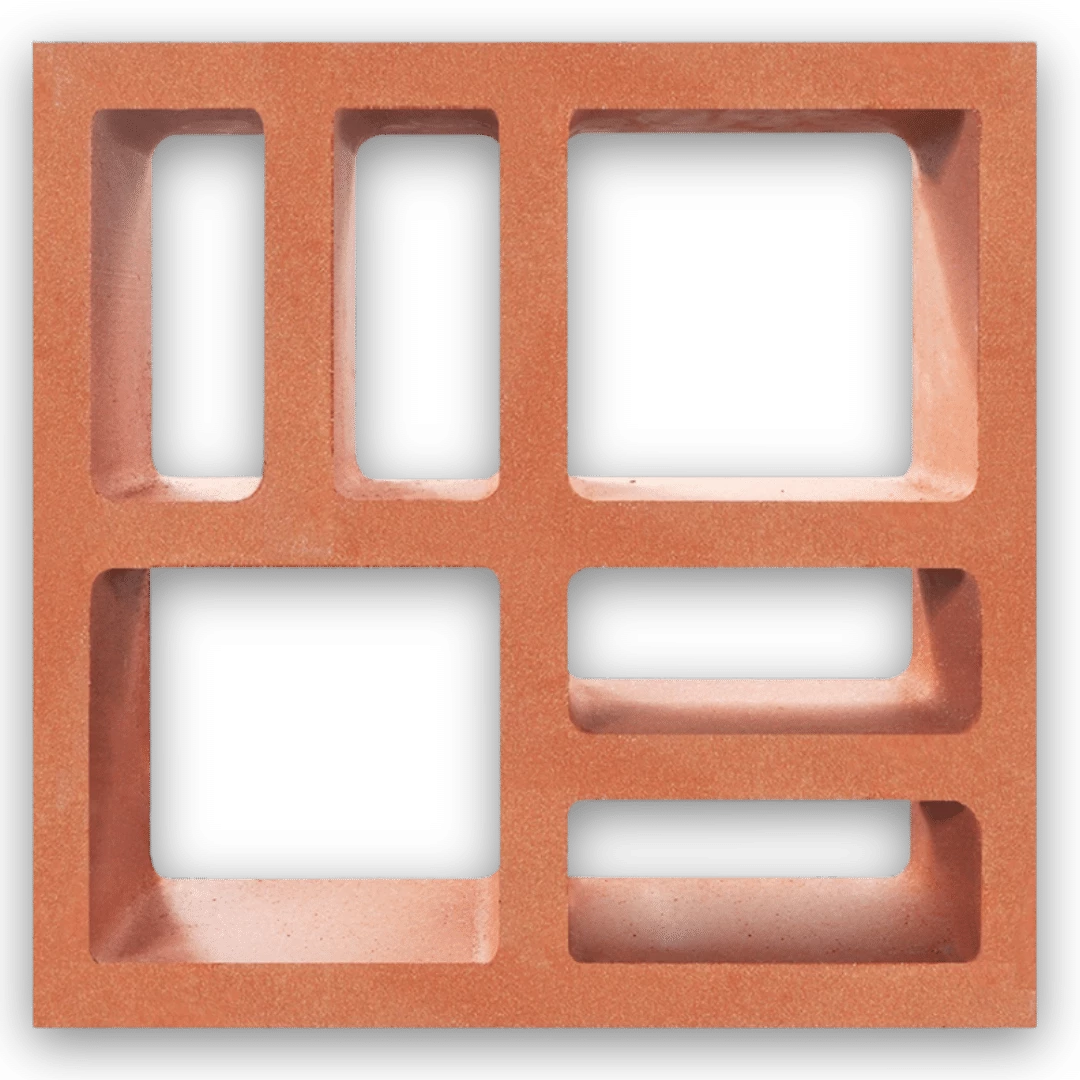

03 โรมัน Roman
22 × 22 × 6.5 ซม. · ช่องสี่เหลี่ยมยาวกับช่องสี่เหลี่ยมกว้างอยู่คนละตำแหน่ง หมุนแล้วตำแหน่งช่องแต่ละชุดเปลี่ยนตาม จึงเหมาะกับการดูครบทั้งสี่ด้านก่อนเลือกจังหวะ
ภาพสินค้า: WATZADU · ดูรุ่นและรายละเอียด

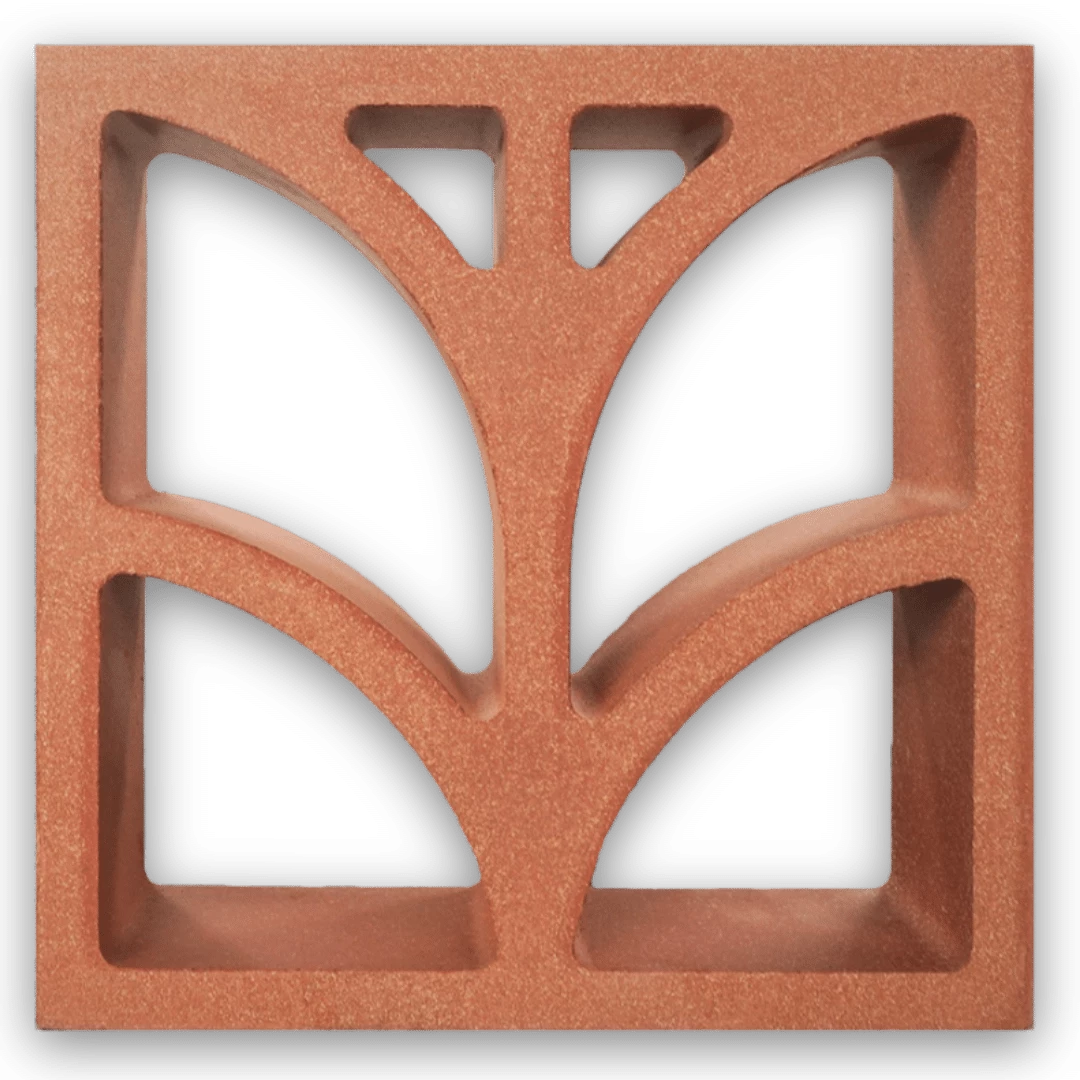

04 วายเชป Y Shape
22 × 22 × 6.5 ซม. · กิ่งโค้งมีทิศทางบน–ล่างชัด การหมุน 180° ทำให้กิ่งกลับหัว และ 90°–270° ทำให้แกนหลักเปลี่ยนเป็นแนวนอน การเลือกทิศเดียวหรือสลับจึงให้ความรู้สึกต่างกัน
ภาพสินค้า: WATZADU · ดูรุ่นและรายละเอียด

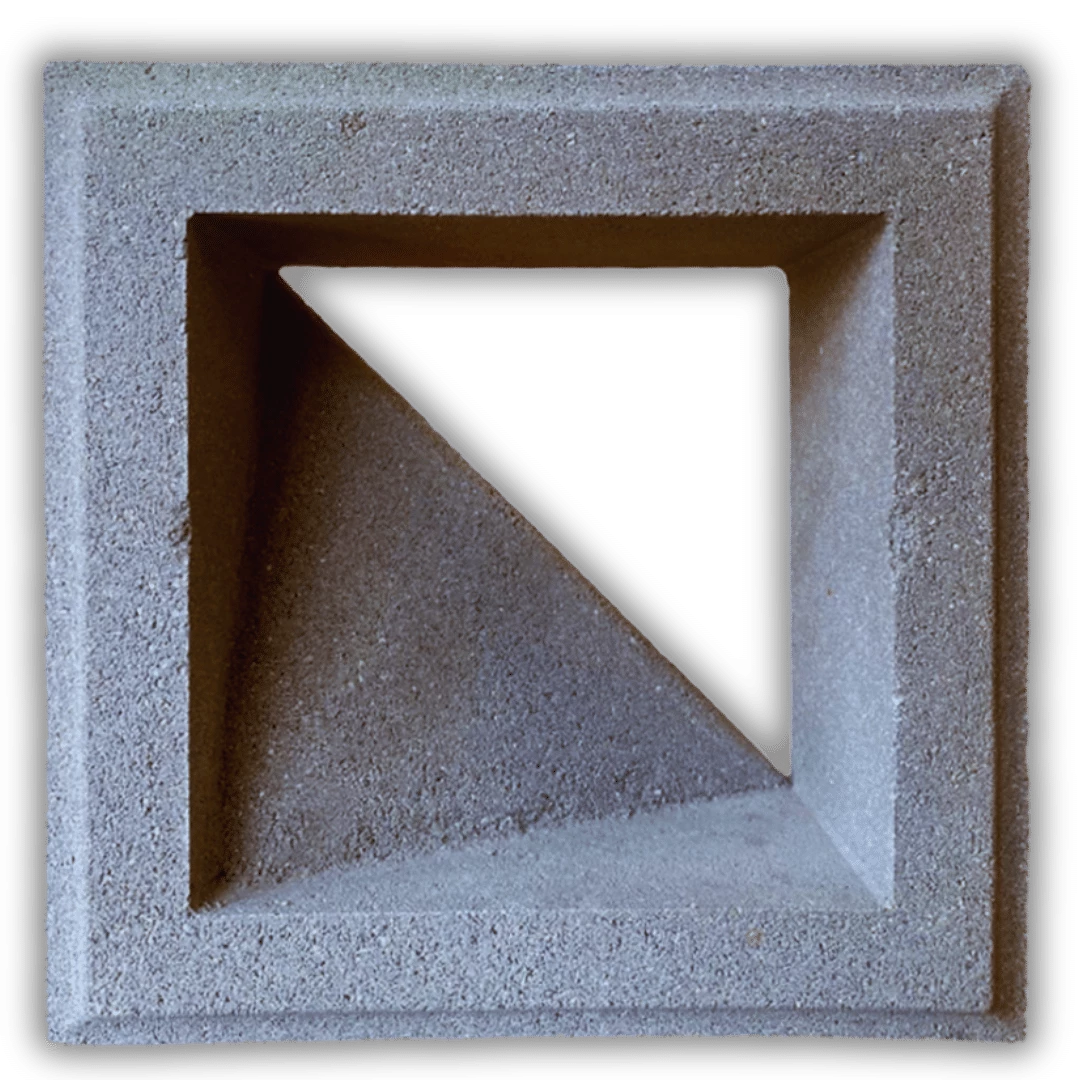

05 แมทริค Matrix
20 × 20 × 9 ซม. · พื้นที่ทึบสามเหลี่ยมกับช่องเปิดสามเหลี่ยมทำให้ตำแหน่งมุมทึบเป็นจุดสังเกต เมื่อหมุนแต่ละทิศ มุมทึบย้ายตำแหน่ง เหมาะกับการทดลองจังหวะสี่ทิศ
ภาพสินค้า: WATZADU · ดูรุ่นและรายละเอียด

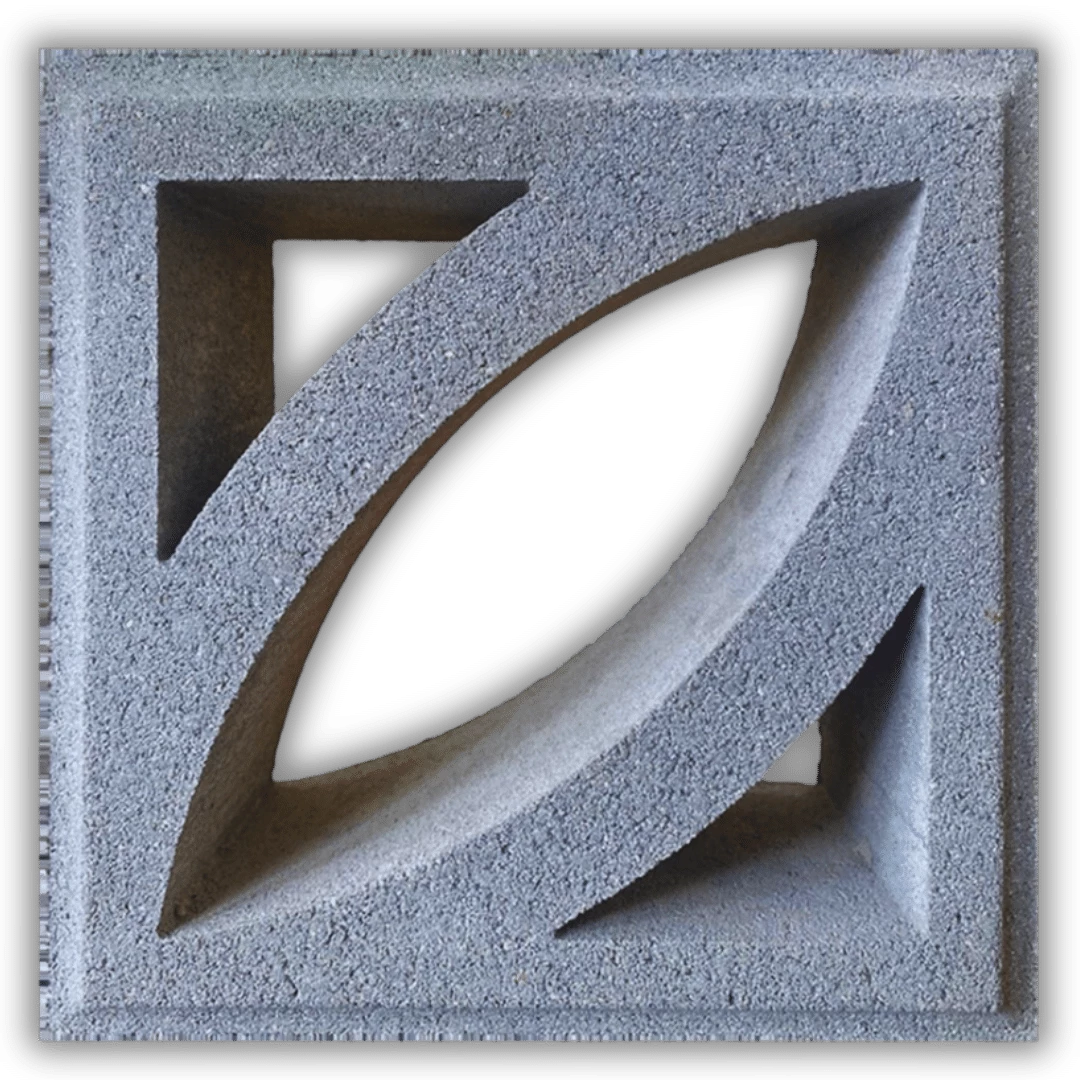

06 ลีฟ Leaf
20 × 20 × 9 ซม. · ช่องใบไม้แนวทแยงเปลี่ยนแนวเมื่อหมุน 90° ส่วนครึ่งรอบคงแกนใบไม้เดิมโดยประมาณ ต้องดูรูปทรงช่องเปิดแยกจากเงาหรือพื้นผิวที่ติดมากับรูปสินค้า
ภาพสินค้า: WATZADU · ดูรุ่นและรายละเอียด
เทียบสี่ทิศ และทดลองเรียงเป็นแผงเล็ก
ดูแต่ละก้อนแยกกันก่อน แล้วค่อยอ่านภาพรวมของแผง 2 × 2 การเรียงสี่ทิศไม่ได้ทำให้ทุกลายกลายเป็นสี่ลายใหม่เสมอไป หากองค์ประกอบมีสมมาตร การหมุนบางมุมอาจให้รูปช่องเปิดเดิม จุดที่เปลี่ยนในรูปสินค้าอาจเป็นผิวและแสง มากกว่ารูปทรงของลาย
01 ทดลองหมุนลายบัตเตอร์ฟาย Butterfly
เส้นโค้งคู่ล้อมช่องรูปใบไม้แนวทแยง ให้ภาพคนละแนวเมื่อหมุนหนึ่งในสี่รอบ ส่วน 0° กับ 180° มีองค์ประกอบช่องเปิดใกล้เคียงกัน จึงไม่ควรนับเป็นสี่ลายใหม่
0°90°180°270°ลองจังหวะ 2 × 2
วางคู่ 0°–90° เพื่อให้แนวใบไม้สลับทิศ ลองแผงเล็กก่อนใช้เป็นฉากหลังโต๊ะคาเฟ่
ผังตัวอย่างอ่านจากซ้ายไปขวา: แถวบน 0°–90° แถวล่าง 270°–180° เป็นผังดูทิศทางจากรูปหน้าก้อน ยังไม่กำหนดรอยต่อหรือระบบยึดสำหรับก่อจริง
02 ทดลองหมุนลายเดลต้า Delta
เส้นทแยงช่วยให้เห็นทิศทางชัด 0°–180° อยู่ในแนวทแยงชุดเดียว และ 90°–270° เป็นอีกแนวหนึ่ง การหมุนครบสี่ทิศจึงไม่ได้แปลว่ามีสี่รูปทรงต่างกัน
0°90°180°270°ลองจังหวะ 2 × 2
ใช้ 0°–90° สลับเป็นคู่เพื่อทดลองจังหวะหักมุม หรือใช้ทิศเดียวทั้งแผงสำหรับแนวเส้นที่ต่อเนื่อง
ผังตัวอย่างอ่านจากซ้ายไปขวา: แถวบน 0°–90° แถวล่าง 270°–180° เป็นผังดูทิศทางจากรูปหน้าก้อน ยังไม่กำหนดรอยต่อหรือระบบยึดสำหรับก่อจริง
03 ทดลองหมุนลายโรมัน Roman
ช่องสี่เหลี่ยมยาวกับช่องสี่เหลี่ยมกว้างอยู่คนละตำแหน่ง หมุนแล้วตำแหน่งช่องแต่ละชุดเปลี่ยนตาม จึงเหมาะกับการดูครบทั้งสี่ด้านก่อนเลือกจังหวะ
0°90°180°270°ลองจังหวะ 2 × 2
แผง 2 × 2 ที่ใช้สี่ทิศช่วยให้เห็นความสัมพันธ์ของช่องย่อย ลองเทียบกับการวางทิศเดียวก่อนขยายเป็นผนัง
ผังตัวอย่างอ่านจากซ้ายไปขวา: แถวบน 0°–90° แถวล่าง 270°–180° เป็นผังดูทิศทางจากรูปหน้าก้อน ยังไม่กำหนดรอยต่อหรือระบบยึดสำหรับก่อจริง
04 ทดลองหมุนลายวายเชป Y Shape
กิ่งโค้งมีทิศทางบน–ล่างชัด การหมุน 180° ทำให้กิ่งกลับหัว และ 90°–270° ทำให้แกนหลักเปลี่ยนเป็นแนวนอน การเลือกทิศเดียวหรือสลับจึงให้ความรู้สึกต่างกัน
0°90°180°270°ลองจังหวะ 2 × 2
วางตั้งทิศเดียวสำหรับแนวกิ่งที่อ่านง่าย หรือสลับ 0°–180° เป็นคู่ในฉากกั้นมุมพักผ่อน
ผังตัวอย่างอ่านจากซ้ายไปขวา: แถวบน 0°–90° แถวล่าง 270°–180° เป็นผังดูทิศทางจากรูปหน้าก้อน ยังไม่กำหนดรอยต่อหรือระบบยึดสำหรับก่อจริง
05 ทดลองหมุนลายแมทริค Matrix
พื้นที่ทึบสามเหลี่ยมกับช่องเปิดสามเหลี่ยมทำให้ตำแหน่งมุมทึบเป็นจุดสังเกต เมื่อหมุนแต่ละทิศ มุมทึบย้ายตำแหน่ง เหมาะกับการทดลองจังหวะสี่ทิศ
0°90°180°270°ลองจังหวะ 2 × 2
จัด 2 × 2 โดยให้ทิศหมุนวนรอบศูนย์กลาง แล้วเทียบกับแผงทิศเดียวสำหรับทางเข้าหรือฟาซาด
ผังตัวอย่างอ่านจากซ้ายไปขวา: แถวบน 0°–90° แถวล่าง 270°–180° เป็นผังดูทิศทางจากรูปหน้าก้อน ยังไม่กำหนดรอยต่อหรือระบบยึดสำหรับก่อจริง
06 ทดลองหมุนลายลีฟ Leaf
ช่องใบไม้แนวทแยงเปลี่ยนแนวเมื่อหมุน 90° ส่วนครึ่งรอบคงแกนใบไม้เดิมโดยประมาณ ต้องดูรูปทรงช่องเปิดแยกจากเงาหรือพื้นผิวที่ติดมากับรูปสินค้า
0°90°180°270°ลองจังหวะ 2 × 2
จับคู่ 0°–90° ให้ใบไม้เปลี่ยนแนวเป็นจังหวะในแผงคอนกรีต ไม่ต้องใช้ช่องสี่เหลี่ยมเป็นลายหลัก
ผังตัวอย่างอ่านจากซ้ายไปขวา: แถวบน 0°–90° แถวล่าง 270°–180° เป็นผังดูทิศทางจากรูปหน้าก้อน ยังไม่กำหนดรอยต่อหรือระบบยึดสำหรับก่อจริง
จะใช้ทิศเดียว สลับคู่ หรือหมุนวนดี
ทิศเดียวทั้งแผง เหมาะเมื่ออยากให้สายตาอ่านแนวเส้นง่าย เช่น ใช้เดลต้าแนวเดียวกับเส้นทางเดิน หรือวายเชปตั้งขึ้นตลอดฉากหลัง มุมโต๊ะและเฟอร์นิเจอร์จะเป็นจุดเด่น ขณะที่ผนังช่วยสร้างพื้นหลังที่มีจังหวะสม่ำเสมอ
สลับสองทิศ เหมาะกับการเปลี่ยนแนวใบไม้หรือเส้นทแยงโดยยังคุมผังให้จำง่าย จับคู่ 0°–90° เป็นหนึ่งหน่วยซ้ำ แล้วตรวจรอยต่อของหน่วยนั้นกับหน่วยข้าง ๆ ตั้งแต่แผงเล็ก การตั้งชื่อว่าลายก้างปลา ลายใบไม้คู่ หรือแนวซิกแซ็กควรเกิดจากผังที่ดูแล้วเห็นจริง ไม่ใช่เพียงชื่อของก้อน
หมุนวนสี่ทิศ เหมาะกับรุ่นที่ตำแหน่งช่องหรือพื้นที่ทึบเปลี่ยนชัด เช่น แมทริค หรือการทดลองจัดโรมันให้ช่องย่อยสัมพันธ์กัน ควรเลือกระหว่างจุดเด่นกลางแผงกับจังหวะต่อเนื่องทั้งผืนก่อนวางเฟอร์นิเจอร์ เพื่อไม่ให้บริเวณที่ต้องการโชว์ถูกตู้หรือพนักเก้าอี้บัง
ก่อนนำผังสวยไปก่อจริง
อิฐแดงในตัวอย่างนี้มีขนาด 22 × 22 × 6.5 ซม. ส่วนคอนกรีตตระกูล A ที่เลือกมีขนาด 20 × 20 × 9 ซม. ตามแคตตาล็อก จึงทำผังแยกแต่ละวัสดุ การเห็นสองสีอยู่ในบทความเดียวกันไม่ได้หมายความว่านำมาสลับในตารางเดียวกันได้ทันที ต้องตรวจโมดูลรวมรอยต่อ ความหนา ระดับผิว และระบบรองรับกับผู้ติดตั้งก่อน
ให้ทำผังระบุชื่อรุ่นและลูกศรทิศทางทุกตำแหน่ง ตรวจหน้าก้อนจริงว่าขอบสัมผัสปูนและรูปทรงเหมาะกับการวางที่ต้องการหรือไม่ แล้ววางแผงตัวอย่างบนพื้นเรียบก่อนก่อ การหมุนก้อนให้สวยไม่ใช่การยืนยันว่าก้อนรับแรงหรือผนังยึดได้ในทุกทิศ โดยเฉพาะฟาซาดและผนังภายนอกต้องให้ผู้ออกแบบตรวจกรอบยึด จุดรองรับ และแรงด้านข้างตามหน้างาน
แนวทางของ CMHA: Concrete Masonry Screen Walls อธิบายว่ารูปแบบ ขนาด และความหนาของ screen units มีหลากหลาย และการออกแบบผนังต้องพิจารณาหน้าที่ ตำแหน่ง แรงลม และระบบรองรับร่วมกัน บทความนี้ใช้แนวคิดการออกแบบเท่านั้น ไม่ใช้ค่าหรือวิธีทดสอบในมาตรฐานต่างประเทศเป็นการรับรองสินค้ารุ่นที่แสดง
คำถามที่พบบ่อย
อิฐช่องลมทุกลายหมุนแล้วได้สี่ลายใหม่ไหม?
ไม่เสมอไป ต้องดูสมมาตรขององค์ประกอบช่องเปิด เช่น ลายใบไม้แนวทแยงหรือเส้นทแยงบางรุ่น หมุน 180° แล้วแนวหลักยังเหมือนเดิม การหมุน 90° อาจเปลี่ยนแนวชัดกว่า ควรเทียบรูปสี่ทิศและแผงทดลองก่อนนับเป็นไอเดียใหม่
หมุนในรูปสวยแล้วก่อทิศนั้นได้ทันทีหรือไม่?
ยังต้องตรวจรายละเอียดก้อนจริง รอยต่อ ระบบยึด และแบบก่อ ภาพสาธิตอธิบายการวางลาย ไม่ได้ยืนยันสมรรถนะการรับแรงของก้อนทุกทิศ
หมุนแล้วลมจะผ่านมากขึ้นหรือเปล่า?
การหมุนในระนาบหน้าก้อนไม่ได้เพิ่มพื้นที่ช่องเปิดของก้อนเอง ผลการระบายอากาศจริงยังเกี่ยวข้องกับทิศลม ตำแหน่งช่องรับ–ช่องออก ความหนา และสิ่งกีดขวาง จึงไม่อ้างเปอร์เซ็นต์ลมเพิ่มจากภาพหมุนลาย
ผสมอิฐสีส้มกับสีเทาในแผงเดียวกันได้ไหม?
ต้องตรวจรุ่นและโมดูลก่อน อิฐสองกลุ่มในตัวอย่างมีขนาดและความหนาต่างกัน ทางเลือกเริ่มต้นคือแยกเป็นคนละช่วงแผง แล้วให้ผู้ออกแบบกำหนดรอยต่อและระบบรองรับที่เหมาะกับแต่ละวัสดุ
ต่อยอดจากทิศทางไปสู่จังหวะของผนัง
เมื่อเลือกมุมหมุนได้แล้ว ขั้นต่อไปคือกำหนดระยะซ้ำ จำนวนก้อน และตำแหน่งแผง อ่าน มิกซ์ลายอิฐช่องลมให้ลงตัว: วางขนาด จังหวะลาย ช่องเปิด และรอยต่ออย่างไร เพื่อจัดโมดูล และอ่าน อิฐแดงช่องลมกับอิฐบล็อกช่องลม ต่างกันอย่างไร เพื่อเลือกกลุ่มวัสดุให้เหมาะกับงานก่อนเลือกลาย
