กระเบื้องหลังคาดินเผาแต่ละรูปทรงมีระบบซ้อนต่างกัน จุดที่ต้องเข้าใจก่อนเริ่มคือ ตัวสั้นกับตัวยาวทำงานร่วมกันอย่างไร แผ่นบนปิดรอยต่อแผ่นล่างตรงไหน และหม่อมหนึ่งชั้นกับสองชั้นต่างกันอย่างไร เมื่อเลือกระบบมุงแล้วจึงกำหนดระยะแป จำนวนแผ่น และน้ำหนักตามแบบ

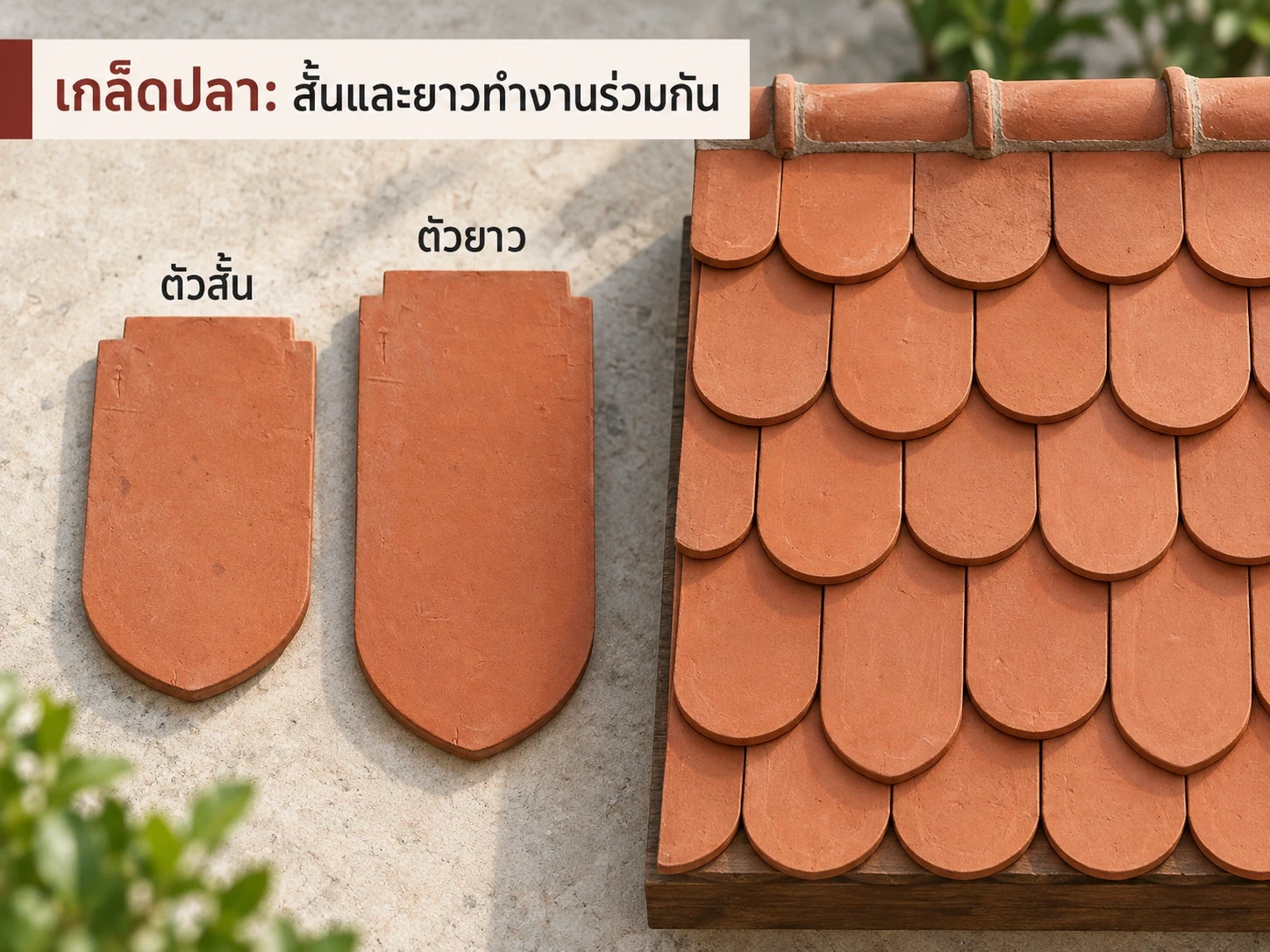

เกล็ดปลา: ตัวสั้นกับตัวยาวต้องใช้ร่วมกันตามระบบ
เกล็ดปลาที่ขายเป็นชุดสั้น–ยาวต้องใช้ทั้งสองขนาดตามผังมุง รุ่นของร้านมีสั้น 14×19×1.2 ซม. และยาว 14×25×1.2 ซม. คำว่า “สลับกัน” จึงมีทั้งเรื่องการใช้ชิ้นสั้น–ยาวร่วมกันและการสับรอยต่อ ไม่ควรแปลว่าเลือกสุ่มวางสั้นหนึ่งแผ่นยาวหนึ่งแผ่นโดยไม่ดูระบบ
หลักที่ตรวจจากผู้ผลิตได้ชัดคือเริ่มที่แผ่นเชิงชายแถวล่าง แล้วให้แผ่นด้านบนอยู่กึ่งกลางรอยต่อสองแผ่นด้านล่าง ทำซ้ำขึ้นไปทางสันหลังคา รอยต่อจึงไม่ต่อเป็นเส้นตรงตลอดผืน ส่วนตำแหน่งชิ้นสั้น–ยาวบนแปและสัดส่วนจำนวนต้องใช้แผนผังของรุ่นที่สั่ง โดยเฉพาะเมื่อเลือกปลายแหลมหรือซ่อมหลังคาเดิม
อ่านหลักการแถวเริ่มต้นและสับรอยต่อจาก คู่มือเกล็ดปลา Stone Mark ซึ่งเป็นระบบของผู้ผลิตนั้น ใช้ประกอบความเข้าใจและเทียบคู่มือของสินค้าที่เลือก ไม่ใช้ขนาดจากคนละโรงงานแทนกัน

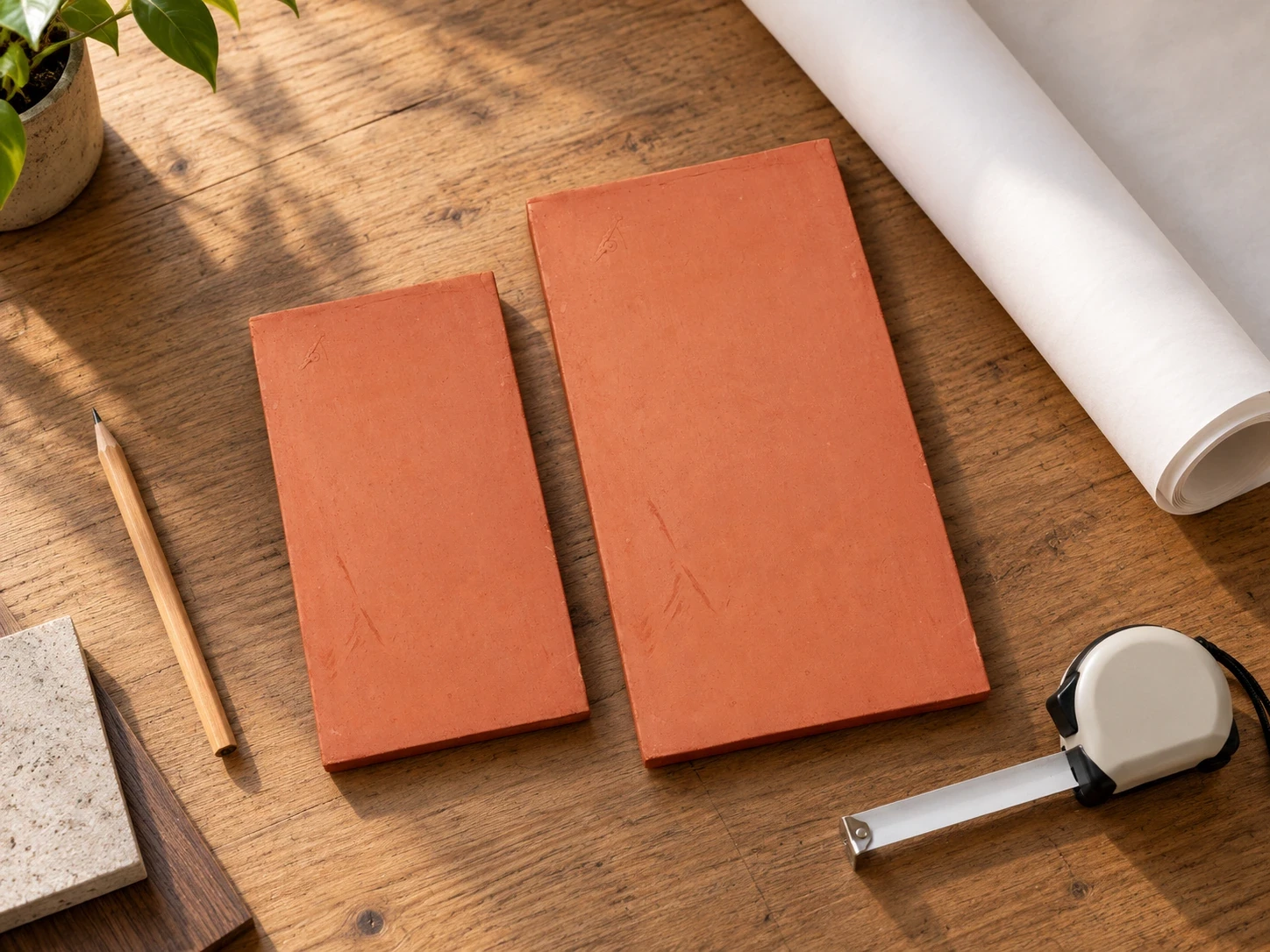

เตรียมตัวอย่างก่อนกำหนดแป
ภาพแผ่นหม่อมและแบบสำหรับตรวจระบบ ระยะแปต้องใช้ข้อมูลของขนาดนั้น ไม่ใช้แผ่นเล็กและกลางแทนกัน

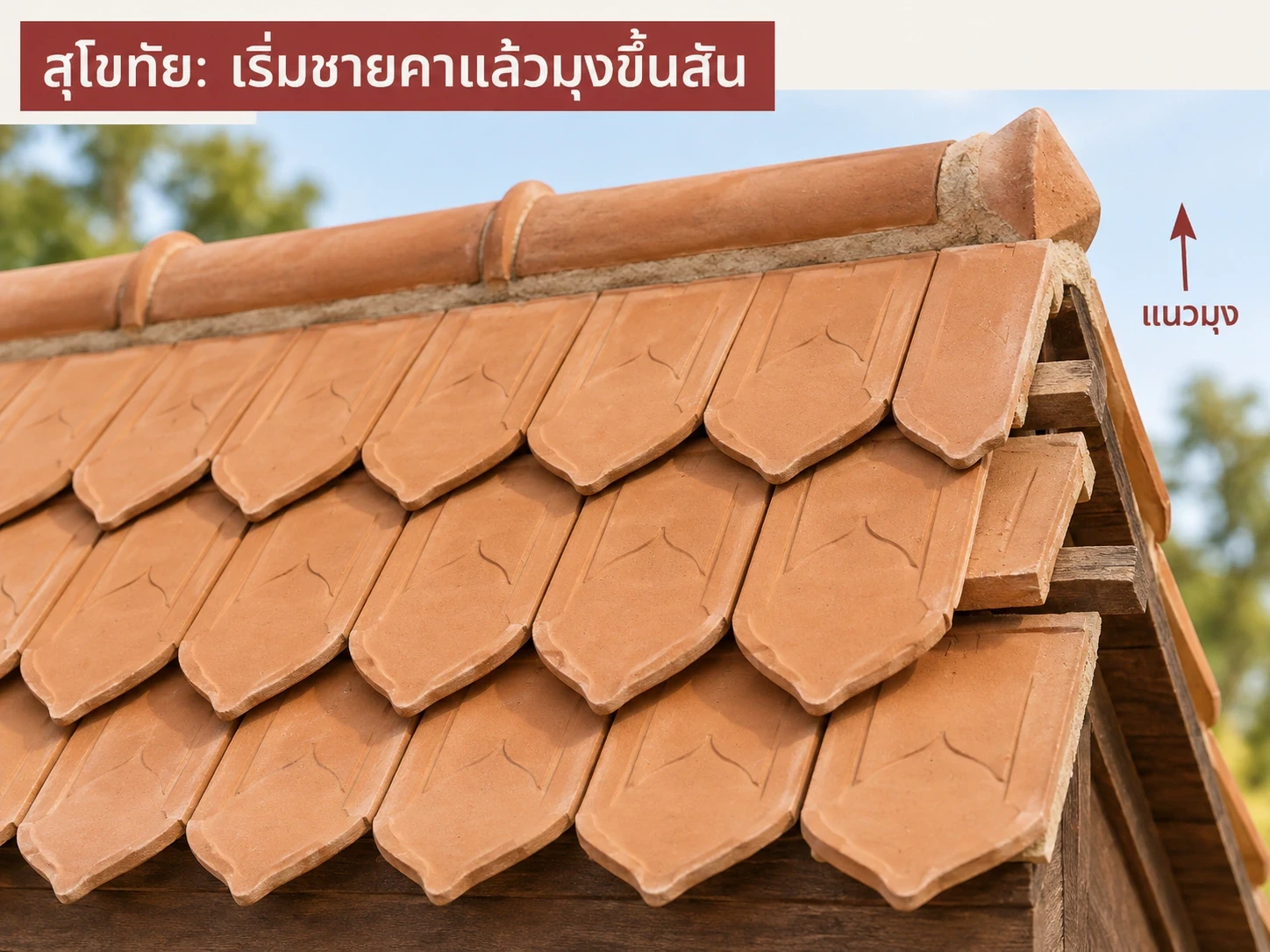

สุโขทัย: เริ่มจากเชิงชาย แล้วมุงขึ้นสันโดยสับรอยต่อ
แถวล่างสุดของระบบสุโขทัยที่มีเชิงชายใช้แผ่นเริ่มต้นปลายตัดให้แนวชายคาเต็ม จากนั้นมุงตัวสุโขทัยขึ้นไป โดยจัดกึ่งกลางแผ่นบนเหนือรอยต่อแผ่นล่าง หลักนี้ช่วยให้มองผืนหลังคาเห็นแนวที่สม่ำเสมอและเข้าใจทางซ้อนของแผ่น
เชิงชายเป็นชิ้นของระบบมุง ไม่ใช่นำสุโขทัยปกติมาตัดปลายหน้างานเอง ทุกช่วงเปลี่ยนแนว เช่น สัน ตะเข้ และบริเวณชนผนัง ต้องใช้รายละเอียดครอบหรือรอยต่อที่ตรงแบบ อ่านภาพและหลักการจาก คู่มือสุโขทัย Stone Mark และยืนยันอุปกรณ์ของรุ่นที่ร้านจัดส่งก่อนทำแป

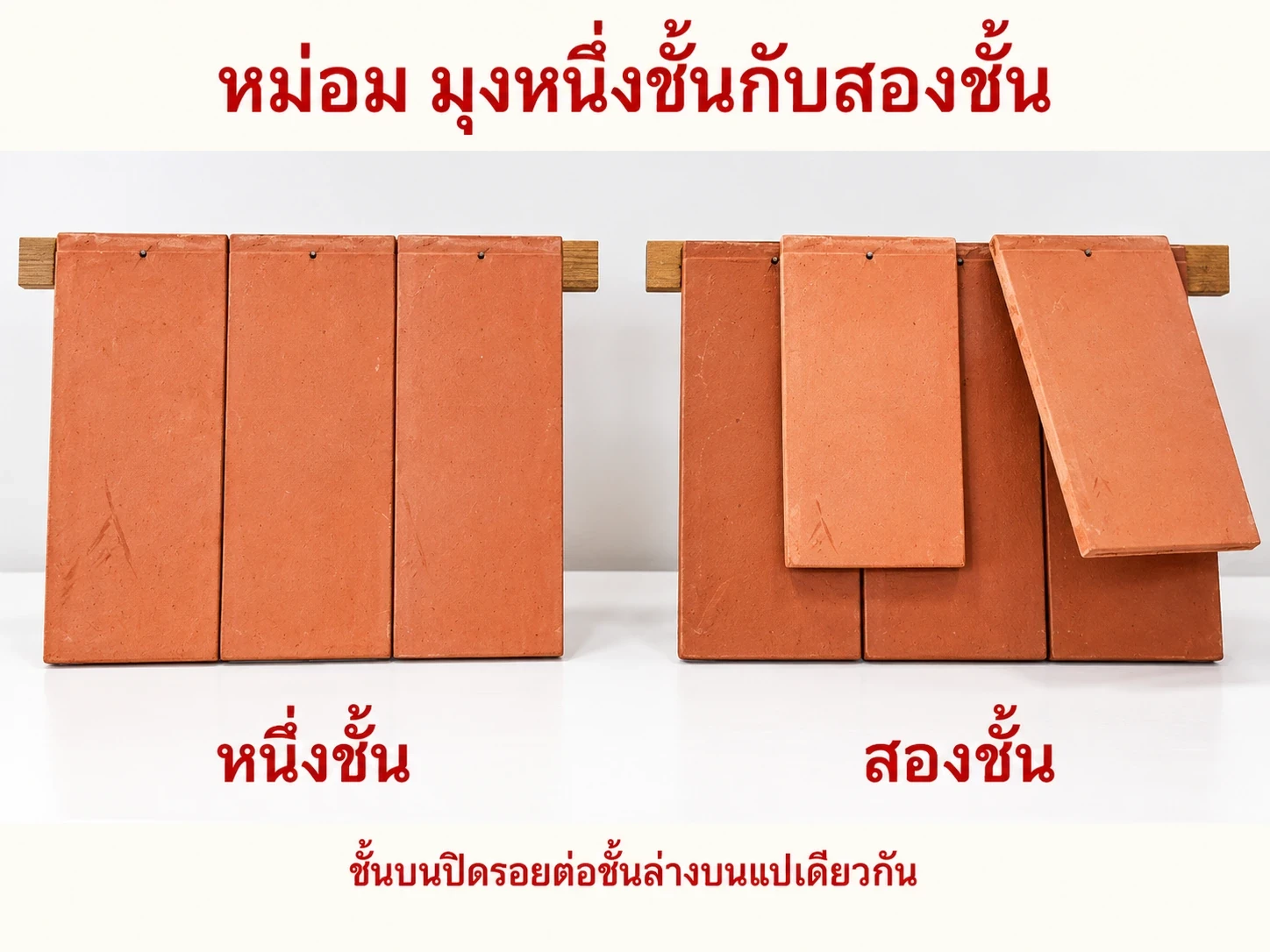

หม่อมมุงหนึ่งชั้นกับสองชั้นต่างกันตรงไหน?
หนึ่งชั้น ใช้หนึ่งชั้นแผ่นบนแปแต่ละแนว แล้วแถวถัดขึ้นไปซ้อนและสับรอยต่อของแถวล่างตามระบบ สองชั้น ใช้สองชั้นบนแปเดียวกัน โดยเลื่อนแผ่นชั้นบนให้ปิดรอยต่อระหว่างแผ่นชั้นล่าง จึงไม่ใช่เพียงขยับแปให้ถี่ขึ้นแล้วเรียกว่า “สองชั้น”
รายงานวิจัยกระเบื้องดินเผาของจุฬาลงกรณ์มหาวิทยาลัยอธิบายความต่างนี้ไว้ในหัวข้อการมุงหนึ่งและสองชั้น หน้าเอกสาร 11–12 (PDF หน้า 23–24) และยกหม่อมเป็นตัวอย่างมุงสองชั้น การเพิ่มชั้นเพิ่มปริมาณกระเบื้องและน้ำหนักที่โครงรับ จึงต้องให้แบบโครงสร้างและรายการวัสดุสอดคล้องกัน ไม่เลือกสองชั้นจากความสวยเพียงอย่างเดียว
หม่อมปลายตรงมีขอบตรงอยู่แล้ว การเริ่มชายคาจึงต่างจากเกล็ดปลาหรือสุโขทัยที่มีชิ้นเชิงชายเฉพาะ แต่ยังต้องกำหนดแปแรก ระยะยื่น และการยึดตามระบบจริง
ระยะแปเท่าไร? เริ่มจากสเปกรุ่น ไม่ใช้ตัวเลขเดียวทั้งหมวด

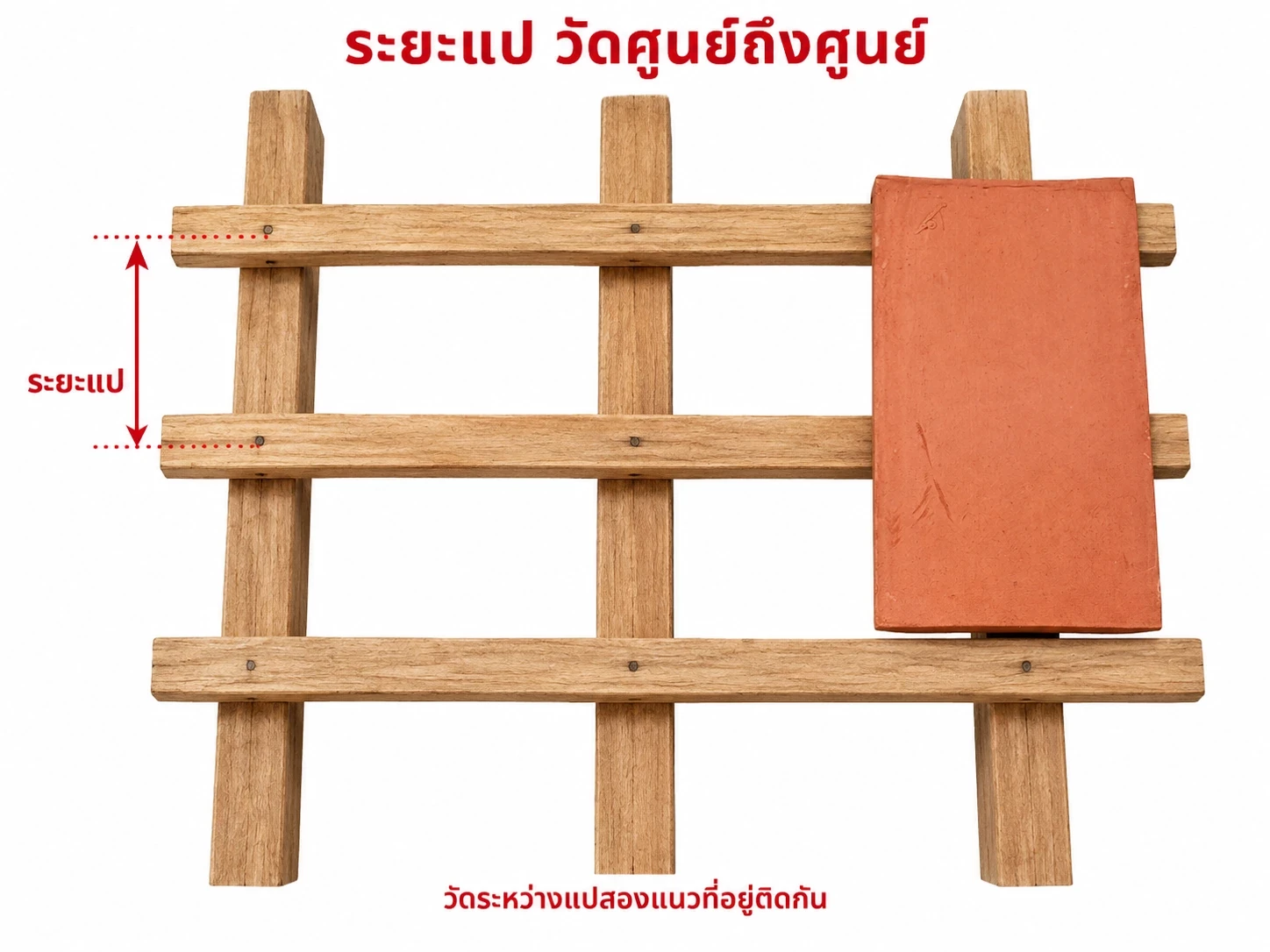

แปหรือระแนงเป็นแนวรองรับกระเบื้องที่พาดขวางทางลาดหลังคา ระยะแปวัดระหว่างแนวที่อยู่ติดกัน ส่วนจันทันเป็นสมาชิกโครงที่วิ่งตามทางลาด การวัดสองอย่างนี้ให้ผลคนละเรื่อง
ข้อมูลสเปกในรายการร้านระบุตัวเลขเริ่มต้นดังนี้ ต้องตรวจรุ่นจริงและระบบหนึ่ง/สองชั้นก่อนนำไปกำหนดแปหน้างาน:
| รุ่นในรายการร้าน | ขนาดแผ่น (ซม.) | ระยะแปที่ระบุ |
|---|---|---|
| หม่อมกลางธรรมชาติ | 13×23×1.3 | 9 ซม. (แคตตาล็อก V5 หน้า 19) |
| หม่อมเล็กธรรมชาติ | 12×20×1 | 10 ซม. |
| เกล็ดปลายาวธรรมชาติ | 14×25×1.2 | 12 ซม. |
| สุโขทัยธรรมชาติ | 17×28×1.5 | 9 ซม. |
ตัวเลขต่างกันระหว่างผู้ผลิตได้ เช่น กระเบื้องบ้านไทยระบุหม่อม 13×23.5 ซม. ใช้ระแนง 10 ซม. ขณะที่งานวิจัย KMITL ศึกษาหม่อม 13×22 ซม. ที่ระยะ 10 ซม. ตัวอย่างเหล่านี้ไม่ใช่สเปกหม่อมกลาง 13×23 ซม. ของร้าน และไม่ควรเลือกตัวเลขจากชื่อ “หม่อม” เพียงคำเดียว
ก่อนมุงจริงให้ตกลง 5 รายการ
- รุ่น ขนาด สี และชุดชิ้นประกอบที่ส่งจริง
- จำนวนชั้นและผังการวางตัวสั้น–ยาวหรือแผ่นหม่อม
- ความลาด ระยะแปแรก และระยะแปแนวทั่วไปตามแบบ
- อุปกรณ์ยึดและรายละเอียดสัน ตะเข้ ชายคา และชนผนัง
- พื้นที่ผิวหลังคา อัตราใช้และน้ำหนักของระบบที่เลือก
ทดลองมุงแผงตัวอย่างตามคู่มือก่อนทำทั้งผืน จะเห็นแนวชายคา การปิดรอยต่อ และชิ้นที่ต้องสั่งเพิ่มได้ชัด ภาพในบทความเป็นภาพจำลองอธิบายหลักการ ไม่ใช้แทนแบบติดตั้งที่ผู้ผลิตรับรอง
แหล่งข้อมูลประกอบ
- Stone Mark: เกล็ดปลา — ชิ้นเชิงชาย สั้น ยาว และการสับรอยต่อ
- Stone Mark: สุโขทัย — แถวเริ่มต้นและแนวซ้อน
- รายงานวิจัย RDG60T0066 ปี 2561 — หลักการมุงหนึ่งและสองชั้น หน้าเอกสาร 11–12
- งานวิจัยสถาปัตยกรรม KMITL ปี 2560 — ตัวอย่างระยะแปของรุ่นที่ศึกษา
- กระเบื้องบ้านไทย: หม่อม — ขนาดรุ่นและระยะระแนงของผู้ผลิต
ตรวจข้อมูลและรายการสินค้าวันที่ 10 ตุลาคม 2569
เลือกสินค้าให้ตรงงาน
ดู กระเบื้องดินเผาหลังคาทุกรูปทรง และอ่าน วิธีคำนวณกระเบื้องพร้อมชิ้นประกอบ เพื่อเตรียมรายการให้ครบ
ส่งรูปแบบอาคาร รุ่น สี พื้นที่หลังคา และจังหวัดจัดส่งเพื่อ ขอราคาพร้อมส่งทาง LINE หรือ โทร 064-978-8795
ข้อมูลรุ่นและเงื่อนไขราคา
เกล็ดปลาสั้น 14×19×1.2 ซม. และยาว 14×25×1.2 ซม. อ้างอิงระยะแป 12 ซม.; หม่อมเล็ก 12×20×1 ซม. ระยะแป 10 ซม.; หม่อมกลาง 13×23×1.3 ซม. และสุโขทัย 17×28×1.5 ซม. ระยะแป 9 ซม. ขนาดนี้เป็นแผ่นเต็ม ไม่ใช่พื้นที่ปิดหลังคาสุทธิหลังซ้อน
ตรวจหน้าสินค้าบริษัทวันที่ 12 ตุลาคม 2569: ราคาซื้อขายจริงยืนยันตามรุ่น สี จำนวน และปลายทางในใบเสนอราคา ตรวจวันที่ออกและวันหมดอายุ แยกราคาสินค้า VAT ค่าขนส่ง ค่าลงสินค้า อุปกรณ์และค่าแรง ไม่ใช้ตัวเลขราคาเฉลี่ยที่ไม่มีใบราคาตรงรุ่น
ดู เกล็ดปลายาว · หม่อมกลาง · สุโขทัย เพื่อเทียบรายการจริงก่อนขอราคา
ยึดระยะตรงรุ่นจากแคตตาล็อกบริษัท
หน้า 17–18 ระบุเกล็ดปลา: แผ่นยาววางบนแปและแผ่นสั้นซ้อนปิดรอยต่อเป็นคู่บนแปเดียวกัน ระยะแปอ้างอิง 12 ซม. สั้น 14×19×1.2 และยาว 14×25×1.2 ซม. ไม่ใช่สูตรสลับขนาดแบบสุ่มทั้งผืน
หม่อมหน้า 19 ระบุเล็ก 12×20×1 ซม. แป 10 ซม. และกลาง 13×23×1.3 ซม. แป 9 ซม. สุโขทัยหน้า 20 แป 9 ซม. ค่าเหล่านี้ยังต้องจับคู่แบบมุง จำนวนชั้น ความลาดและการยึดของงานจริงก่อนทำโครง
ตรวจรุ่นใน กระเบื้องเกล็ดปลา ปลายมน · กระเบื้องหม่อม · กระเบื้องสุโขทัย
สินค้าที่ใช้อ้างอิง: กระเบื้องเกล็ดปลา สั้น · กระเบื้องเกล็ดปลา ยาว · กระเบื้องหม่อม กลาง 5×9"
อ่านต่อเพื่อเตรียมรายการ: วิธีมุงกระเบื้องเกล็ดปลา แผ่นสั้น–ยาว ระยะแป และระยะซ้อน · กระเบื้องหม่อมรุ่นเล็ก–กลาง ต่างกันอย่างไร และเตรียมมุงแบบไหน
หลักฐานขนาดและรูปทรง: แคตตาล็อก WATZADU เวอร์ชัน 5 หน้า 17, 18, 19, 20 ตรวจ 14 ตุลาคม 2569 ใช้ประกอบการเลือกรุ่นและตรวจตัวอย่างจริง
