เตรียมช่องเข้า–ออกบ่อพักจากแบบ: ทิศทาง ระดับท้องท่อ และฉบับแก้ไข

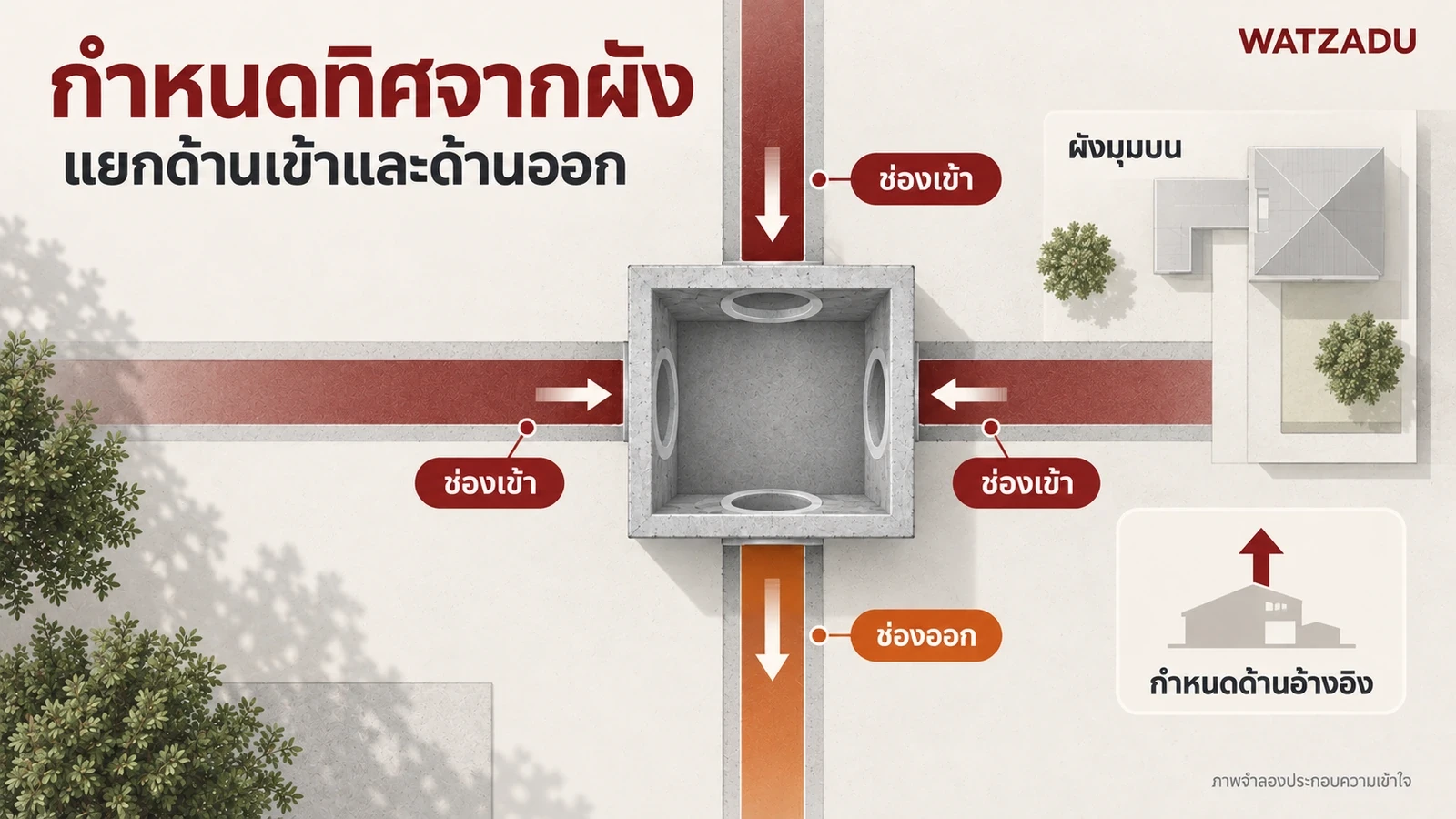

เริ่มจากเลขบ่อและด้านอ้างอิงในผัง

ระบุเลขบ่อหรือตำแหน่งที่ทุกฝ่ายใช้ตรงกัน แล้วกำหนดด้านอ้างอิงจากผัง เช่น ด้านถนน ด้านอาคาร หรือทิศที่แบบระบุ แต่ละแนวควรมีชื่อช่องและหมายเหตุว่าเข้า หรือออกจากบ่อตามแบบ

ตัวอย่างแบบผู้ผลิต Oldcastle แสดงแปลนกับรูปด้านแยกกัน และมีหมายเหตุให้ผู้รับเหมาทวนขนาดและตำแหน่งช่องทั้งหมด หลักการตรวจข้ามมุมมองนี้ใช้เตรียมคำถามกับโรงงานได้ ไม่ใช้มิติหรือสเปกของ Oldcastle แทนสินค้า WATZADU ตัวอย่างแบบผู้ผลิต Oldcastle: หมายเหตุช่องเปิด

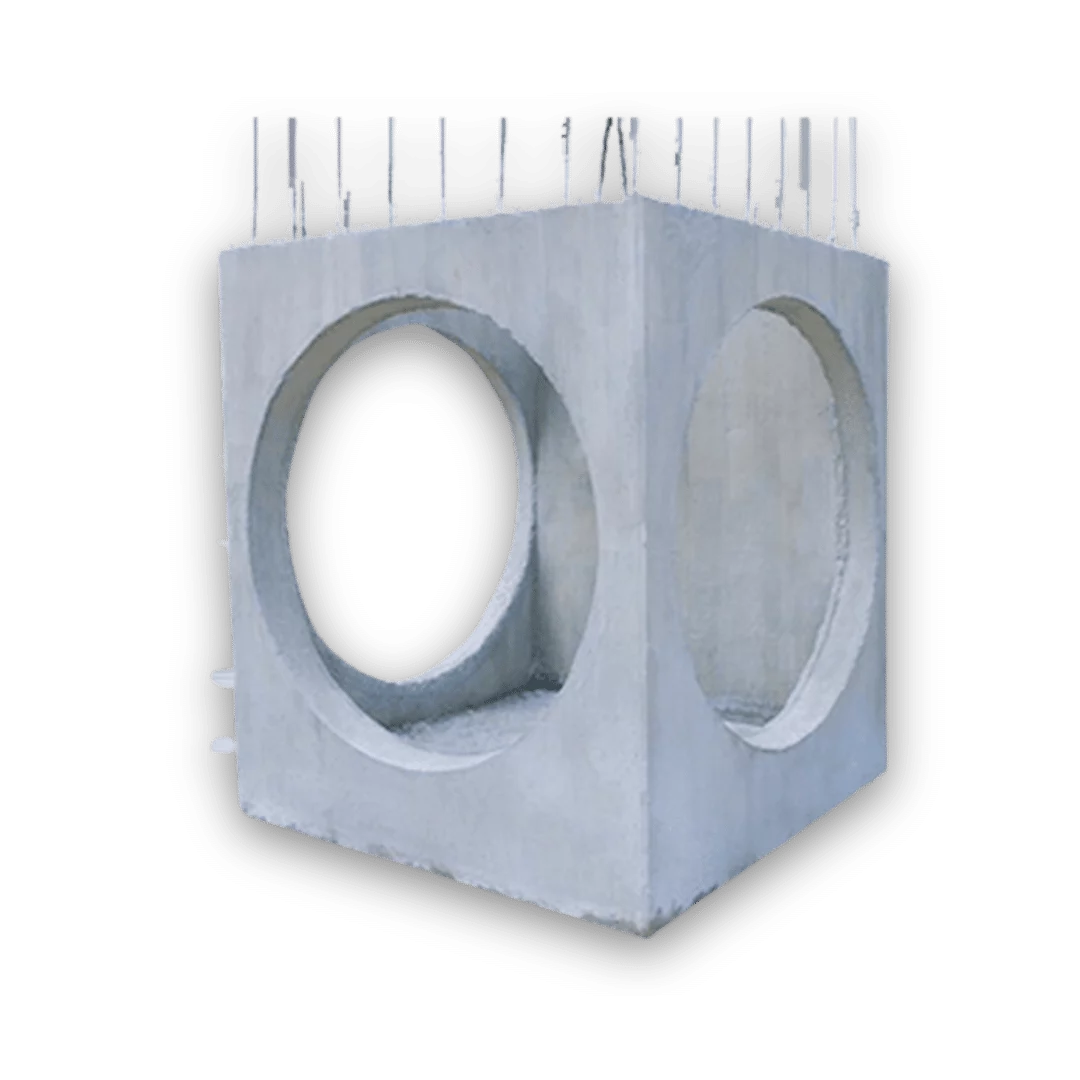

อย่าใช้รูปสินค้าที่ถ่ายเฉียงระบุทิศจริง รูปมีไว้ดูรูปทรงและผิว ส่วนจำนวนช่อง ด้านที่เปิด และเงื่อนไขผลิตต้องยืนยันจากแบบของรุ่นที่เสนอ

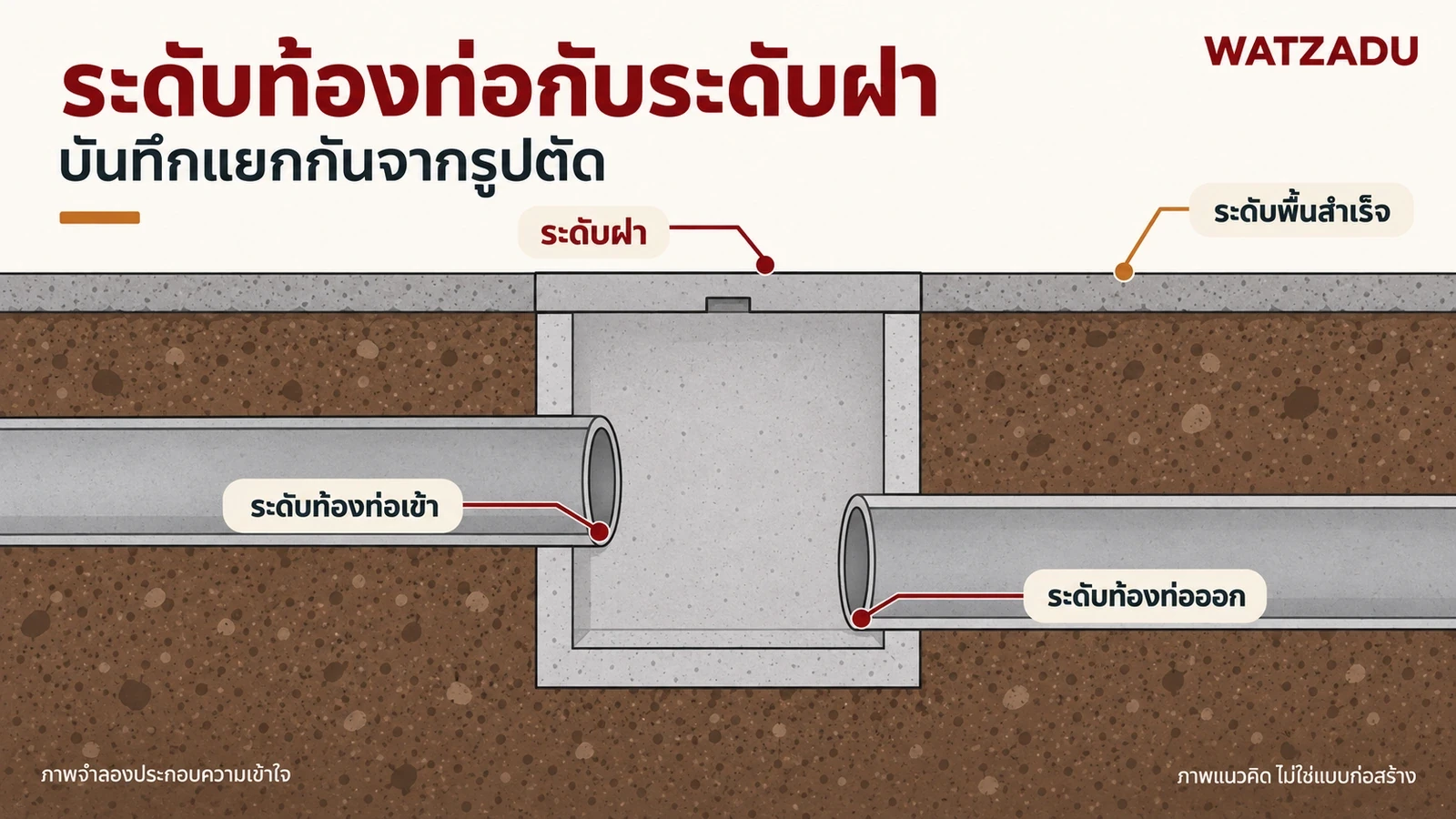

ระดับท้องท่อ ระดับฝา และระดับพื้นต้องแยกช่องข้อมูล

ในข้อมูลระดับต้องระบุว่าเป็นระดับส่วนใด ระดับท้องท่อหมายถึงระดับต่ำสุดด้านในของท่อ ณ ตำแหน่งที่แบบอ้างอิง จึงต่างจากระดับกลางท่อ ระดับฝา และระดับพื้นสำเร็จ ควรคัดค่าจากรูปตัดหรือตารางที่ผู้ออกแบบกำหนด พร้อมหน่วยและจุดอ้างอิงระดับ

FHWA แสดงให้เห็นว่าระดับและทิศของแนวเข้า–ออกเป็นตัวแปรในบ่อจุดต่อ ข้อมูลที่ต่างกันจึงต้องส่งให้ผู้ออกแบบตรวจ แทนการปรับระดับเองจากสูตรเดียว อ้างอิง FHWA: ตัวแปรของบ่อจุดต่อ

ถ้าผังกับรูปตัดให้ข้อมูลไม่ตรงกัน ให้ทำเครื่องหมายรอยืนยันและถามเจ้าของแบบก่อนส่งผลิต บทความนี้ไม่กำหนดว่าช่องออกต้องต่ำกว่าช่องเข้ากี่เซนติเมตร และไม่ใช้ข้อมูลต่างโครงการแทนระดับจริง

แยกชื่อรุ่น ขนาดท่อ และขนาดช่องเปิด

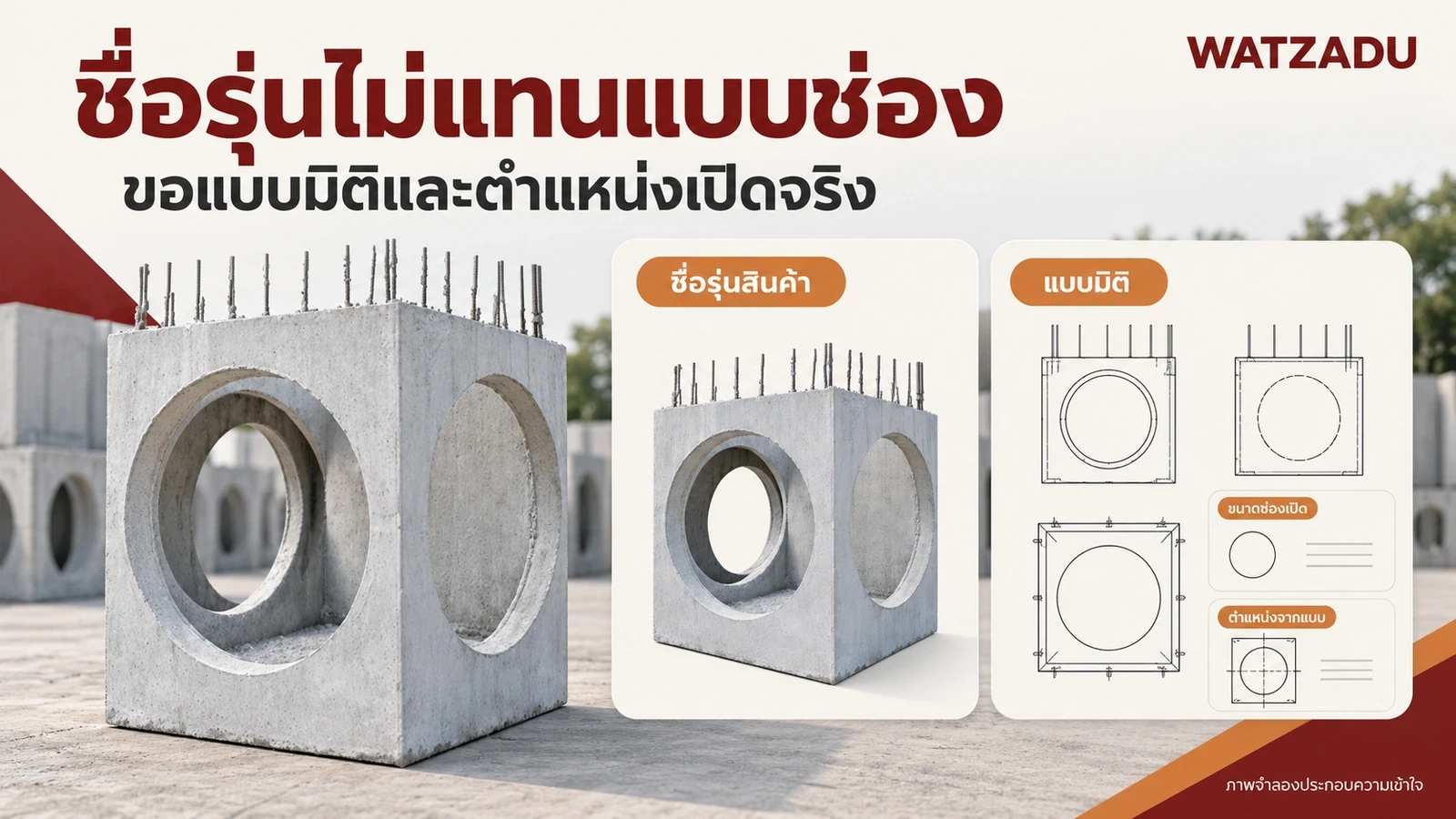

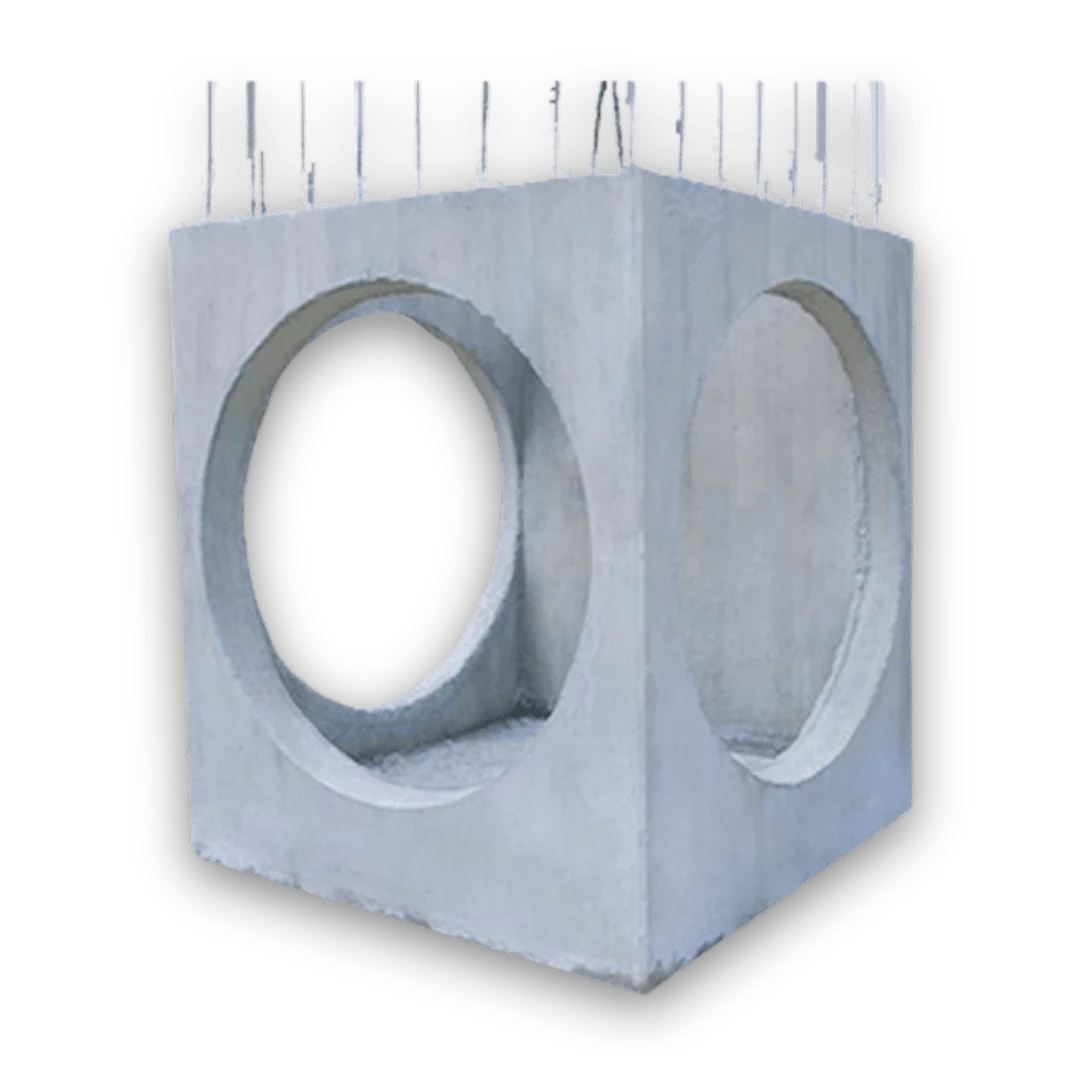

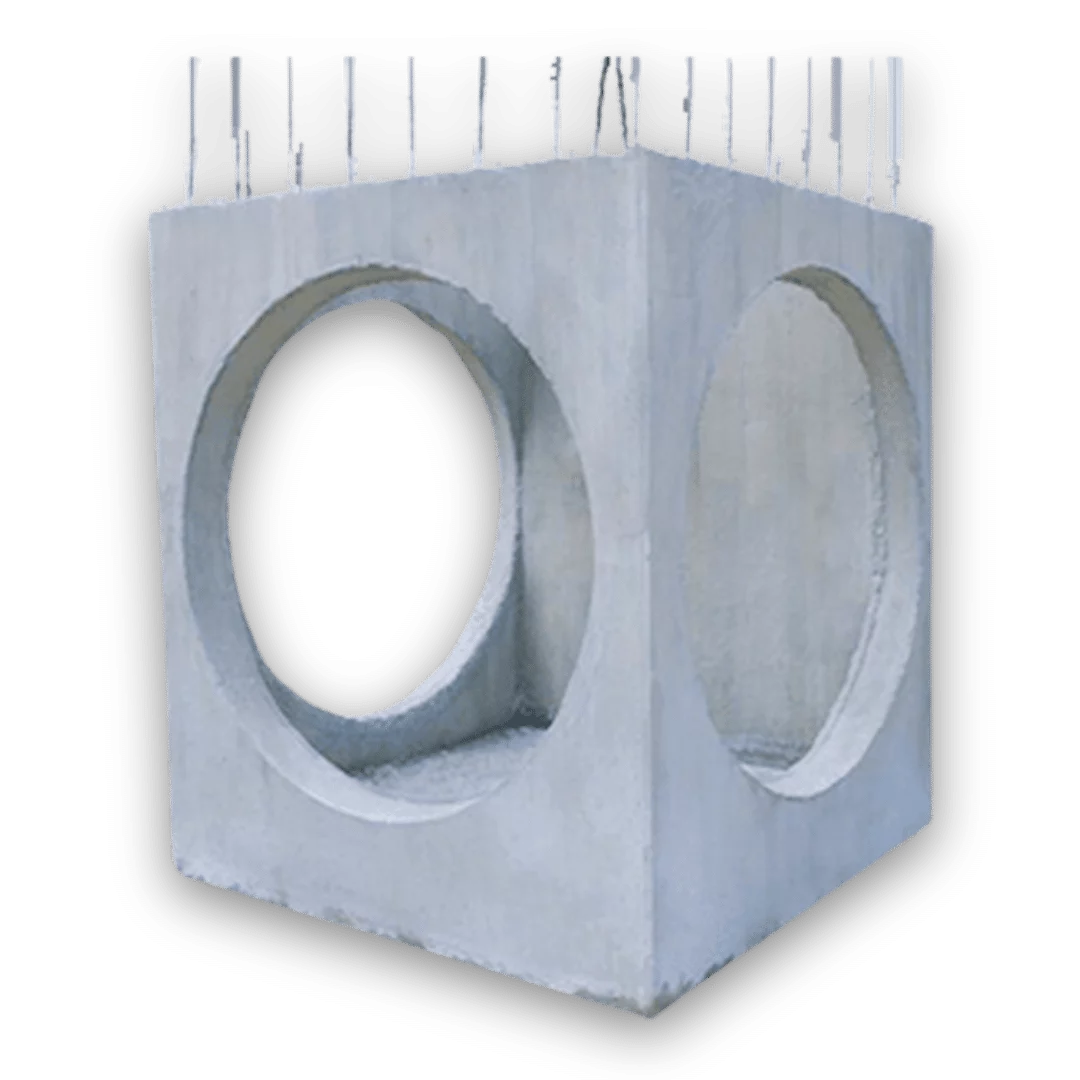

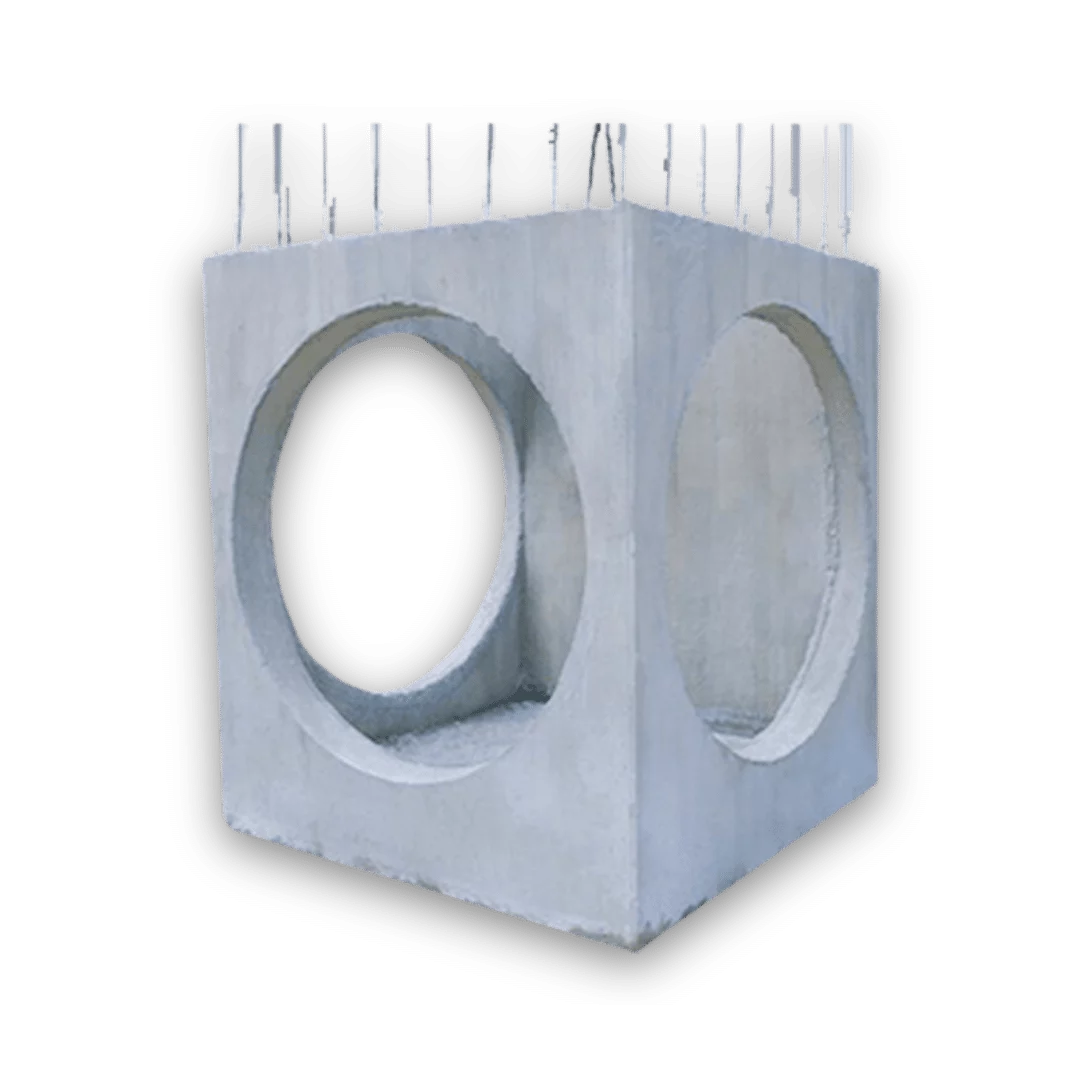

ชื่อบ่อพัก คสล. 60, 100 หรือ 120 ซม. เป็นชื่อรายการสินค้าในร้าน ส่วนช่องต่อจริงต้องตรวจเพิ่มทั้งขนาดเปิด ตำแหน่ง และรูปแบบที่โรงงานเสนอ อย่าตีความว่าชื่อบ่อเท่ากับขนาดช่องเปิดหรือมิติภายใน

สำหรับคู่ต่อ ให้ส่งชื่อและแบบมิติของท่อที่ใช้ร่วมกันด้วย แล้วให้ผู้รับผิดชอบตรวจรายละเอียดรอยต่อและวัสดุที่ต้องใช้ สินค้าคนละรุ่นหรือคนละผู้ผลิตไม่ควรถูกยืนยันว่าเข้ากันจากชื่อขนาดใกล้กัน

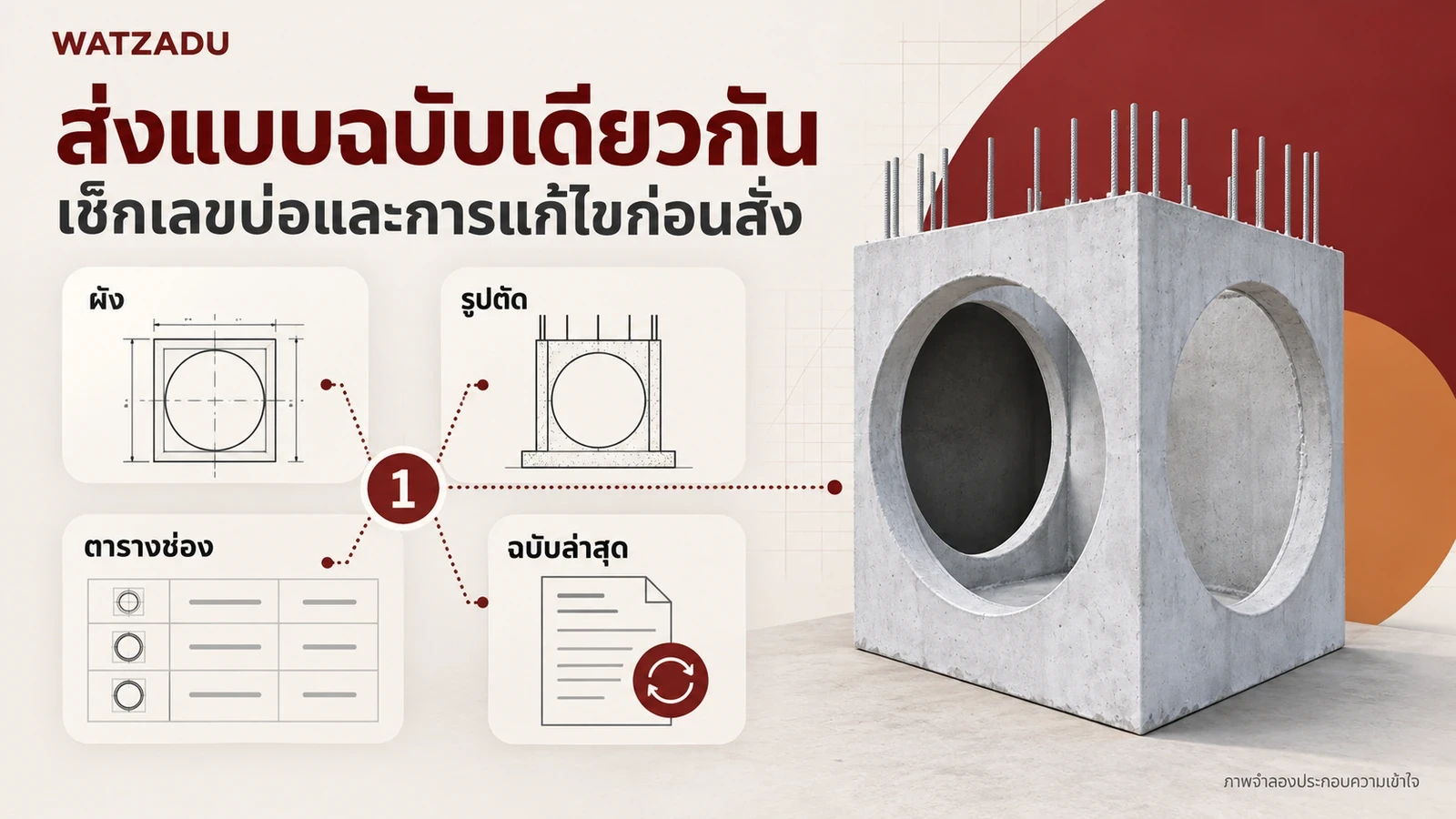

ก่อนยืนยันผลิต ตรวจแบบฉบับเดียวกันทุกฝ่าย

รวมผัง รูปตัด และตารางช่องไว้ในชุดเดียว พร้อมวันที่หรือเลขแก้ไขของแบบ บอกโรงงานว่าช่องใดพร้อมยืนยัน และช่องใดยังต้องถาม เมื่อมีการแก้แนว ให้ตรวจช่องและระดับที่เกี่ยวข้องอีกครั้ง

ก่อนยืนยัน ตรวจว่าข้อมูลในใบเสนอราคาและแบบโรงงานใช้เลขบ่อเดียวกับแบบโครงการ รวมถึงรายการช่องที่รวมให้และรายการที่ไม่รวม หากยังไม่ตกลงวิธีเปิดช่อง ให้แยกขอบเขตนั้นไว้ ไม่เจาะหรือดัดแปลงชิ้นส่วนตามภาพบทความ

เมื่อของมาถึง ให้ทีมตรวจรับเทียบเลขบ่อและแบบฉบับที่ยืนยันแล้ว ถ้าช่องผิดด้านหรือรายละเอียดไม่ตรง ให้บันทึกและส่งต่อโรงงานกับผู้รับผิดชอบแบบก่อนใช้งาน
