อ่านแบบแนวท่อคอนกรีตก่อนถอดรายการ

การเอาระยะรวมจากผังมาหารความยาวท่ออย่างเดียวอาจยังได้รายการไม่ครบ ควรแยกแนวเป็นช่วงที่ตรวจกลับกับแบบได้ แล้วบันทึกขนาด รอยต่อ ระดับและจุดเปลี่ยนของแต่ละช่วง บทความนี้ช่วยเตรียมข้อมูลถอดรายการท่อเฉพาะ โดยไม่กำหนดความลาดชันหรือออกแบบระบบให้แทน

แยกช่วงเพื่อทวนกลับกับแบบ

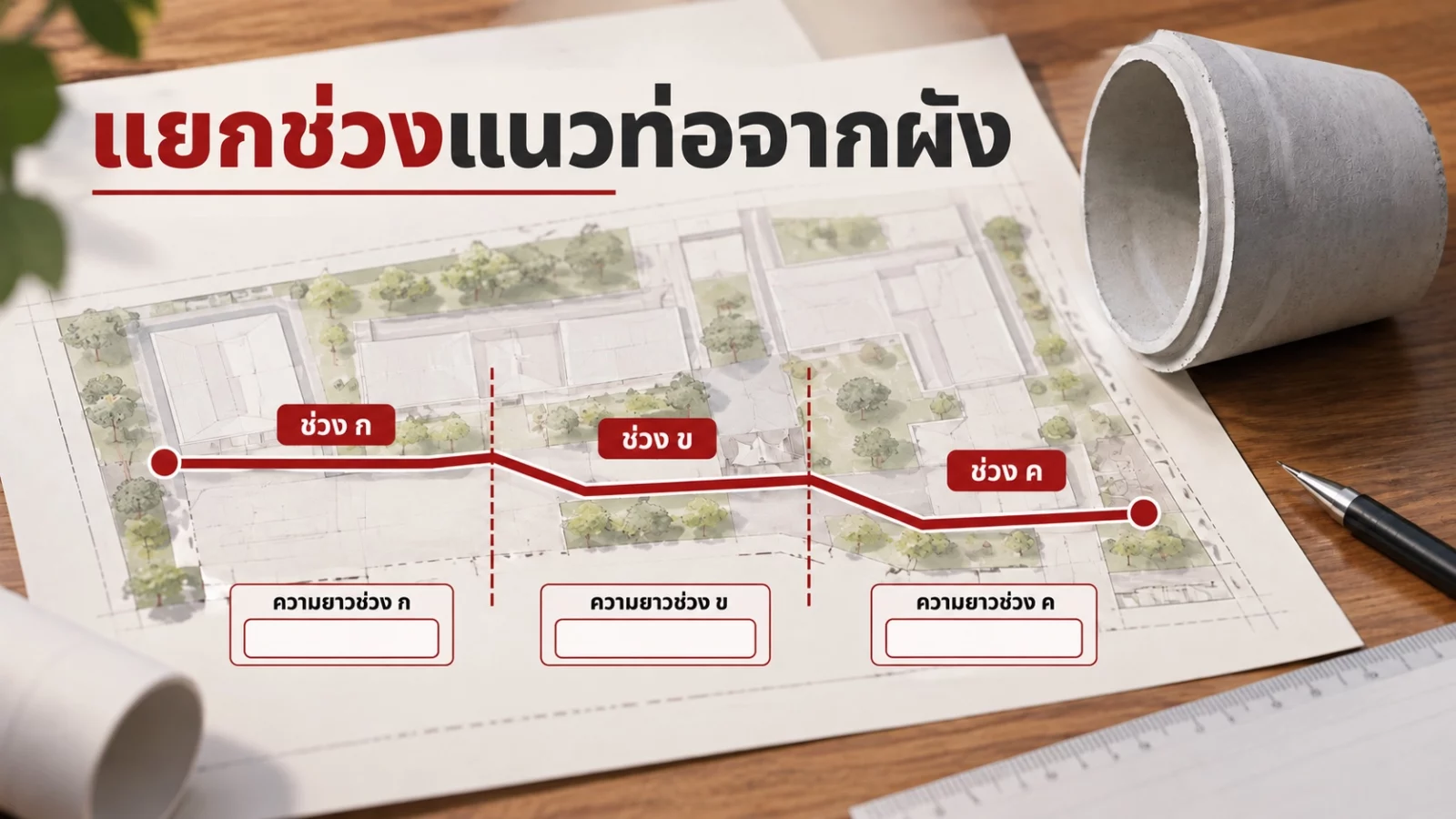

ภาพจำลองแบ่งแนวท่อเป็นช่วง ก ข และ ค — ผังแนวคิดเพื่อจัดข้อมูล ไม่มีสเกลหรือมิติใช้ก่อสร้าง

ตั้งชื่อช่วงตามจุดต้น–ปลายในแบบ เช่น ช่วง ก ระหว่างจุดอ้างอิงสองจุด พร้อมคัดเลขแผ่นและฉบับแก้ไข ระบุว่าระยะที่ใช้เป็นระยะตามแนวท่อหรือระยะชนิดอื่นตามเอกสาร วิธีนี้ช่วยถามกลับได้ว่าข้อมูลที่ต่างอยู่ช่วงไหน

แยกคนละแถวเมื่อขนาดท่อ ชนิดรอยต่อ หรือรายละเอียดเปลี่ยน และเก็บจุดเปลี่ยนเป็นรายการที่ต้องตรวจ อย่ารวมทุกขนาดเป็นระยะเดียวแล้วค่อยแบ่งภายหลัง เพราะจะทวนกับแบบและใบเสนอราคาได้ยาก

อ่านผังตำแหน่งคู่กับรูปตัดระดับ

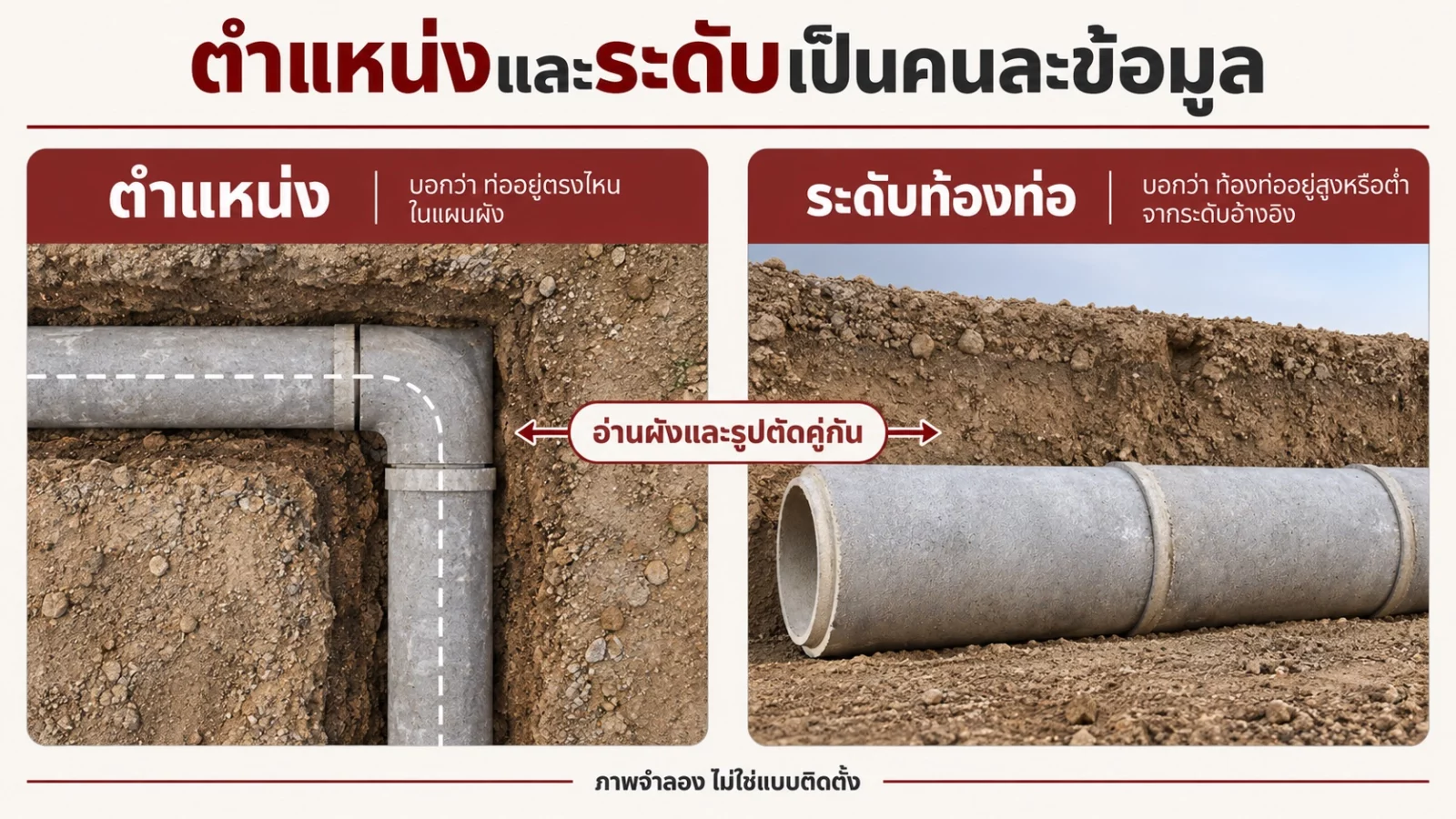

ภาพจำลองเทียบตำแหน่งท่อในผังกับระดับท้องท่อ — ภาพอธิบายข้อมูลสองมุม ไม่ใช่รายละเอียดติดตั้งหรือความลาดชันแนะนำ

ผังช่วยบอกแนวและตำแหน่ง ส่วนรูปตัดตามยาวหรือข้อมูลระดับช่วยบอกความสูง–ต่ำของท้องท่อจากจุดอ้างอิง ต้องตรวจว่าข้อมูลทั้งสองเป็นฉบับเดียวกัน อย่าใช้ระดับพื้นสำเร็จแทนระดับท้องท่อเมื่อแบบไม่ได้ระบุเช่นนั้น

คู่มือ ACPA ส่วน Line and Grade แยกการควบคุมแนวกับระดับของท่อไว้โดยตรง นำหลักนี้มาช่วยตรวจว่ารายการขอราคามีข้อมูลให้ผู้รับผิดชอบยืนยันครบ โดยไม่คัดค่าความคลาดเคลื่อนหรือความลาดชันจากคู่มือต่างประเทศมาใช้ทุกหน้างาน

เมื่อไม่พบระดับหรือจุดอ้างอิง ให้แนบตำแหน่งที่สงสัยแล้วถามผู้ออกแบบก่อนสรุปรายการ ความลาดชัน ความลึก และระบบรองพื้นเป็นข้อกำหนดงานจริงที่ต้องสัมพันธ์กัน

ทำบัญชีจุดเปลี่ยนก่อนสรุปจำนวน

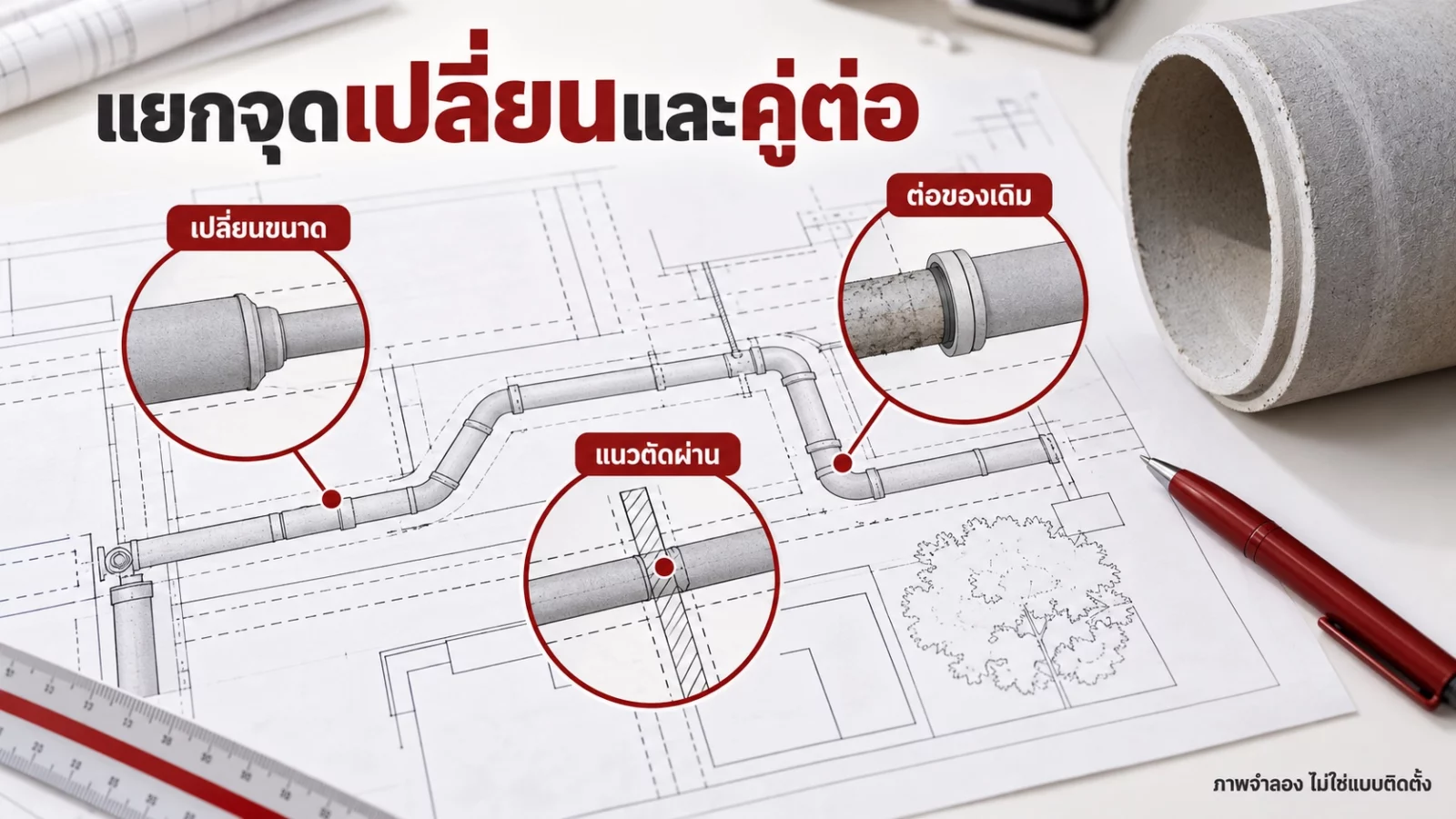

ภาพแนวคิดจุดเปลี่ยนขนาด แนวตัดผ่าน และการต่อท่อเดิม — รายละเอียดคู่ต่อในภาพเป็นแนวคิด ไม่ใช่ชิ้นส่วนที่ยืนยันว่ามีจำหน่าย

ข้อมูลรายช่วงที่ควรแยก
จุดตรวจ	ข้อมูลที่บันทึก
ชื่อช่วงและฉบับแบบ	จุดต้น–ปลาย เลขแผ่นและ revision
ท่อตามแนว	ชื่อขนาด ชนิดรอยต่อ ความยาวใช้งานตรงรุ่น
แนวและระดับ	ระยะตามแบบ จุดอ้างอิง และตำแหน่งระดับท้องท่อ
จุดเปลี่ยน/ตัดผ่าน	ขนาดเปลี่ยน ทางเลี้ยว จุดต่อของเดิมและงานอื่นที่ตัดแนว
ชิ้นส่วนปลายช่วง	รายละเอียดคู่ต่อ ขอบเขตว่ารวมในระยะหรือแยก
ผู้ตรวจ	ผู้ถอด ผู้ทวน และรายการรอยืนยัน

วงตำแหน่งท่อชนแนวงานอื่นหรือจุดต่อเดิมไว้ให้เห็น แล้วส่งผู้รับผิดชอบตรวจ ไม่เลื่อนแนวหรือเพิ่มข้องอจากภาพตัวอย่างเอง หากต้องมีชิ้นส่วนเฉพาะ ให้ขอแบบและรายการจากผู้ผลิตก่อนนับรวม

จำนวนเบื้องต้นต้องมีสมมติฐานที่อ่านได้

ภาพจำลองรายการท่อที่ผูกฉบับแบบ ช่วงท่อ และผู้ยืนยัน — แบบฟอร์มว่างเป็นตัวอย่างการบันทึก ไม่แสดงปริมาณโครงการจริง

ใช้ระยะติดตั้งของช่วงที่ตรวจแล้วเทียบกับความยาวใช้งานที่โรงงานยืนยันเพื่อประมาณท่อนปกติ แล้วแยกท่อนปลาย ชิ้นส่วนพิเศษ และรายการสำรองตามแผนที่ผู้รับผิดชอบยืนยัน ไม่ใช้เปอร์เซ็นต์เผื่อแบบเดียวกับทุกโครงการ

ถ้าหารแล้วมีเศษ ให้บันทึกว่าเศษนั้นจัดการอย่างไรตามแบบและชิ้นส่วนที่มีจริง ไม่สั่งท่อเพิ่มหรือตัดท่อเองเพียงเพื่อปัดจำนวนให้ครบ เมื่อแบบเปลี่ยน ให้ระบุช่วงที่เพิ่ม–ลดในฉบับรายการใหม่และทวนใบเสนอราคาอีกครั้ง

ส่งตารางรายช่วงพร้อมภาพแผ่นที่อ้างอิง ช่วยให้ทีมขายค้นรุ่น เช่น ท่อคอนกรีต 80×100 และถามข้อมูลโรงงานตรงจุด ส่วนจำนวนสั่งสุดท้ายให้ทวนกับแบบอนุมัติและขอบเขตคู่ต่อทุกช่วง
