เลือกอิฐช่องลมให้ดูวัสดุ รหัสลาย ขนาดจริงและตำแหน่งที่จะติดตั้งร่วมกัน ภาพลายด้านหน้าอย่างเดียวไม่บอกมุมมองหลังแผงหรือการกันฝน หน้านี้ช่วยแยกข้อมูลรุ่น ทดลองจังหวะลาย คิดจำนวนแถว–คอลัมน์จากโมดูล และจัดคำถามเรื่องกรอบ จุดยึดกับพื้นที่หลังแผงก่อนขอราคา โดยมีภาพสินค้าจริงของบริษัทให้เทียบลาย
เลือกลายพร้อมระบุว่าจะใช้แผงทำหน้าที่อะไร
เริ่มจากวัตถุประสงค์หลักหนึ่งข้อก่อน เช่น แบ่งมุมมองระหว่างสวนกับเฉลียง สร้างจังหวะผิวหน้าบ้าน หรือช่วยให้พื้นที่เปิดเชื่อมต่อกัน แล้วจดข้อจำกัดของด้านหลังแผง หากเป็นห้องที่ต้องแห้ง ข้อมูลฝนสาดและชั้นกันฝนเป็นประเด็นที่ต้องออกแบบแยก ไม่ถือว่ารูปช่องเปิดสวยแล้วทำหน้าที่แทนผนังทึบได้ครบ
การบังสายตาต้องระบุว่าคนอยู่ตรงไหน นั่งหรือยืน และมองจากด้านใด แผงลายเดียวกันอาจให้ภาพต่างกันเมื่อระดับตาหรือระยะห่างเปลี่ยน จึงควรมีผังพื้นที่และรูปมุมมองประกอบ ไม่อ้างเปอร์เซ็นต์ความเป็นส่วนตัวจากรูปด้านหน้า เช่นเดียวกับการระบายอากาศที่ต้องดูตำแหน่งช่องรับและทางออกของพื้นที่จริง ภาพแสงเงาบนหน้านี้ใช้คุยรูปแบบ ไม่ใช่ผลทดสอบปริมาณลมหรือการประหยัดพลังงาน
| สิ่งที่เปรียบเทียบ | ตรวจจากที่ใด | ใช้ตัดสินอะไร |
|---|---|---|
| รูปช่องและทิศหมุน | ภาพเต็มด้านหน้าและตัวลองลายเดิม | จังหวะแผงและมุมมอง |
| ขนาด/น้ำหนักจริง | หน้ารุ่นและเอกสารผู้ผลิต | โมดูล ฐานและวิธีขน |
| ผิวและสี | ภาพรุ่นและตัวอย่างล็อต | การจับคู่กับวัสดุรอบแผง |
อ่าน เปรียบเทียบอิฐแดงช่องลมกับอิฐบล็อกช่องลม เพื่อแยกข้อมูลสินค้าบริษัทจากหลักวัสดุทั่วไป เอกสาร BIA: Manufacturing of Brick อธิบายอิฐดินเผาทั่วไป ไม่ใช่เอกสารรับรองโรงงานหรือทุกลายที่จำหน่าย
ราคาตัวอย่างตรงรุ่นและเงื่อนไขก่อนสั่ง
ราคาเริ่มต้นต่อหน่วยจากหน้าราคาสาธารณะของ WATZADU ที่เปิดตรวจเมื่อ ไม่รวมค่าขนส่งและ VAT 7% ไม่รวมค่าแรง ปูน อุปกรณ์หรืองานเตรียมพื้น ราคาสุดท้ายขึ้นกับรุ่น จำนวนและปลายทาง ให้เปิดตารางต้นทางหรือติดต่อทีมงานยืนยันก่อนสั่ง
| สินค้า | ราคาเริ่มต้น | ตรวจราคาเต็ม |
|---|---|---|
| อิฐช่องลม ลายสแควร์ | 21.60 บาท/ก้อน | ดูตารางเต็มและเงื่อนไข |
| อิฐแดงช่องลม ลายวินโดว์ | 50.40 บาท/ก้อน | ดูตารางเต็มและเงื่อนไข |
ราคาต่อก้อนหรือแผ่นยังไม่ใช่ต้นทุนต่อพื้นที่ เปรียบเทียบจำนวนใช้ ร่องหรือระยะซ้อน อุปกรณ์และค่าแรงของรุ่นเดียวกันก่อนสรุปงบ
เทียบคอนกรีตกับดินเผาด้วยรุ่นจริง
สีเทาหรือสีส้มช่วยคัดบรรยากาศได้ แต่ยังไม่ใช่ข้อมูลครบสำหรับซื้อ ช่องลมคอนกรีตกับดินเผามีรุ่น รูปช่อง ขนาดและรายละเอียดการต่อแตกต่างกัน ให้เปิดรูปเต็มก้อนแต่ละรหัสแล้วดูหน้ากว้าง สูงและลึกจากแคตตาล็อกที่ตรงรุ่น ไม่สรุปว่าต่างกันเพียงสีหรือใช้โมดูลและระบบรองรับเดียวกัน
ตัวอย่างลายสแควร์ในภาพอ้างอิงเป็นช่องสี่เหลี่ยมหนึ่งช่อง มีกรอบและผิวคอนกรีตตามสินค้าจริง เมื่อลองวางกับลายอื่น ให้เทียบความสูงแถว รูปรอยต่อและทิศหน้าก้อนก่อนนำไปผสม แผงผสมที่สวยในภาพต้องกลับมาตรวจว่ารุ่นที่เลือกต่อกันได้อย่างไร รวมทั้งชิ้นริมและกรอบ หากยังไม่มีข้อมูลรุ่นที่นำมาผสม ให้ทำเป็นตัวเลือกรอตรวจ ไม่เพิ่มรุ่นสมมติเพื่อให้ลายต่อกันพอดี
ดูชื่อและมิติจาก หน้ารุ่น อิฐช่องลม ลายสแควร์ และภาพต้นฉบับในรายการสินค้าจริงในบทความนี้ ก่อนใช้กับรายการของงานตนเอง
รุ่นจริงที่ใช้ประกอบการเลือก
รายการนี้ใช้ภาพต้นฉบับจากแคตตาล็อกบริษัท ชื่อและขนาดเป็นข้อมูลของแต่ละรุ่น ใช้คัดตัวเลือกเพื่อส่งตรวจตามตำแหน่งงาน ไม่ใช่การรับรองว่าทุกรุ่นแทนกันได้หรือเหมาะกับทุกระบบ รายละเอียดเพิ่มเติมเปิดจากลิงก์ของรุ่นโดยตรง หากแบบระบุเอกสารหรือคุณสมบัติเฉพาะ ให้แนบข้อกำหนดไปกับรหัสที่เลือกก่อนสรุปซื้อ

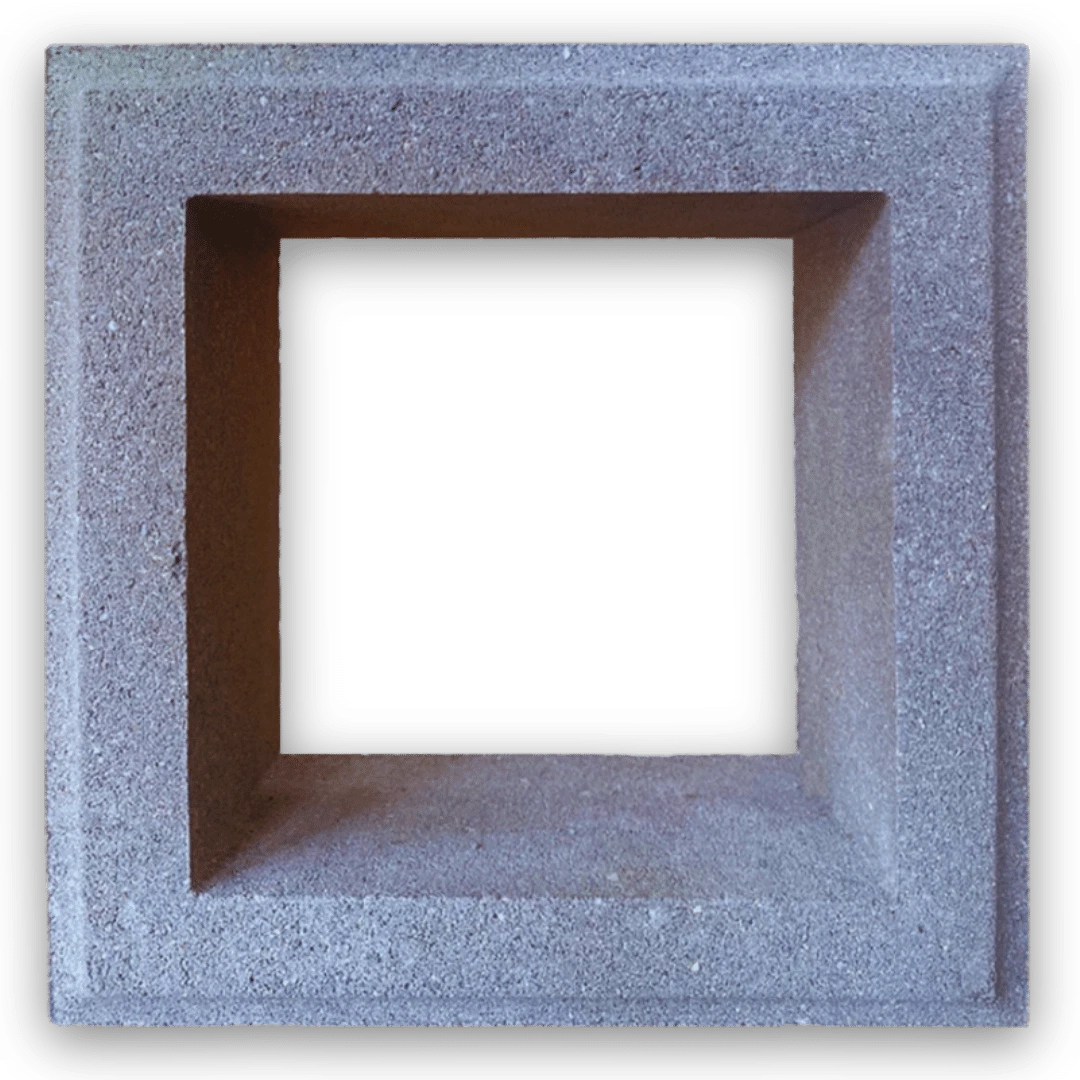

อิฐช่องลม ลายสแควร์
20 × 20 × 9 ซม.
ดูรุ่นและรายละเอียด →

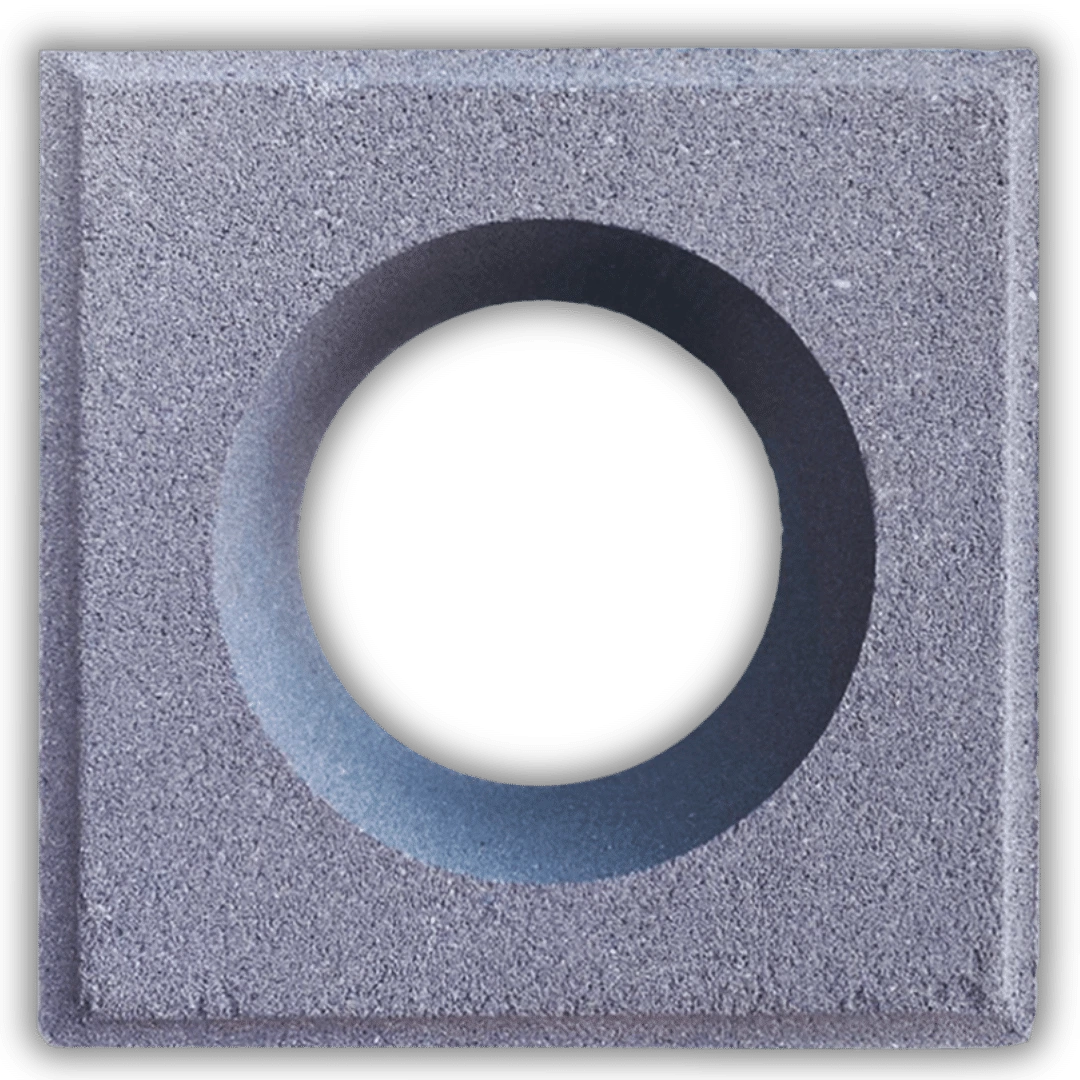

อิฐช่องลม ลายบอล
20 × 20 × 9 ซม.
ดูรุ่นและรายละเอียด →
อิฐช่องลม ลายลีฟสแควร์
20 × 20 × 9 ซม.
ดูรุ่นและรายละเอียด →
อิฐช่องลม ลายลีฟ
20 × 20 × 9 ซม.
ดูรุ่นและรายละเอียด →
อิฐแดงช่องลม ลายวินโดว์
22 × 22 × 6.5 ซม.
ดูรุ่นและรายละเอียด →

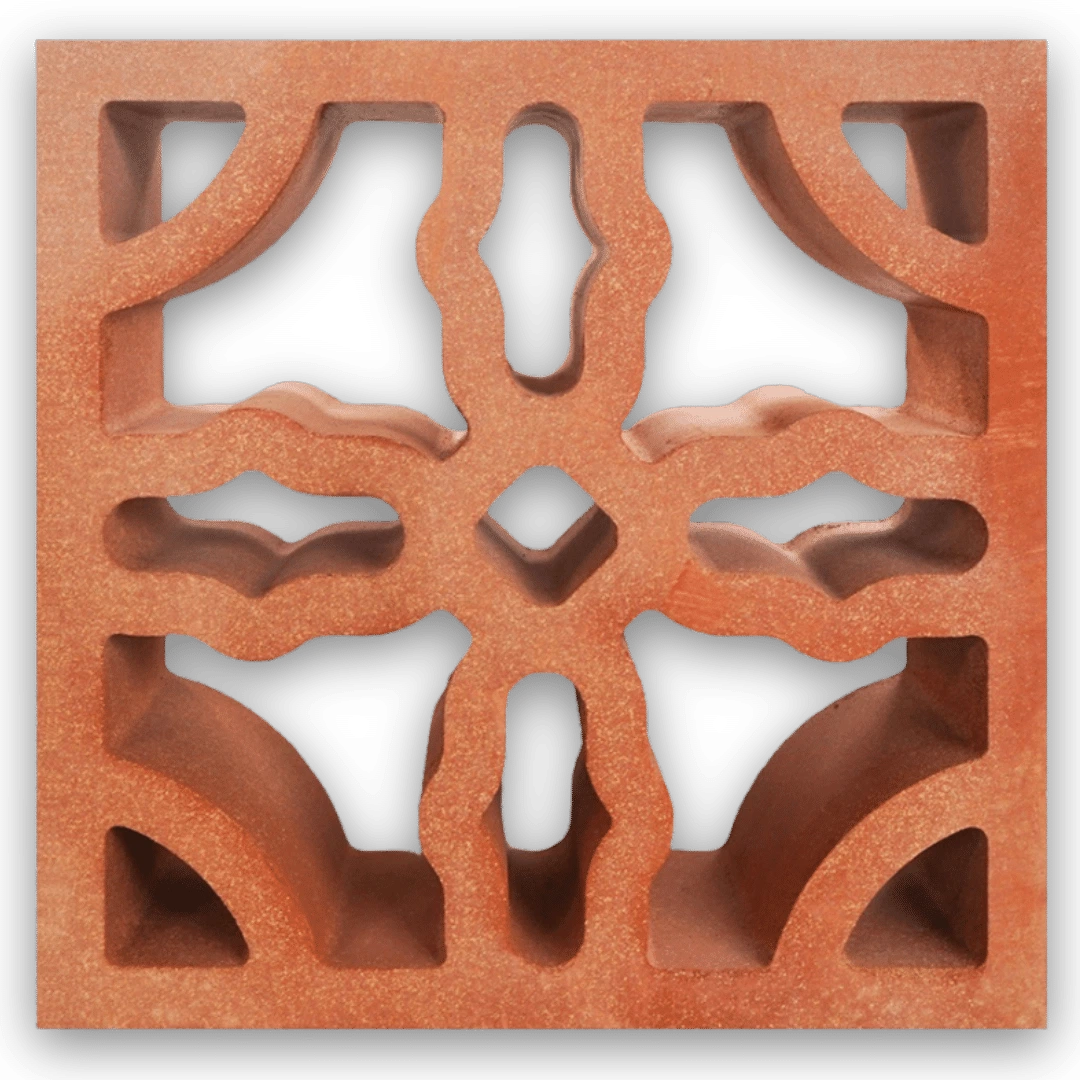

อิฐแดงช่องลม ลายมันตรา
22 × 22 × 6.5 ซม.
ดูรุ่นและรายละเอียด →
อิฐแดงช่องลม ลายโรมัน
22 × 22 × 6.5 ซม.
ดูรุ่นและรายละเอียด →
อิฐแดงช่องลม ลายบัตเตอร์ฟาย
22 × 22 × 6.5 ซม.
ดูรุ่นและรายละเอียด →วัดช่องสุทธิและกรอบก่อนคำนวณแถว
ให้วัดช่องที่จะบรรจุก้อนหลังหักส่วนที่แบบกำหนดเป็นเสา คานหรือกรอบแล้ว ระบุว่าแต่ละด้านหักอะไรและใช้หน่วยเดียวกัน อย่าใช้ความกว้างอาคารทั้งหมดเป็นความกว้างแผงเมื่อในแนวมีส่วนทึบหรือประตูปะปนกัน หากมีหลายช่อง ให้ตั้งรหัสช่องและจดขนาดแยก แม้จะใช้ลายเดียวกันก็ตาม
คุยกับผู้รับผิดชอบเรื่องรอยต่อ ขอบและการจบแถวก่อนปัดจำนวน เพราะความกว้างหน้าก้อนอย่างเดียวไม่ใช่ความกว้างโมดูลติดตั้งทุกกรณี เมื่อขนาดช่องไม่ลงตัว ไม่ควรเริ่มด้วยการตัดก้อนทุกแถวทันที ให้กลับไปตรวจกรอบ ระยะขอบหรือรุ่นที่เลือกตามข้อกำหนดของงาน การเห็นจำนวนเต็มในตัวลองลายเป็นเพียงจุดเริ่มต้นของการจัดแผง ยังต้องอ่านขนาดจริงและรายละเอียดที่แบบยืนยัน
ตัวอย่างโมดูลที่แสดงเงื่อนไขก่อนคิดจำนวน
สมมติเลือกหน้าก้อนกว้างw=0.20ม. สูงh=0.20ม. และกำหนดรอยต่อภายในสมมติj=0.01ม. แผง4คอลัมน์3แถวมี12ตำแหน่ง ความกว้างก่อนรวมกรอบคือ4w+3j=0.83ม. ความสูงคือ3h+2j=0.62ม. รอยต่อด้านในนับน้อยกว่าจำนวนก้อนหนึ่งแนว จึงไม่ใช้4×0.21และ3×0.21โดยไม่ดูว่าขอบนอกถูกรวมไว้หรือยัง
ตัวเลขรอยต่อ0.01ม.เป็นเพียงสมมติฐานเพื่อสอนการนับช่อง ไม่ใช่คำแนะนำติดตั้งทุกรุ่น และ12ตำแหน่งยังไม่ใช่รายการครบทั้งแผง ต้องเพิ่มรายการกรอบ จุดยึด ชิ้นจบและส่วนสำรองตามที่ตรวจจริง หากหมุนหรือผสมลาย ให้ทำตารางว่าตำแหน่งใดใช้รหัสและทิศใด แล้วจึงรวมจำนวนรายรุ่น ภาพตัวอย่าง3×3ในบทความแยกไว้ให้มองลายซ้ำ ไม่ได้ใช้แทนตัวอย่างเลข4×3นี้
ทดลองทิศลายทั้งมุมตรงและมุมเฉียง
วางก้อนตัวอย่างหรือใช้ตัวลองลายโดยเลือกภาพของรหัสจริงก่อน แยกการหมุน90องศาออกจากการพลิกหน้า–หลัง เพราะรูปช่องและความลึกที่เห็นอาจไม่เหมือนกันทุกลาย บันทึกทิศของตัวเลือกที่ชอบไว้ในรูปเดียวกับรหัส เพื่อไม่ให้ตอนสั่งหรือเริ่มก่ออ่านทิศต่างจากคนอนุมัติ
จากนั้นดูทั้งมุมตั้งฉากและมุมเฉียงที่คนใช้พื้นที่จริง โดยเฉพาะแผงที่ตั้งใจบังสายตาจากถนนหรือมุมที่นั่ง ให้แนบภาพสองด้านของพื้นที่พร้อมระดับที่ต้องการคุยกับผู้ออกแบบ อย่าตัดสินความเป็นส่วนตัวจากภาพหน้าตรงเพียงภาพเดียว เมื่อแผงมีหลายลาย ให้ตรวจจังหวะซ้ำและความต่อเนื่องที่ริม ไม่ทำภาพผสมจนต้องใช้ชิ้นที่ไม่มีในรายการบริษัท
ตรวจระบบรองรับ แสง และฝนพร้อมพื้นที่รอบแผง
แผงช่องลมต้องตรวจทั้งระบบตามขนาดแผง ตำแหน่งและรุ่นที่ใช้ ไม่คำนวณเฉพาะจำนวนหน้าก้อนแล้วถือว่ากรอบหรือจุดยึดจะเหมือนกันทุกงาน ส่งความสูง ความกว้าง รูปแนวติดตั้งและข้อมูลสภาพพื้นที่ให้ผู้รับผิดชอบตรวจ เสา คาน ฐานและขอบจบเป็นส่วนของแบบที่ควรยืนยันก่อนสั่ง ไม่เดาระยะจากภาพบ้านตัวอย่าง
พิจารณาฝนสาดจากการเปิดด้านอาคารและพื้นที่หลังแผง รวมจุดที่น้ำจะไหลไปต่อ หากด้านหลังเป็นทางเดินหรือที่นั่งกึ่งภายนอก ให้ระบุส่วนที่ยอมให้เปียกและส่วนที่ต้องป้องกัน ส่วนแสงให้ดูช่วงเวลาที่ใช้จริงและวัสดุรอบแผง ภาพเงาสวยช่วยเห็นบรรยากาศแต่ไม่ยืนยันกันฝนหรือแสงในทุกฤดู ข้อสรุปควรเป็นแบบพื้นที่กับรายละเอียดที่ตรวจแล้ว ไม่ใช่ความมั่นใจจากภาพเดียว
สรุปรายการให้เห็นรหัสลายและงานที่เกี่ยวข้อง
ในใบขอราคาให้ใส่รหัสช่อง รุ่น จำนวนแถว–คอลัมน์ ทิศหมุนและยอดรวมรายลาย แยกส่วนกรอบ ชิ้นจบ วัสดุก่อหรือยึดตามแบบ และปริมาณที่ยังรอตรวจ หากมีการเคลือบหรือทำสี ให้แยกขอบเขตนั้นออกจากสีสินค้าต้นทางและยืนยันตัวอย่างกับผู้ขายก่อน ไม่ใช้ชื่อสีจากภาพจำลองแทนตัวอย่างจริง
ก่อนรับของเตรียมรูปก้อนจริงกับภาพแผงที่อนุมัติไว้ ตรวจว่ารหัส ขนาดและรูปช่องตรงกัน รวมจำนวนที่ได้รับต่อรุ่น หากมีหลายลายให้เก็บแยกพร้อมป้ายงานที่หน้างานจัดเองตามวิธีเหมาะสม เมื่อแบบเปลี่ยน ตรวจยอดของแต่ละลายใหม่ก่อนสั่งเพิ่ม และส่งปลายทาง ทางเข้ารถกับจุดลงของเพื่อคุยขอบเขตจัดส่งให้ครบ ไม่ดูเฉพาะราคาต่อก้อน
ตรวจแผงหนึ่งช่องตั้งแต่แบบลายจนถึงใบสั่งซื้อ
สมมติเลือกแผงS01ให้ลอง4คอลัมน์3แถว ให้บันทึกลายของแต่ละตำแหน่งก่อน หากลายเดียวกันทั้งหมดจึงมี12ตำแหน่งของรหัสนั้น แต่ถ้าเปลี่ยน4ตำแหน่งเป็นอีกรหัส ต้องทำยอด8กับ4แยกกันแล้วตรวจว่ามิติและการต่อเข้ากัน ไม่เขียน12ก้อนลายผสมโดยไม่บอกสัดส่วน เพราะร้านกับช่างอาจจัดจังหวะไม่เหมือนภาพที่เจ้าของงานอนุมัติ
จากนั้นกำหนดด้านมองหลักและทิศหมุนบนรูปเดียวกัน ให้ผู้รับผิดชอบตรวจขนาดช่อง รอยต่อและกรอบก่อนขยายไปหลายช่อง หากอีกช่องS02มีขนาดหรือขอบต่างกัน อย่าคัดลอกจำนวนS01เพียงเพราะอยู่ด้านอาคารเดียวกัน การแยกรหัสช่องช่วยให้รู้ว่าจำนวนหนึ่งมาจากแผงไหน และเวลาแก้เฉพาะบางช่องจะไม่กระทบยอดที่ตรวจแล้วทั้งหน้าอาคาร
ตอนตรวจรับใช้รูปก้อนจริงของรหัสที่สั่งกับรายการจำนวนแยกแต่ละลาย ตรวจว่ารูปช่องและขนาดตรงกันก่อนนำไปกระจายหน้างาน เก็บภาพแผงทดลองไว้เทียบจังหวะเมื่อเริ่มทำ แต่ใช้แบบและเอกสารระบบจริงตรวจรายละเอียดรับผิดชอบ ไม่ถือว่าภาพลายที่สวยแทนข้อสรุปเรื่องเสา คาน ฐานหรือจุดยึดได้ เมื่อมีคำถามเรื่องฝนหรือสายตาหลังติดตั้ง ให้กลับไปใช้ผังตำแหน่งคนกับสภาพพื้นที่ที่เก็บไว้ แทนการเปลี่ยนลายโดยไม่ตรวจสาเหตุ
ถ้าแผงตั้งใกล้พื้นที่นั่ง ให้เก็บมุมมองจากท่านั่งเพิ่มจากมุมยืน และบอกว่าคนมองอยู่ฝั่งใด ไม่ใช้ตำแหน่งกล้องที่เลือกเพื่อความสวยเป็นจุดทดสอบเพียงจุดเดียว เมื่อส่งให้ทีมตรวจให้แนบทั้งภาพแผงที่ชอบและรูปพื้นที่จริงที่ยังไม่ได้แต่ง เพื่อเห็นข้อจำกัดเรื่องประตู พื้นต่างระดับและแนวฝนได้ครบในข้อมูลชุดเดียวกัน
ใช้ใบข้อมูลกับหน้างานของคุณ
กรอกหนึ่งรหัสต่อหนึ่งช่องแผง เช่น S01 / ลายสแควร์ / ช่องสุทธิรอตรวจหลังหักกรอบ / ต้องการลอง4คอลัมน์3แถว / รอยต่อรอแบบยืนยัน แนบภาพด้านหน้าและพื้นที่หลังแผง ใส่ทิศหมุนและตำแหน่งลายผสมแยกต่างหาก หากยังไม่ทราบจุดยึดหรือกรอบ ให้ระบุผู้ที่จะยืนยันแล้วค่อยสรุปจำนวน เปิดCSVในโปรแกรมตารางแล้วส่งพร้อมผังฉบับล่าสุด
เก็บข้อมูลที่ทราบพร้อมหน่วย รูปและฉบับแบบ แยกข้อมูลรอตรวจให้ทีมตอบก่อนสรุปจำนวนและราคา
เปิดหรือดาวน์โหลดใบข้อมูลเพื่อใช้กับงานนี้คำถามที่พบบ่อย
ช่องลมกันฝนได้ไหม
ต้องดูรุ่น ทิศทางฝน ตำแหน่งและชั้นป้องกันของอาคาร ไม่ถือว่าแผงช่องเปิดเป็นผนังกันฝนสำเร็จรูป ภาพแสงเงาหรือรูปช่องไม่ใช่ผลทดสอบ หากด้านหลังต้องแห้ง ให้ผู้ออกแบบตรวจชั้นกันฝนร่วมด้วย
หมุนลายแล้วใช้จำนวนเท่าเดิมเสมอหรือไม่
ต้องตรวจมิติและทิศที่รุ่นจริงรองรับก่อน หากมิติสองด้านต่างกันหรือมีรูปทรงเฉพาะ การจัดแถวอาจเปลี่ยน บันทึกทิศหมุนกับรหัสในแผงตัวอย่างและกลับมาตรวจจำนวนต่อรุ่นอีกครั้ง
ผสมลายคอนกรีตกับดินเผาได้ทันทีไหม
ต้องเทียบมิติ ความลึก วิธีต่อและระบบรองรับจริงก่อน ไม่สรุปจากรูปว่าก้อนที่หน้ากว้างใกล้กันจะใช้ร่วมระบบเดียวกันได้ ให้ทำตัวเลือกแผงแล้วส่งรุ่นที่ชัดเจนให้ทีมตรวจรอยต่อและขอบ
พื้นที่แผงหารพื้นที่ก้อนพอหรือเปล่า
ช่วยประเมินคร่าว ๆ ได้เมื่อรู้ฐาน แต่ยอดจัดแผงต้องดูจำนวนเต็มแถว รอยต่อและขอบ ตัวอย่างบนหน้านี้แสดงการนับรอยต่อภายในแยกจากกรอบ ไม่ใช้ยอดพื้นที่อย่างเดียวแทนรายการชิ้นจบ
ดูจากภาพว่าบังสายตาพอได้หรือไม่
ให้ทดสอบจากระดับและมุมมองใช้งานจริงทั้งสองด้าน ภาพหน้าตรงมุมเดียวอาจไม่แทนมุมจากถนนหรือที่นั่ง เก็บตำแหน่งคนมองกับระยะไว้ให้ผู้ออกแบบตรวจ ไม่อ้างเปอร์เซ็นต์บังตาจากภาพนี้
ต้องเตรียมอะไรให้ช่วยคิดจำนวน
ส่งรูปหรือรหัสลาย ขนาดช่องสุทธิหลังหักกรอบ จำนวนช่อง ทิศหมุนและรายละเอียดรอยต่อที่ยืนยันแล้ว พร้อมรูปพื้นที่และปลายทาง แยกข้อมูลรอตรวจเพื่อให้ทีมไม่ต้องใส่ค่าที่เดาแทน
ภาพประกอบเป็นรูปสินค้าจริงทุกภาพหรือไม่
การ์ดสินค้าใช้ภาพต้นฉบับแคตตาล็อกบริษัท ส่วนภาพบริบทสร้างใหม่โดยอ้างรูปทรงและผิวจากรุ่นที่ระบุในคำบรรยาย ใช้ช่วยเห็นวิธีอ่านแผง ไม่ใช่รูปโครงการลูกค้าหรือคู่มือติดตั้งที่ยืนยันแล้ว
เลือกอ่านต่อให้ตรงโจทย์ของคุณ
แหล่งข้อมูลและขอบเขตการนำไปใช้
ชื่อ ขนาด รูปทรงและผิวสินค้าอ้างจากรายการบริษัทและไฟล์ต้นฉบับแคตตาล็อกที่ใช้ประกอบหน้านี้ ตัวอย่างเลขคณิตที่ระบุว่าสมมติใช้ให้ตรวจวิธีคิด ไม่ใช่ราคาเสนอขายหรือรายละเอียดติดตั้งของทุกสินค้า งานระบบให้ใช้เอกสารตรงรุ่นที่ผู้รับผิดชอบยืนยัน
