ระบบท่อคอนกรีตและเอกสารตรงรุ่น

คำว่า “ท่อคอนกรีต” ยังไม่บอกหน้าที่ของระบบทั้งหมด ผู้ซื้อควรส่งว่าท่ออยู่ในงานระบายน้ำ ระบบที่มีแรงดัน หรือวิธีติดตั้งเฉพาะ พร้อมข้อกำหนดของแบบ เพื่อขอเอกสารที่ตอบงานจริง บทความนี้เป็นตารางจัดคำถามและตรวจขอบเขตเอกสาร ไม่เลือกชั้นคุณภาพแทนผู้ออกแบบ

หน้าที่ระบบกำหนดคำถามแรก

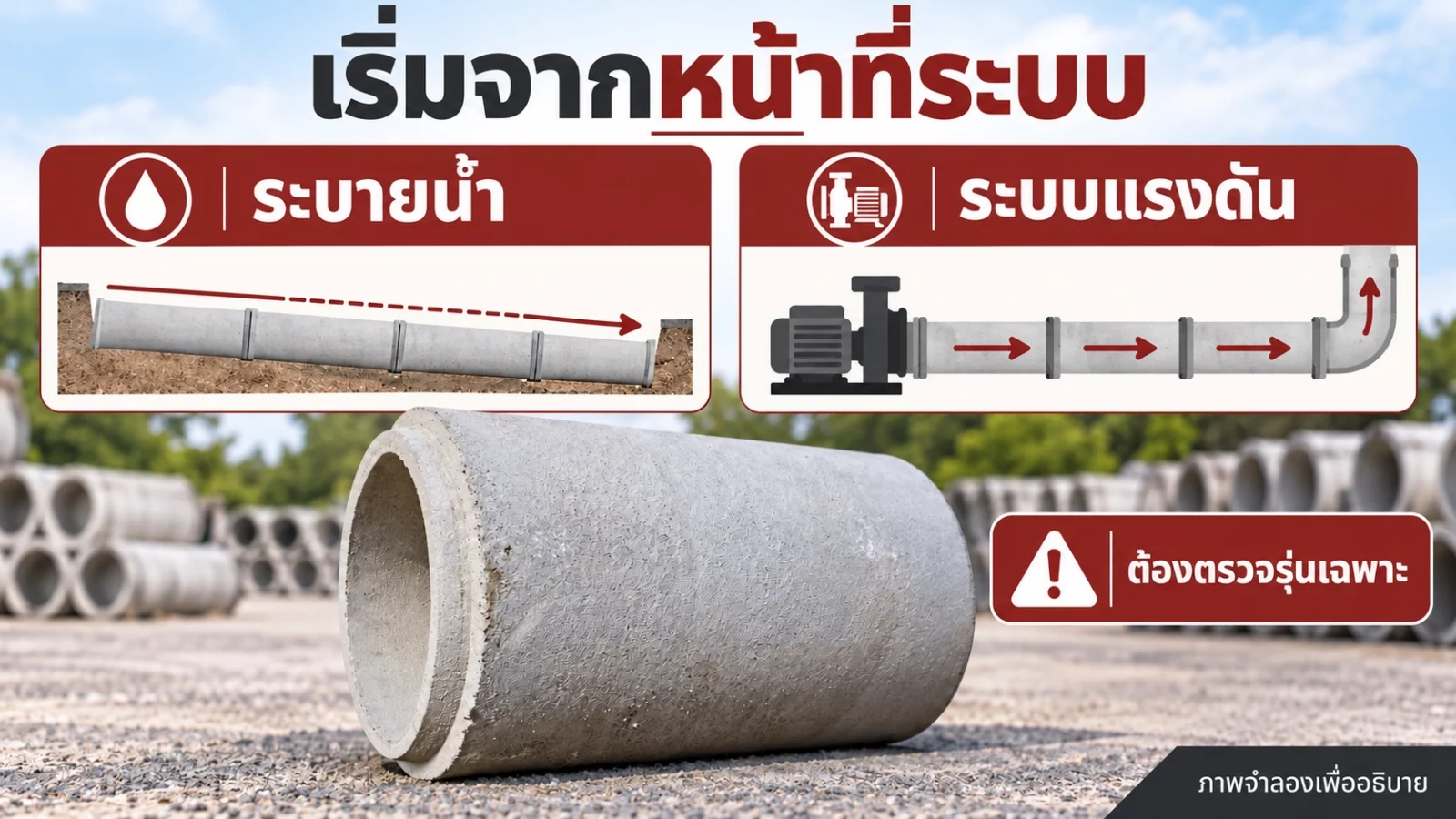

ภาพแนวคิดเปรียบเทียบระบบระบายน้ำและระบบแรงดัน — แผนภาพอธิบายหน้าที่ระบบ ไม่รับรองว่าท่อในภาพใช้กับระบบแรงดัน

แยกคำถาม “ต้องการท่อขนาดใด” ออกจาก “ระบบทำงานแบบใด” เพราะเอกสารท่อสำหรับงานระบายน้ำกับท่อสำหรับระบบแรงดันมีขอบเขตต่างกัน สมอ. มอก.128-2560 ใช้ชื่อและขอบเขตท่อคอนกรีตเสริมเหล็กหล่อสำเร็จสำหรับงานระบายน้ำ ขณะที่ ASTM C361-26 ระบุขอบเขตท่อคอนกรีตเสริมเหล็กสำหรับระบบแรงดันต่ำ

การยกสองมาตรฐานมาเปรียบเทียบนี้ใช้แสดงว่าต้องอ่านหน้าที่ระบบและขอบเขต ไม่ใช่การเทียบเท่ามาตรฐานไทยกับ ASTM และไม่ใช่ใบรับรองสินค้าท่อใน WATZADU อย่าเลือกท่อระบายน้ำไปใช้กับระบบปั๊มเพียงเพราะขนาดช่องดูตรงกัน

รอยต่อเป็นส่วนของระบบที่ต้องมีคู่มือ

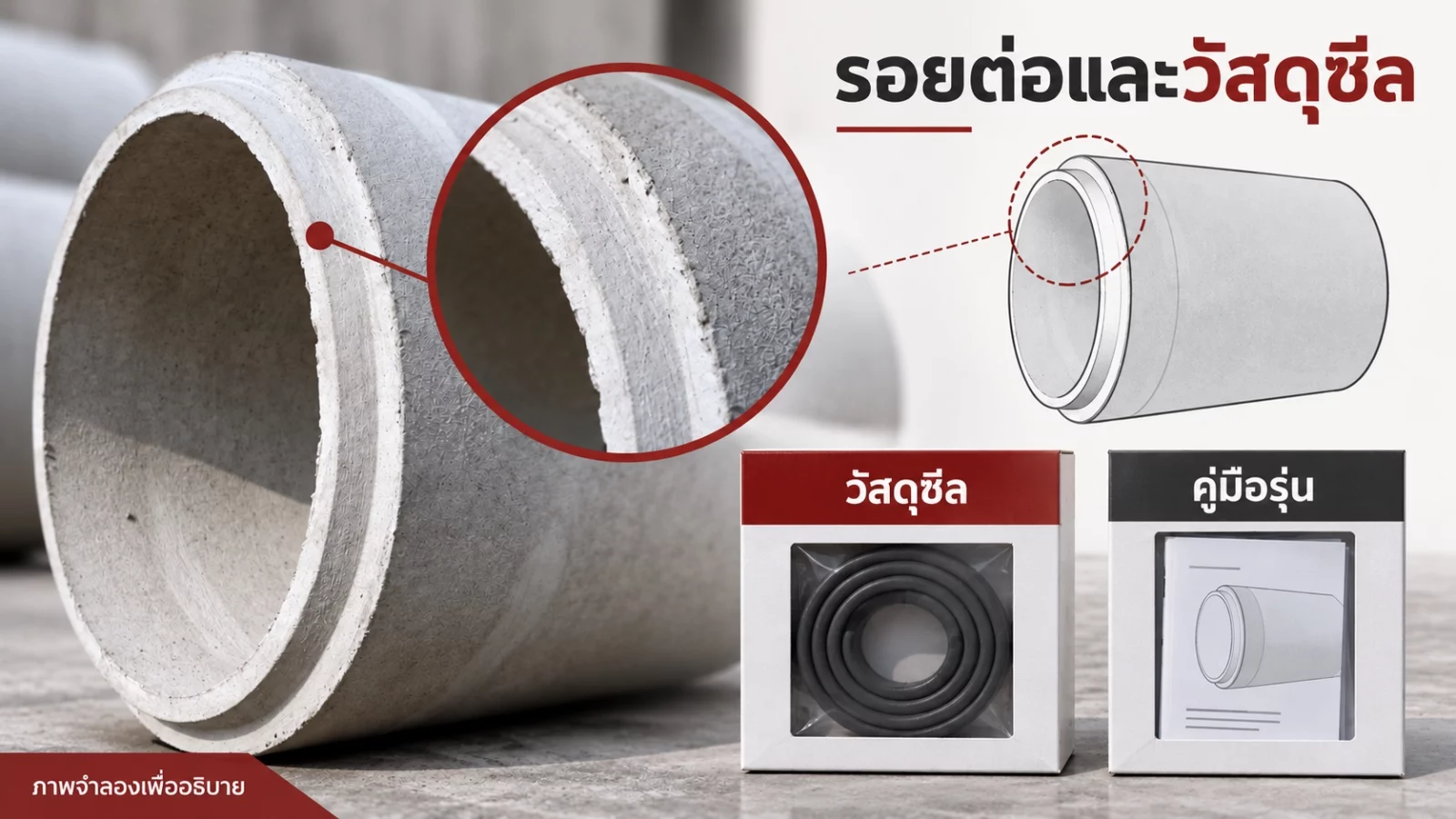

ภาพจำลองปากท่อ วัสดุซีลและคู่มือที่ต้องตรวจร่วมกัน — วัสดุซีลและภาพปากท่อเป็นตัวอย่างแนวคิด ต้องยืนยันชนิดตรงรุ่นก่อนใช้

ขอแบบรอยต่อ วัสดุซีลที่กำหนด และคู่มือติดตั้งของท่อที่เสนอจริง จากนั้นให้ผู้รับผิดชอบตรวจว่าตรงระบบในแบบ ถ้าใบเสนอราคาไม่รวมวัสดุรอยต่อ ให้แยกรายการถามก่อนเปรียบเทียบยอด

คู่มือ ACPA ส่วนรอยต่อและวัสดุซีล กล่าวถึงวัสดุรอยต่อหลายรูปแบบ จึงไม่ถือว่าการเห็นขอบปากท่อเป็นหลักฐานว่าต้องใช้ยางหรือปูนแบบเดียวกันทุกโรงงาน บทความนี้ไม่กำหนดอัตราส่วนปูน ระยะสวม หรือวิธีติดตั้งจากรูปจำลอง

เอกสารแต่ละชนิดตอบคนละคำถาม

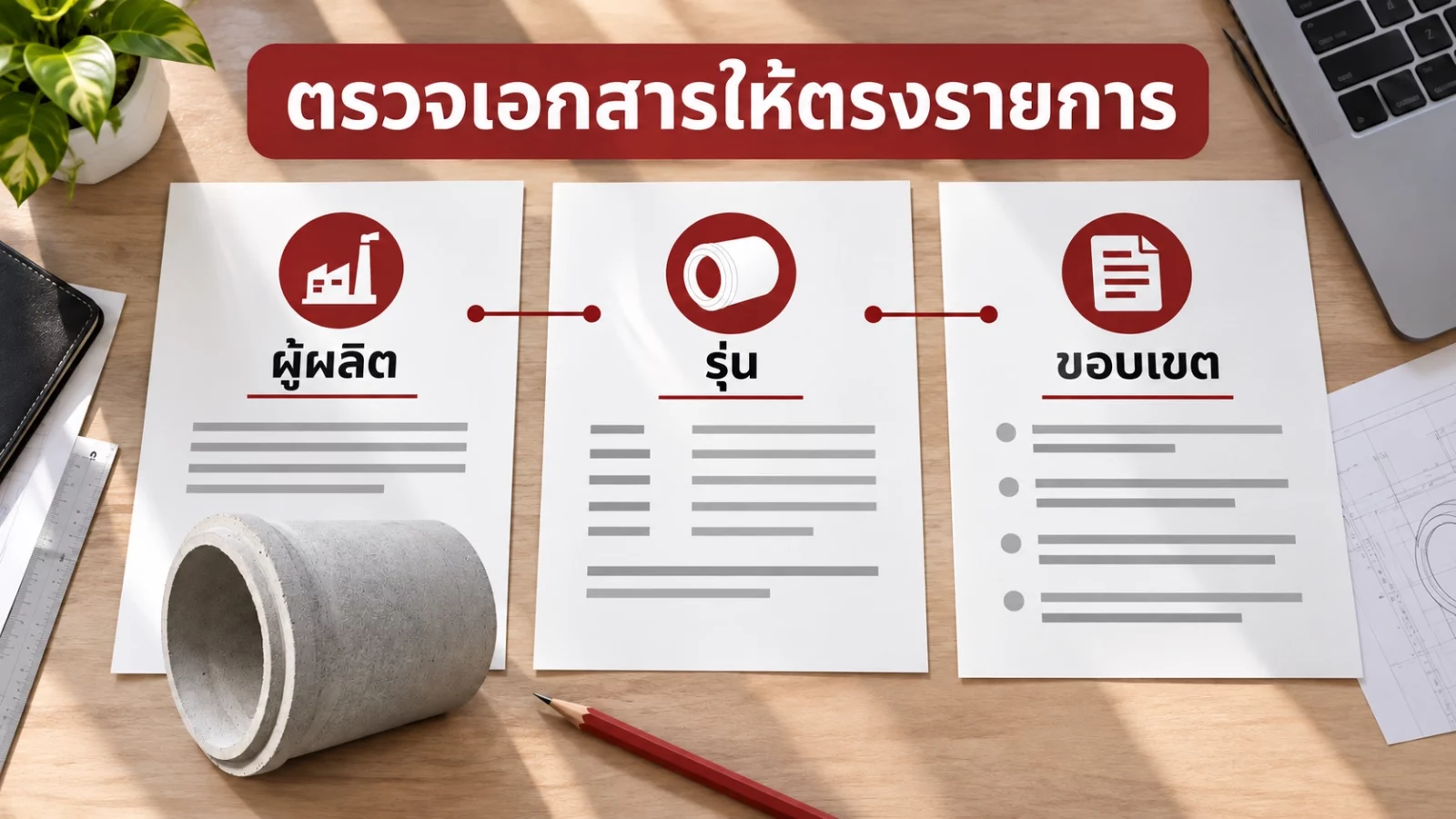

ภาพจำลองสามส่วนตรวจเอกสาร ผู้ผลิต รุ่น และขอบเขต — เอกสารในภาพเป็นแบบจำลอง ไม่มีใบอนุญาตหรือผลทดสอบจริง

เอกสารที่ขอและเรื่องที่ใช้ตรวจ
จุดตรวจ	ข้อมูลที่บันทึก
แบบมิติ	รูปร่าง ขนาด ปากท่อ ความยาว และฉบับที่เสนอ
ใบอนุญาต/มาตรฐาน	ชื่อผู้ผลิต โรงงาน ขอบเขตสินค้าและมาตรฐานตามแบบ
ผลทดสอบ	ตัวอย่างหรือรุ่นที่ทดสอบ วันที่ วิธีทดสอบและผลที่เกี่ยวกับข้อกำหนด
คู่มือติดตั้ง	ระบบรอยต่อ วิธีจัดการและข้อจำกัดของรุ่น
แบบโครงการ	หน้าที่ระบบ ภาระงาน วิธีติดตั้งและผู้ยืนยันการเลือก

ใบอนุญาตไม่ใช่แบบมิติ ผลทดสอบหนึ่งชุดไม่ใช่ผลตรวจสินค้าทุกชิ้น และเอกสารผลิตภัณฑ์ไม่ใช่รายละเอียดก่อสร้างของโครงการ ให้เก็บเอกสารเป็นชุดที่เชื่อมชื่อโรงงาน รุ่น และข้อกำหนดเดียวกัน หากชื่อผู้ผลิตหรือขอบเขตไม่ตรง ให้ถามเพิ่มก่อนยืนยัน

งานฝังดินกับงานดันท่อไม่ใช้คำถามชุดเดียว

ภาพจำลองการทบทวนวิธีติดตั้ง ภาระงาน และผู้ยืนยัน — ท่อขนาดเล็กในมือเป็นแบบจำลองประกอบการคุย ไม่ใช่น้ำหนักจริงของสินค้า

แจ้งตั้งแต่ขอราคาว่าเป็นงานวางท่อในร่อง งานลอดหรือดันท่อ หรือวิธีอื่นตามแบบ พร้อมส่งข้อกำหนดที่เกี่ยวข้อง ไม่สรุปว่าท่อกลมทั่วไปใช้ได้ทุกวิธี ASTM C76 อธิบายขอบเขตเป็นข้อกำหนดการผลิตและจัดซื้อ และแยกประเด็นรองพื้น กลบกลับ และภาระหน้างานที่ต้องสัมพันธ์กับการเลือกท่อ

จัดกลุ่มข้อมูลที่ยืนยันแล้วกับข้อมูลที่ต้องถามโรงงาน เช่น “หน้าที่: ระบายน้ำตามแบบ / วิธีติดตั้ง: รอผู้รับผิดชอบยืนยัน / ขอบเขตผลทดสอบ: รอเอกสาร” ทีมขายจะเห็นว่าควรขออะไรเพิ่มโดยไม่เดาชั้นคุณภาพหรือความสามารถของรอยต่อ
