ชื่อท่ออย่าง 40×100 บอกชื่อรุ่นที่ใช้ค้นสินค้า แต่ก่อนนำไปเทียบแนวท่อเดิมหรือถอดจำนวน ต้องรู้ว่าตัวเลขแต่ละตัวหมายถึงส่วนใด บทความนี้ช่วยแยกคำในแบบมิติและจัดข้อมูลส่งโรงงาน โดยไม่ตีความขนาดจากภาพสินค้าแทนแบบจริง
ID และ OD ต้องอ่านที่ตำแหน่งเดียวกัน

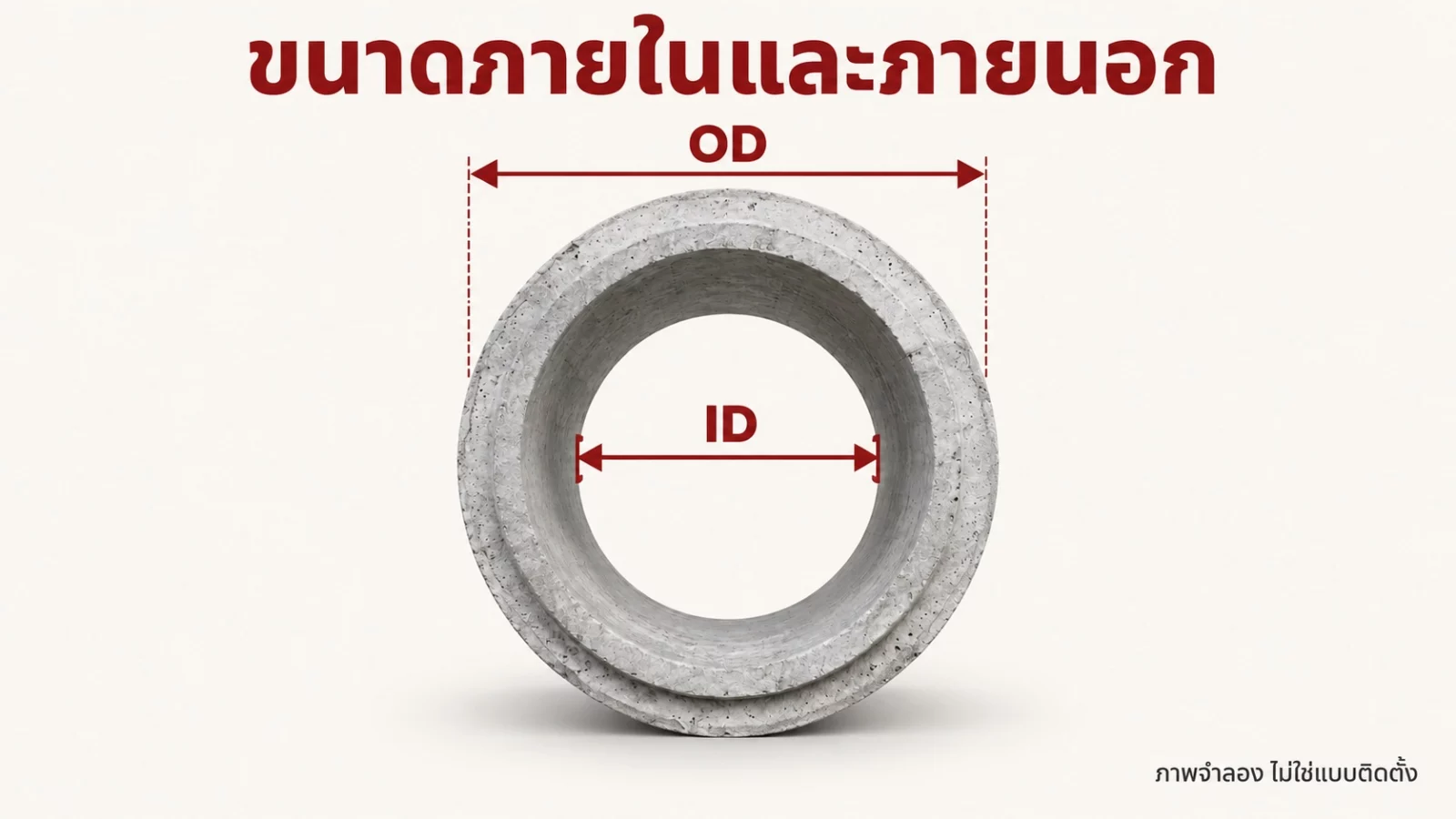

ID (Inside Diameter) คือเส้นผ่านศูนย์กลางภายในช่องท่อ ส่วน OD (Outside Diameter) คือเส้นผ่านศูนย์กลางภายนอก ระบุด้วยว่าค่าที่อ่านอยู่ที่ลำตัว ปากรับ หรือหัวต่อ เพราะขอบปากอาจมีรูปทรงต่างจากลำตัว ภาพหน้าตรงช่วยเข้าใจคำศัพท์ แต่ค่าที่ใช้สั่งต้องอ่านจากแบบโรงงาน
การเทียบคู่ต่อควรบันทึกทั้งรูปตัดและรายละเอียดปากท่อ ท่อที่เรียกขนาดเดียวกันจึงยังต้องตรวจความเข้ากันได้ของรอยต่อ หากเอกสารเขียนเพียง “เส้นผ่านศูนย์กลาง” ให้ถามโรงงานให้ชัดว่าหมายถึงภายในหรือภายนอกก่อนกรอกใบรายการ
ข้อมูล มอก.128-2560 ของ สมอ. ระบุว่ามาตรฐานครอบคลุมท่อคอนกรีตเสริมเหล็กหล่อสำเร็จสำหรับงานระบายน้ำ และกำหนดเรื่องขนาดกับเกณฑ์ความคลาดเคลื่อน จึงต้องแยกขนาดระบุออกจากผลวัดและเกณฑ์ตรวจรับของรุ่นจริง
ความยาวก้อนกับระยะที่เพิ่มหลังต่อ

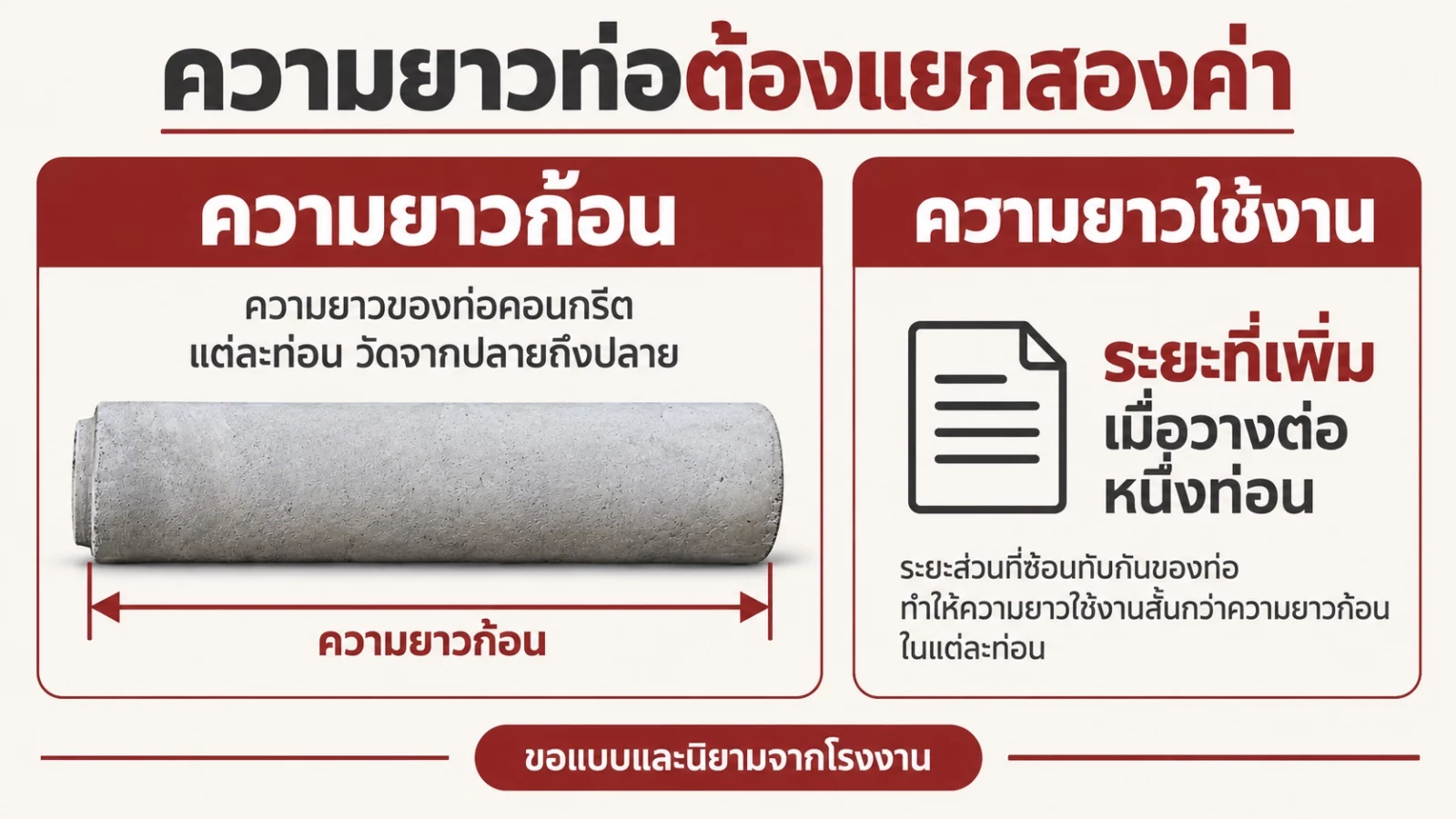

ความยาวก้อนเป็นระยะของชิ้นท่อเดี่ยว ส่วนความยาวใช้งานหรือ laying length เป็นข้อมูลสำหรับการวางต่อในแนว ให้โรงงานระบุนิยามและตำแหน่งต้น–ปลายของระยะที่ใช้กับรุ่นนั้น อย่าหักระยะสวมเองจากภาพหรือใช้ความยาวก้อนแทนทุกกรณี
คู่มือ ACPA ส่วน Ordering, Receiving and Handling หน้า6 แยก laying length ไว้ในข้อมูลสั่งท่อ หลักนี้ใช้ช่วยตั้งคำถามกับโรงงาน ส่วนรายละเอียดของโครงการไทยยังยึดแบบและคู่มือรุ่นที่เสนอ
ตัวอย่างกรอกข้อมูล: “ความยาวก้อน — รอแบบโรงงาน / ความยาวใช้งาน — รอยืนยัน / ชนิดรอยต่อ — แนบรูปตัด” ดีกว่าใส่ 1 เมตรในทุกช่องเพราะชื่อรุ่นลงท้าย 100
แปลงหน่วยให้ตรงก่อนเทียบ

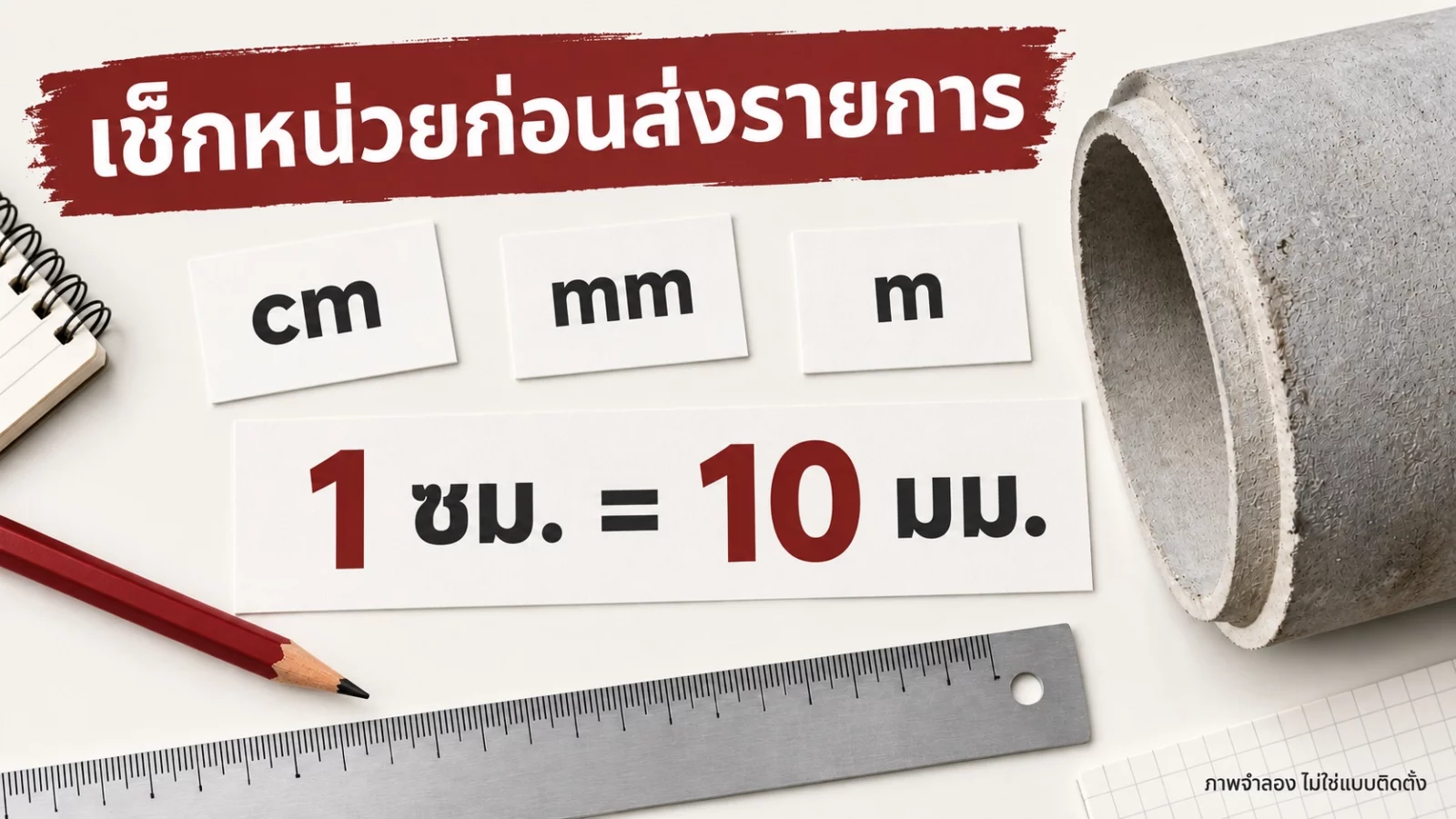

1 เซนติเมตรเท่ากับ 10 มิลลิเมตร และ 1 เมตรเท่ากับ 1,000 มิลลิเมตร ตัวอย่างการแปลงหน่วยอย่างเดียว: 40 ซม. = 400 มม. การแปลงนี้ไม่ได้ยืนยันว่าเลข40ในชื่อรุ่นเป็น ID หรือ OD
| จุดตรวจ | ข้อมูลที่บันทึก |
|---|---|
| ขนาดระบุ | คัดชื่อรุ่นและหน่วยจากรายการสินค้า |
| ID / OD | คัดจากแบบ พร้อมตำแหน่งวัดและหน่วย |
| ปากรับ / หัวต่อ | แนบรูปตัดและรหัสแบบคู่ต่อ |
| ความยาวก้อน / ใช้งาน | ระบุสองช่องแยกกันและฉบับเอกสาร |
| ข้อมูลยังไม่มี | เขียนรอยืนยัน ไม่ใส่ค่าศูนย์หรือเดาจากรูป |
ถ้าผู้เสนอราคาส่งเอกสารคนละหน่วย ให้แปลงเป็นหน่วยเดียวในตารางเปรียบเทียบ แล้วเก็บค่าต้นฉบับไว้ข้างกันเพื่อทวนกลับได้
จะต่อกับท่อเก่า ต้องส่งอะไรเพิ่ม

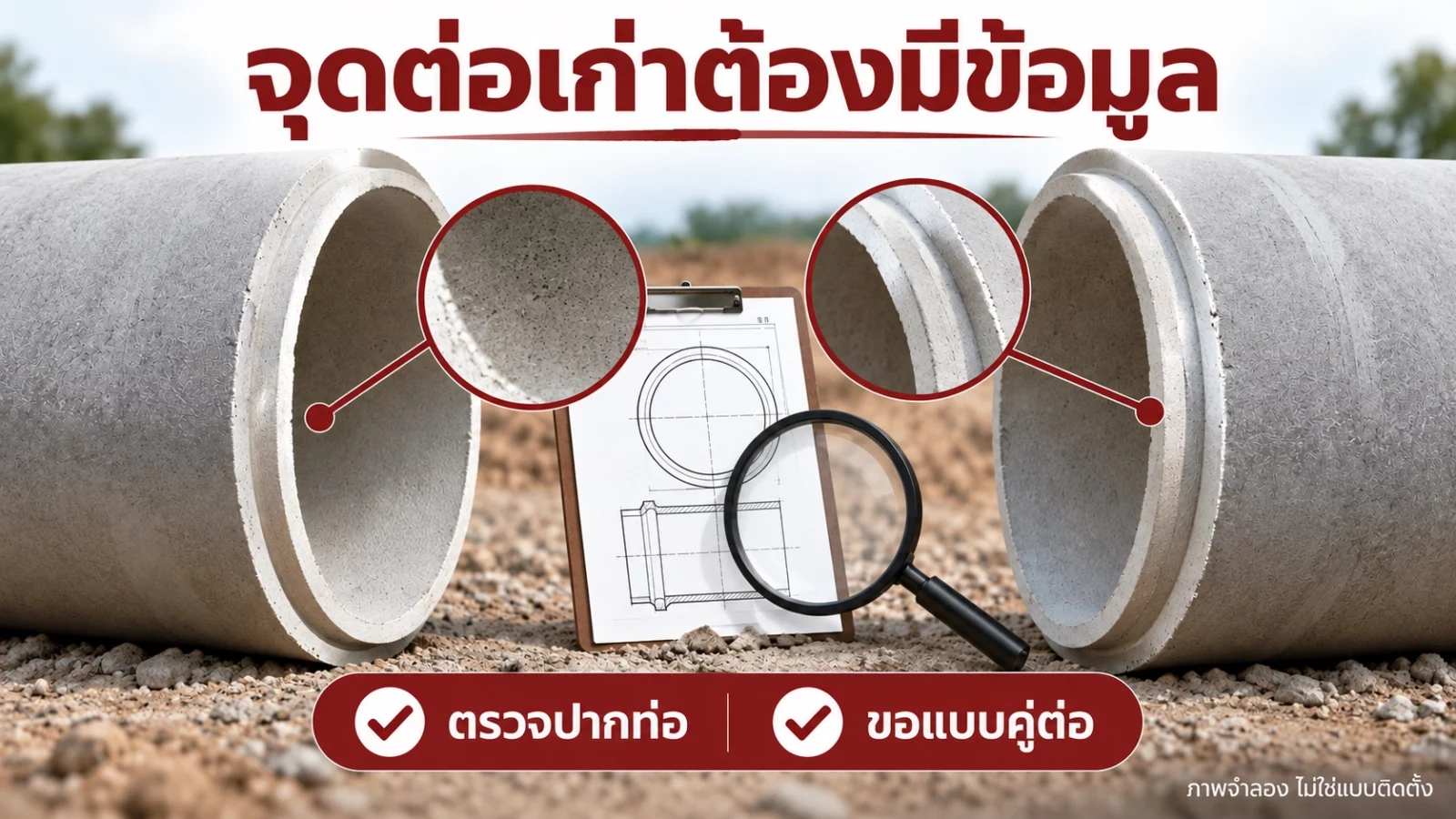

ถ่ายปากท่อเดิมให้เห็นภาพรวมและขอบที่ชัด ระบุข้อมูลเดิมที่มี เช่น ผู้ผลิต ชื่อรุ่น ฉบับแบบ และชนิดรอยต่อ ให้ผู้รับผิดชอบตรวจตำแหน่งวัดและรายละเอียดคู่ต่อก่อนสรุปชิ้นใหม่ ภาพอย่างเดียวอาจไม่แสดงรูปทรงด้านในหรือส่วนที่ถูกฝัง
เมื่อข้อมูลครบ จัดชื่อรุ่นในเว็บ เช่น ท่อคอนกรีต 40×100 คู่กับแบบโรงงาน ไม่เขียนว่าท่อใหม่ “ใช้แทนได้” จากเส้นผ่านศูนย์กลางที่ใกล้กัน อ่านเรื่อง เลือกท่อจากข้อมูลรุ่น สำหรับภาพรวมการยืนยันรุ่นก่อนซื้อ
คำถามที่พบบ่อย
ท่อ40×100 หมายถึง ID40 ซม. ยาวใช้งาน1เมตรแน่นอนหรือไม่
ยังสรุปไม่ได้จากชื่อรุ่น ต้องให้โรงงานระบุความหมายของตัวเลข ความยาวก้อนและความยาวใช้งานในแบบตรงรุ่น
วัดจากรูปสินค้าบนเว็บได้ไหม
ใช้ดูรูปทรงประกอบได้ แต่ไม่มีสเกลหรือระนาบวัดที่ยืนยัน จึงไม่ใช้แทนแบบมิติหรือผลวัดจริง
สินค้าที่ใช้ค้นหารุ่น: ท่อคอนกรีต 40×100 · ท่อคอนกรีต 30×100 ชื่อขนาดในเว็บใช้เป็นจุดเริ่มต้นสอบถาม ต้องขอข้อมูลมิติและเอกสารตรงโรงงานที่เสนอจริง
