10 ไอเดียอาคารพาณิชย์และศูนย์ชุมชนกับอิฐช่องลม

อิฐช่องลมสร้างจังหวะให้ทั้งอาคารได้ เมื่อเลือกตำแหน่งจากทางเข้า พื้นที่รอ บันได และเฉลียงก่อนเลือกลาย บทความนี้เสนอ 10 แนวคิดอาคารพาณิชย์และอาคารชุมชน ตั้งแต่โชว์รูมไปถึงตลาดในร่ม ภาพเป็นแนวคิดออกแบบอาคารใหม่ ไม่ใช่ผลงานก่อสร้างจริงของบริษัทหรือแบบก่อสร้างที่ใช้แทนการออกแบบวิศวกรรม

ฟาซาดที่เริ่มจากการใช้งานอาคาร

ใช้ภาพก้อนจริงของ WATZADU และแคตตาล็อก V5 เป็นอ้างอิงลาย 5 รุ่น อิฐแดงช่องลมของบริษัทนำเข้าจากอินเดีย ผิวค่อนข้างเรียบ ส่วนอิฐบล็อกช่องลมคอนกรีตผลิตในไทยตามข้อมูลบริษัท แต่ละภาพเลือกโมดูลชนิดเดียวภายในแผงเพื่อไม่สลับขนาดก้อนจนแนวรอยต่อคลาดเคลื่อน

10 อาคาร 10 บุคลิก

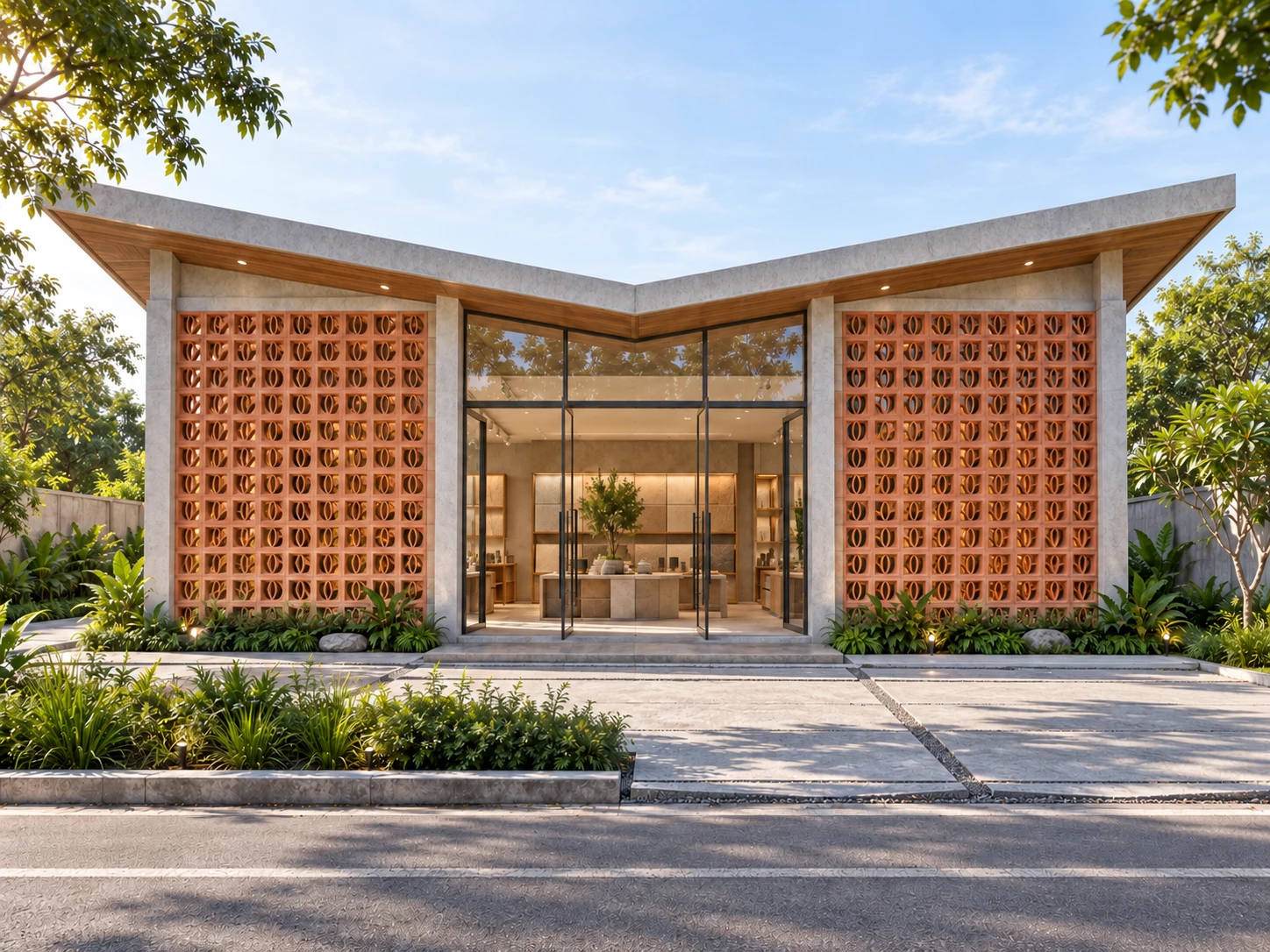

แนวคิดโชว์รูมวัสดุหลังคาปีก เห็นอาคารครบทั้งหลัง ใช้อิฐแดงช่องลม ลายทิวลิปในกรอบแยก — 01 โชว์รูม Showroom

**โชว์รูมวัสดุหลังคาปีก**

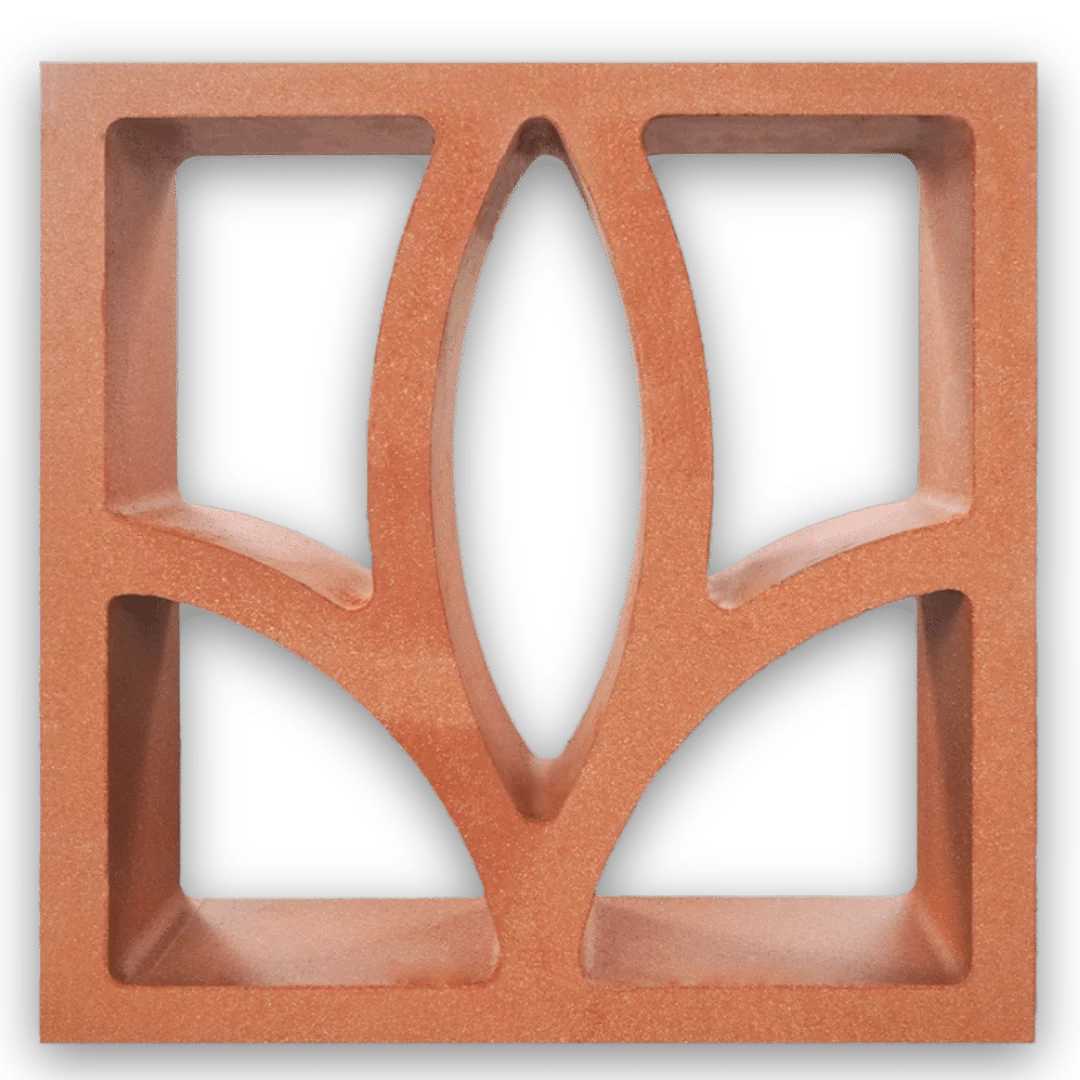

**สินค้า:** อิฐแดงช่องลม ลายทิวลิป · 22 × 22 × 6.5 ซม.

**ตำแหน่ง:** แผงข้างทางเข้า แยกจากผนังกระจกและโครงหลังคา

**สเกลแนวคิด:** 1 ชั้น · ชายคาราว 3.3 ม. · สูงสุดราว 4.3 ม. แผงตัวอย่าง 12 แถว × 9 ก้อน = 2.75 × 2.06 ม. รวม 108 ก้อนต่อกริดเต็ม ใช้รอยต่อระหว่างก้อน 1 ซม. ไม่รวมกรอบและเศษตัด

จัดแผงทิวลิปไว้สองฝั่งของทางเข้ากระจก ให้ผู้มาเยือนอ่านตำแหน่งประตูได้ทันที หลังคาปีกช่วยสร้างบุคลิกโดยไม่ต้องเพิ่มป้ายขนาดใหญ่ ใช้พื้นลานเรียบและสวนรับน้ำเชื่อมพื้นที่จอดรถกับอาคาร แผงสีดินเผาเข้ากับตัวอย่างวัสดุภายใน แต่ไม่กั้นมุมมองหน้าประตูจนหมด

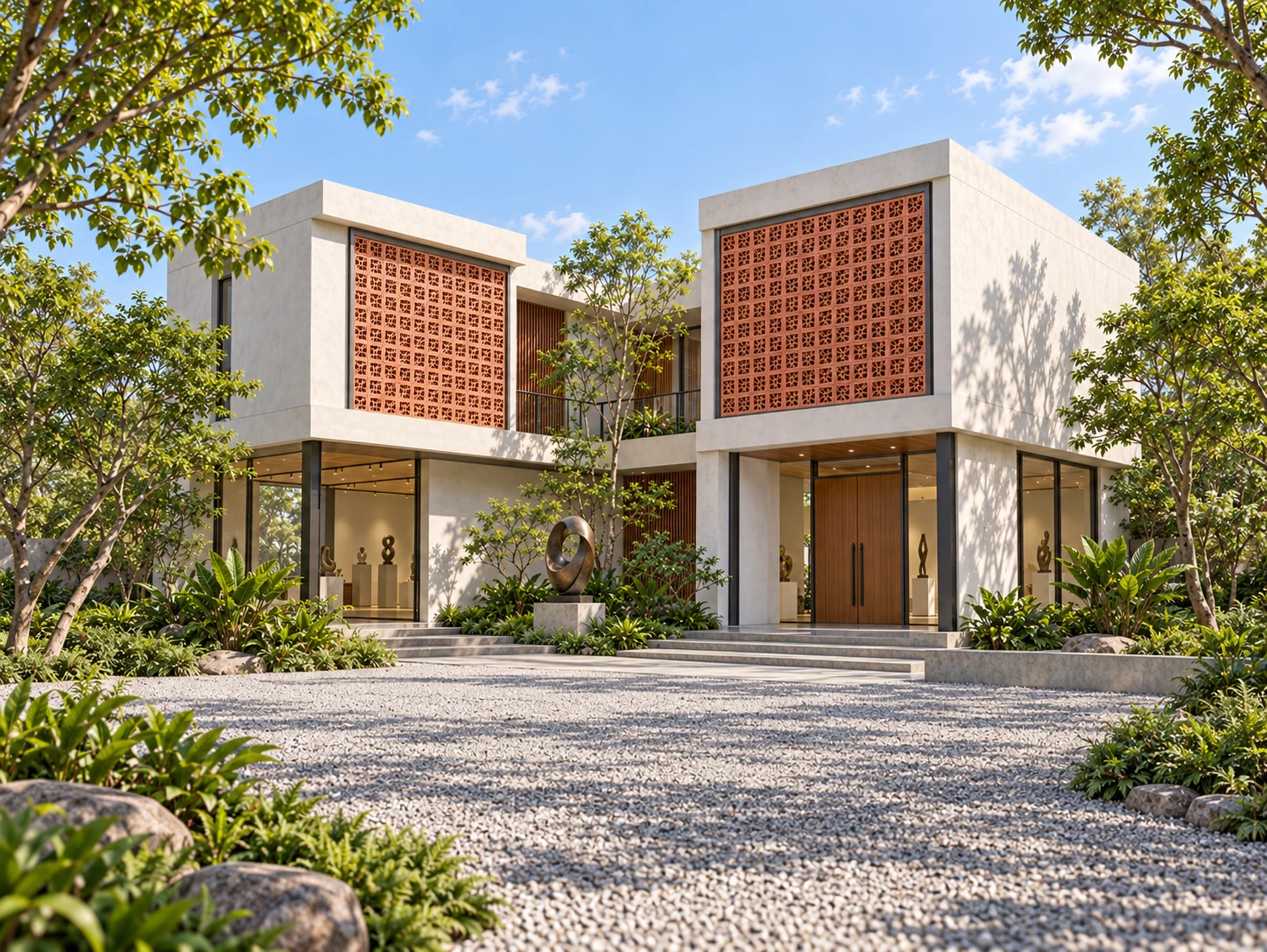

แนวคิดแกลเลอรีมวลเหลื่อม เห็นอาคารครบทั้งหลัง ใช้อิฐแดงช่องลม ลายฟลาวเวอร์ในกรอบแยก — 02 แกลเลอรี Gallery

**แกลเลอรีมวลเหลื่อม**

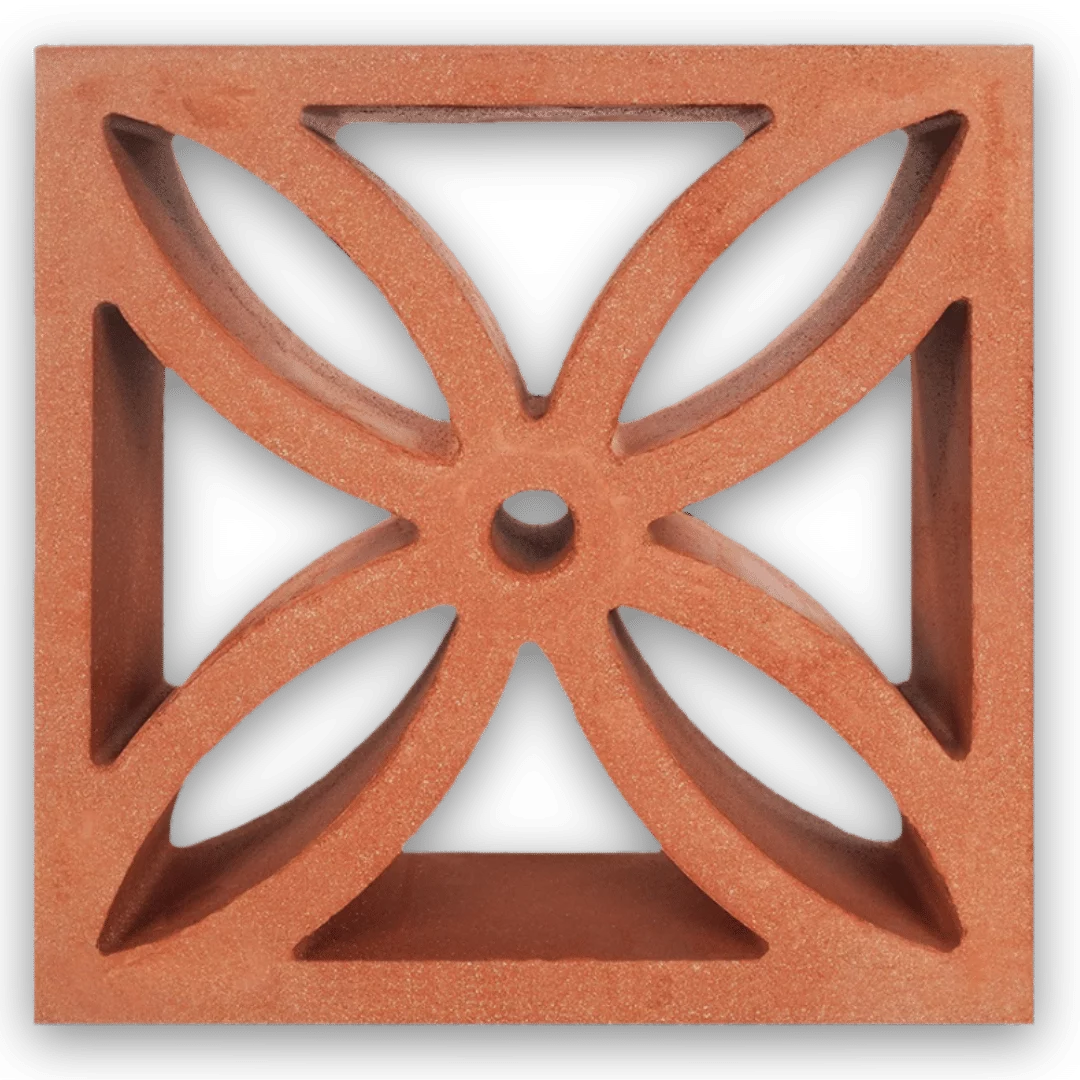

**สินค้า:** อิฐแดงช่องลม ลายฟลาวเวอร์ · 22 × 22 × 6.5 ซม.

**ตำแหน่ง:** แผงชั้นบนมีกรอบแยกและแนวรับตามชั้น

**สเกลแนวคิด:** 2 ชั้น · ชายคาราว 6.4 ม. · สูงสุดราว 6.8 ม. แผงตัวอย่าง 12 แถว × 12 ก้อน = 2.75 × 2.75 ม. รวม 144 ก้อนต่อกริดเต็ม ใช้รอยต่อระหว่างก้อน 1 ซม. ไม่รวมกรอบและเศษตัด

กล่องอาคารสองระดับทำให้แกลเลอรีมีพื้นที่จัดแสดงต่างขนาด เลือกลายฟลาวเวอร์เป็นแผงย่อยชั้นบนเพื่อสร้างจังหวะละเอียดเหนือโถงสีขาว แสงจากด้านในช่วยให้เห็นช่องเปิดช่วงพลบค่ำ ส่วนลานประติมากรรมหน้าอาคารยังมีพื้นที่ว่างรอบชิ้นงาน ไม่ใช้ช่องลมแทนผนังควบคุมแสงของห้องจัดแสดง

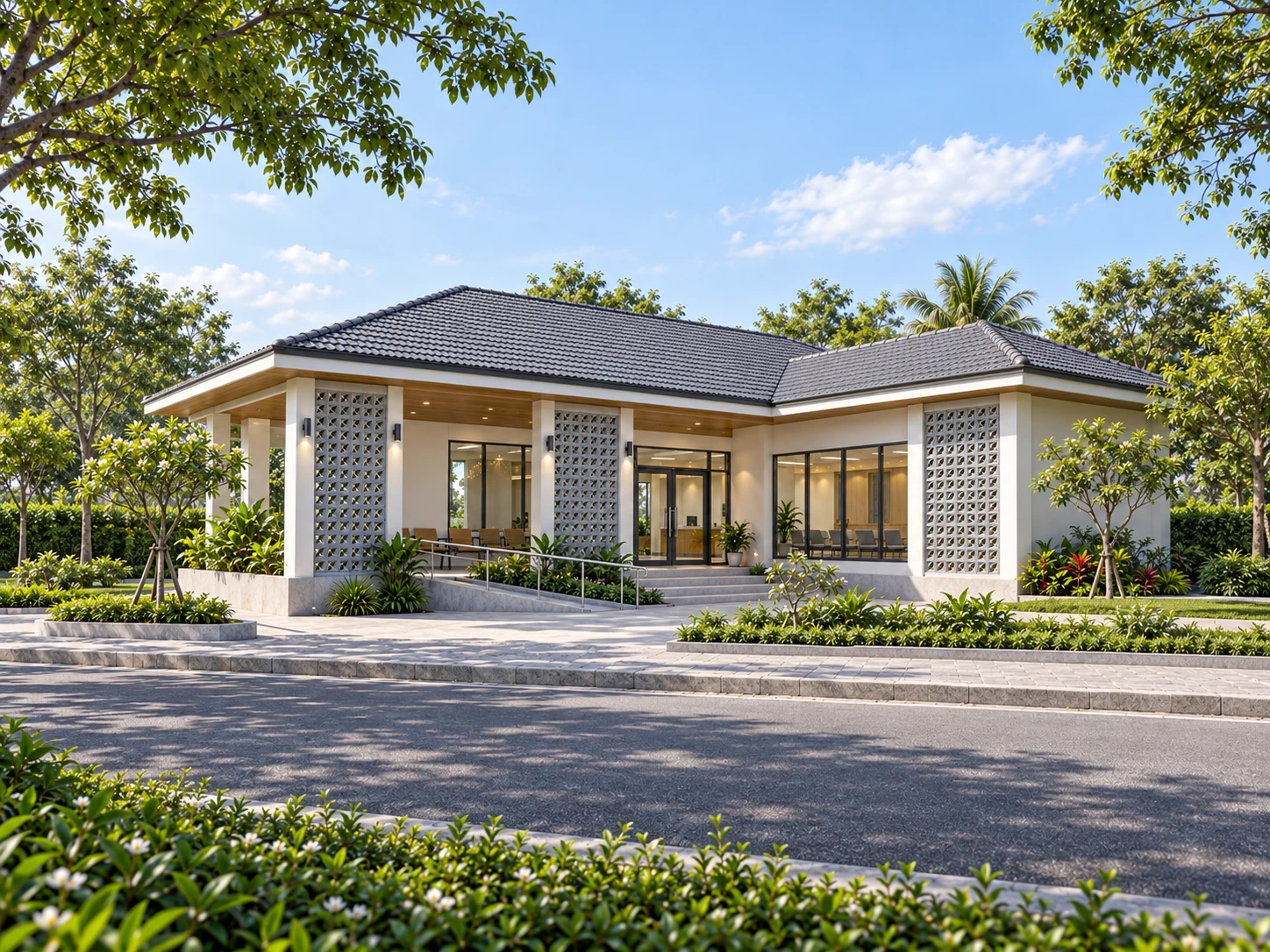

แนวคิดคลินิกคอร์ตสงบ เห็นอาคารครบทั้งหลัง ใช้อิฐช่องลม ลายลีฟในกรอบแยก — 03 คลินิก Clinic

**คลินิกคอร์ตสงบ**

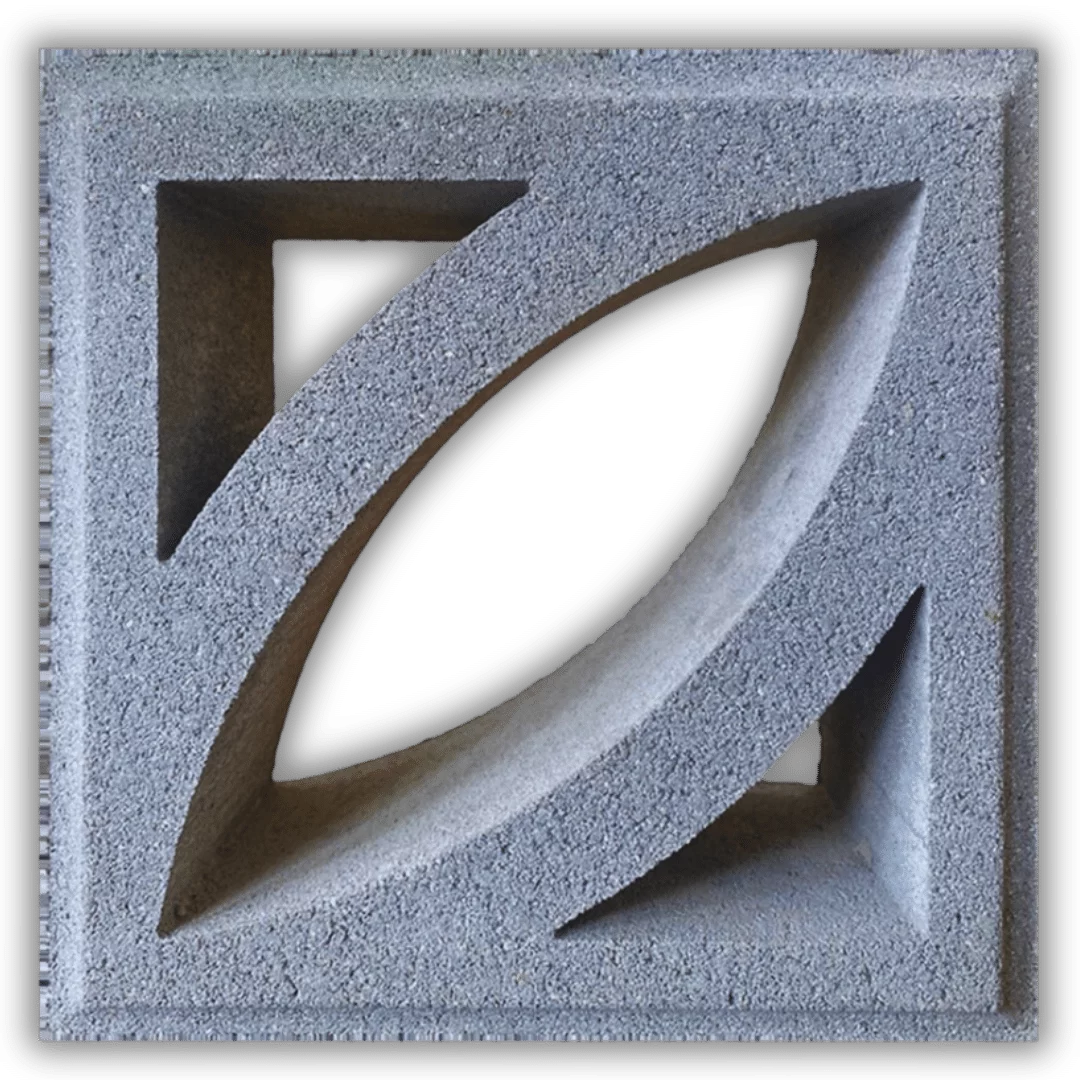

**สินค้า:** อิฐช่องลม ลายลีฟ · 20 × 20 × 9 ซม.

**ตำแหน่ง:** ข้างเฉลียงห้องรอ มีทางเข้าสะดวกและพื้นที่ดูแลแผง

**สเกลแนวคิด:** 1 ชั้น · ชายคาราว 3.4 ม. · สูงสุดราว 4.6 ม. แผงตัวอย่าง 14 แถว × 6 ก้อน = 2.93 × 1.25 ม. รวม 84 ก้อนต่อกริดเต็ม ใช้รอยต่อระหว่างก้อน 1 ซม. ไม่รวมกรอบและเศษตัด

อาคารรูปตัวแอลเปิดมุมสวนให้ห้องรอ ใช้ลายลีฟสีเทาคั่นพื้นที่เฉลียงกับถนน โดยยังมองเห็นประตูกระจกและทางลาดได้ชัด ลายใบโค้งช่วยลดความแข็งของผนังสีอ่อน จัดที่นั่งในร่มไว้หลังแนวแผงและเผื่อทางรถเข็น รูปแบบนี้เป็นแนวคิดพื้นที่รอ ไม่ใช่หลักฐานมาตรฐานสถานพยาบาล

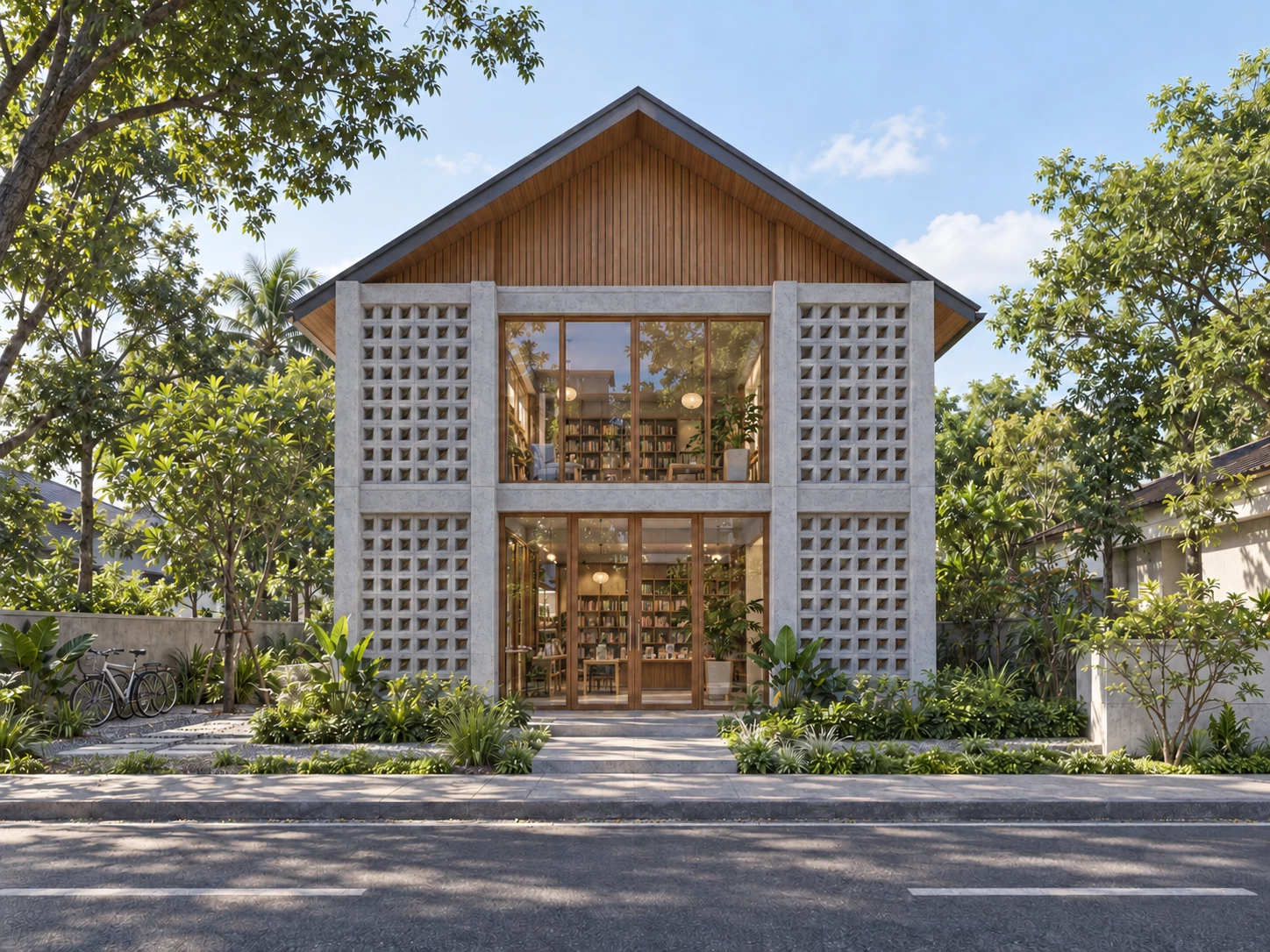

แนวคิดร้านหนังสือหลังคาจั่ว เห็นอาคารครบทั้งหลัง ใช้อิฐช่องลม ลายแมทริคในกรอบแยก — 04 ร้านหนังสือ Bookshop

**ร้านหนังสือหลังคาจั่ว**

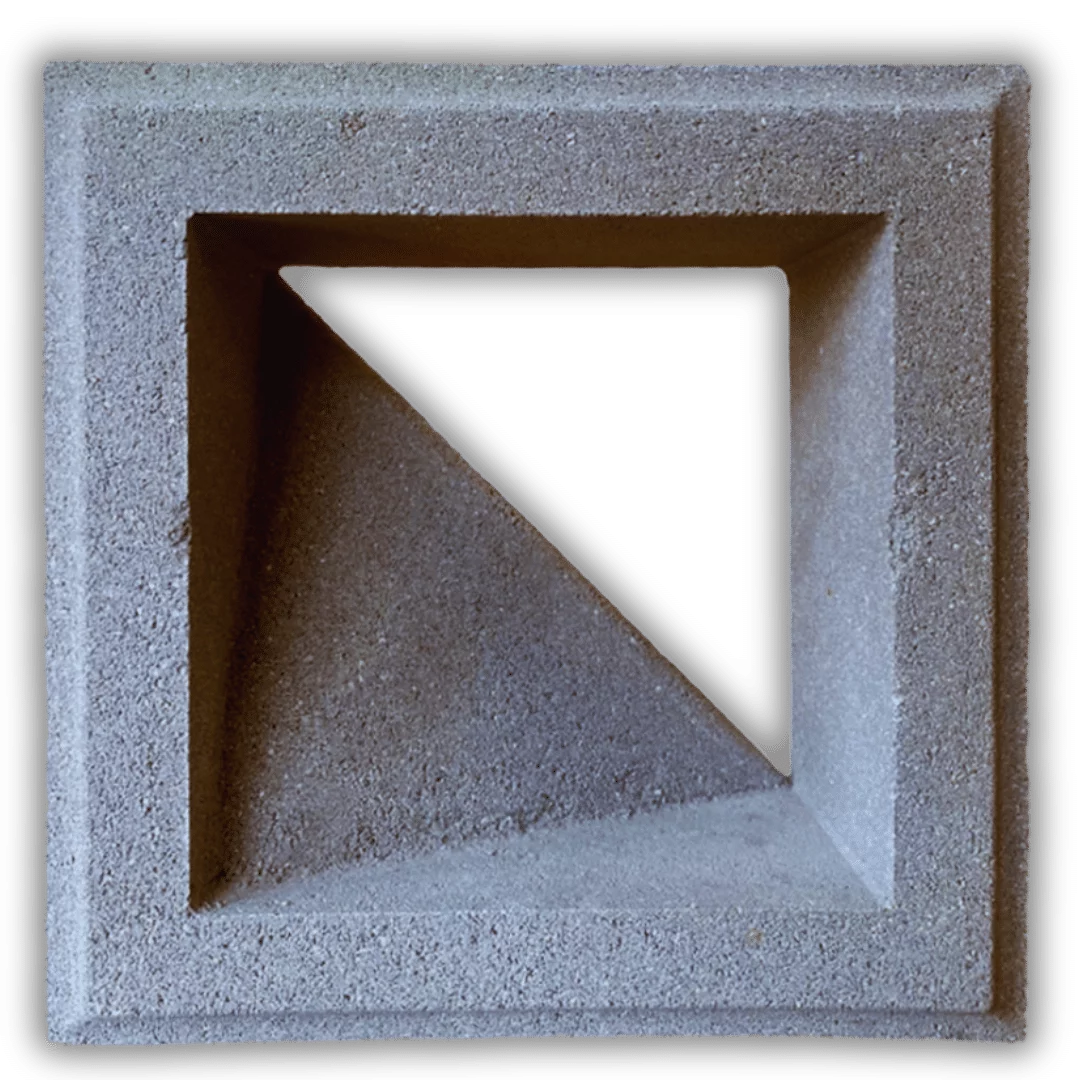

**สินค้า:** อิฐช่องลม ลายแมทริค · 20 × 20 × 9 ซม.

**ตำแหน่ง:** แผงสองฝั่งของทางเข้า แยกกรอบและแนวรับแต่ละชั้น

**สเกลแนวคิด:** 2 ชั้น · ชายคาราว 6.4 ม. · สูงสุดราว 8 ม. แผงตัวอย่าง 9 แถว × 6 ก้อน = 1.88 × 1.25 ม. รวม 54 ก้อนต่อกริดเต็ม ใช้รอยต่อระหว่างก้อน 1 ซม. ไม่รวมกรอบและเศษตัด

หลังคาจั่วสูงกับปลายอาคารไม้ทำให้ร้านหนังสือมีภาพจำต่างจากกล่องแบน ลายแมทริคที่มีช่องเฉียงและผิวลึกอยู่ในแผงสองฝั่งของทางเข้าทั้งสองชั้น แยกด้วยแนวคาน ส่วนกลางคงกระจกเพื่อเห็นชั้นหนังสือและบอกการใช้งานจากตัวอาคาร วางจุดจอดจักรยานห่างทางเดินหลัก ให้ความเงียบมาจากการจัดผังและผนังห้องอ่าน ไม่คาดหวังให้ช่องลมเปิดกั้นเสียง

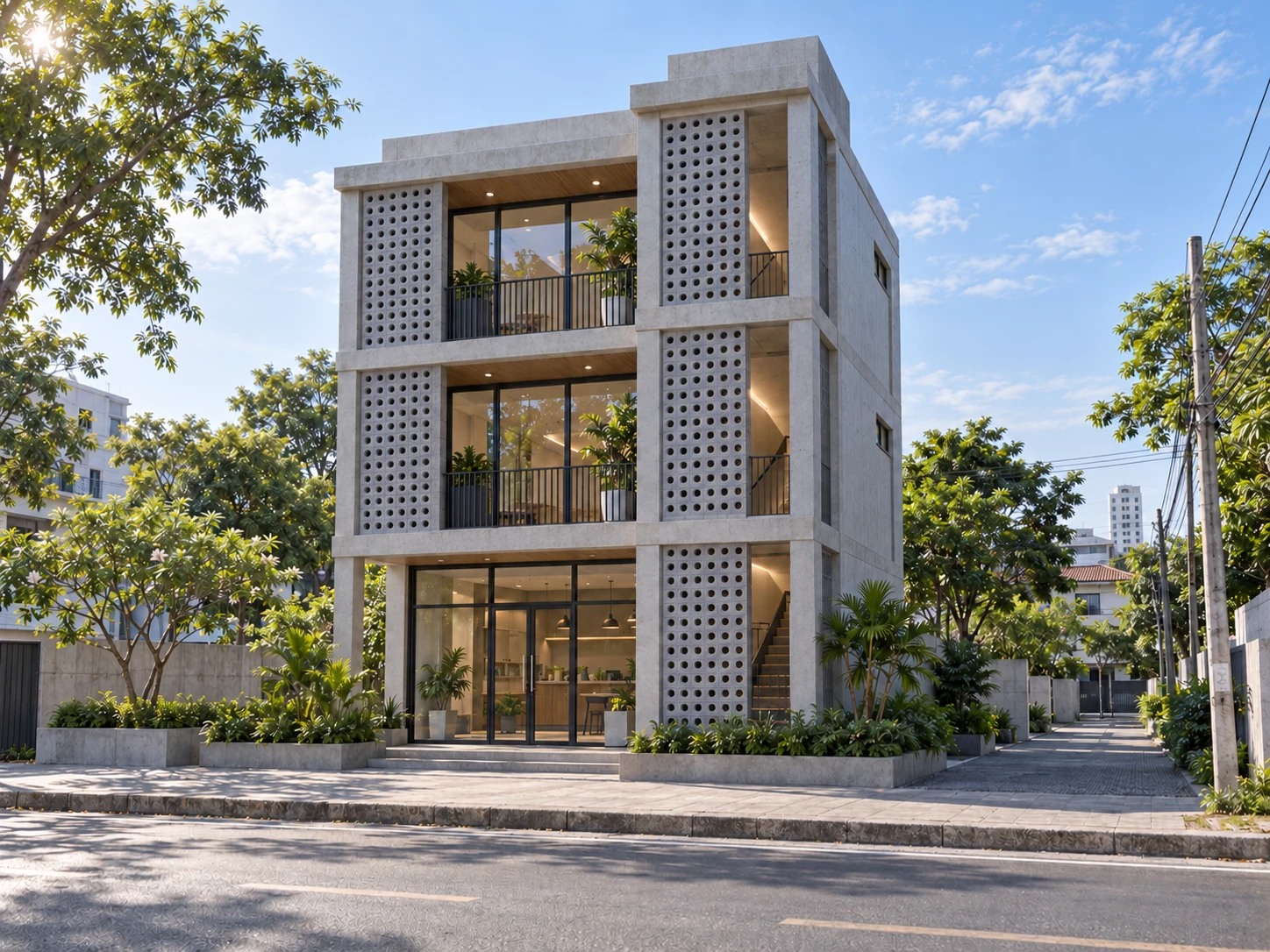

แนวคิดอาคารพาณิชย์หัวมุม เห็นอาคารครบทั้งหลัง ใช้อิฐช่องลม ลายบอลในกรอบแยก — 05 พาณิชย์ Shophouse

**อาคารพาณิชย์หัวมุม**

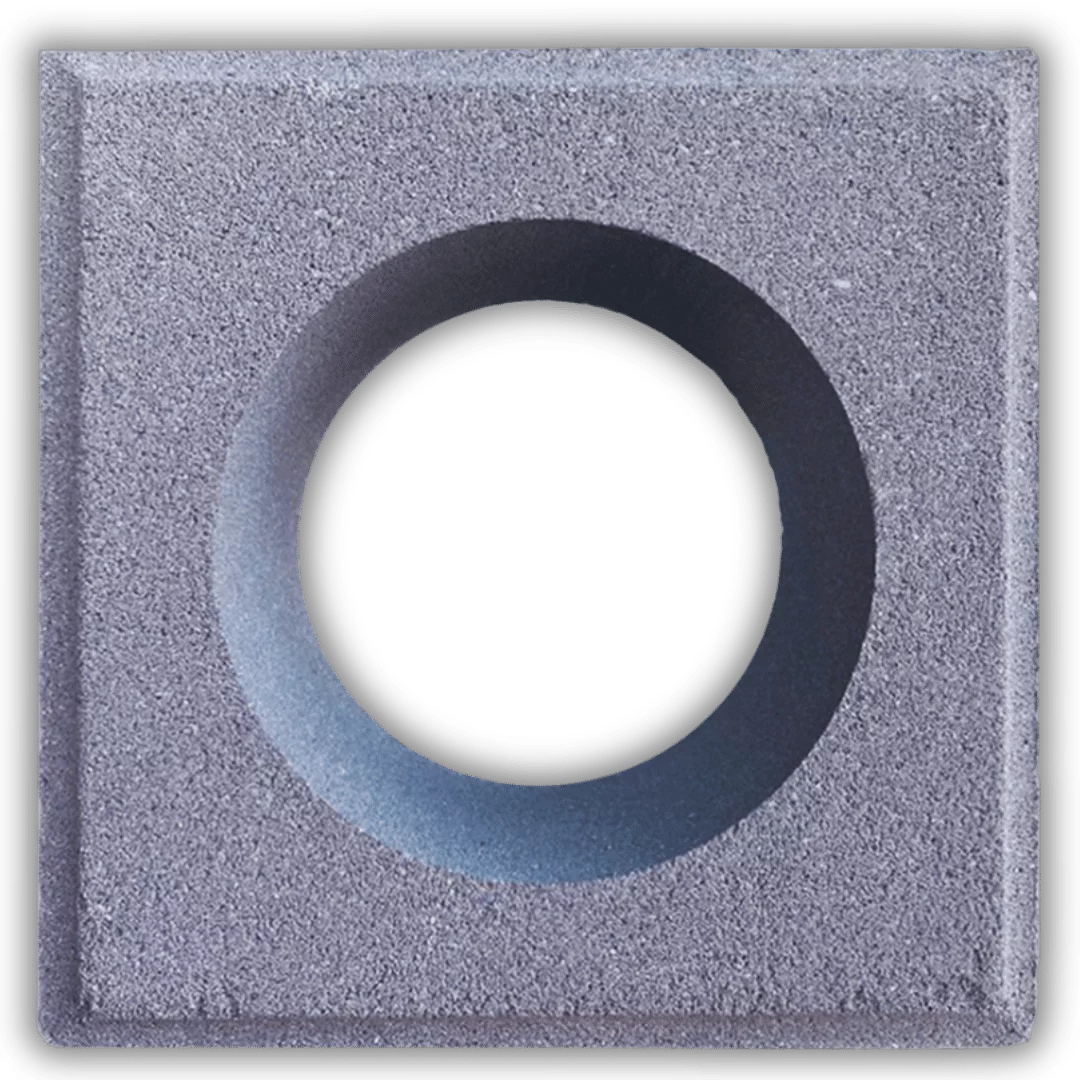

**สินค้า:** อิฐช่องลม ลายบอล · 20 × 20 × 9 ซม.

**ตำแหน่ง:** บันไดและระเบียงชั้นบน แยกช่องเข้าและกรอบตามชั้น

**สเกลแนวคิด:** 3 ชั้น · ชายคาราว 9.6 ม. · สูงสุดราว 10 ม. แผงตัวอย่าง 13 แถว × 6 ก้อน = 2.72 × 1.25 ม. รวม 78 ก้อนต่อกริดเต็ม ใช้รอยต่อระหว่างก้อน 1 ซม. ไม่รวมกรอบและเศษตัด

อาคารสามชั้นหน้ากระชับเลือกช่องวงกลมลายบอลบริเวณบันไดและระเบียง เพื่อให้เกิดจังหวะต่างจากหน้าร้านกระจกชั้นล่าง แบ่งแผงตามแนวพื้นแต่ละชั้น เห็นเสาและขอบคานชัดจากถนนสองด้าน ทางเข้าร้านต้องอ่านง่ายแม้อาคารมีแผงมาก และพื้นที่ขนสินค้าไม่ควรตัดกับเส้นทางลูกค้า

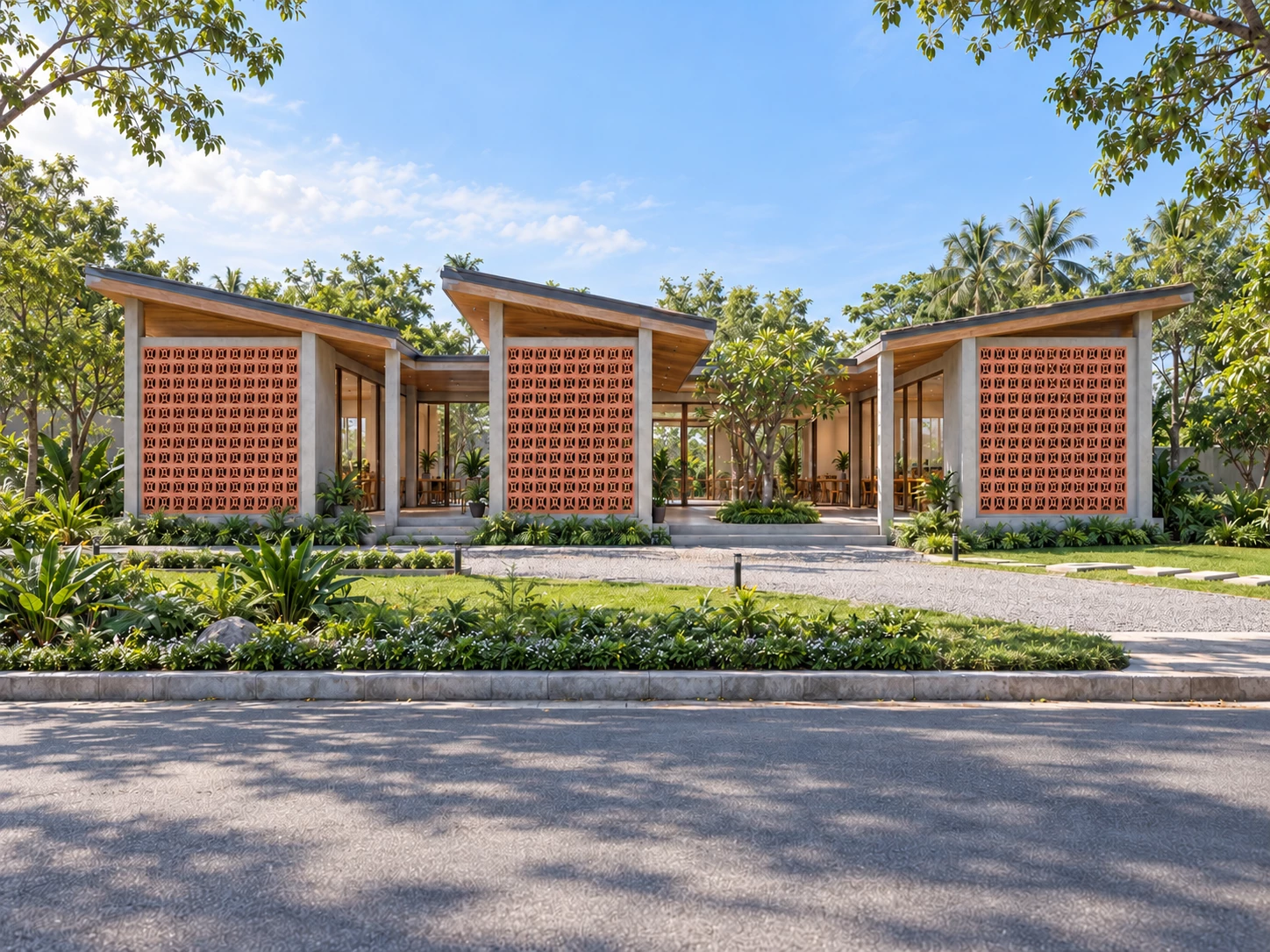

แนวคิดศูนย์เรียนรู้สามปีก เห็นอาคารครบทั้งหลัง ใช้อิฐแดงช่องลม ลายทิวลิปในกรอบแยก — 06 ศูนย์เรียนรู้ Learning

**ศูนย์เรียนรู้สามปีก**

**สินค้า:** อิฐแดงช่องลม ลายทิวลิป · 22 × 22 × 6.5 ซม.

**ตำแหน่ง:** แผงด้านถนนในกรอบของแต่ละปีกอาคาร

**สเกลแนวคิด:** 1 ชั้น · ชายคาราว 3.3 ม. · สูงสุดราว 4 ม. แผงตัวอย่าง 12 แถว × 11 ก้อน = 2.75 × 2.52 ม. รวม 132 ก้อนต่อกริดเต็ม ใช้รอยต่อระหว่างก้อน 1 ซม. ไม่รวมกรอบและเศษตัด

สามอาคารหลังคาลาดเชื่อมกันรอบคอร์ต เปิดโอกาสให้กิจกรรมเรียนรู้ย้ายระหว่างห้องกับเฉลียง ลายทิวลิปวางด้านถนน ขณะที่ด้านคอร์ตใช้ประตูเปิดได้จริงเพื่อควบคุมการใช้งาน ช่วยให้กลุ่มคนเห็นเส้นทางระหว่างปีกอาคารและสวน ส่วนพื้นที่เวิร์กช็อปเผื่อจุดล้างและเก็บอุปกรณ์ตามกิจกรรม

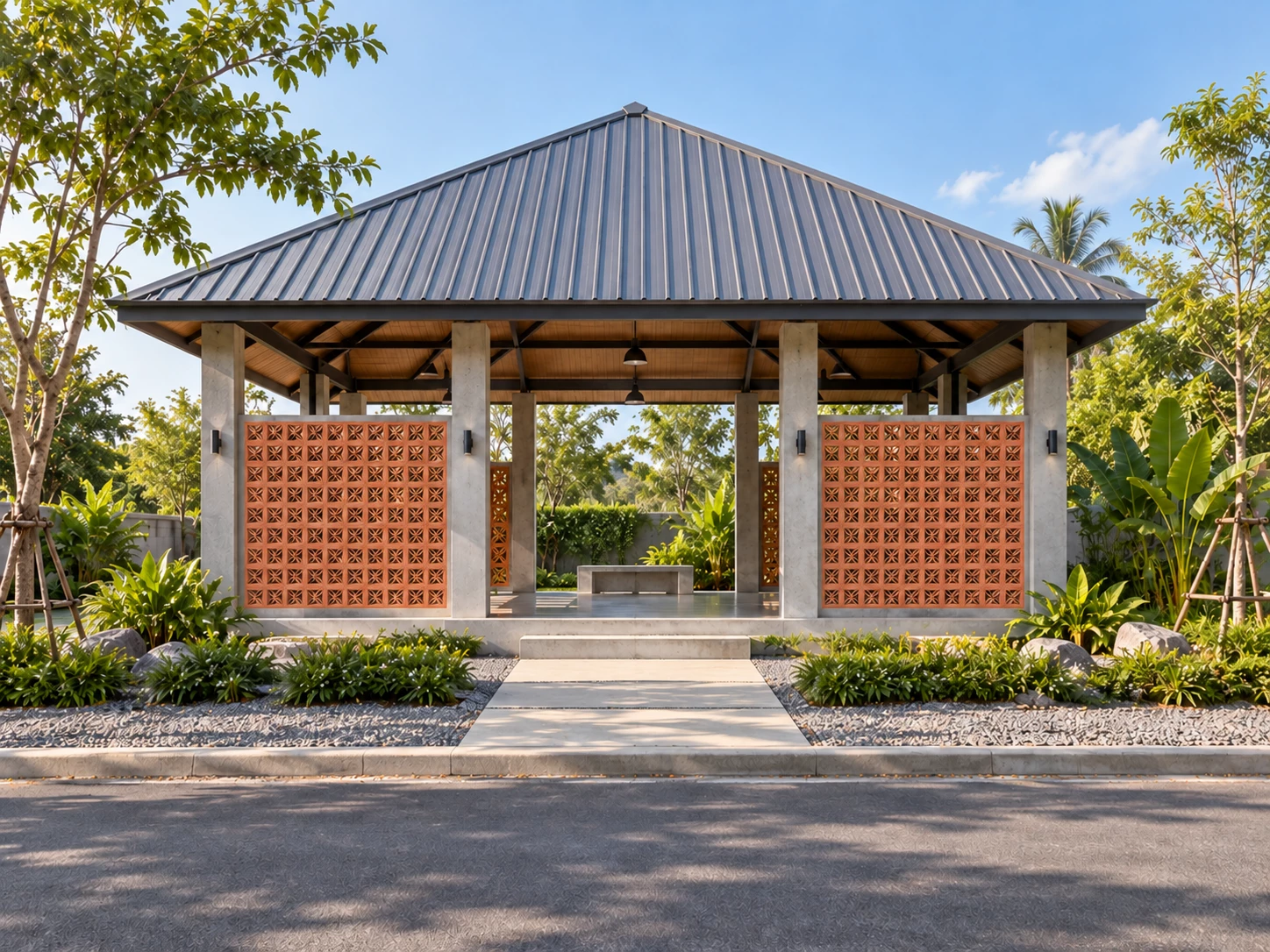

แนวคิดศาลาชุมชนหลังคาสูง เห็นอาคารครบทั้งหลัง ใช้อิฐแดงช่องลม ลายฟลาวเวอร์ในกรอบแยก — 07 ศาลาชุมชน Pavilion

**ศาลาชุมชนหลังคาสูง**

**สินค้า:** อิฐแดงช่องลม ลายฟลาวเวอร์ · 22 × 22 × 6.5 ซม.

**ตำแหน่ง:** แผงระหว่างเสาสองด้าน ไม่รับน้ำหนักหลังคา

**สเกลแนวคิด:** 1 ชั้น · ชายคาราว 3.2 ม. · สูงสุดราว 5.2 ม. แผงตัวอย่าง 9 แถว × 10 ก้อน = 2.06 × 2.29 ม. รวม 90 ก้อนต่อกริดเต็ม ใช้รอยต่อระหว่างก้อน 1 ซม. ไม่รวมกรอบและเศษตัด

หลังคาทรงปั้นหยาสูงและเสารอบศาลาทำให้เห็นระบบรับหลังคาแยกจากแผงฟลาวเวอร์ ช่องว่างระหว่างแผงใช้เป็นเส้นทางผ่านและมองออกสู่สวน เหมาะกับการประชุมหรือกิจกรรมตามขนาดพื้นที่จริง เลือกพื้นและทางเดินต่อเนื่อง ไม่ยกแผงช่องลมสูงรอบศาลาจนทางเข้าแคบหรือบังสายตาผู้ใช้

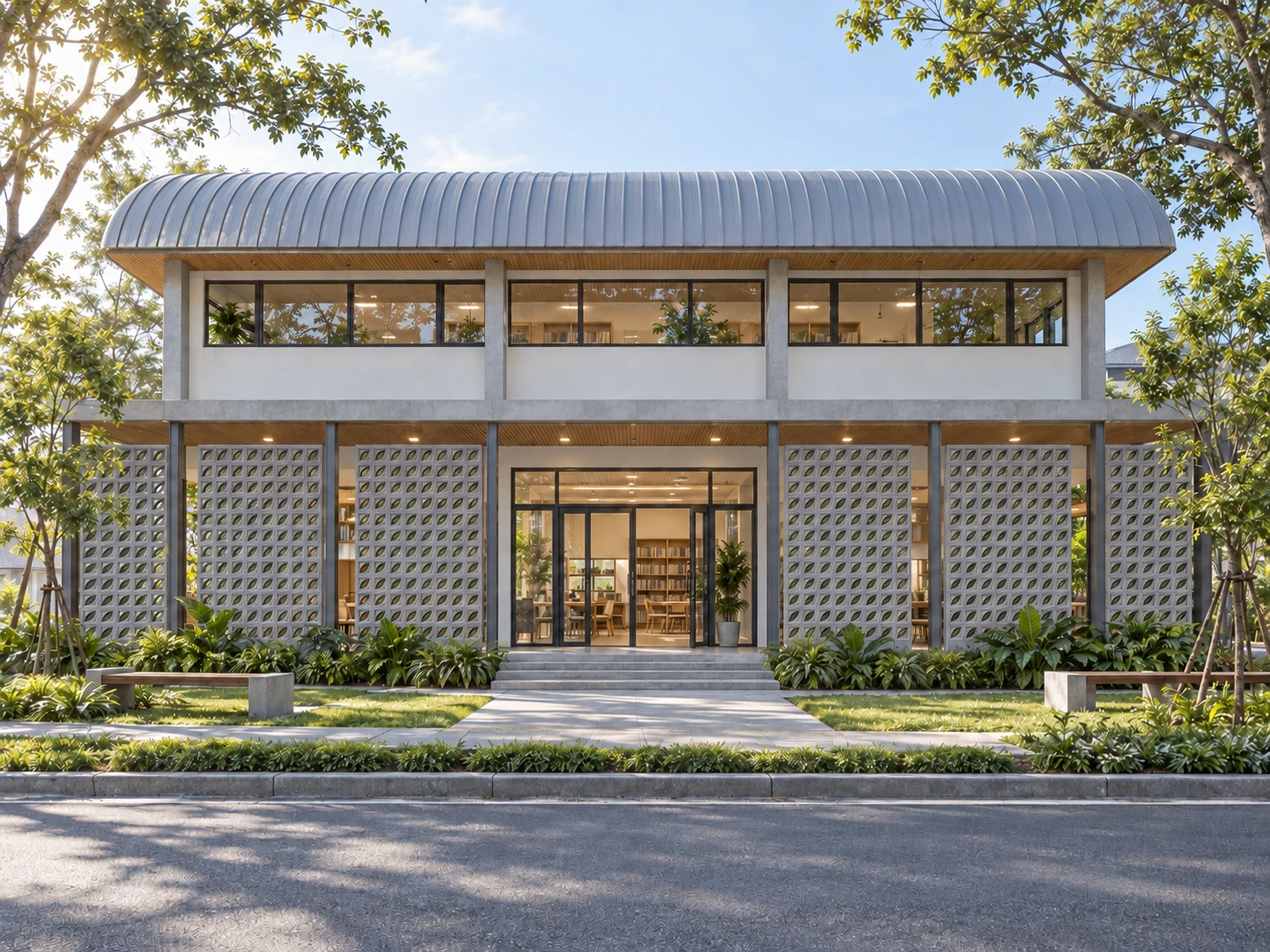

แนวคิดห้องสมุดหลังคาโค้ง เห็นอาคารครบทั้งหลัง ใช้อิฐช่องลม ลายลีฟในกรอบแยก — 08 ห้องสมุด Library

**ห้องสมุดหลังคาโค้ง**

**สินค้า:** อิฐช่องลม ลายลีฟ · 20 × 20 × 9 ซม.

**ตำแหน่ง:** เฉลียงอ่านชั้นล่าง กรอบแยกจากพื้นที่เก็บหนังสือ

**สเกลแนวคิด:** 2 ชั้น · ชายคาราว 6.4 ม. · สูงสุดราว 7.5 ม. แผงตัวอย่าง 13 แถว × 8 ก้อน = 2.72 × 1.67 ม. รวม 104 ก้อนต่อกริดเต็ม ใช้รอยต่อระหว่างก้อน 1 ซม. ไม่รวมกรอบและเศษตัด

มวลแนวนอนกับหลังคาโค้งทำให้ห้องสมุดดูเป็นสถานที่สาธารณะที่เข้าถึงได้ ลายลีฟอยู่ริมเฉลียงอ่านหนังสือชั้นล่าง เชื่อมกับแนวต้นไม้ ส่วนชั้นบนใช้ผนังและหน้าต่างควบคุมสภาพห้องตามความต้องการหนังสือ การรับแสงควรพิจารณาการสะท้อนบนหน้ากระดาษและตำแหน่งชั้นเก็บด้วย

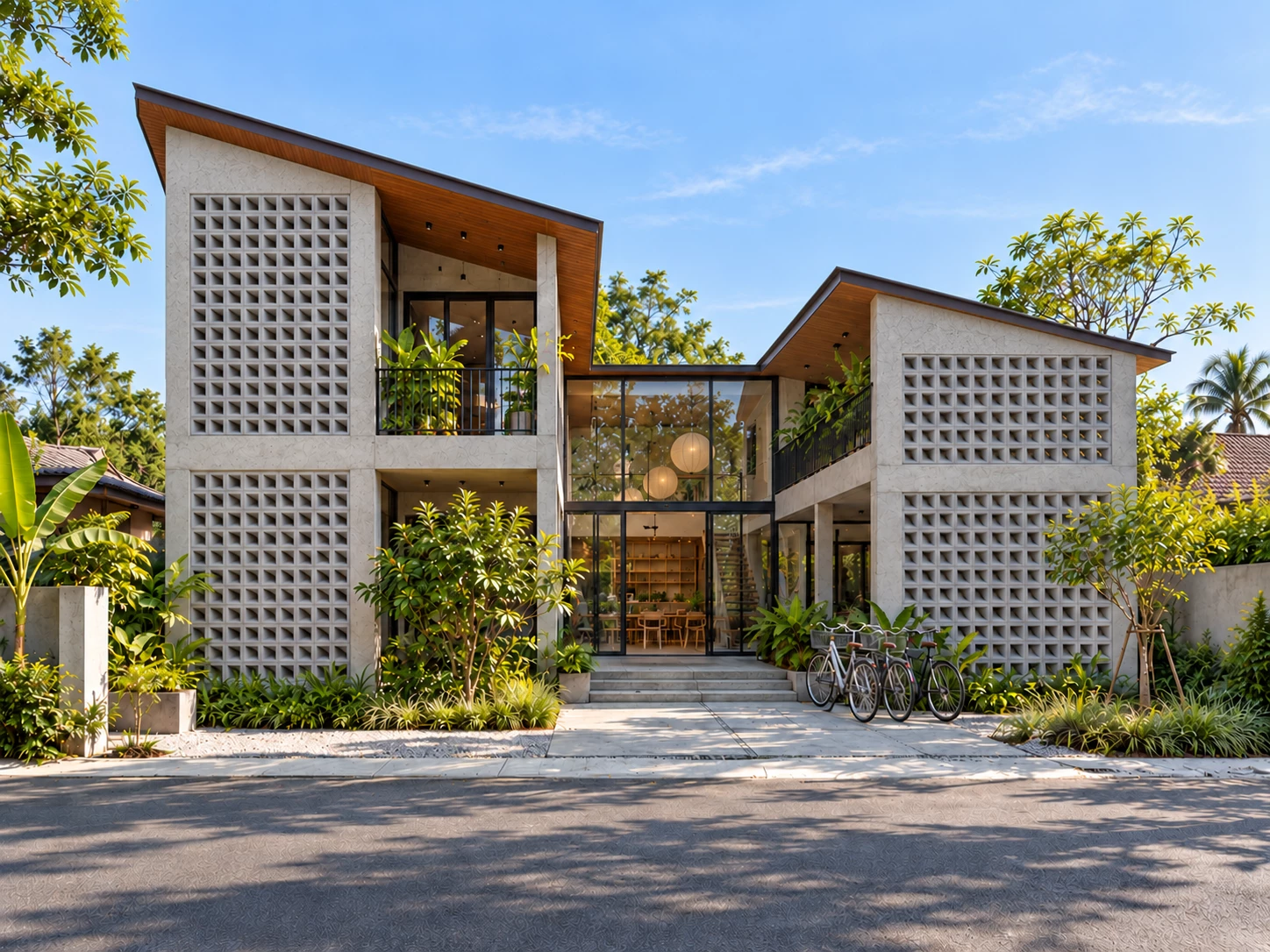

แนวคิดโคเวิร์กสองมวล เห็นอาคารครบทั้งหลัง ใช้อิฐช่องลม ลายแมทริคในกรอบแยก — 09 โคเวิร์ก Cowork

**โคเวิร์กสองมวล**

**สินค้า:** อิฐช่องลม ลายแมทริค · 20 × 20 × 9 ซม.

**ตำแหน่ง:** บันไดและระเบียง กรอบรองรับแต่ละชั้น

**สเกลแนวคิด:** 2 ชั้น · ชายคาราว 7.2 ม. · สูงสุดราว 8.2 ม. แผงตัวอย่าง 13 แถว × 9 ก้อน = 2.72 × 1.88 ม. รวม 117 ก้อนต่อกริดเต็ม ใช้รอยต่อระหว่างก้อน 1 ซม. ไม่รวมกรอบและเศษตัด

อาคารสองกล่องเหลื่อมกันและหลังคาลาดคนละทิศเปิดพื้นที่ให้โถงกลางเป็นจุดนัดพบ เลือกลายแมทริคในกรอบบันไดกับระเบียง ให้พื้นที่ทำงานใช้กระจกและผนังปิดตามการใช้งานจริง คอร์ตหน้าอาคารช่วยแยกคนเดินกับจักรยาน ไม่ใช้แผงโปร่งแทนระบบกันฝนหรือพื้นที่ประชุมที่ต้องการความเป็นส่วนตัวสูง

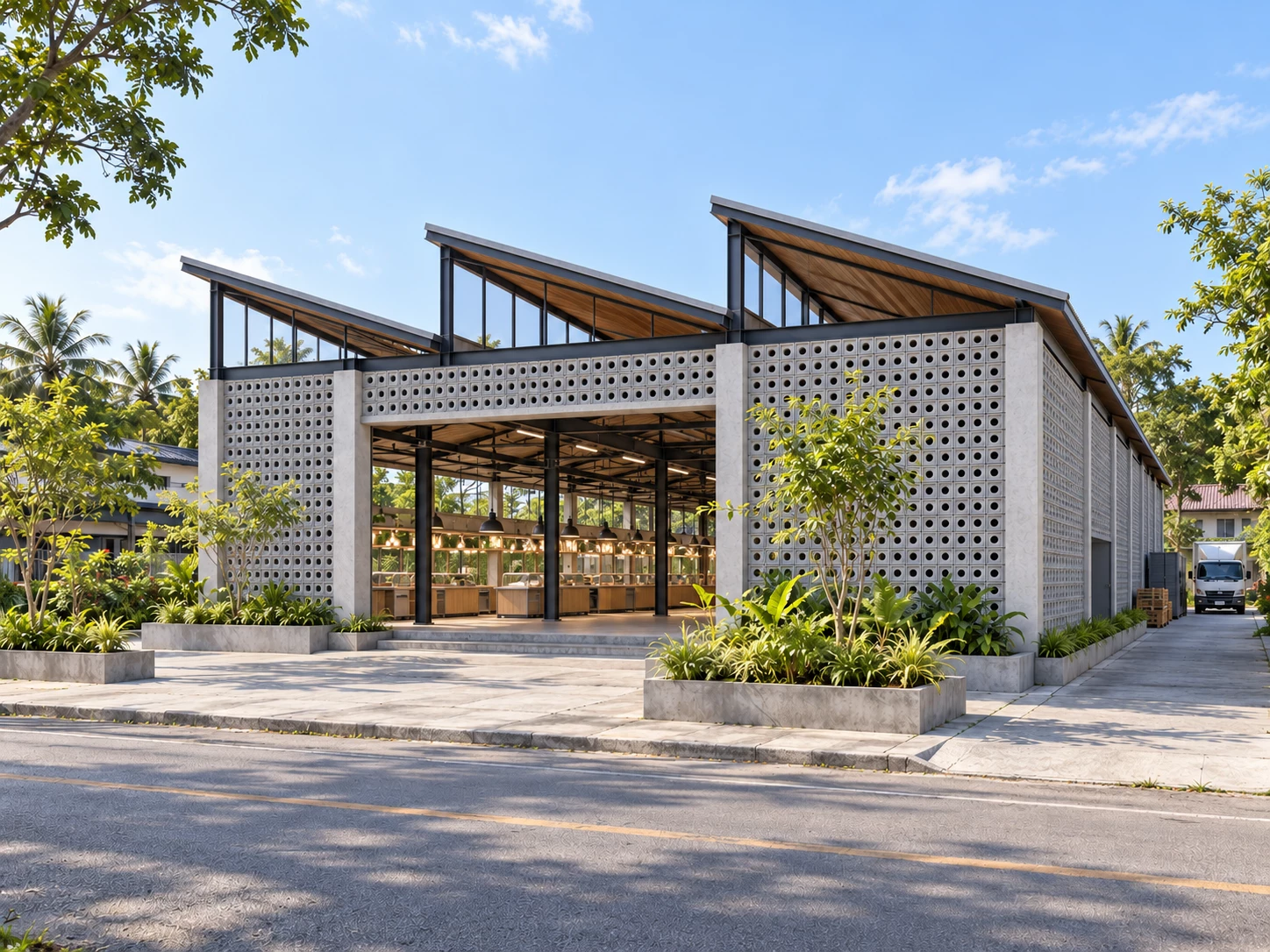

แนวคิดตลาดหลังคาฟันเลื่อย เห็นอาคารครบทั้งหลัง ใช้อิฐช่องลม ลายบอลในกรอบแยก — 10 ตลาดในร่ม Market

**ตลาดหลังคาฟันเลื่อย**

**สินค้า:** อิฐช่องลม ลายบอล · 20 × 20 × 9 ซม.

**ตำแหน่ง:** แผงรอบโถงระหว่างเสา เว้นทางเข้าและเส้นทางส่งของ

**สเกลแนวคิด:** 1 ชั้น · ชายคาราว 4 ม. · สูงสุดราว 5.8 ม. แผงตัวอย่าง 17 แถว × 17 ก้อน = 3.56 × 3.56 ม. รวม 289 ก้อนต่อกริดเต็ม ใช้รอยต่อระหว่างก้อน 1 ซม. ไม่รวมกรอบและเศษตัด

โถงตลาดชั้นเดียวใช้หลังคาซ้ำสามช่วงเพื่อให้ภาพรวมอ่านเป็นอาคารเดียว ลายบอลอยู่ตามแนวด้านข้างระหว่างเสา โดยด้านหน้าคงช่องเข้าใหญ่สำหรับผู้ใช้หลายกลุ่ม วางลานคนเดินแยกจากทางส่งของ และประเมินตำแหน่งครัว ควัน น้ำเสียกับระบบอาคาร ช่องลมไม่ใช่ตัวแทนระบบดูดควันของร้านอาหาร

คุมโมดูลก่อนขยายเป็นฟาซาด

กลุ่มลาย	โมดูลก้อน	ตำแหน่งแนวคิด
🌷 ทิวลิป / ฟลาวเวอร์	22 × 22 × 6.5 ซม.	ทางเข้า คอร์ต ศาลา
🍃 ลีฟ / แมทริค	20 × 20 × 9 ซม.	เฉลียง บันได ด้านข้าง
○ บอล	20 × 20 × 9 ซม.	ระเบียง โถงตลาด

ขนาดนี้คือขนาดก้อน ไม่ใช่ขนาดช่องเปิดหรือระยะโมดูลติดตั้งรวมรอยต่อ ต้องตรวจตัวอย่างก้อนจริงและรายละเอียดรอยต่อก่อนวางกริด ไม่ใช้ขนาดกระดาษแคตตาล็อก 21 × 29.7 ซม. เป็นขนาดสินค้า หากผสมวัสดุให้แยกเป็นคนละแผงและออกแบบรอยต่อเชื่อมกัน

แผงช่องลมในแนวคิดทั้งหมดเป็นส่วนตกแต่งที่มีกรอบรองรับแยกจากโครงสร้างหลัก เอกสาร CMHA เรื่อง Concrete Masonry Screen Walls อธิบายการตรวจแรงด้านข้าง จุดยึด และระบบรองรับสำหรับผนังโปร่ง จึงควรให้ผู้ออกแบบตรวจแรงลม การเคลื่อนตัว รอยต่อ และฐานรับในแต่ละโครงการ ค่าหรือมาตรฐานต่างประเทศในเอกสารไม่ใช่ผลทดสอบของสินค้าบริษัท

จากภาพแนวคิดสู่ข้อมูลหน้างาน

เริ่มจากแบบผัง ทิศแดด มุมมองจากถนน และพฤติกรรมผู้ใช้ วางทางเข้า ทางลาด ทางหนีไฟ และจุดส่งของก่อนกำหนดแผง ควรดูตัวอย่างลายในระยะใกล้และจากถนน เพราะลายละเอียดจะอ่านต่างกันตามระยะ ไม่ควรขยายก้อนเพื่อให้ลายเด่นในภาพ

ตรวจพื้นที่ด้านหลังแผงให้เข้าดูแลกระจก รอยต่อ และระบบระบายน้ำได้ ช่องเปิดยอมให้น้ำสาด ฝุ่น และเสียงผ่านได้ จึงต้องแยกหน้าที่ของผนังห้องปรับอากาศ ระบบกันฝน และพื้นที่ทำงานที่ต้องการความเป็นส่วนตัว ส่วนอาคารอาหารต้องออกแบบระบบระบายควันตามกิจกรรมจริง

การประมาณต้นทุนควรแยกค่าสินค้า จำนวนตามโมดูลรวมรอยต่อ เศษตัด กรอบรองรับ ค่าแรง และขนส่ง ขอราคาและจำนวนพร้อมแบบจากบริษัทสำหรับหน้างานนั้น ไม่ใช้ภาพแนวคิดเป็นหลักฐานราคาหรือกำลังรับน้ำหนัก และไม่สรุปเปอร์เซ็นต์ประหยัดพลังงานจากลักษณะฟาซาด

ความสูงแผงสัมพันธ์กับจำนวนก้อนอย่างไร

ความยาวกริดเต็มด้านหนึ่ง = จำนวนก้อน × ขนาดหน้าก้อน + จำนวนรอยต่อระหว่างก้อน × ความกว้างรอยต่อ เช่น อิฐแดง 12 แถว: 12 × 22 + 11 × 1 = 275 ซม. ส่วนคอนกรีต 13 แถว: 13 × 20 + 12 × 1 = 272 ซม. กรอบรอบแผงและช่องว่างรอบกรอบต้องคำนวณแยก

ตัวเลขใต้ภาพเป็นสมมติฐานการออกแบบและตัวอย่างกริดจากขนาดสินค้าจริง ใช้รอยต่อ 1 ซม. เพื่อเปรียบเทียบสเกล ไม่ใช่ข้อกำหนดรอยต่อสำหรับทุกหน้างานหรือผลสำรวจวัดอาคารจากภาพ แต่ละแผงอาจกว้างหรือสูงต่างกัน ต้องนับจำนวนก้อนและเศษตัดแยกตามแบบ ไม่ใช้จำนวนต่อแผงตัวอย่างแทนจำนวนทั้งอาคาร

คำถามที่พบบ่อย

ใช้ช่องลมแทนโครงสร้างรับพื้นหรือหลังคาได้ไหม?

ภาพชุดนี้ใช้ช่องลมเป็นแผงตกแต่งในกรอบ แยกจากเสา คาน พื้น และหลังคา การออกแบบจริงต้องให้วิศวกรตรวจระบบรับและจุดยึดตามสภาพอาคาร ไม่ใช้ภาพเป็นคำรับรองการรับน้ำหนัก

ผสมอิฐแดงกับคอนกรีตในกริดเดียวได้ไหม?

ทิวลิปและฟลาวเวอร์ในชุดนี้มีหน้าก้อน 22 × 22 ซม. ส่วนลีฟ แมทริค และบอลมีหน้าก้อน 20 × 20 ซม. จึงควรแยกแผงหรือออกแบบโมดูลรวมรอยต่อให้ตรงก่อน ไม่สลับก้อนเสมือนมีขนาดเท่ากัน

ฟาซาดช่องลมทำให้ห้องกันฝนและเสียงได้หรือไม่?

ช่องลมเป็นวัสดุที่มีช่องเปิด ต้องแยกระบบกันฝนและการควบคุมเสียงของห้องออกมาต่างหาก พิจารณาทิศน้ำสาด ระยะจากผนังด้านใน และรายละเอียดระบายน้ำ

เลือกสินค้าและขอประมาณราคาเริ่มตรงไหน?

เริ่มจากเลือกตำแหน่งแผงและลายจากลิงก์สินค้าตรงรุ่นในแต่ละแนวคิด ส่งขนาดหน้างาน แบบ และปลายทางให้บริษัทตรวจจำนวน โมดูล และราคา แยกค่าโครงรับ ค่าแรง และขนส่งก่อนตัดสินใจ
