10 ไอเดียฟาซาดอิฐแดงช่องลมสำนักงานหลายชั้น

สำนักงานหลายชั้นสามารถใช้ฟาซาดอิฐแดงช่องลมเป็นผิวชั้นนอกก่อนถึงผนังกระจกหรือพื้นที่ทำงาน เพื่อสร้างจังหวะแสง เงา และภาพจำของอาคาร บทความนี้เสนอ 10 แนวคิดอาคารใหม่ที่เห็นมวลอาคารทั้งหลัง รวมสวน ถนน และทางเข้า ภาพเป็นแนวคิดออกแบบเพื่อใช้สนทนากับผู้ออกแบบ ไม่ใช่ผลงานก่อสร้างจริงหรือแบบพร้อมก่อสร้าง

ฟาซาดอิฐแดงช่องลมสำหรับสำนักงาน 3–6 ชั้น

อิฐแดงช่องลมของ WATZADU นำเข้าจากอินเดียและมีผิวค่อนข้างเรียบตามข้อมูลที่บริษัทให้ไว้ ชุดนี้เลือกก้อนจริง 10 ลายจากแคตตาล็อกเวอร์ชัน 5 ขนาด 22 × 22 × 6.5 ซม. ทุกแบบใช้แผงที่แบ่งกรอบและแนวรองรับตามชั้น แยกโครงรับพื้นอาคารออกจากผิวช่องลม และรักษาทางเข้าหลักให้มองเห็นง่าย

ความโปร่งของฟาซาดต้องพิจารณาร่วมกับทิศแดด มุมสายตา ระยะห่างจากผนังด้านใน ระบบปรับอากาศ และการดูแลอาคาร ก้อนมีช่องเปิดจึงไม่ใช่ชั้นกันฝนสนิท และภาพแนวคิดไม่ยืนยันค่ารับแรง ประสิทธิภาพพลังงาน หรือขนาดช่วงแผงที่ใช้ก่อสร้างได้

10 แนวคิด เห็นอาคารครบและจัดฟาซาดต่างกัน

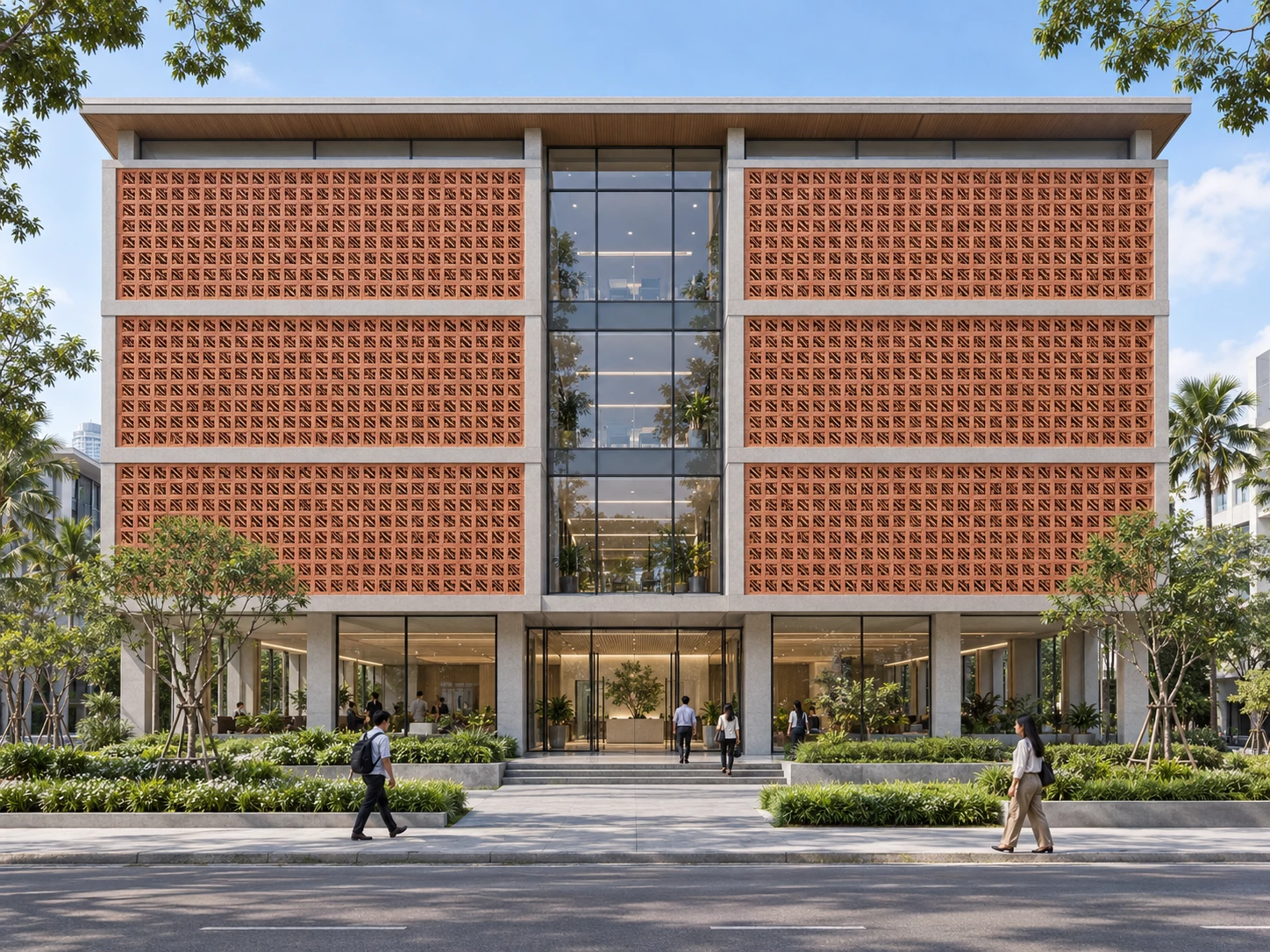

แนวคิดเส้นเฉียง เห็นอาคารครบ ใช้อิฐแดงช่องลม ลายเดลต้าในกรอบรองรับตามชั้น — 01 เส้นเฉียง Diagonal

อาคารสำนักงาน 4 ชั้นทรงยาว ใช้หลังคาแบนยื่นคลุมแนวผนัง และวางโถงกระจกกลางอาคารให้มองเห็นทางเข้าตั้งแต่ริมถนน

**ลายและตำแหน่ง:** อิฐแดงช่องลม ลายเดลต้า ขนาด 22 × 22 × 6.5 ซม. ลายเดลต้าวางเป็นแผงใหญ่สองข้างของโถง เส้นเฉียงในก้อนให้จังหวะที่ต่างจากโครงเสาแนวตั้ง เหมาะกับหน้าตาองค์กรที่ต้องการความกระชับและมีทิศทาง

**ก่อนปรับใช้:** แยกแผงในกรอบตามระดับพื้นแต่ละชั้น รักษาระยะเข้าถึงด้านหลังฟาซาด และจัดทางเดินเข้าสู่ประตูกระจกโดยไม่ต้องเดินผ่านช่องลม

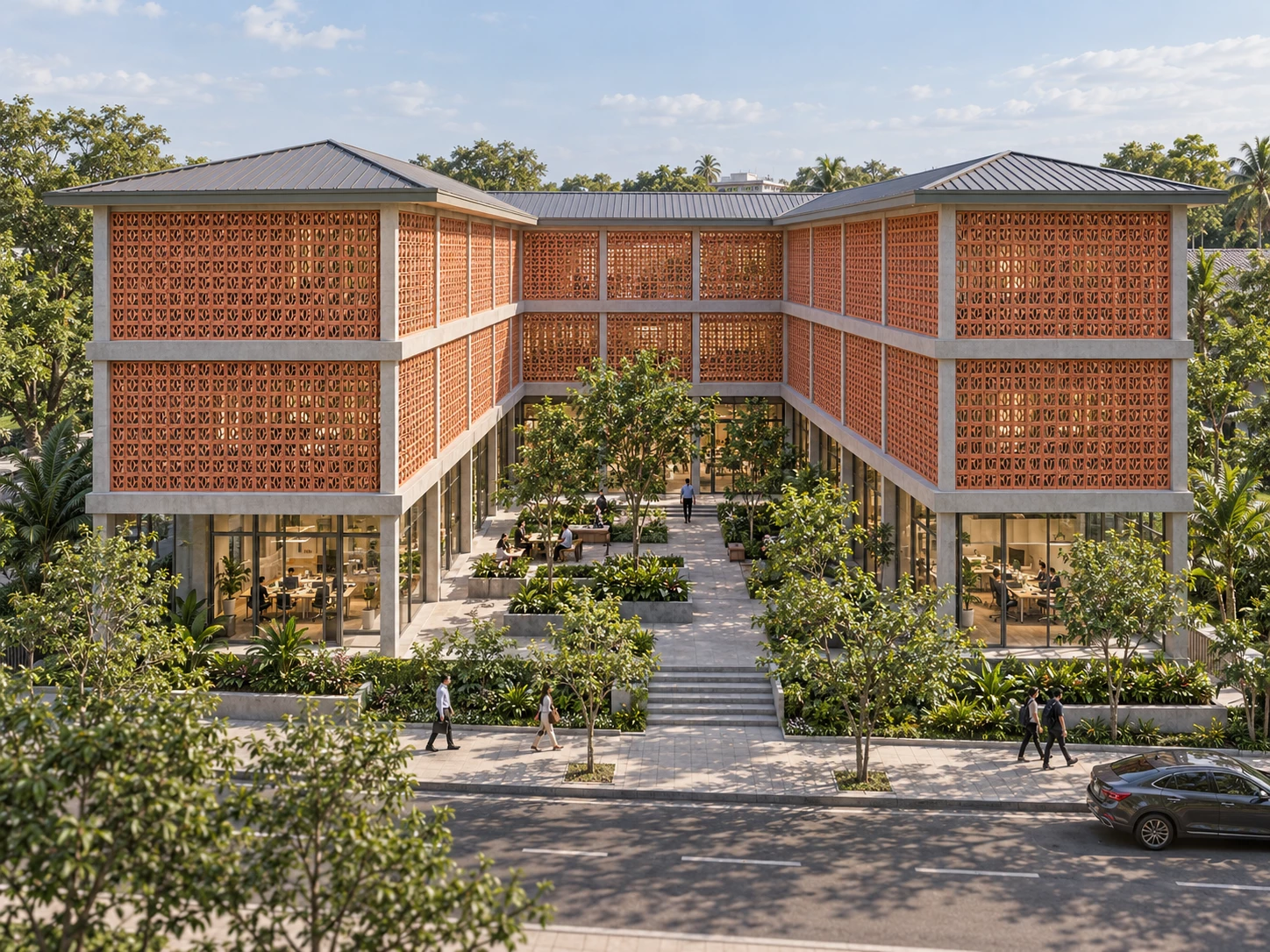

แนวคิดคอร์ตสวน เห็นอาคารครบ ใช้อิฐแดงช่องลม ลายทิวลิปในกรอบรองรับตามชั้น — 02 คอร์ตสวน Courtyard

สำนักงาน 3 ชั้นรูปตัวยูเปิดลานสวนกลาง ใช้ปีกอาคารกับหลังคาลาดเอียงเตี้ยช่วยกำหนดขอบเขตคอร์ต โดยยังเห็นตัวอาคารและแนวสวนครบ

**ลายและตำแหน่ง:** อิฐแดงช่องลม ลายทิวลิป ขนาด 22 × 22 × 6.5 ซม. ลายทิวลิปมีเส้นโค้งคล้ายใบไม้ ใช้ด้านที่หันเข้าลานสวนเป็นฉากก่อนถึงแนวกระจกห้องทำงาน จึงเชื่อมภาษาของวัสดุกับพื้นที่สีเขียวได้โดยไม่ต้องเพิ่มลายหลายชนิด

**ก่อนปรับใช้:** เว้นปากคอร์ตเป็นทางเข้าหลัก แยกแนวรับแผงในแต่ละปีก และตรวจทั้งแสงสะท้อนจากสวนกับมุมมองจากอาคารฝั่งตรงข้าม

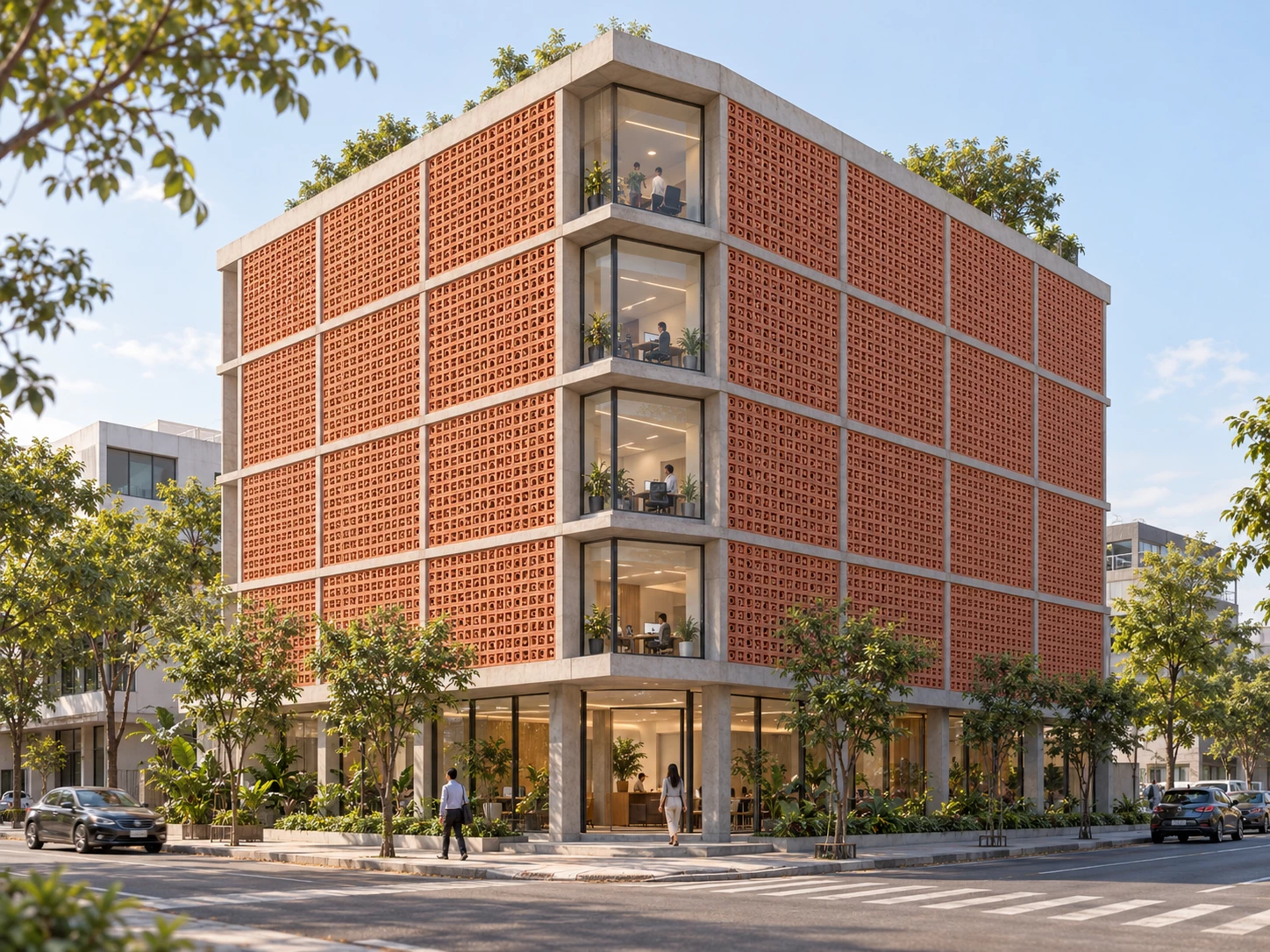

แนวคิดหัวมุม เห็นอาคารครบ ใช้อิฐแดงช่องลม ลายคิวบิกในกรอบรองรับตามชั้น — 03 หัวมุม Corner

สำนักงานหัวมุม 5 ชั้นวางมวลอาคารตามที่ดินมุมถนน เปิดมุมตัดเป็นกระจกให้เห็นจุดต้อนรับและการสัญจร

**ลายและตำแหน่ง:** อิฐแดงช่องลม ลายคิวบิก ขนาด 22 × 22 × 6.5 ซม. ลายคิวบิกมีช่องกลมและเหลี่ยมร่วมในก้อนเดียว ใช้บนด้านข้างสองแนวที่มีกรอบของตนเอง ให้จังหวะฟาซาดต่างจากกระจกบริเวณหัวมุม

**ก่อนปรับใช้:** จบกริดก่อนถึงมุมอาคาร ไม่บังคับตัดก้อนเพื่อหักเลี้ยวต่อกัน กำหนดพื้นที่ยืนรอ ทางขึ้น และการดูแลผิวฟาซาดให้สัมพันธ์กับทางเท้า

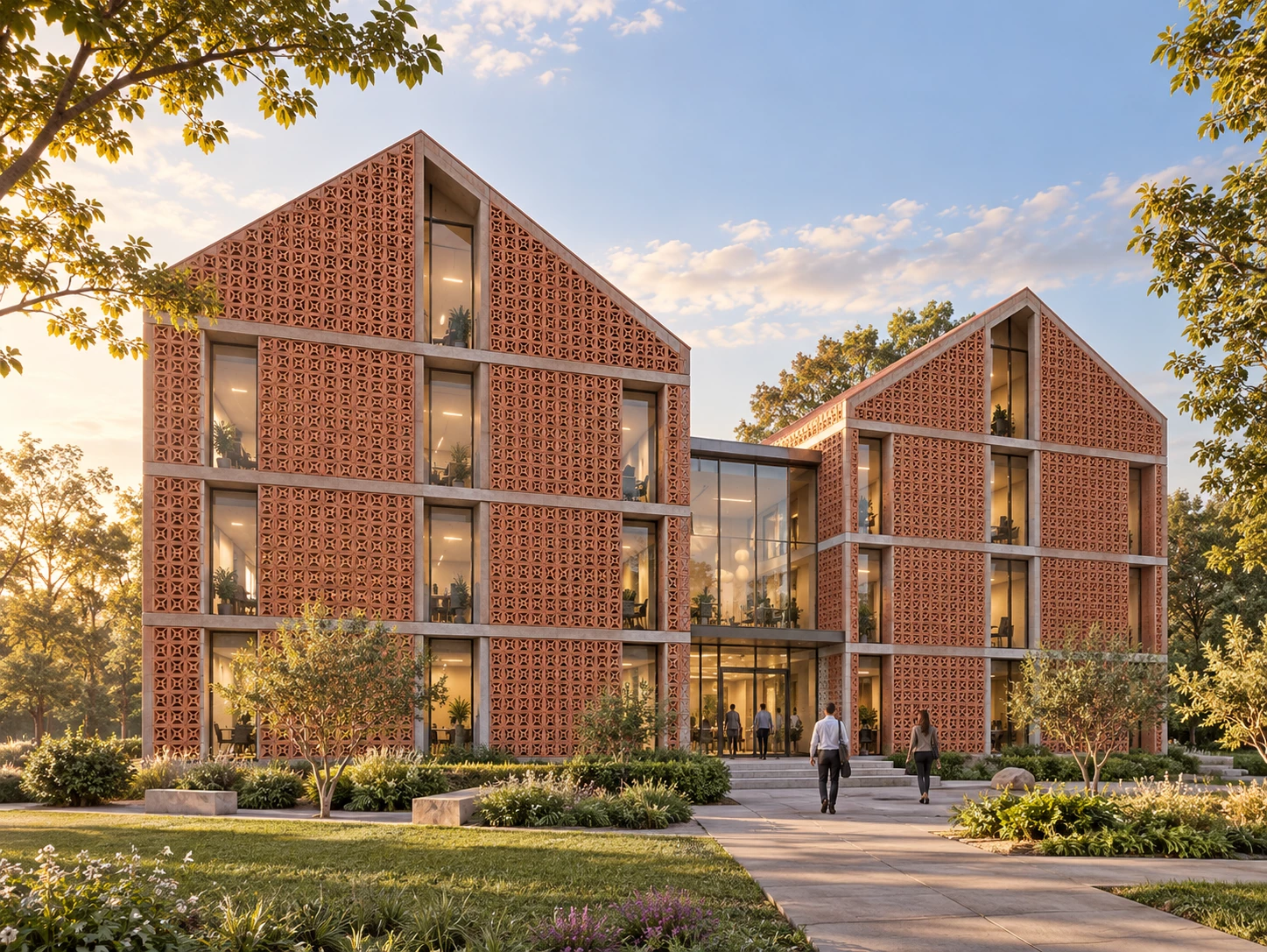

แนวคิดจั่วคู่ เห็นอาคารครบ ใช้อิฐแดงช่องลม ลายฟลาวเวอร์ในกรอบรองรับตามชั้น — 04 จั่วคู่ Twin Gable

แอนเน็กซ์สำนักงาน 4 ชั้นแบ่งเป็นสองมวลหลังคาจั่ว เชื่อมด้วยส่วนโถงกระจกที่เตี้ยกว่า ทำให้ส่วนรับลูกค้าอ่านง่ายจากลานหน้าอาคาร

**ลายและตำแหน่ง:** อิฐแดงช่องลม ลายฟลาวเวอร์ ขนาด 22 × 22 × 6.5 ซม. ลายฟลาวเวอร์ใช้เป็นแผงในหน้าจั่วทั้งสองฝั่ง รูปกลีบในกรอบสี่เหลี่ยมช่วยให้อาคารมีบุคลิกอ่อนโยน เหมาะกับสำนักงานที่มีห้องประชุมและพื้นที่ต้อนรับ

**ก่อนปรับใช้:** ส่วนปลายจั่วต้องออกแบบกรอบและส่วนปิดจบโดยไม่สร้างก้อนรูปทรงใหม่ แผงแต่ละระดับยังมีแนวรองรับแยกจากโครงหลังคา

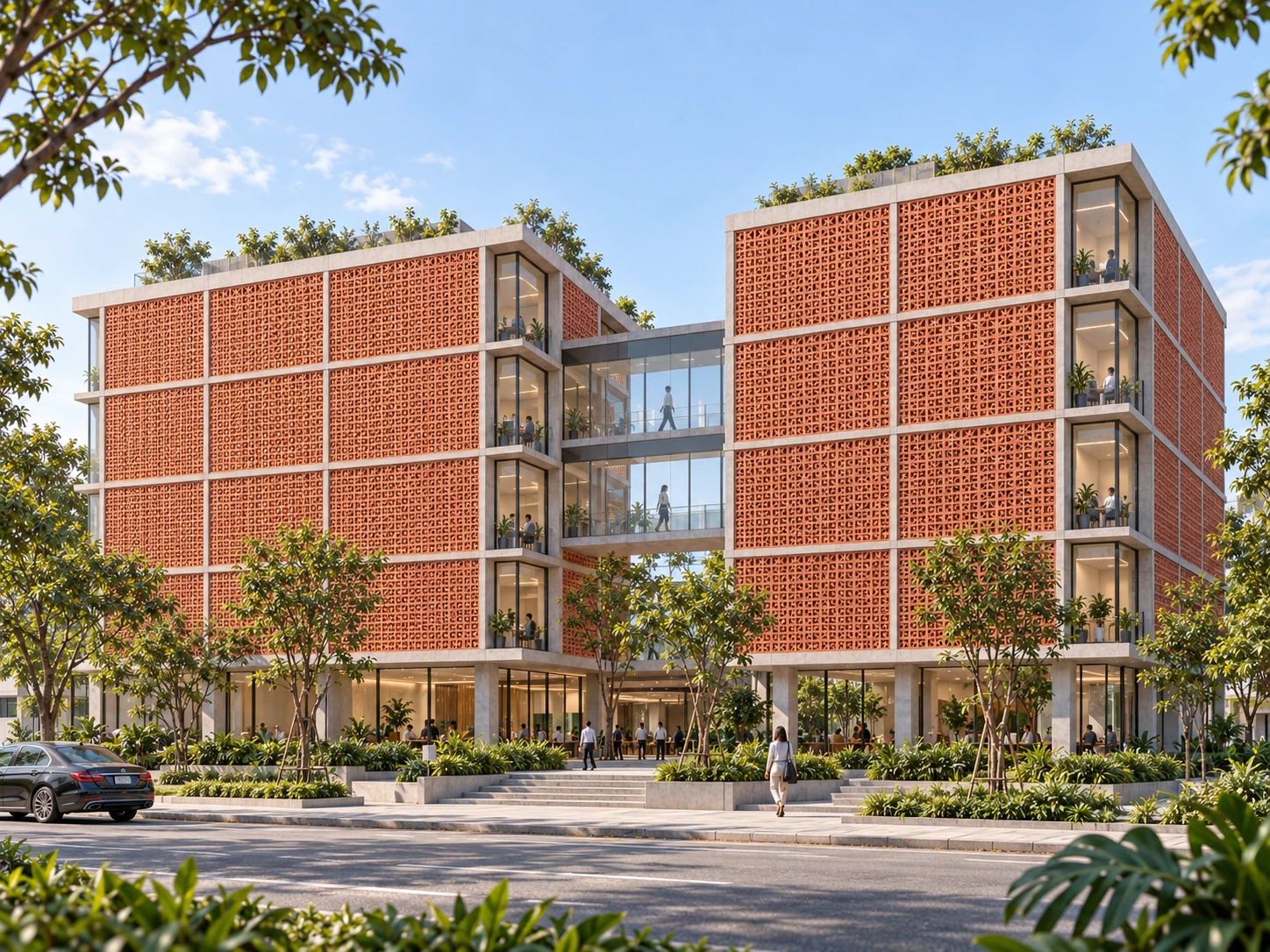

แนวคิดแคมปัส เห็นอาคารครบ ใช้อิฐแดงช่องลม ลายลัคกี้ลีฟในกรอบรองรับตามชั้น — 05 แคมปัส Campus

แคมปัสสำนักงาน 5 ชั้นประกอบด้วยบล็อกอาคารเยื้องกันและสะพานกระจกเชื่อม พื้นที่ว่างระหว่างปีกเปิดมุมมองไปยังสวนและทางเดิน

**ลายและตำแหน่ง:** อิฐแดงช่องลม ลายลัคกี้ลีฟ ขนาด 22 × 22 × 6.5 ซม. ลายลัคกี้ลีฟวางบนปีกสำนักงานหลักเป็นผิวชั้นนอก เส้นโค้งของช่องเปิดช่วยสร้างจังหวะต่อเนื่อง ขณะที่ส่วนสะพานคงความโปร่งให้เห็นการเคลื่อนไหวของผู้ใช้งาน

**ก่อนปรับใช้:** แบ่งแผงให้จบที่เสาและแนวชั้น ไม่ก่อช่องลมพาดเหนือสะพานอย่างไร้โครงรับ แยกทางคน ทางรถ และเส้นทางบำรุงรักษาตั้งแต่ผังบริเวณ

แนวคิดขั้นบันได เห็นอาคารครบ ใช้อิฐแดงช่องลม ลายบัตเตอร์ฟายในกรอบรองรับตามชั้น — 06 ขั้นบันได Terraced

สำนักงาน 6 ชั้นลดมวลอาคารเป็นขั้นบันได เปิดระเบียงปลูกต้นไม้บนชั้นที่ถอยร่น ทำให้เห็นลำดับมวลจากฐานกว้างไปยังส่วนบน

**ลายและตำแหน่ง:** อิฐแดงช่องลม ลายบัตเตอร์ฟาย ขนาด 22 × 22 × 6.5 ซม. ลายบัตเตอร์ฟายใช้กับแผงของแต่ละชั้น โดยรักษาทิศทางของก้อนให้สม่ำเสมอ เส้นโค้งเฉียงทำงานร่วมกับขอบระเบียงแนวนอน

**ก่อนปรับใช้:** ขอบระเบียง ราวกันตก ระบบน้ำ และฟาซาดต้องมีหน้าที่แยกกัน ไม่ใช้ก้อนฉลุแทนราวที่ยังไม่ผ่านการออกแบบ ตรวจการเข้าถึงปลายแผงในชั้นที่ถอยร่นด้วย

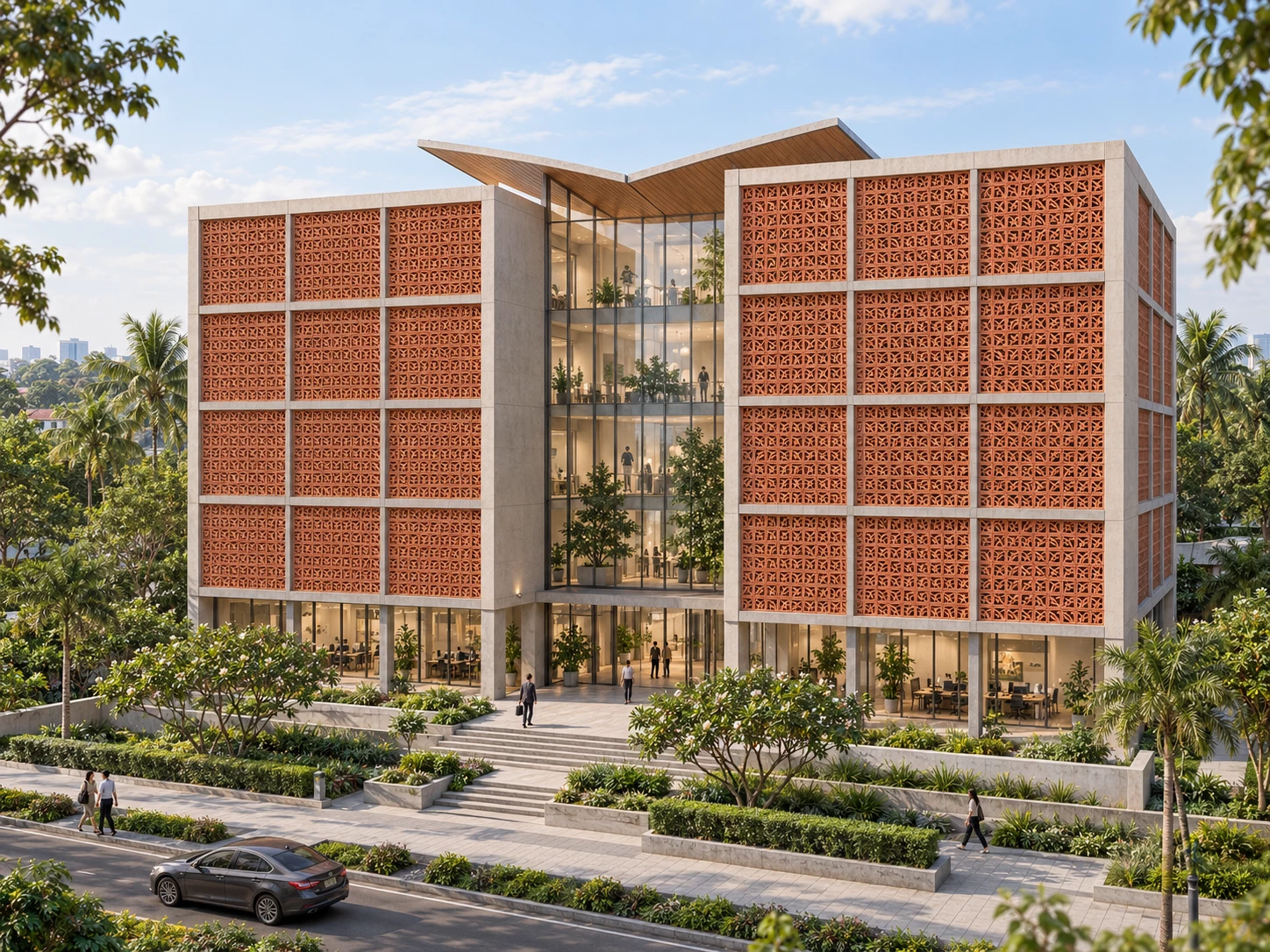

แนวคิดโถงกลาง เห็นอาคารครบ ใช้อิฐแดงช่องลม ลายโรสในกรอบรองรับตามชั้น — 07 โถงกลาง Atrium

สำนักงาน 5 ชั้นรูปตัวเอชมีโถงกลางกระจกเว้าลึกระหว่างปีกสองข้าง หลังคาส่วนกลางแบบพับช่วยแยกโถงสัญจรออกจากพื้นที่ทำงาน

**ลายและตำแหน่ง:** อิฐแดงช่องลม ลายโรส ขนาด 22 × 22 × 6.5 ซม. ลายโรสวางบนปีกซ้ายและขวา เส้นโค้งในช่องเปิดช่วยทำให้มวลที่มีรูปทรงชัดดูนุ่มขึ้น ขณะที่โถงกลางรับแสงด้วยระบบกระจกของตนเอง

**ก่อนปรับใช้:** กำหนดขอบแผงรอบช่องเปิดและจบตามแนวพื้น เว้นพื้นที่ข้างโถงสำหรับทำความสะอาดกระจกและตรวจรอยต่อ โดยไม่ให้ฟาซาดปิดบังทางเข้า

แนวคิดปีกยาว เห็นอาคารครบ ใช้อิฐแดงช่องลม ลายวายเชปในกรอบรองรับตามชั้น — 08 ปีกยาว Linear

สำนักงาน 3 ชั้นปีกยาวใช้หลังคาลาดเอียงด้านเดียว สลับช่วงห้องทำงานที่มีฉากช่องลมกับช่วงพักและประชุมที่เปิดกระจก

**ลายและตำแหน่ง:** อิฐแดงช่องลม ลายวายเชป ขนาด 22 × 22 × 6.5 ซม. ลายวายเชปเป็นจังหวะซ้ำบนแผงยาว แต่เว้นช่วงกระจกช่วยให้ผู้ใช้งานรู้ตำแหน่งของพื้นที่ส่วนกลางจากภายนอก เหมาะกับสำนักงานแนวราบที่มีหลายทีม

**ก่อนปรับใช้:** ใช้กรอบแยกช่วงตามโครงอาคารและแนวชั้น ไม่รวมทั้งความยาวเป็นแผงก่อเดียว ตรวจปลายอาคารที่รับฝนและความต่อเนื่องของทางเข้าด้านข้าง

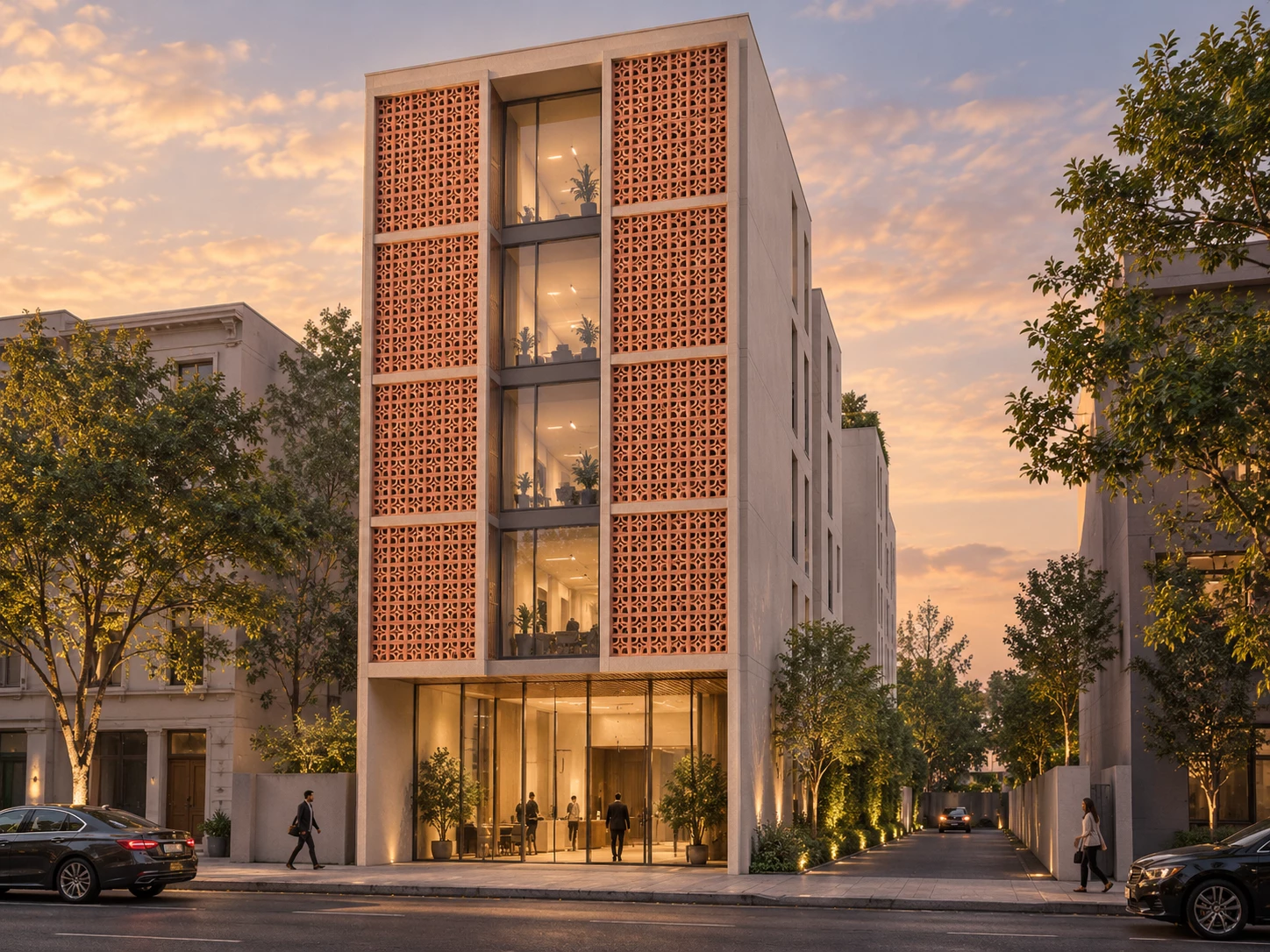

แนวคิดหน้าลึก เห็นอาคารครบ ใช้อิฐแดงช่องลม ลายมันตราในกรอบรองรับตามชั้น — 09 หน้าลึก Urban Infill

สำนักงาน 5 ชั้นหน้าค่อนข้างแคบและลึก วางโถงชั้นล่างเว้าเข้าไปจากทางเท้า พร้อมช่องว่างด้านข้างที่ยังมองเห็นจากภาพอาคารทั้งหลัง

**ลายและตำแหน่ง:** อิฐแดงช่องลม ลายมันตรา ขนาด 22 × 22 × 6.5 ซม. ลายมันตรามีรายละเอียดสมมาตร ใช้ในสองช่องกรอบแนวตั้งเพื่อให้อาคารมีเอกลักษณ์ตั้งแต่ระยะถนน แทนการติดป้ายขนาดใหญ่บนผิวหน้า

**ก่อนปรับใช้:** กรอบแนวตั้งต้องมีแนวรับแบ่งตามชั้น คิดเส้นทางเข้าพื้นที่ซ่อมบำรุงกับข้อจำกัดที่ดินไปพร้อมกัน และไม่ปิดทางเข้าออกจำเป็นด้วยแผงตกแต่ง

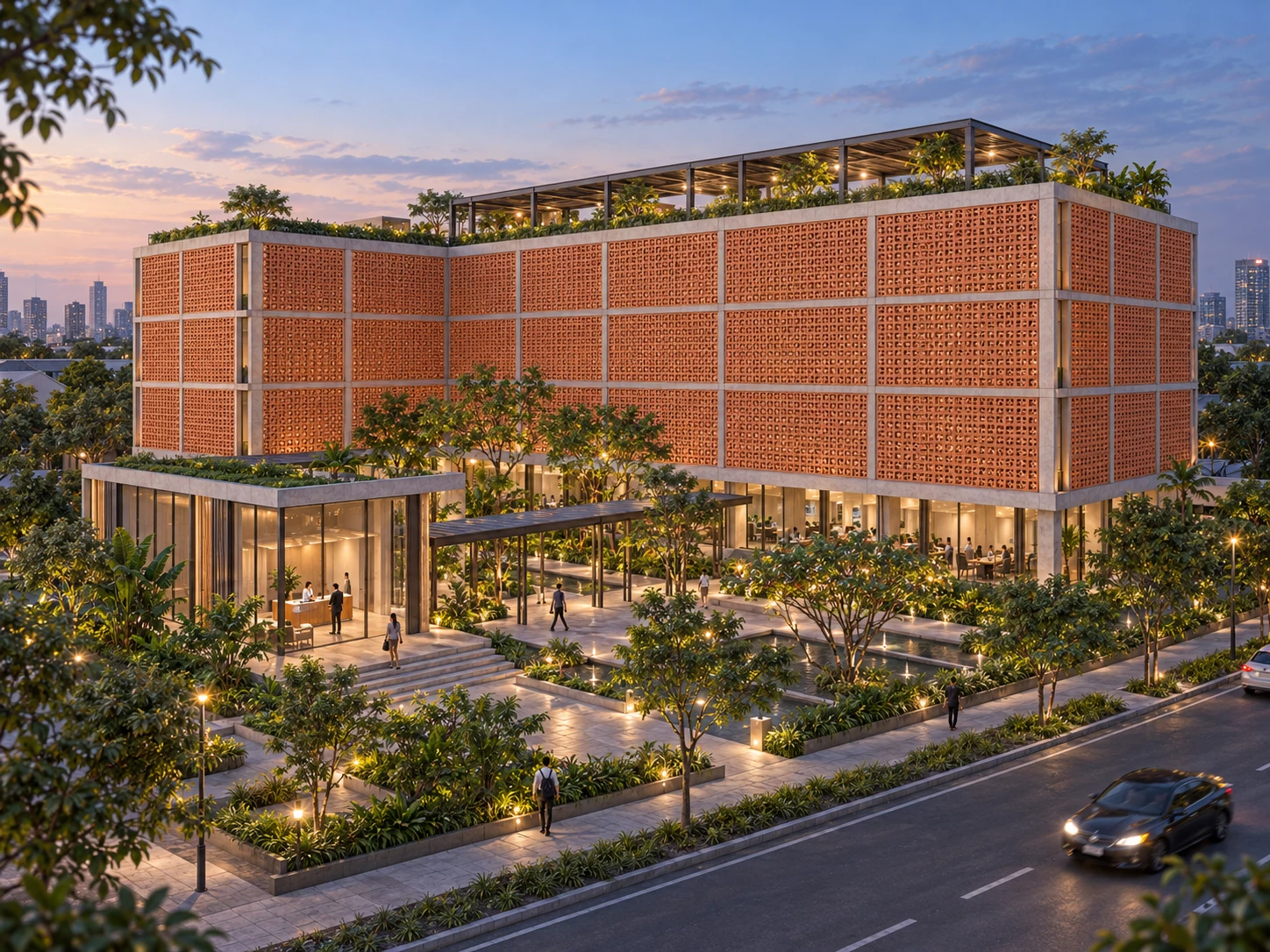

แนวคิดลานเชื่อม เห็นอาคารครบ ใช้อิฐแดงช่องลม ลายบับเบิ้ลในกรอบรองรับตามชั้น — 10 ลานเชื่อม Linked Court

สำนักงาน 4 ชั้นรูปตัวแอลโอบลานรับแขก เชื่อมศาลาทางเข้าชั้นเดียวด้วยทางเดินมีหลังคา และใช้ระเบียงหลังคาเป็นพื้นที่พักส่วนกลาง

**ลายและตำแหน่ง:** อิฐแดงช่องลม ลายบับเบิ้ล ขนาด 22 × 22 × 6.5 ซม. ลายบับเบิ้ลวางเป็นผิวชั้นนอกตามปีกของตัวแอล รูปช่องเปิดโค้งช่วยเชื่อมภาพรวมกับลานสวน ขณะที่ศาลาทางเข้ามีสัดส่วนเล็กกว่าให้คนรู้สึกเข้าถึงง่าย

**ก่อนปรับใช้:** แยกกรอบฟาซาดที่มุมตัวแอลและแยกโครงทางเดินเชื่อม จัดทางระบายน้ำและการเข้าถึงด้านหลังแผงให้ครบทั้งสองปีก

เลือกกรอบฟาซาดก่อนนับก้อน

เริ่มจากกำหนดพื้นที่ทำงาน โถงเข้า ทางหนีไฟ และส่วนที่ต้องการเปิดมุมมอง แล้วจึงเลือกด้านอาคารสำหรับแผงช่องลม ไม่จำเป็นต้องหุ้มทุกด้านเหมือนกัน ด้านที่รับแดดจัด ด้านติดอาคารข้างเคียง และด้านที่รับฝนมีเงื่อนไขต่างกัน ให้ทดลองตัวอย่างลายกับมุมแดดจริงก่อนตัดสินใจ

ขนาดหน้าก้อนกับขนาดโมดูลรวมรอยต่อเป็นคนละค่า วางผังแผงจากก้อน 22 × 22 ซม. พร้อมรอยต่อที่ผู้ออกแบบกำหนด ไม่ใช้พื้นที่กระจกหรือพื้นที่ผนังทั้งหมดหารจำนวนก้อนทันที หักทางเข้า ช่องเว้น กรอบ และส่วนจบแผงก่อนคำนวณ พร้อมแยกจำนวนสำรองและเศษตัดเป็นรายการในใบเสนอราคา

จุดพิจารณา	แนวทาง	ข้อมูลที่ต้องยืนยัน
▦ ขนาดก้อน	22 × 22 × 6.5 ซม. ในชุดนี้	รุ่น ล็อต และรอยต่อ
↔ แผงชั้นนอก	แยกจากกระจกและทางเข้า	ระยะเข้าดูแลและระบบน้ำ
⌂ โครงรับ	แบ่งกรอบตามชั้นและช่วงเสา	แรงลม จุดยึด และการเคลื่อนตัว
☀ แสงและมุมมอง	ทดลองลายตามทิศจริง	ตำแหน่งโต๊ะและแสงสะท้อน
฿ ต้นทุน	รวมวัสดุ โครง ค่าแรง ขนส่ง	จำนวนและใบเสนอราคาปัจจุบัน

ระบบรองรับและการดูแลที่ต้องออกแบบต่อ

หลักทั่วไปของ CMHA เรื่องผนังช่องลม กล่าวถึงการรับแรงด้านข้าง การยึด และการแบ่งช่วงผนัง การจัดกรอบในภาพจึงเป็นจุดเริ่มต้นสำหรับคุยกับวิศวกร ไม่ใช่รายละเอียดติดตั้งที่รับรองอิฐแดงรุ่นนี้ ต้องคำนวณน้ำหนัก แรงลม จุดยึด และการเคลื่อนตัวของโครงตามโครงการจริง

เตรียมการเข้าถึงหลังแผงสำหรับตรวจรอยต่อและทำความสะอาดกระจก รวมถึงทางระบายน้ำที่ไม่ปล่อยน้ำลงบนทางเข้า พิจารณาการซ่อมเปลี่ยนก้อนโดยไม่รื้อฟาซาดกว้างทั้งหมด และทำตัวอย่างแผงก่อนสั่งวัสดุจำนวนมาก การเพิ่มช่องลมไม่ได้ยืนยันว่าอาคารจะลดค่าไฟตามเปอร์เซ็นต์ใด ต้องประเมินอาคารและระบบใช้งานร่วมกัน

ดู รุ่นอิฐแดงช่องลมของ WATZADU พร้อมส่งรูปด้านอาคาร ผังแผง พื้นที่ก่อ รุ่น จำนวน และปลายทางเพื่อขอใบเสนอราคา ไม่กำหนดราคาจากภาพแนวคิด

คำถามที่พบบ่อย

อิฐแดงช่องลมใช้เป็นผนังรับพื้นสำนักงานได้หรือไม่?

บทความนี้ใช้เป็นผิวฟาซาดชั้นนอก โดยโครงเสาและคานรับพื้นแยกต่างหาก การใช้รับน้ำหนักต้องมีการออกแบบและข้อมูลทดสอบตรงระบบ ไม่สรุปจากภาพหรือความแข็งของก้อน

ฟาซาดสูงหลายชั้นก่อเป็นผืนเดียวได้ไหม?

ต้องให้วิศวกรกำหนดช่วงแผง ระบบรองรับ จุดยึด และรอยต่อ แนวคิดในชุดนี้แบ่งตามชั้นและช่วงเสา ไม่มีการยืนยันความสูงหรือความกว้างปลอดภัยจากภาพ

ช่องลมแทนกระจกกันฝนได้หรือไม่?

ช่องเปิดให้น้ำผ่านเมื่อฝนสาดได้ สำนักงานที่ต้องควบคุมสภาพภายในยังต้องมีชั้นปิดและระบบระบายน้ำที่ออกแบบร่วมกัน

ลายไหนช่วยประหยัดไฟมากที่สุด?

ยังจัดอันดับไม่ได้จากรูปทรงหรือสี ต้องพิจารณาทิศแดด ช่องเปิด ระยะห่าง กระจก ตำแหน่งโต๊ะ และระบบอาคารร่วมกัน ไม่มีตัวเลขประหยัดไฟที่ยืนยันสำหรับ 10 แนวคิดนี้

ก้อนทั้ง 10 ลายในบทความมีขนาดเท่ากันหรือไม่?

ลายที่เลือกในบทความมีขนาด 22 × 22 × 6.5 ซม. ตามแคตตาล็อก V5 แต่รุ่นอื่นอาจต่างกัน เช่น ดับเบิลยูมีสัดส่วนและความหนาต่าง จึงต้องตรวจรุ่นก่อนใช้กริดเดียวกัน

ขอราคาฟาซาดสำนักงานต้องเตรียมอะไร?

เตรียมพื้นที่ก่อสุทธิ รุ่นและจำนวนแยกลาย ผังแบ่งแผง ระบบรองรับ สถานที่จัดส่ง และเงื่อนไขยกขึ้นอาคาร เพื่อให้คิดวัสดุ โครง ค่าแรง และขนส่งครบ

แหล่งข้อมูล

แคตตาล็อก WATZADU เวอร์ชัน 5 หมวดอิฐแดงช่องลม หน้า 08–09: รูปทรงและขนาดก้อน ตรวจ 13 ตุลาคม 2569; ลิงก์หน้าสินค้าแต่ละรุ่นอยู่ใต้ภาพ
CMHA — Concrete Masonry Screen Walls: หลักระบบรองรับและแรงด้านข้างของผนังช่องลม ไม่ใช่ค่ารับรองอิฐแดงของบริษัท
เปิดแหล่งอ้างอิงที่กล่าวถึง
- CMHA — Concrete Masonry Screen Walls
CMHA — Modular Layout of Concrete Masonry: แนวคิดประสานขนาดก้อนและรอยต่อ
แหล่งผลิตและผิวอิฐแดง: ข้อมูลบริษัทที่ผู้ใช้ยืนยันโดยตรง
