10 ไอเดียบ้านอิฐบล็อกช่องลมสีเทา มินิมอลถึงทรอปิคอล

อิฐบล็อกช่องลมสีเทาไม่ได้จำกัดอยู่แค่ผนังมุมเล็ก ๆ ของบ้าน เมื่อนำมาคิดร่วมกับผัง หลังคา ระเบียง สวน และทางเข้า สามารถสร้างจังหวะที่เชื่อมพื้นที่ภายนอกกับชีวิตประจำวันได้ บทความนี้รวมบ้านทั้งหลัง 10 แนว ตั้งแต่ชั้นเดียวถึงสามชั้น โดยแต่ละแบบมีมวลอาคารและตำแหน่งแผงต่างกัน เพื่อช่วยเลือกแนวทางก่อนคุยกับสถาปนิก

บ้านสีเทาที่ออกแบบจากภาพรวม

ภาพทั้งหมดเป็นแนวคิดออกแบบอาคารใหม่สำหรับศึกษาการใช้วัสดุ ไม่ใช่ผลงานก่อสร้างจริงหรือแบบพร้อมก่อ ต้องปรับโครงสร้าง ระบบรองรับ แรงลม การกันฝน และข้อกำหนดหน้างานก่อนใช้งานจริง อิฐบล็อกช่องลมของ WATZADU ชุดนี้ผลิตในไทยตามข้อมูลที่บริษัทยืนยัน และอ้างรูปทรงกับขนาดก้อนจากแคตตาล็อกเวอร์ชัน 5

บ้านเรียบและทรอปิคอล

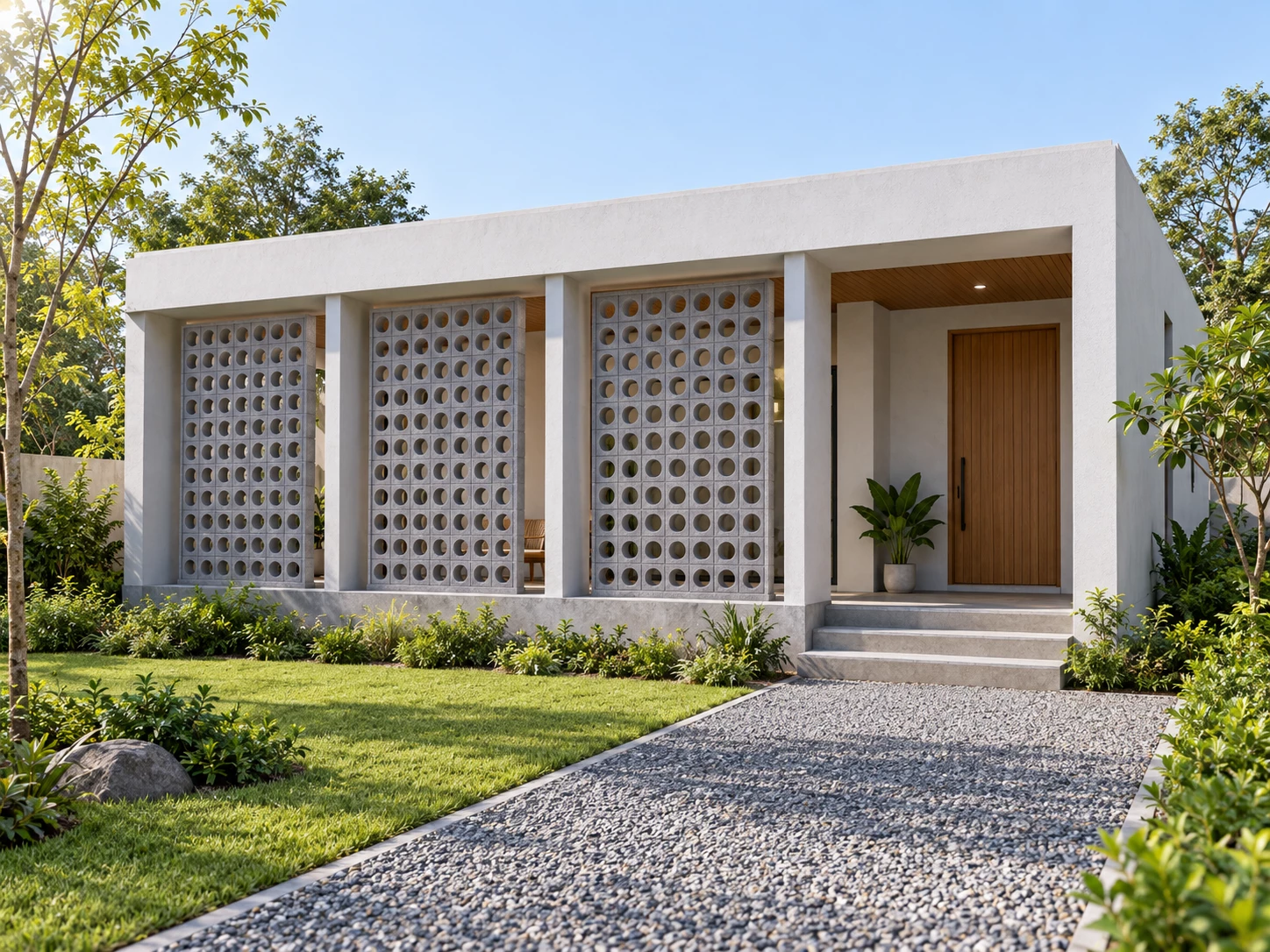

บ้านมินิมอลวงกลมทั้งหลังกับอิฐช่องลม ลายบอลสีเทา 20×20×9 ซม. แนวคิดจัดมวลอาคาร สวนและทางเข้า — 01 มินิมอลวงกลม Minimal

บ้านชั้นเดียวทรงยาวกับหลังคาแบนทำให้แผงลายบอลเป็นจังหวะหลักของด้านหน้า วางช่องลมหน้าระเบียงในกรอบแยกสามช่วงและเว้นประตูทางเข้าให้เดินตรงจากสวนได้ รูวงกลมช่วยลดความแข็งของเส้นสี่เหลี่ยมในตัวบ้าน ส่วนผนังห้องด้านหลังยังมีประตูหรือหน้าต่างของตนเอง จึงใช้ช่องลมเป็นชั้นกรองมุมมองของพื้นที่กึ่งภายนอก ควรทดลองมุมมองจากถนนทั้งกลางวันและกลางคืนก่อนกำหนดความโปร่งจริง

อิฐช่องลม ลายบอล · สีเทา · 20×20×9 ซม.

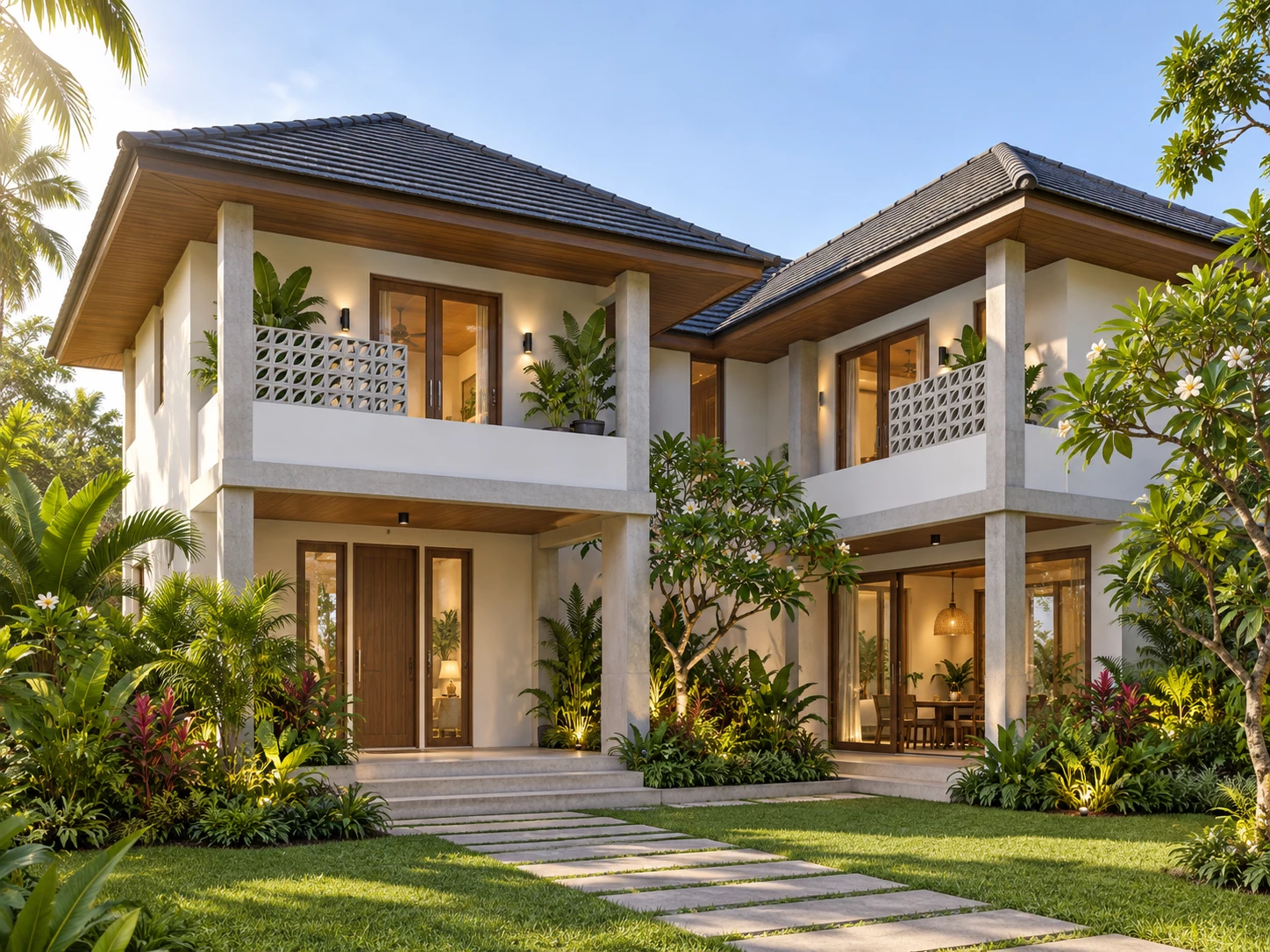

บ้านทรอปิคอลตัวแอลทั้งหลังกับอิฐช่องลม ลายลีฟสีเทา 20×20×9 ซม. แนวคิดจัดมวลอาคาร สวนและทางเข้า — 02 ทรอปิคอลตัวแอล Tropical

บ้านสองชั้นตัวแอลล้อมสวนและมีชายคาปั้นหยาคลุมระเบียง เลือกลายลีฟไว้เป็นแผงสลับช่องเปิดของชั้นบน เส้นใบไม้เชื่อมกับต้นไม้ในคอร์ตและพื้นผิวไม้โดยไม่ต้องใช้ลายหลายชนิดในช่วงเดียว เว้นด้านในของแผงให้เดินดูแลได้ และจัดแนวเสา–คานให้รับพื้นอาคารโดยอิสระจากช่องลม ด้านล่างเปิดเป็นทางเข้าและพื้นที่จอดรถ ภาพเห็นทั้งสองปีกของบ้านเพื่อให้ประเมินความสัมพันธ์ระหว่างสวน ระเบียง และอาคารได้

อิฐช่องลม ลายลีฟ · สีเทา · 20×20×9 ซม.

บ้านหน้าแคบและบ้านคอร์ต

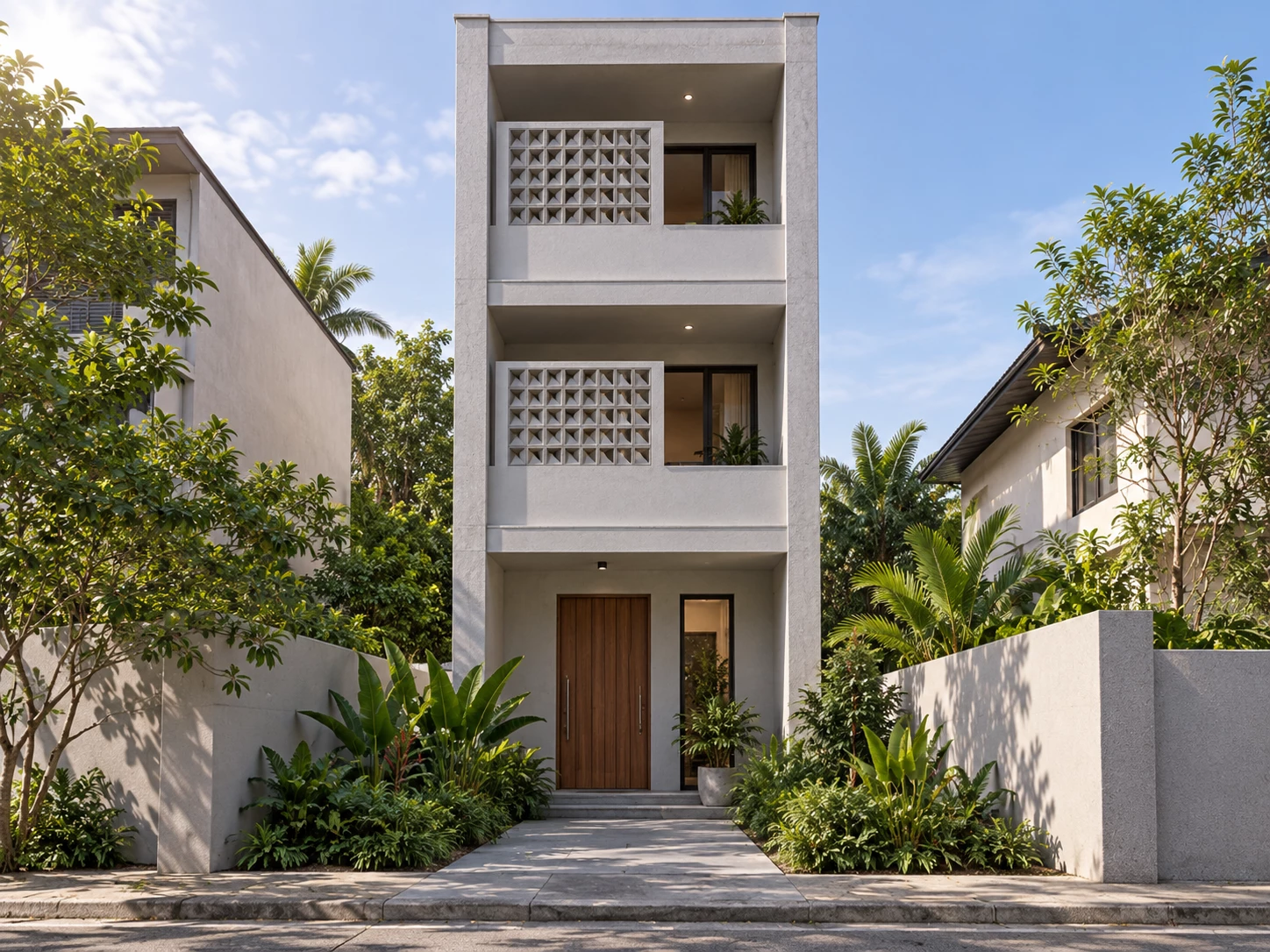

บ้านหน้าแคบเล่นเฉียงทั้งหลังกับอิฐช่องลม ลายแมทริคสีเทา 20×20×9 ซม. แนวคิดจัดมวลอาคาร สวนและทางเข้า — 03 หน้าแคบเล่นเฉียง Narrow

บ้านหน้าแคบสามชั้นใช้ลายแมทริคที่มีช่องสามเหลี่ยมสร้างเส้นเฉียงในแนวฟาซาดตรง วางแผงเฉพาะฝั่งหนึ่งของด้านหน้า อีกฝั่งเป็นระเบียงและทางรับแสงของห้อง แบ่งแผงตามระดับพื้นทุกชั้นและเก็บแนวคานให้เห็นชัด จึงไม่กลายเป็นผนังก่อสูงต่อเนื่องสามชั้น ทางเข้าลึกเข้าไปใต้ชายคาและมีสวนเล็กริมถนน เหมาะนำแนวคิดไปคุยกับผู้ออกแบบเมื่อที่ดินหน้ากว้างน้อยแต่ต้องการพื้นที่ภายในหลายระดับ

อิฐช่องลม ลายแมทริค · สีเทา · 20×20×9 ซม.

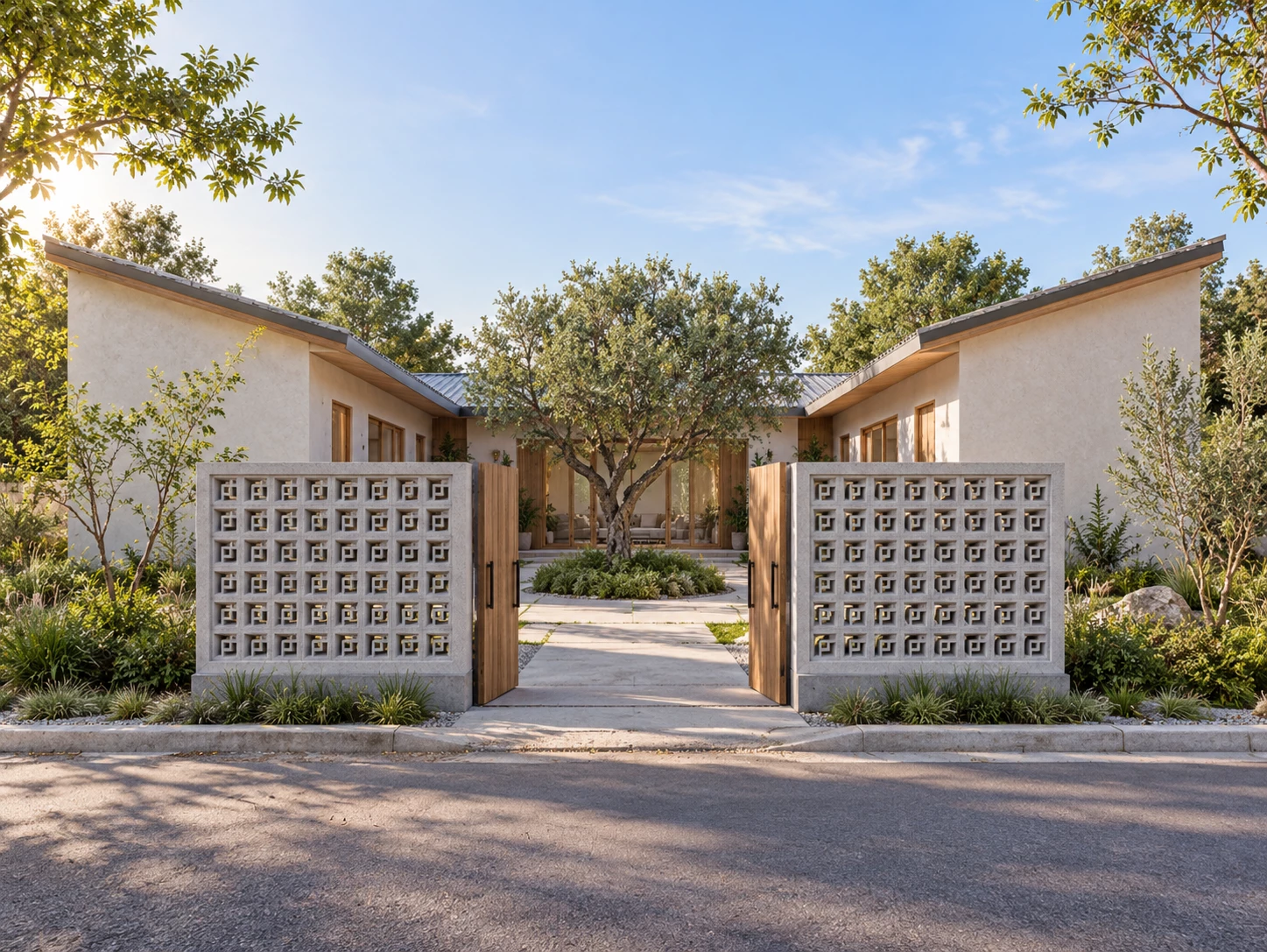

บ้านคอร์ตเส้นโค้งทั้งหลังกับอิฐช่องลม ลายลีฟสแควร์สีเทา 20×20×9 ซม. แนวคิดจัดมวลอาคาร สวนและทางเข้า — 04 คอร์ตเส้นโค้ง Courtyard

ผังตัว U ชั้นเดียวแยกปีกพักอาศัยออกจากกันด้วยสวนกลางบ้าน หลังคาลาดคนละทิศช่วยอ่านมวลอาคารได้ตั้งแต่ทางเข้า ใช้ลายลีฟสแควร์ที่มีเส้นโค้งล้อมช่องกลางเป็นฉากหน้าคอร์ตสองข้าง เว้นทางเข้ากลางกว้างและให้ต้นไม้เป็นจุดนำสายตา แผงนี้มีฐานและกรอบของตนเอง ไม่ใช้แทนเสารับหลังคา รูปทรงโค้งของลายช่วยผ่อนความเป็นเส้นตรงของปีกอาคาร และยังเหลือพื้นที่ทำความสะอาดระหว่างฉากกับสวน

อิฐช่องลม ลายลีฟสแควร์ · สีเทา · 20×20×9 ซม.

ทาวน์โฮมและบ้านจั่ว

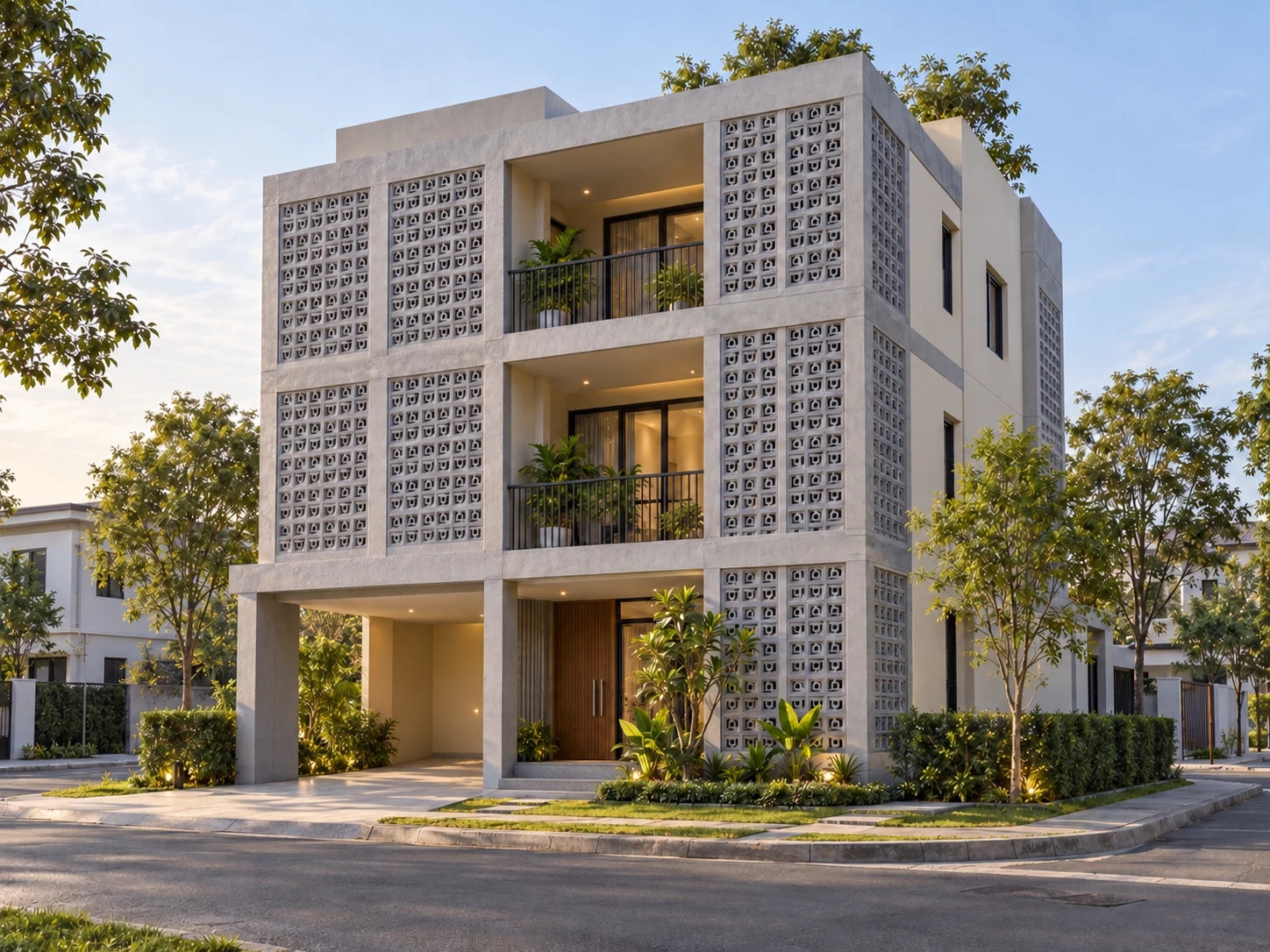

บ้านทาวน์โฮมคิวบิคทั้งหลังกับอิฐช่องลม ลายคิวบิคสีเทา 20×20×9 ซม. แนวคิดจัดมวลอาคาร สวนและทางเข้า — 05 ทาวน์โฮมคิวบิค Townhome

ทาวน์โฮมมุมถนนสามชั้นมองเห็นทั้งด้านหน้าและด้านข้าง จึงใช้ลายคิวบิคสร้างความต่อเนื่องโดยแบ่งเป็นแผงย่อยตามเสาและระดับชั้น แผงลายโค้งสี่ทิศล้อมช่องกลางอยู่สลับกับระเบียงเปิด ทำให้ทางเข้าชั้นล่างอ่านชัดและไม่ปิดทุกช่องด้วยวัสดุเดียวกัน ด้านที่หันเข้าถนนแต่ละฝั่งต้องตรวจแสงและการมองเห็นแยกกัน รวมถึงกำหนดขอบแผงและจุดยึดตามแรงด้านข้างของตำแหน่งจริง

อิฐช่องลม ลายคิวบิค · สีเทา · 20×20×9 ซม.

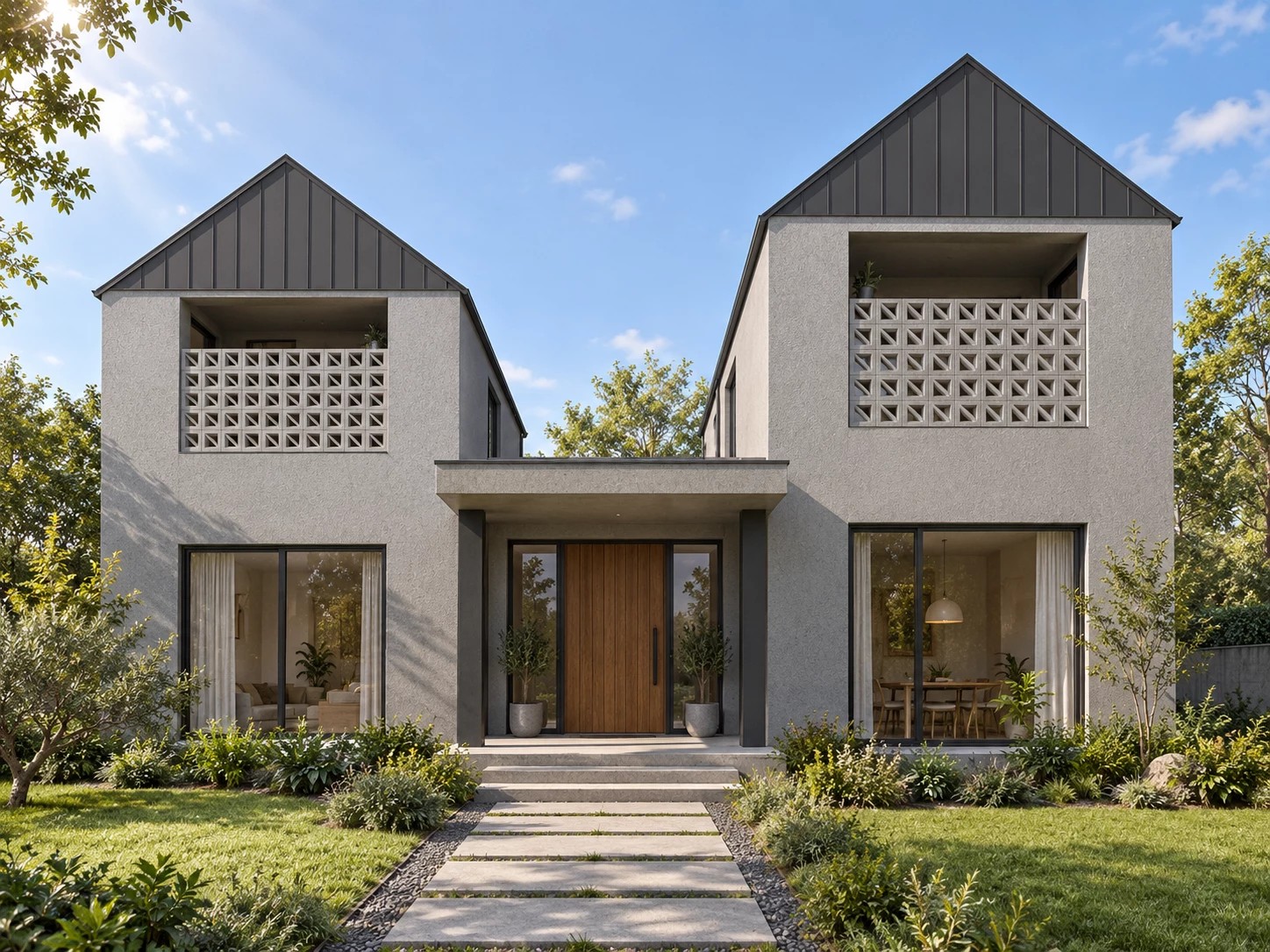

บ้านจั่วคู่เรขาคณิตทั้งหลังกับอิฐช่องลม 3 เหลี่ยม ด้านเท่าสีเทา 19×19×9 ซม. แนวคิดจัดมวลอาคาร สวนและทางเข้า — 06 จั่วคู่เรขาคณิต Gable

บ้านสองชั้นจั่วคู่ใช้ยอดหลังคาสองระดับและช่องทางเข้าต่ำกว่าตรงกลาง ลายสามเหลี่ยมด้านเท่าที่ก้อนมีแนวแบ่งเฉียงสองช่องช่วยเชื่อมจังหวะกับหลังคาจั่ว วางช่องลมในช่วงฟาซาดชั้นบนในกรอบระเบียง พื้นชั้นบนยังรับด้วยโครงหลัก ควรออกแบบขอบช่องให้ใช้ก้อนเต็มได้มากที่สุด หรือแยกแผงสี่เหลี่ยมอยู่ใต้จั่วเพื่อลดการตัดแต่งก้อน รูปทรงบ้านในภาพเป็นแนวทางจัดมวล ไม่ใช่รายละเอียดขอบก่อสำหรับช่างนำไปทำทันที

อิฐช่องลม 3 เหลี่ยม ด้านเท่า · สีเทา · 19×19×9 ซม.

บ้านสวนและคอร์ตเมือง

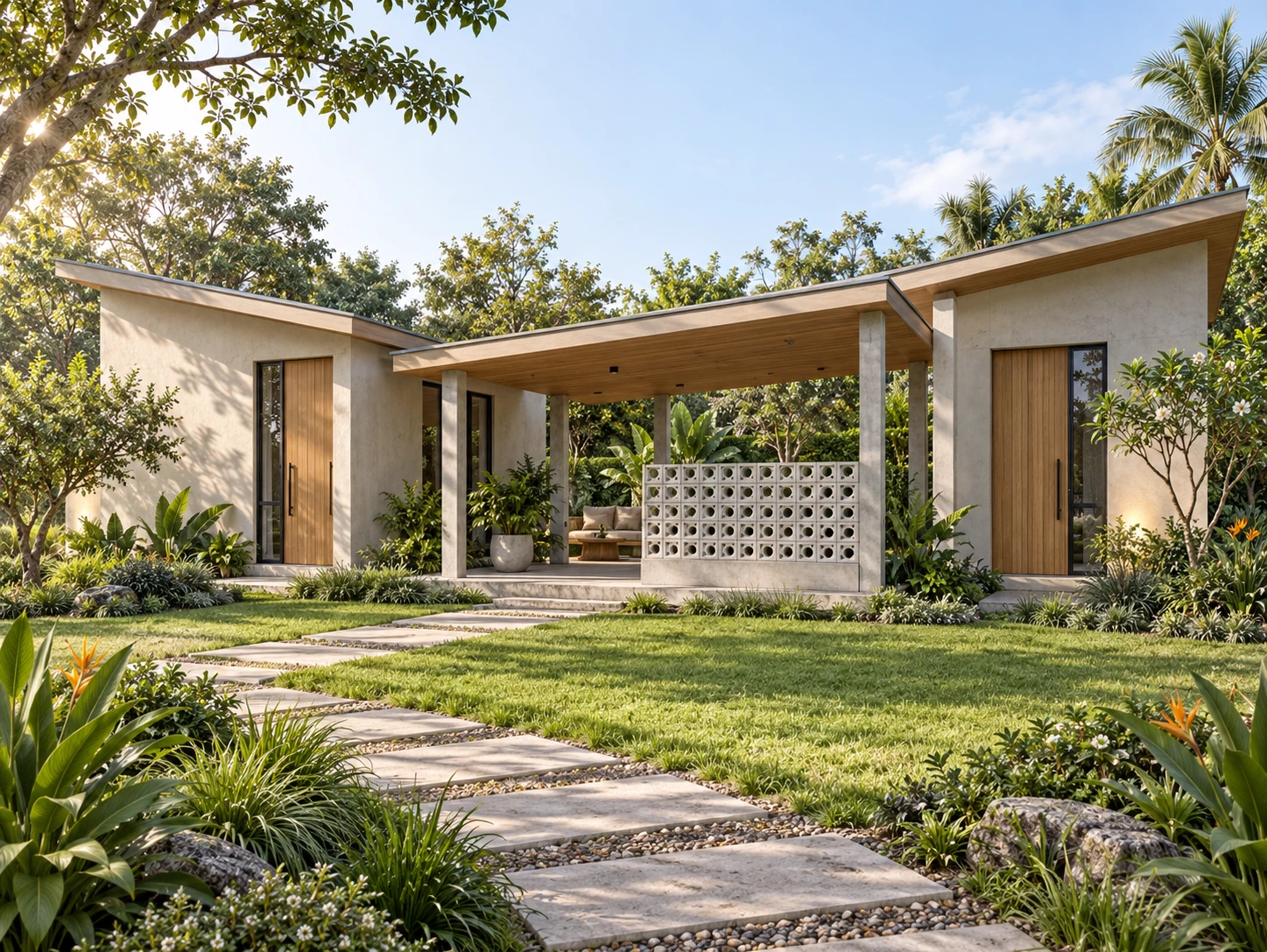

บ้านบ้านสวนสี่วงทั้งหลังกับอิฐช่องลม 4 วงกลมสีเทา 19×19×9 ซม. แนวคิดจัดมวลอาคาร สวนและทางเข้า — 07 บ้านสวนสี่วง Garden

บ้านสวนชั้นเดียวหลายมวลอาคารมีหลังคาเพิงหมาแหงนต่างระดับและทางเดินมีหลังคาเชื่อมระหว่างห้อง เลือกลายสี่วงกลมที่ขนาดช่องในก้อนต่างกันเป็นฉากระเบียงกับแผงเตี้ยหน้าทางเข้า จังหวะวงเล็ก–ใหญ่ช่วยให้สวนดูมีชีวิตโดยไม่ต้องเติมสีฉูดฉาด เว้นด้านใช้งานให้เข้าถึงโต๊ะและทางเดินสะดวก แผงเตี้ยไม่ได้ทำหน้าที่ราวกันตกในแนวคิดนี้ หากเปลี่ยนตำแหน่งไปยังพื้นที่ต่างระดับต้องให้ผู้ออกแบบตรวจระบบป้องกันการตกแยกต่างหาก

อิฐช่องลม 4 วงกลม · สีเทา · 19×19×9 ซม.

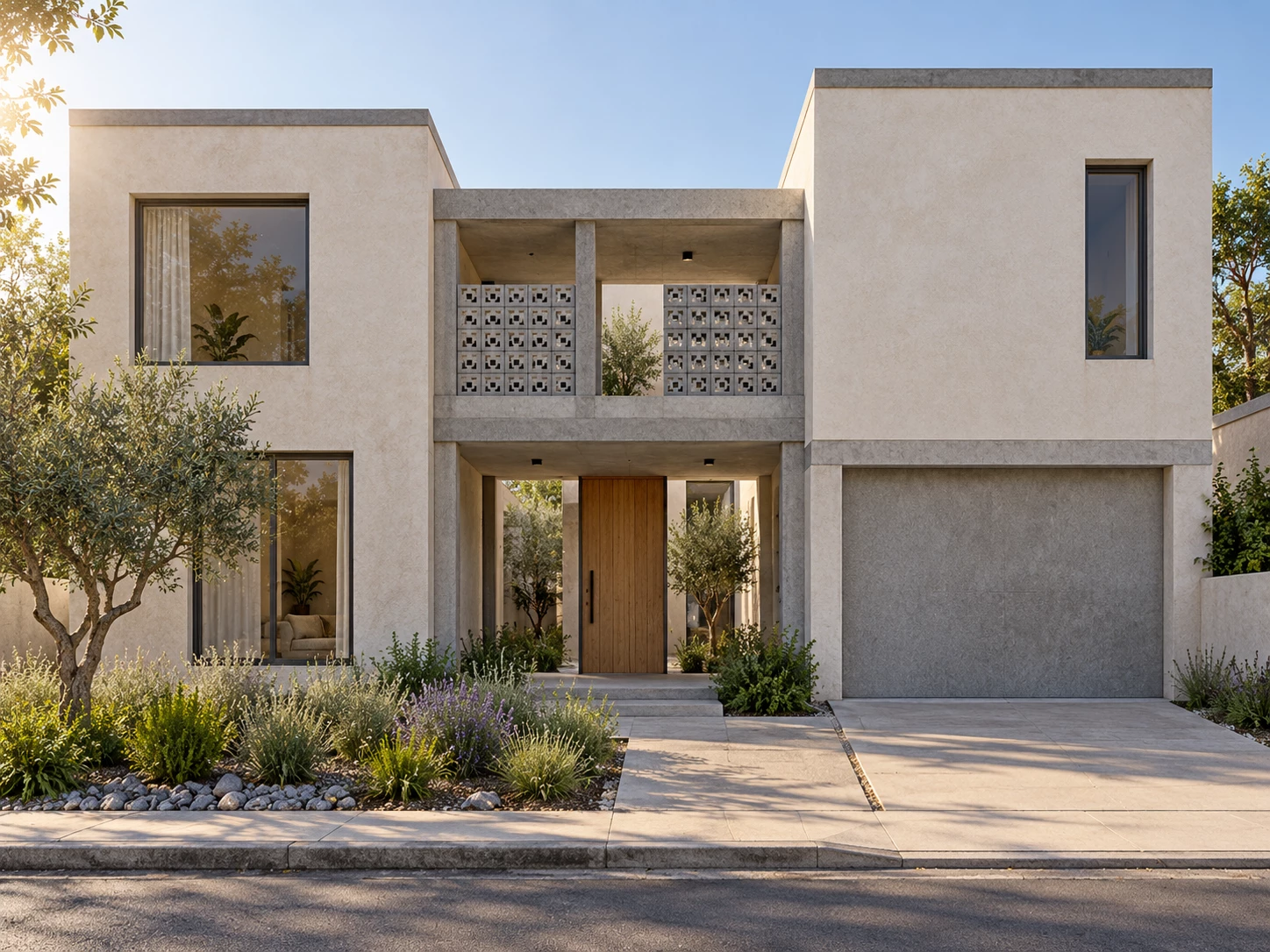

บ้านคอร์ตเมืองโมร็อคโคทั้งหลังกับอิฐช่องลม โมร็อคโคสีเทา 19×19×9 ซม. แนวคิดจัดมวลอาคาร สวนและทางเข้า — 08 คอร์ตเมืองโมร็อคโค Urban

บ้านคอร์ตเมืองสองชั้นจัดกล่องอาคารต่างความสูงและเปิดระเบียงเป็นช่องว่างกลางฟาซาด ลายโมร็อคโคใช้ช่องกลางกับช่องมุมทรงเหลี่ยมวางในกรอบทางเข้าและระเบียง สีเทาธรรมชาติไปกับผนังโทนอุ่นและสวนรับน้ำด้านหน้าได้ แผงระเบียงขนาดเล็กอยู่เหนือแนวพื้นชั้นบนและมีกรอบรองรับของตนเอง ควรตรวจช่องลมออกฝั่งคอร์ตและรายละเอียดผนังห้องปิดด้านหลังร่วมกัน เพราะลายช่องลมไม่ได้กันฝนสาดหรือแทนหน้าต่างที่ต้องปิดห้อง

อิฐช่องลม โมร็อคโค · สีเทา · 19×19×9 ซม.

บ้านยกพื้นและบ้านไล่ระดับ

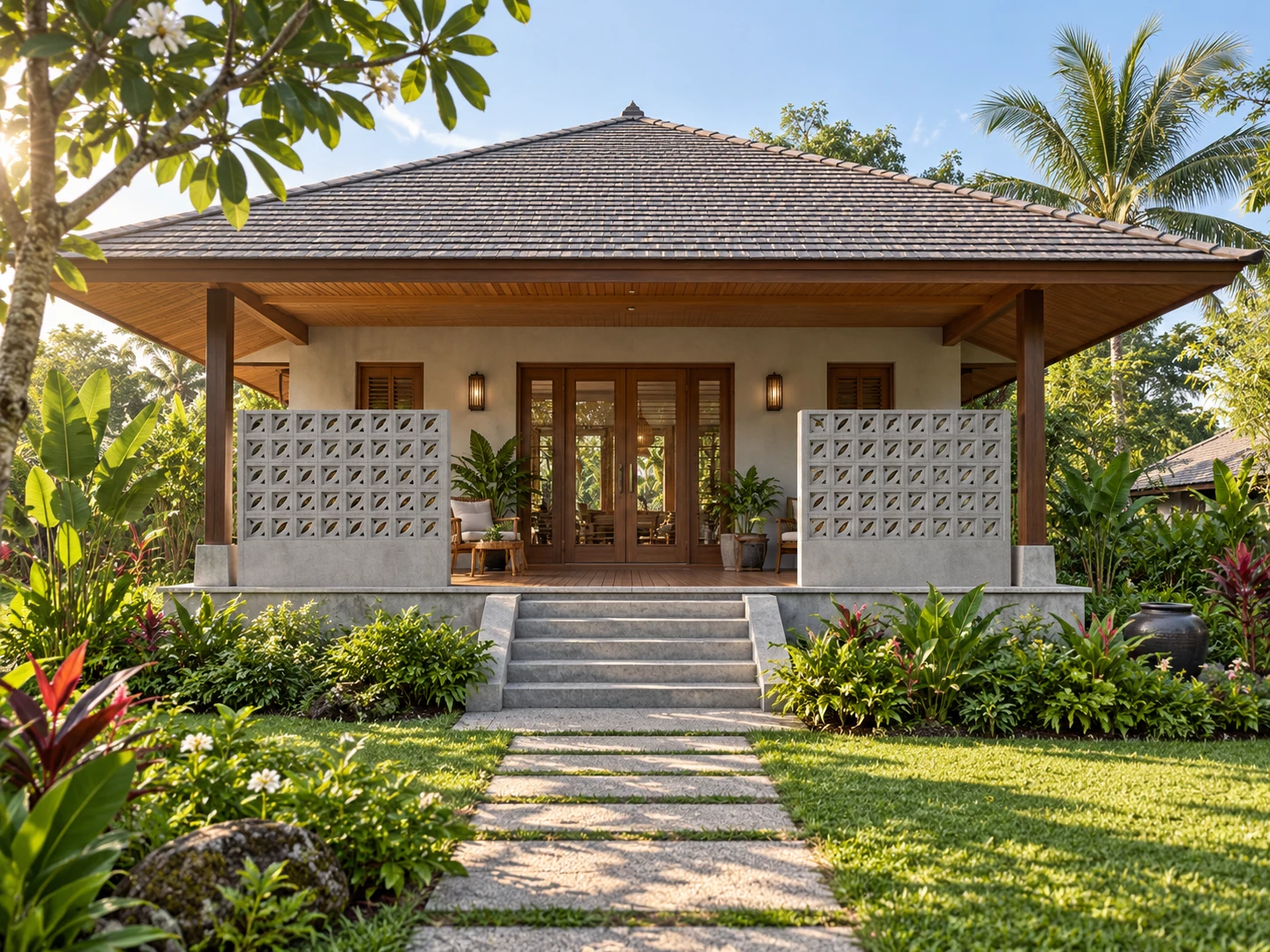

บ้านยกพื้นลายใบไม้ทั้งหลังกับอิฐช่องลม ใบไม้สีเทา 19×19×9 ซม. แนวคิดจัดมวลอาคาร สวนและทางเข้า — 09 ยกพื้นลายใบไม้ Raised

บ้านทรอปิคอลชั้นเดียวยกพื้นเล็กน้อยใช้หลังคาปั้นหยาชายคาลึกและเฉลียงไม้ เลือกลายใบไม้ซีรีส์ B ที่ขนาด 19 ซม. ในกรอบเฉลียงแยกจากเสาหลังคา ไม่ปะปนกับลายลีฟซีรีส์ A ขนาด 20 ซม. ในกริดเดียว เส้นใบไม้รับกับสวนและให้ทางเดินเข้าบ้านเป็นจุดเด่น ควรตรวจบันได ระดับพื้น และทางเลือกเข้าถึงตามผู้ใช้งานจริง การยกพื้นในภาพเป็นการจัดมวลอาคาร ไม่ใช่คำยืนยันระดับป้องกันน้ำท่วมของที่ดินใด

อิฐช่องลม ใบไม้ · สีเทา · 19×19×9 ซม.

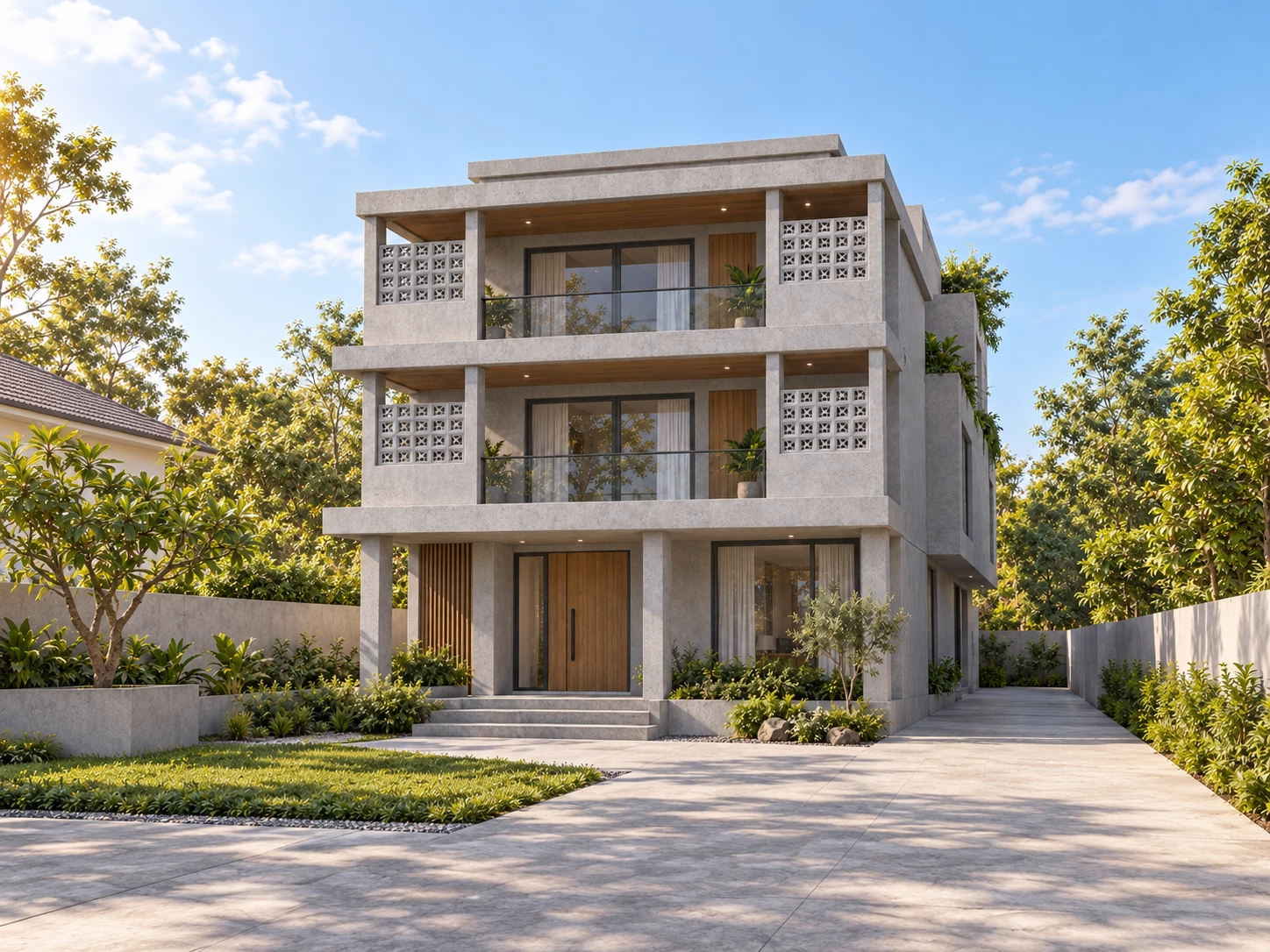

บ้านสามชั้นครอสทั้งหลังกับอิฐช่องลม ครอสสีเทา 19×19×9 ซม. แนวคิดจัดมวลอาคาร สวนและทางเข้า — 10 สามชั้นครอส Terraced

บ้านสามชั้นไล่ระเบียงถอยร่นเข้าหาสวนใช้ลายครอสเป็นแผงด้านข้างของระเบียงแต่ละระดับ แนวไขว้ภายในก้อนสร้างจังหวะเรขาคณิตโดยยังมีช่องเปิดและพื้นที่ปลูกต้นไม้ข้างกัน กรอบแบ่งตามชั้นช่วยจัดระบบรองรับและการเข้าดูแลอย่างเป็นส่วน ๆ ทางเข้าชั้นล่างเปิดชัดจากทางเดิน ส่วนแผงสูงควรให้วิศวกรตรวจแรงลม จุดยึด และการเคลื่อนตัวของโครงก่อนกำหนดขนาดช่องจริง ไม่เลือกความสูงแผงจากภาพเพียงอย่างเดียว

อิฐช่องลม ครอส · สีเทา · 19×19×9 ซม.

เลือกลายให้สัมพันธ์กับบ้าน

จุดเปรียบเทียบ	ซีรีส์ A ในชุดนี้	ซีรีส์ B ในชุดนี้
▦ ขนาดก้อน	20×20×9 ซม.	19×19×9 ซม.
◉ จังหวะลาย	บอล ลีฟ แมทริค ลีฟสแควร์ คิวบิค	สามเหลี่ยม สี่วงกลม โมร็อคโค ใบไม้ ครอส
↔ การต่อกริด	รวมรอยต่อในโมดูลจริง; ต่างขนาดให้แยกกรอบ
⌂ ตำแหน่ง	ระเบียง ฉากคอร์ต ฟาซาดแบ่งช่วง	เฉลียง ฉากสวน แผงตามระดับชั้น

ตารางเปรียบเทียบเฉพาะรุ่นของบริษัทที่ใช้ในบทความ ไม่จัดอันดับความแข็งแรงหรือการดูดซึมน้ำจากลาย และไม่ถือว่าลายใดกันฝนได้สนิท ขนาดก้อนเป็นข้อมูลวัสดุ ส่วนขนาดแผงต้องคำนวณรวมรอยต่อและกรอบรองรับอีกครั้ง

โมดูลเล็กที่สัมพันธ์กับบ้าน

ตัวอย่างสมมติฐานแนวคิดสำหรับก้อน 20×20 ซม. ใช้ 11 แถวและรอยต่อ 1 ซม. จำนวน 10 แนว ได้หน้าแผงสูง 230 ซม. ส่วนก้อน 19×19 ซม. ใช้ 6 แถวและรอยต่อ 1 ซม. จำนวน 5 แนว ได้ 119 ซม. ไม่รวมกรอบ ตัวอย่างนี้ช่วยตรวจจำนวนก้อนกับประตูสูง 220 ซม. และชั้นสูง 320 ซม. ที่ใช้วางแนวคิดภาพชุดนี้ ต้องปรับจำนวนแถวตามช่องแผงจริง ไม่ขยายก้อนให้ลายเด่นขึ้น และไม่ใช้สมมติฐานนี้เป็นสเปกโครงสร้าง

จากไอเดียสู่หน้างาน

ดูแดดและลมก่อนเลือกลาย ระบุทิศของแผง เวลาที่ใช้งาน และทางออกอากาศ ไม่รับประกันอุณหภูมิหรือเปอร์เซ็นต์ประหยัดไฟจากลวดลายเพียงอย่างเดียว
วางกรอบตามโครงหลัก แยกแผงตามชั้นและเสา ให้ระบบรองรับนำแรงด้านข้างกลับสู่โครงสร้าง ไม่ให้ช่องลมรับพื้นชั้นบน เลือกจุดยึดและรายละเอียดรอยต่อตามการออกแบบจริง
แยกช่องลมจากผนังกันฝน ห้องที่ต้องปิดใช้งานควรมีผนัง ประตูหรือหน้าต่างด้านในร่วมกับชายคาและระบบระบายน้ำ ระเบียงเปิดต้องเลือกพื้นและจุดระบายน้ำตามสภาพฝน
ตรวจโมดูลก่อนสั่ง อย่าใช้ขนาดหน้าก้อนแทนขนาดรวมรอยต่อ ทดลองเรียงตัวอย่าง และให้รายละเอียดลดการตัดก้อนในขอบแผง คำนวณจำนวนจากพื้นที่ช่องลมสุทธิแยกแต่ละกรอบ
เผื่อการเข้าดูแล ตรวจทางเช็ดล้าง คราบที่รอยต่อ ระยะต้นไม้และช่องเดินหลังแผงให้สัมพันธ์กับคนใช้งานจริง โดยไม่กำหนดระยะจากภาพแนวคิด

หลักการแบ่งช่วง ระบบรองรับ และการตรวจแรงด้านข้างสอดคล้องกับแนวทางผนังช่องลมใน CMHA — Concrete Masonry Screen Walls และแนวคิดโมดูลรวมรอยต่อใน CMHA — Modular Layout of Concrete Masonry เอกสารเหล่านี้ใช้เป็นหลักทั่วไป ไม่ใช่ผลทดสอบหรือค่ารับรองสินค้า WATZADU

คำถามที่พบบ่อย

บ้านมินิมอลจำเป็นต้องใช้ช่องสี่เหลี่ยมหรือไม่?

ไม่จำเป็น บ้านรูปทรงเรียบสามารถใช้ลายบอล แมทริค หรือลีฟเป็นจังหวะหลักได้ เลือกหนึ่งลายต่อช่วงแผงแล้วคุมเส้นกรอบและตำแหน่งให้สัมพันธ์กับประตู ระเบียง และสวน

ลายลีฟ A กับลายใบไม้ B ใช้กริดเดียวกันได้ไหม?

ชุดนี้ลีฟ A ขนาด 20×20×9 ซม. ส่วนใบไม้ B ขนาด 19×19×9 ซม. จึงไม่จัดเป็นกริดเท่ากันโดยตรง ควรแยกแผงด้วยกรอบหรือให้ผู้ออกแบบจัดโมดูลรวมรอยต่อใหม่ ลิงก์ตรงรุ่นอยู่ใต้ภาพแนวบ้านแต่ละแบบ

ทำฟาซาดช่องลมสูงต่อกันสามชั้นได้เลยหรือไม่?

ต้องมีแบบระบบรองรับและจุดยึดตามหน้างาน แนวคิดในบทความแบ่งแผงตามชั้น ให้โครงสร้างหลักรับพื้นและแรงของอาคาร ไม่กำหนดขนาดเหล็กหรือความสูงแผงสูงสุดจากภาพ

ช่องลมสีเทาช่วยให้บ้านเย็นและกันฝนได้แค่ไหน?

ช่องเปิดอาจช่วยให้อากาศผ่านและกรองแสงเมื่อวางสัมพันธ์กับทิศแดด ทางลม และช่องออก แต่ไม่รับประกันผลลดอุณหภูมิหรือค่าไฟ และช่องเปิดยังรับฝนสาดได้ ควรออกแบบชายคา ผนังด้านใน และการระบายน้ำร่วมกัน

ต้องเตรียมข้อมูลอะไรเพื่อขอราคา?

แจ้งลาย ขนาด จำนวนหรือพื้นที่ช่องลมสุทธิ จำนวนแผง และจังหวัดปลายทาง พร้อมเงื่อนไขทางเข้ากับจุดลงของ ราคาวัสดุ ระบบรองรับ ค่าแรง และขนส่งเป็นคนละส่วน ให้ทีมงานตรวจรายการจริงก่อนสรุปงบ

แหล่งข้อมูลและสินค้า

แคตตาล็อก WATZADU เวอร์ชัน 5 หมวดอิฐบล็อกช่องลม A หน้า 10 และ B หน้า 11–13: รูปทรงและขนาดรายรุ่น ตรวจภาพจริง 13 ตุลาคม 2569; ขนาด 21×29.7 ซม. ในชื่อไฟล์เป็นขนาดหน้าเอกสาร
หน้าสินค้าของบริษัททั้ง 10 รุ่น: ลิงก์ตรงรุ่นอยู่ใต้ภาพแต่ละแบบ ข้อมูลประเทศผลิตมาจากคำยืนยันบริษัท ไม่ใช้ประเทศผลิตเหมารวมผู้ขายรายอื่น
CMHA — Concrete Masonry Screen Walls, TEK 03-16A: การแบ่งช่วงและระบบรองรับผนังช่องลม ไม่อ้างตัวเลขในเอกสารเป็นค่ารับรองสินค้า
เปิดแหล่งอ้างอิงที่กล่าวถึง
- CMHA — Concrete Masonry Screen Walls, TEK 03-16A
CMHA — Modular Layout of Concrete Masonry, TEK 05-12: การวางโมดูลรวมรอยต่อและลดการตัดก้อน

ปรึกษาทีม WATZADU พร้อมรุ่นที่ชอบ พื้นที่ใช้งาน และข้อมูลปลายทาง เพื่อจัดรายการวัสดุให้ตรงกับบ้านของคุณ
