10 ไอเดียออฟฟิศอิฐบล็อกช่องลมสีเทา ฟาซาดใหญ่

อิฐบล็อกช่องลมสีเทาสำหรับออฟฟิศโมเดิร์นไม่จำเป็นต้องใช้เป็นผืนเดียวตลอดด้านหน้า การแบ่งแผงตามเสาและชั้น สลับกับกระจก ระเบียง และทางเข้า ช่วยให้ลายคอนกรีตอ่านเป็นส่วนหนึ่งของอาคาร บทความนี้เสนอ 10 แนวคิดสำนักงาน 3–6 ชั้นที่ต่างกันทั้งผัง มวล หลังคา และการใช้ฟาซาด โดยอ้างอิงลายสินค้าจริงของ WATZADU

ฟาซาดใหญ่เริ่มจากมวลอาคารและกรอบแผง

ภาพทั้งหมดเป็นแนวคิดออกแบบอาคารใหม่ ไม่ใช่ผลงานก่อสร้างจริงหรือแบบสำหรับนำไปก่อทันที ใช้เพื่อคุยเรื่องภาพรวมและตำแหน่งวัสดุกับสถาปนิก ก่อนตรวจระบบรองรับ แรงลม รอยต่อ กันฝน และการดูแลตามโครงการจริง

รุ่นที่ใช้ในเรื่องนี้เป็นอิฐบล็อกช่องลมผลิตในไทย ลีฟ บอล แมทริค คิวบิค และลีฟสแควร์ ขนาดก้อน 20×20×9 ซม. ตามแคตตาล็อก V5 ทั้งห้าลายมีรูปช่องต่างกัน จึงควรดูตัวอย่างจริงประกอบกับมุมมองจากระยะใช้งาน ไม่ขยายก้อนให้ใหญ่เพื่อทำให้ลายเด่นในภาพอาคาร

คิดโมดูลก้อนก่อนจัดฟาซาด

ตัวอย่างแนวคิดเริ่มจากก้อนหน้า 20 ซม. และสมมติรอยต่อ 1 ซม. แผง 13 แถวจึงสูง 13×20 + 12×1 = 272 ซม. และ 10 ก้อนตามแนวกว้างเป็น 10×20 + 9×1 = 209 ซม. เมื่อตั้งความสูงชั้นสมมติ 3.30 ม. ยังต้องจัดพื้นที่กรอบ คาน และรายละเอียดขอบแผงให้พอดี สูตรนี้รวมรอยต่อระหว่างก้อน แต่ยังไม่รวมรอยต่อรอบกรอบหรือเผื่อเสีย

แผงบางช่วงอาจใช้จำนวนก้อนต่างกัน เช่น 12 แถวสูง 251 ซม. หรือ 14 แถวสูง 293 ซม. ต้องวางกริดรวมรอยต่อก่อนปรับกรอบและความสูงชั้น ไม่ยืดก้อน 20 ซม. ให้พอดีกับช่องที่เหลือ ภาพมุมกว้างใช้รายละเอียดเล็กตามสเกลจริง ไม่ใช้ความชัดของรูเป็นเหตุผลขยายก้อน

ตัวเลขความสูงชั้นและขนาดแผงเป็นสมมติฐานสำหรับศึกษาโมดูล ไม่ใช่ค่ารับรองความสูงผนัง ระยะเสา เหล็กเสริม หรือแรงลมของสินค้า งานฟาซาดหลายชั้นต้องให้ผู้ออกแบบและวิศวกรตรวจระบบโครง จุดยึด และรายละเอียดรอยต่อเฉพาะอาคาร

10 มวลอาคารกับจังหวะช่องลม

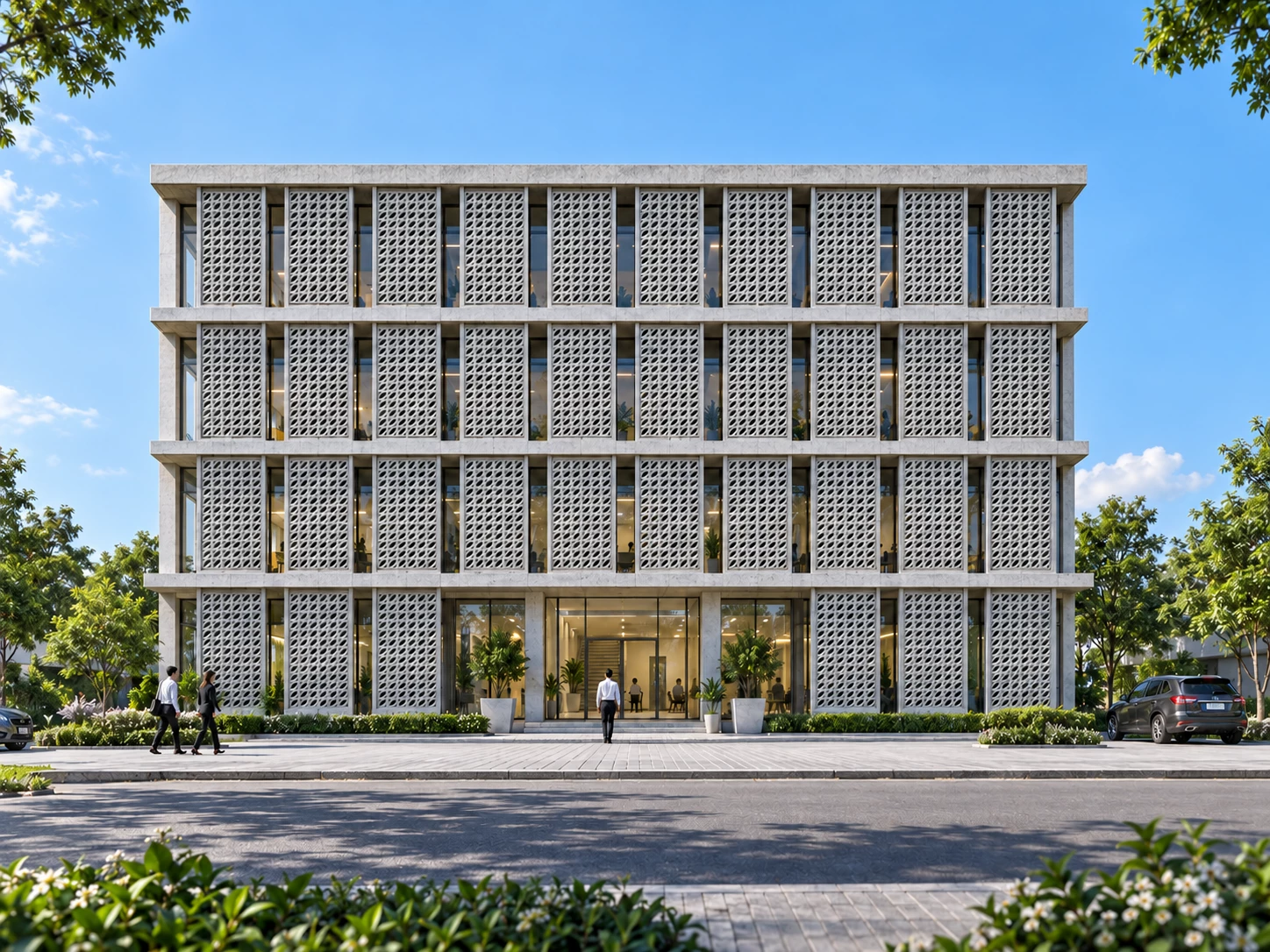

แนวคิดออฟฟิศแนวยาวทั้งอาคารกับอิฐช่องลม ลายลีฟสีเทา แผงแบ่งตามชั้นและบริบททางเข้า — 01 แนวยาว Linear Office

อาคารสี่ชั้นทรงยาวใช้ลายลีฟเป็นแผงแนวตั้งสลับกระจก ทำให้แนวออฟฟิศที่ต่อเนื่องไม่กลายเป็นผืนทึบเดียว เส้นโค้งในก้อนช่วยผ่อนความแข็งของเสาและคานสีเทา ขณะที่แนวรับแผงแยกตามชั้นอ่านได้ชัดจากภายนอก วางทางเข้ากลางอาคารและแยกทางรถออกจากแนวเดินใต้ร่มไม้ มุมมองด้านหน้าช่วยเห็นจังหวะฟาซาดทั้งแนวพร้อมพื้นทางเข้าและขอบหลังคา

อิฐช่องลม ลายลีฟ · 20×20×9 ซม.

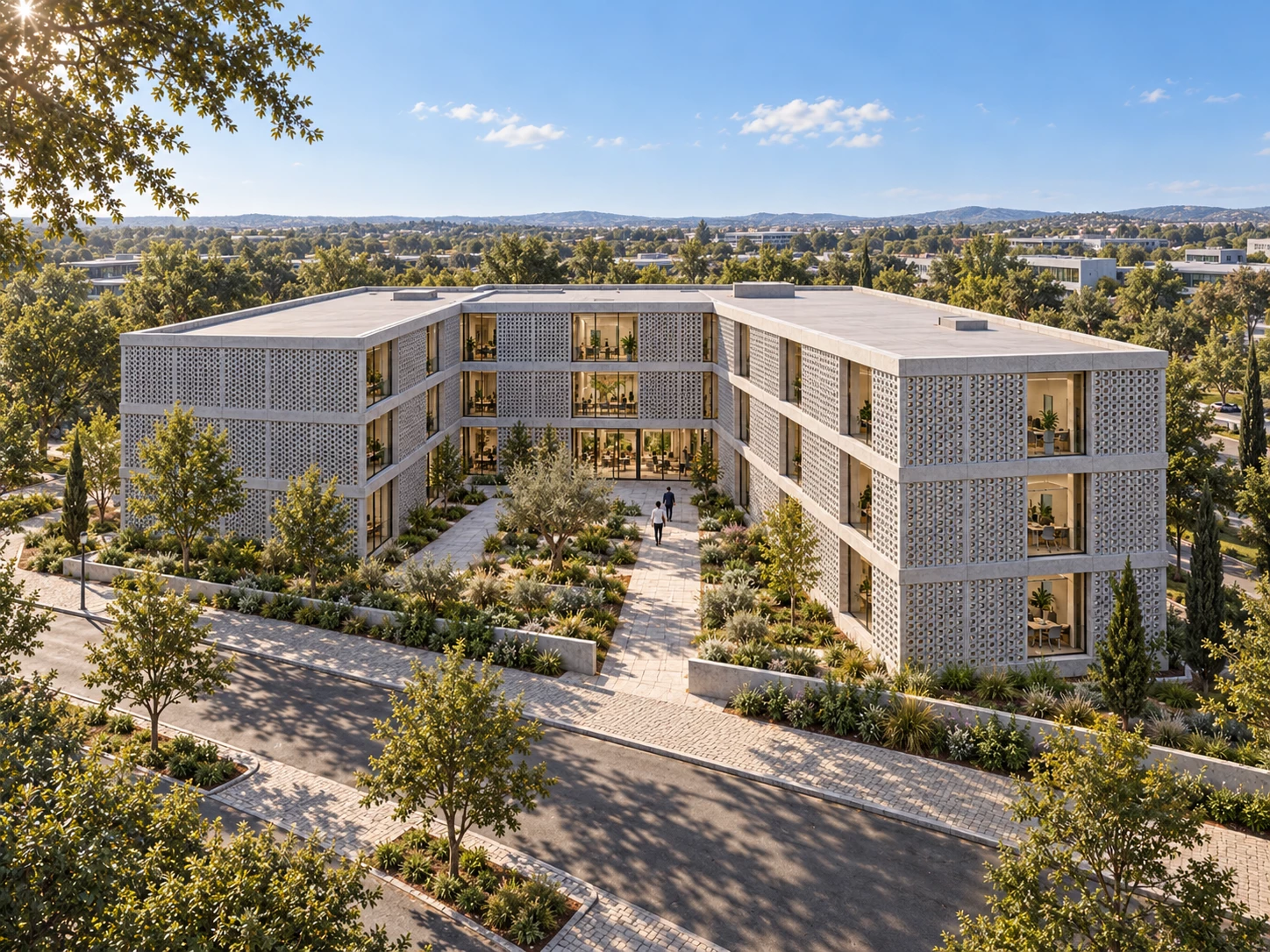

แนวคิดออฟฟิศคอร์ตกลางทั้งอาคารกับอิฐช่องลม ลายบอลสีเทา แผงแบ่งตามชั้นและบริบททางเข้า — 02 คอร์ตกลาง Courtyard

สำนักงานสามชั้นทรงยูเปิดสวนกลางไปทางทางเข้า เลือกลายบอลสำหรับแผงตามปีกอาคารเพื่อให้ช่องวงกลมสร้างจังหวะละเอียดต่อเนื่องกับกระจก ลายเดียวช่วยรวมปีกทั้งสามให้เป็นอาคารชุดเดียว แต่กรอบและแนวคานยังแบ่งผืนช่องลมเป็นช่วงย่อย พื้นที่สวนเป็นจุดพักสายตาและเชื่อมทางเดิน โดยต้องวางตำแหน่งต้นไม้และทางสัญจรให้ไม่ขวางงานตรวจแผง ภาพมุมสูงเห็นขอบทั้งสามปีกและคอร์ตครบ

อิฐช่องลม ลายบอล · 20×20×9 ซม.

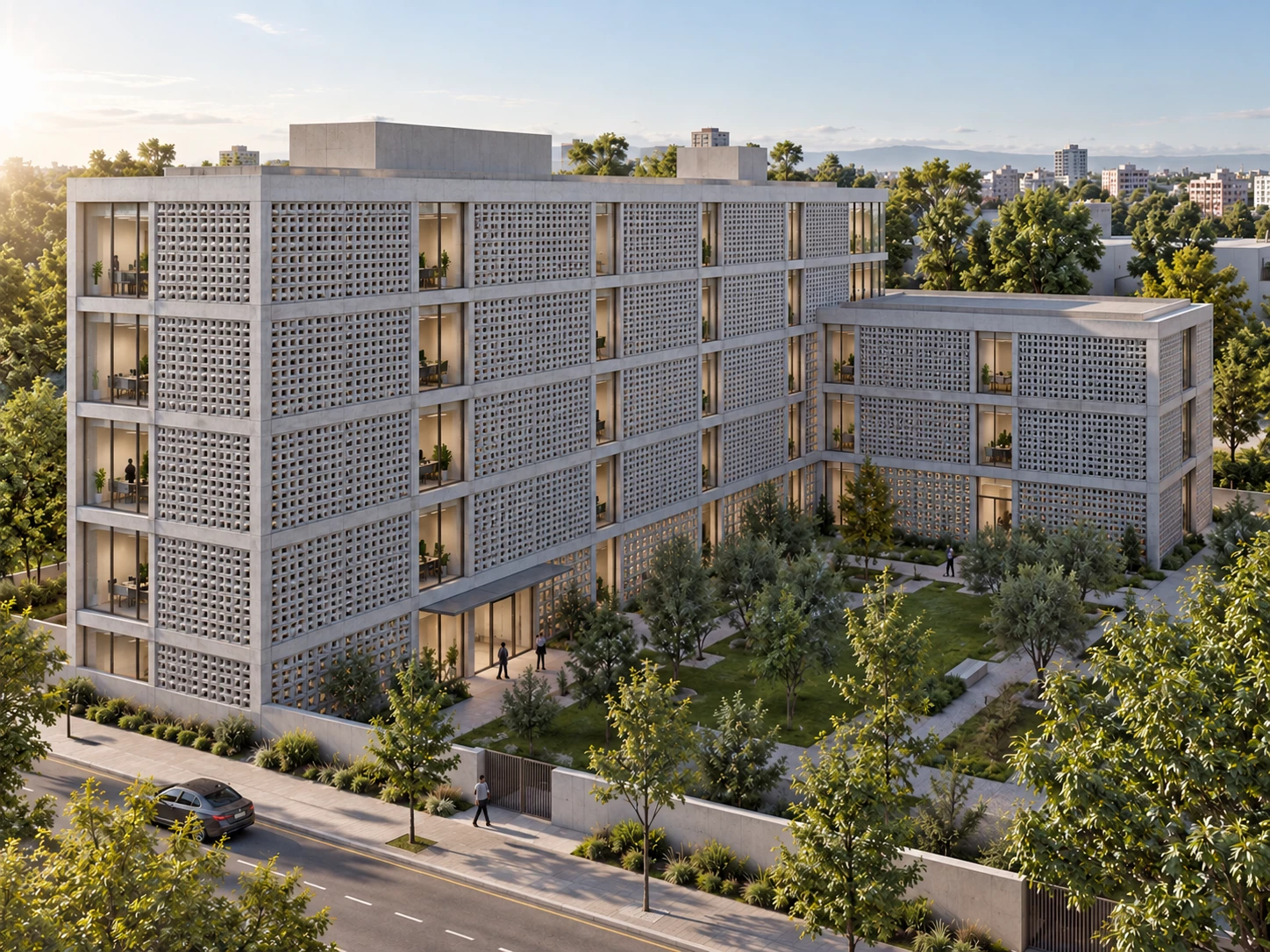

แนวคิดออฟฟิศสองปีกทั้งอาคารกับอิฐช่องลม ลายแมทริคสีเทา แผงแบ่งตามชั้นและบริบททางเข้า — 03 สองปีก L Wing

ออฟฟิศทรงแอลใช้ปีกยาวห้าชั้นกับปีกกลับสามชั้น แผงลายแมทริคที่มีช่องสามเหลี่ยมวางตามแนวพื้นที่ทำงาน ส่วนมุมกระจกและโถงทางเข้าช่วยบอกจุดเชื่อมของสองปีก ความต่างระดับหลังคาทำให้ฟาซาดมีจังหวะจากมวลอาคารจริง ลายเฉียงจึงทำหน้าที่เสริมรายละเอียด ไม่ต้องสร้างช่องเปิดใหม่ทั้งผืน ใช้พื้นที่ในมุมแอลเป็นสวนและจุดพบปะ พร้อมคงทางเดินสำหรับดูแลด้านหลังฟาซาดแต่ละชั้น

อิฐช่องลม ลายแมทริค · 20×20×9 ซม.

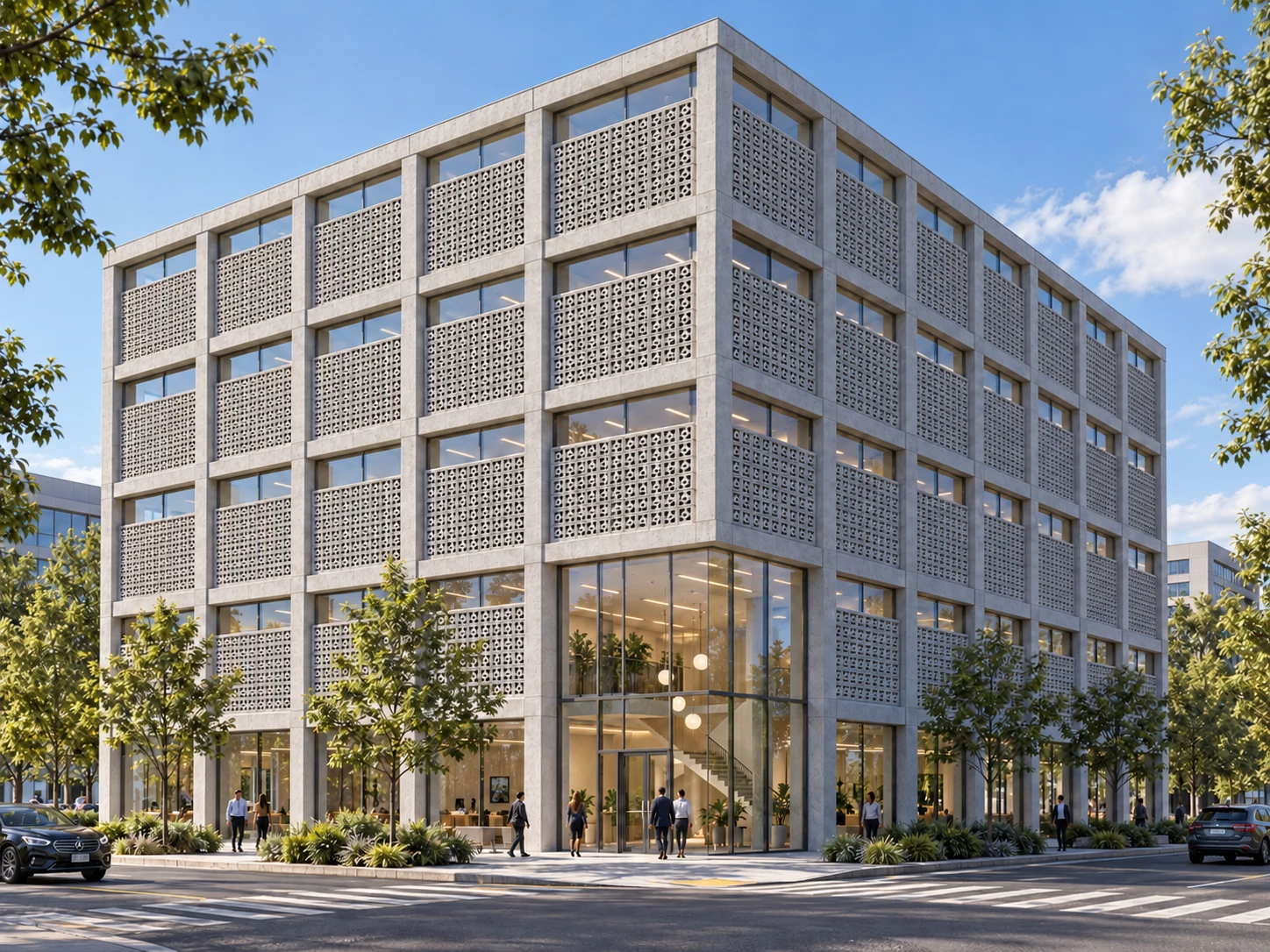

แนวคิดออฟฟิศมุมถนนทั้งอาคารกับอิฐช่องลม ลายคิวบิคสีเทา แผงแบ่งตามชั้นและบริบททางเข้า — 04 มุมถนน Corner Office

อาคารมุมถนนหกชั้นใช้ลายคิวบิคในแผงที่แบ่งตามเสาและชั้น จังหวะช่องกลางกับช่องโค้งรอบก้อนช่วยให้สองด้านถนนอ่านเป็นชุดเดียวกัน โถงกระจกตรงมุมและทางเท้าที่เปิดกว้างทำให้ตำแหน่งเข้าถึงชัดกว่าใช้ช่องลมคลุมทุกส่วน แนวคิดนี้ควรเริ่มจากการแบ่งแผงและแยกรอยต่อที่มุมอาคารก่อนจัดลาย ไม่ให้การก่อมุมบังคับตัดก้อนจนรูปช่องเสีย มุมภาพแสดงอาคารครบพร้อมถนนสองด้าน

อิฐช่องลม ลายคิวบิค · 20×20×9 ซม.

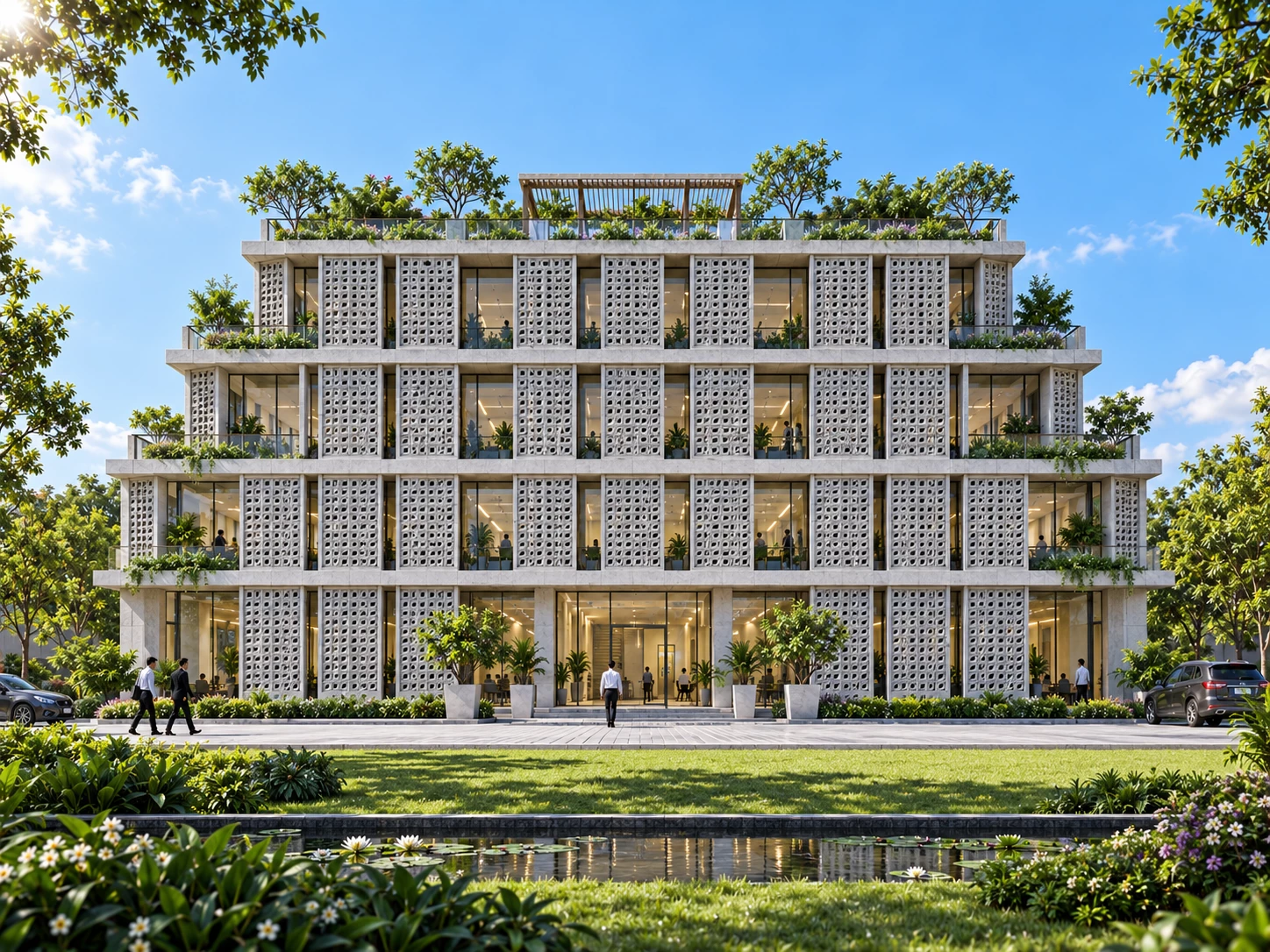

แนวคิดออฟฟิศลดหลั่นทั้งอาคารกับอิฐช่องลม ลายลีฟสแควร์สีเทา แผงแบ่งตามชั้นและบริบททางเข้า — 05 ลดหลั่น Terrace Office

ออฟฟิศสี่ชั้นลดหลั่นเลือกแผงลีฟสแควร์เป็นกลุ่มแนวตั้งระหว่างช่องกระจก เส้นโค้งกับช่องกลางของก้อนทำให้ผิวสีเทามีรายละเอียด ส่วนระเบียงปลูกต้นไม้ที่ถอยเข้าแต่ละชั้นเป็นจังหวะหลักของภาพรวม ใช้โครงแผงแยกจากราวกันตกและระบบระบายน้ำของระเบียง ตำแหน่งแผงด้านข้างพื้นที่ทำงานช่วยจัดระดับการมองเห็น แต่ต้องตรวจมุมแดดและความต้องการแสงจริงของโต๊ะทำงาน ภาพหน้าตรงเห็นการถอยระดับทั้งอาคาร

อิฐช่องลม ลายลีฟสแควร์ · 20×20×9 ซม.

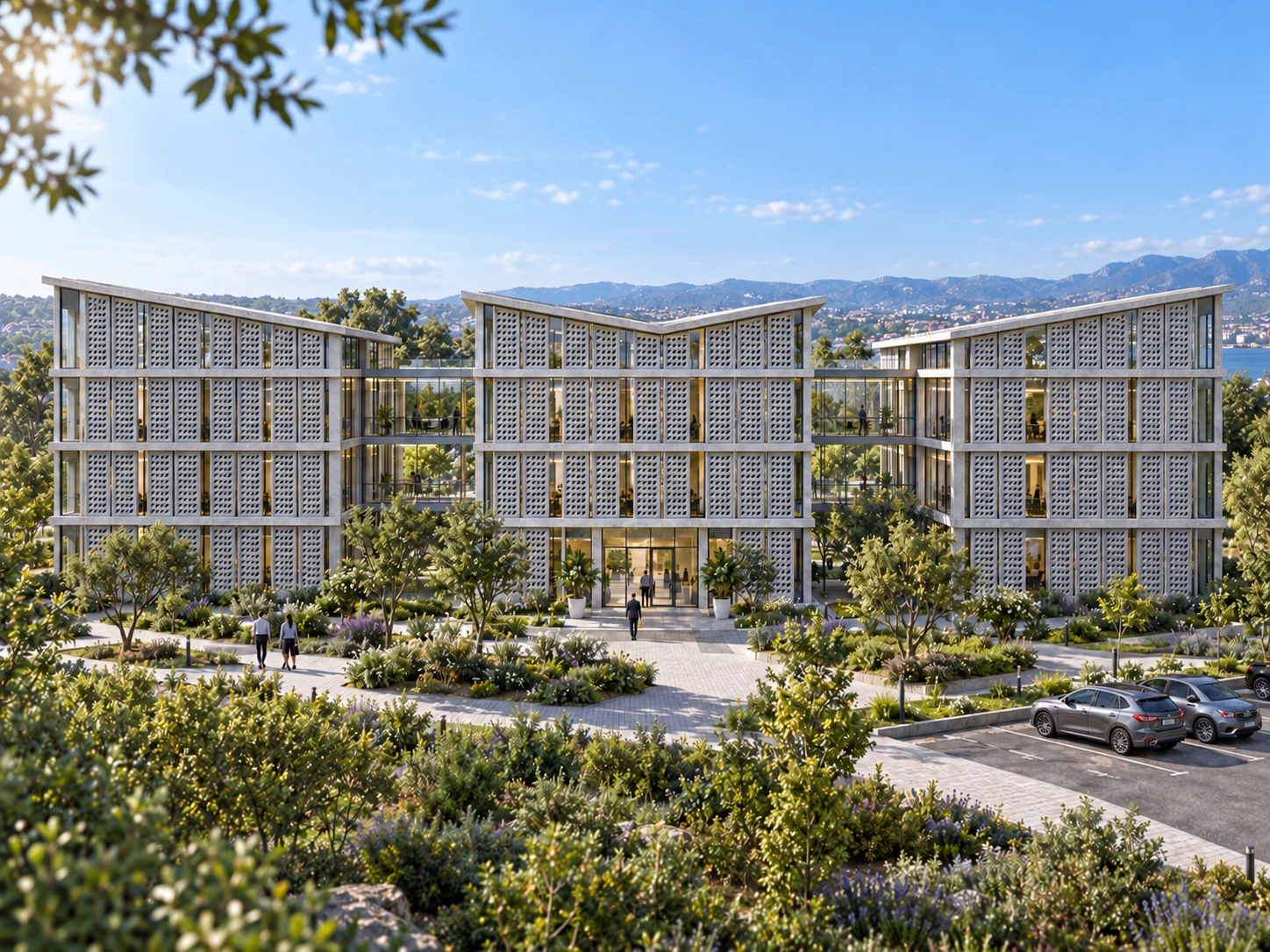

แนวคิดออฟฟิศสามบล็อกทั้งอาคารกับอิฐช่องลม ลายลีฟสีเทา แผงแบ่งตามชั้นและบริบททางเข้า — 06 สามบล็อก Campus

แคมปัสนี้รวมอาคารย่อยสี่ชั้นสามบล็อกด้วยทางเชื่อมกระจก แต่ละบล็อกมีแนวหลังคาต่างกันและมีสวนคั่น ลายลีฟขนาดเดียวกันช่วยผูกอาคารให้เป็นครอบครัวเดียว แยกแผงตามโครงแต่ละบล็อกและจบแผงก่อนถึงทางเชื่อม จึงไม่เกิดผืนก่อที่ต้องข้ามรอยต่อของอาคารหลายหลัง ช่องว่างระหว่างมวลอาคารใช้จัดทางเดินและรับมุมมองสวน ภาพกว้างแสดงครบสามบล็อกกับการเข้าถึงและที่จอดรถ

อิฐช่องลม ลายลีฟ · 20×20×9 ซม.

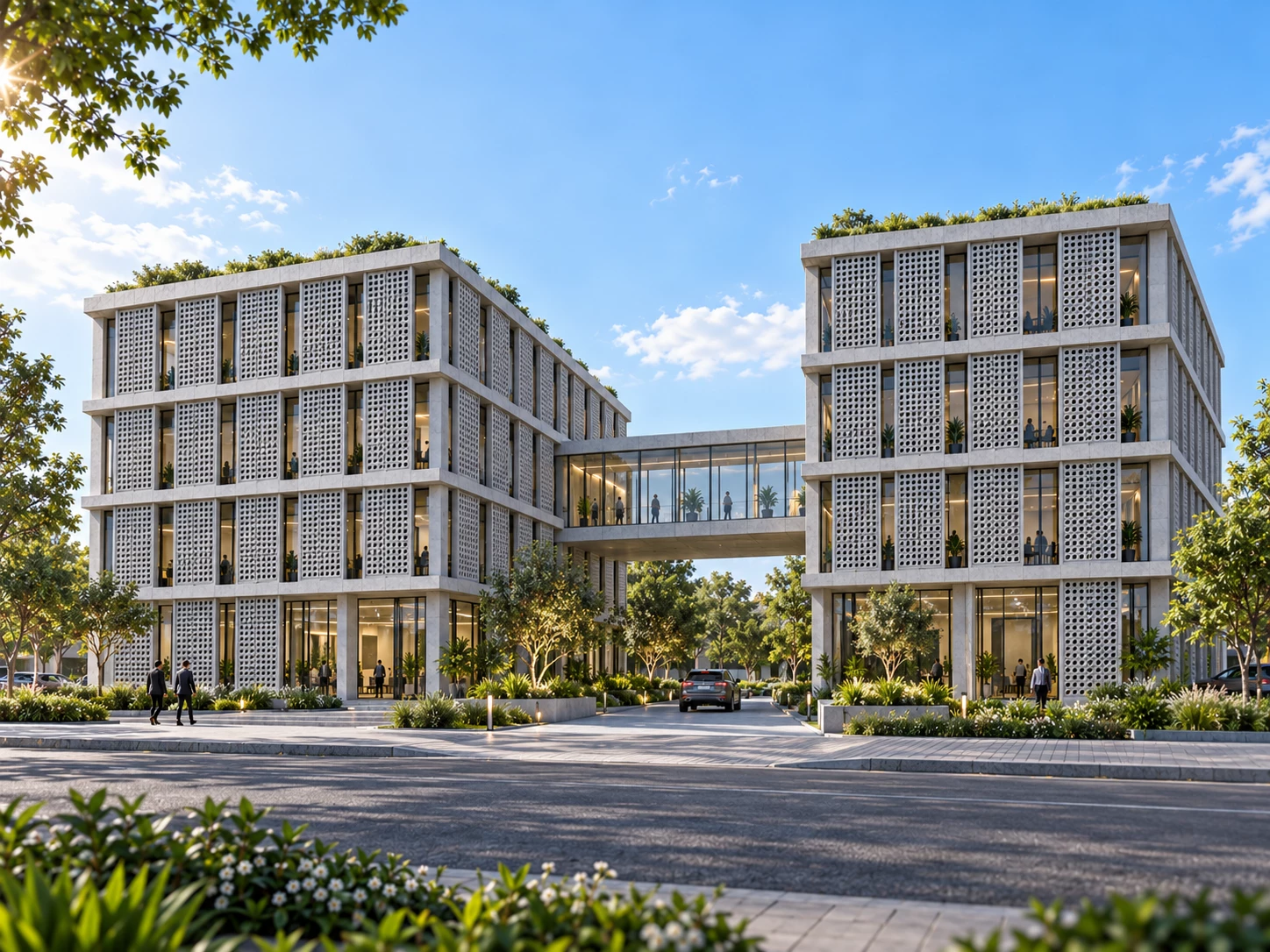

แนวคิดออฟฟิศสะพานทั้งอาคารกับอิฐช่องลม ลายบอลสีเทา แผงแบ่งตามชั้นและบริบททางเข้า — 07 สะพาน Bridge Office

อาคารสี่ชั้นสองปีกเชื่อมด้วยสะพานกระจกเหนือทางเข้า เลือกลายบอลในแผงหน้าออฟฟิศให้ช่องกลมละเอียดเป็นฉากหลังของรูปทรงสะพาน วางแนวรับแผงจบในแต่ละอาคาร และให้ระบบโครงสะพานทำหน้าที่แยกต่างหาก ไม่ใช้อิฐช่องลมรับพื้นหรือทางเชื่อม ทางรถด้านล่างและทางเดินคนควรมีการแยกสัญจรที่อ่านง่าย แนวคิดนี้เหมาะกับผังที่ต้องแบ่งทีมงานเป็นสองกลุ่มแต่ยังเดินเชื่อมกันได้ มุมภาพเห็นทั้งสองปีกครบ

อิฐช่องลม ลายบอล · 20×20×9 ซม.

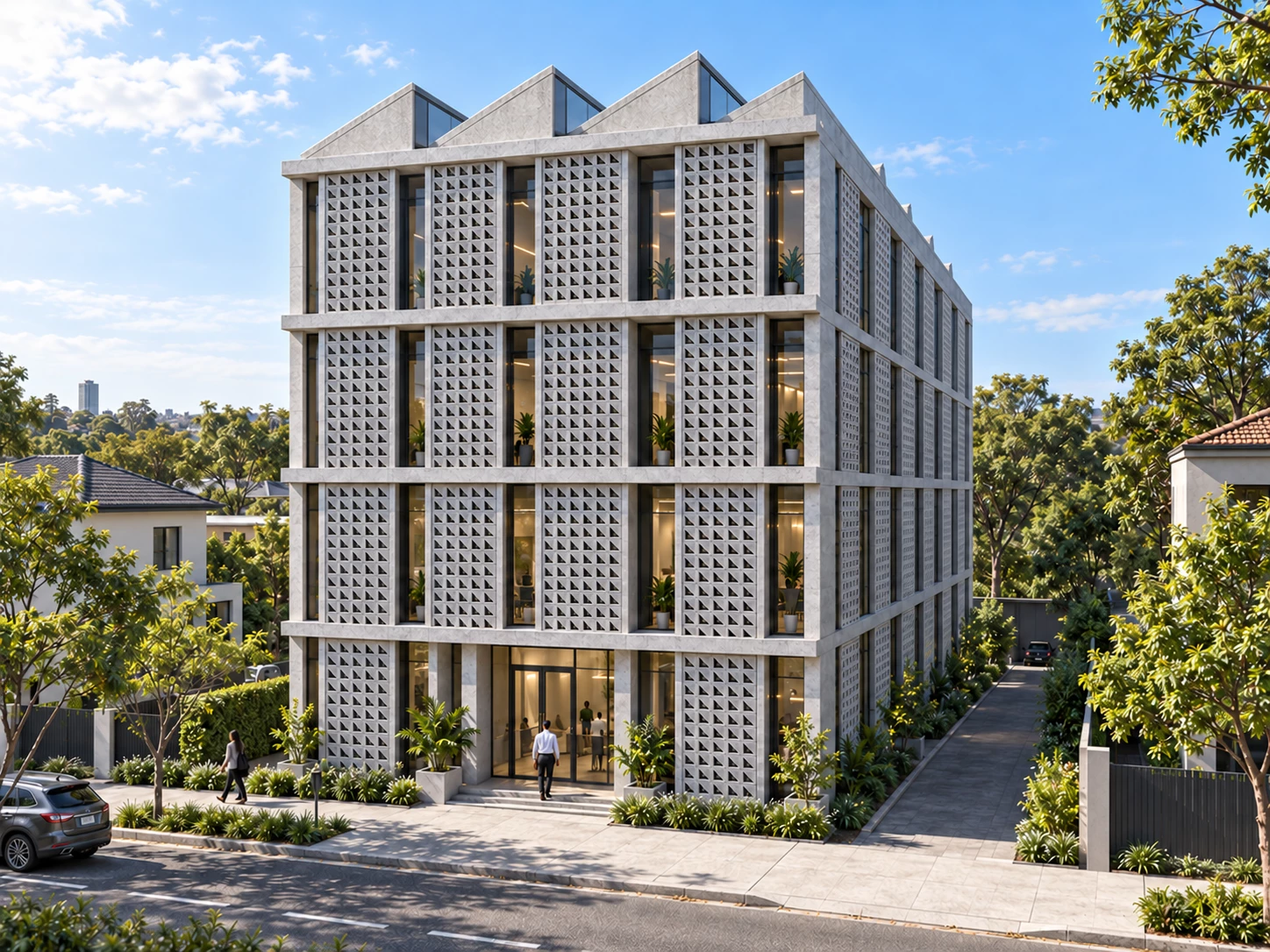

แนวคิดออฟฟิศหน้าลึกทั้งอาคารกับอิฐช่องลม ลายแมทริคสีเทา แผงแบ่งตามชั้นและบริบททางเข้า — 08 หน้าลึก Deep Plot

แปลงหน้าลึกใช้สำนักงานสี่ชั้นแนวตั้งกับหลังคาฟันเลื่อยที่ช่วยสร้างเอกลักษณ์เหนือมวลอาคาร ลายแมทริควางในแผงแคบด้านหน้าและแนวยาวด้านข้าง โดยกำหนดกริดก้อนและขอบกรอบก่อนตำแหน่งช่องกระจก มุมภาพสามส่วนเห็นหน้าตึก ความลึกทั้งหลัง และช่องสวนข้างอาคารครบ ช่องทางดูแลด้านข้างมีบทบาทมากในผังหน้าลึก ส่วนรูปหลังคาในภาพเป็นแนวคิดรูปทรง ยังต้องออกแบบกันฝนและระบบแสงของห้องจริงแยกต่างหาก

อิฐช่องลม ลายแมทริค · 20×20×9 ซม.

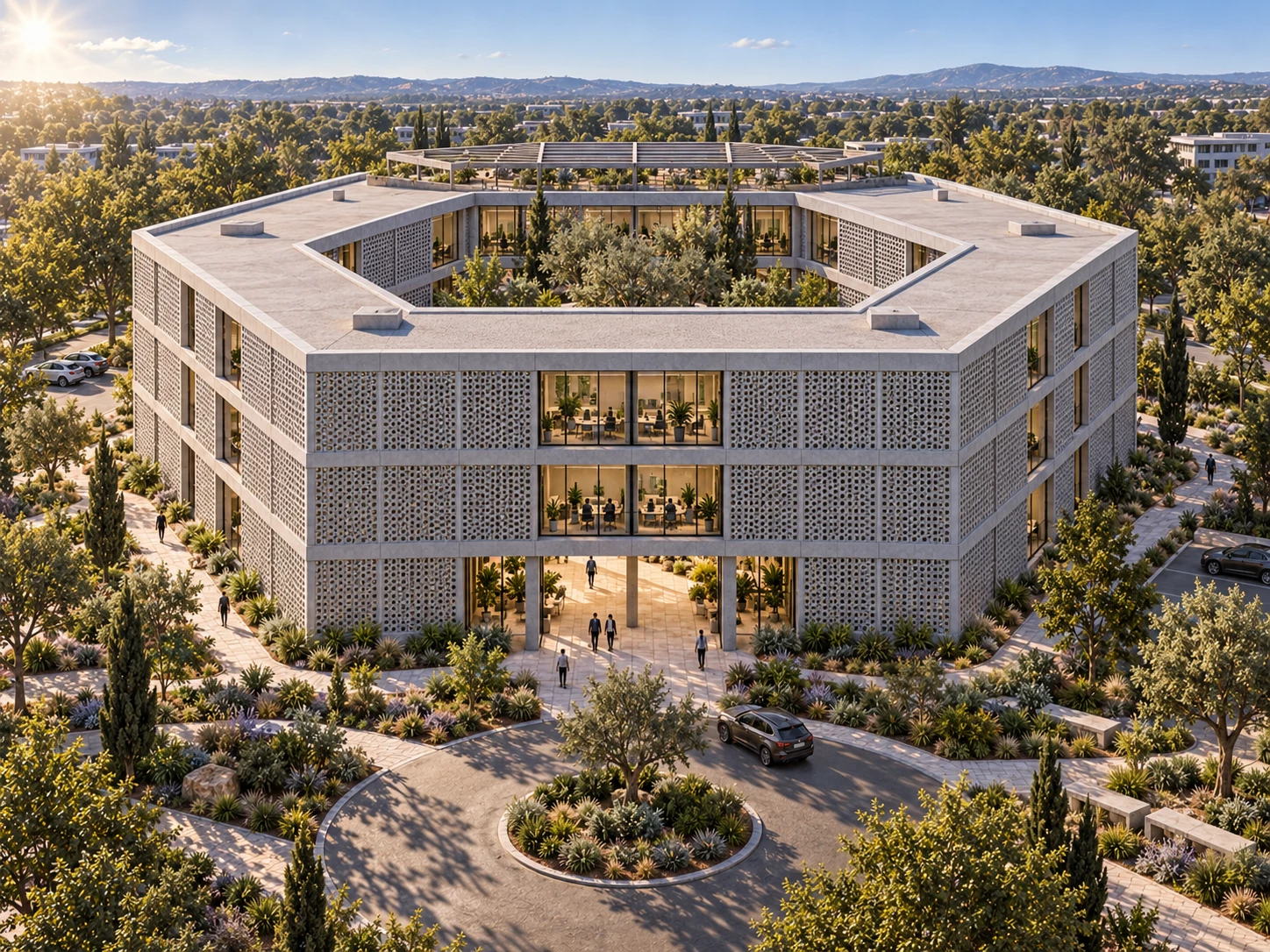

แนวคิดออฟฟิศหกเหลี่ยมทั้งอาคารกับอิฐช่องลม ลายบอลสีเทา แผงแบ่งตามชั้นและบริบททางเข้า — 09 หกเหลี่ยม Hexagon

ออฟฟิศสามชั้นรูปวงแหวนหกเหลี่ยมล้อมสวนกลาง ใช้ลายบอลให้ช่องวงกลมเล็กต่อเนื่องตามแต่ละหน้าตัดตรงของอาคาร ความเด่นมาจากผังหกเหลี่ยมและช่องทางเข้าที่ลอดผ่านชั้นล่าง ขณะที่ชั้นบนเชื่อมเป็นวง แบ่งแผงที่จุดเปลี่ยนหน้าตัดด้วยเสาและรอยต่อ ไม่บังคับให้ก้อนสี่เหลี่ยมโค้งตามทั้งวง ระบบทางเดินรอบสวนช่วยเชื่อมพื้นที่ทำงาน มุมสูงเห็นสวน หลังคา และฐานอาคารทุกด้าน ไม่ใช่มุมอีกด้านของคอร์ตทรงยู

อิฐช่องลม ลายบอล · 20×20×9 ซม.

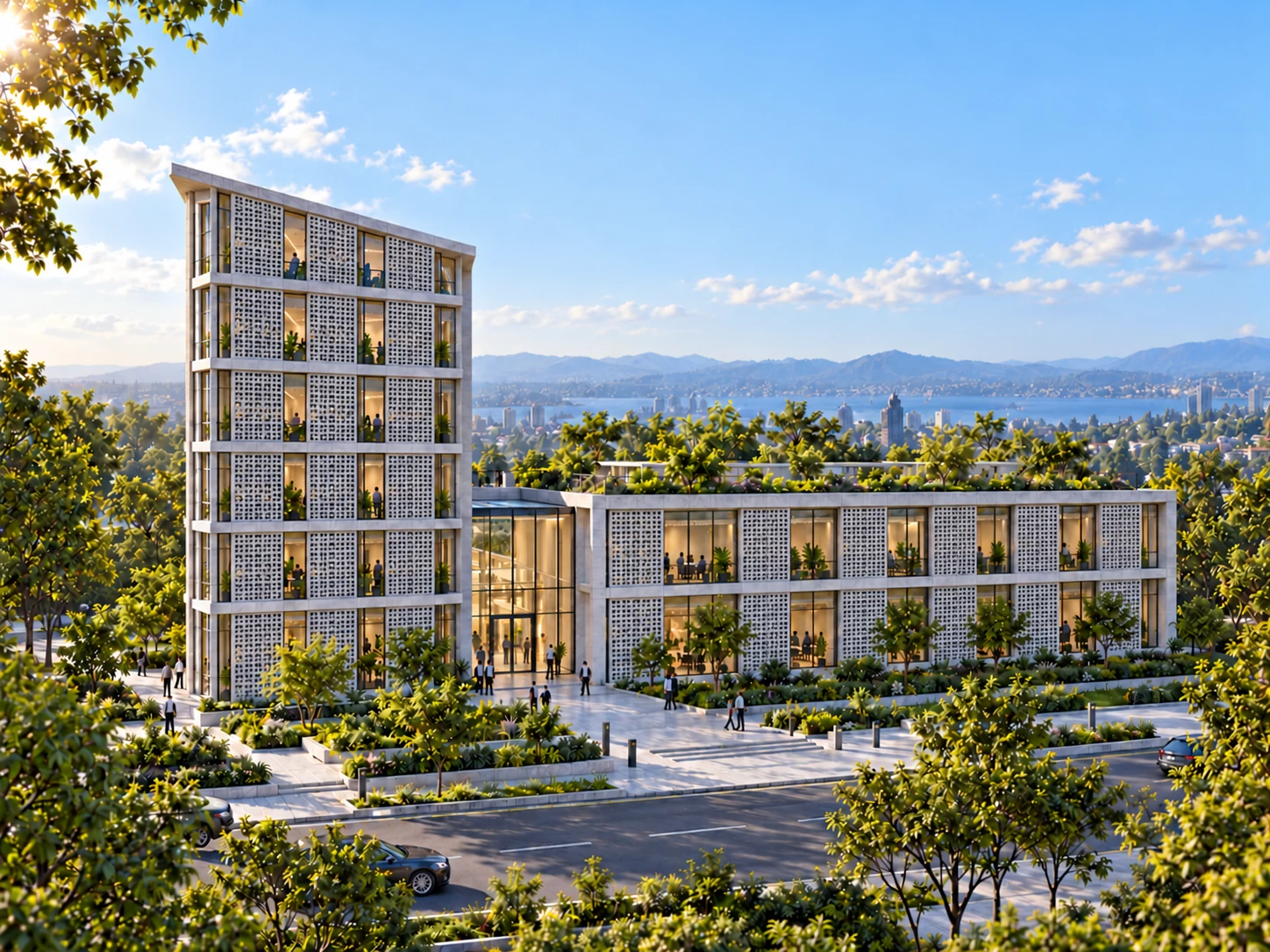

แนวคิดออฟฟิศทาวเวอร์ทั้งอาคารกับอิฐช่องลม ลายลีฟสแควร์สีเทา แผงแบ่งตามชั้นและบริบททางเข้า — 10 ทาวเวอร์ Tower Podium

ทาวเวอร์สำนักงานหกชั้นจับคู่โพเดียมห้องประชุมสองชั้น ใช้แผงลีฟสแควร์ขนาดก้อนเดียวกัน แต่แบ่งกลุ่มตามความสูงและแนวเสาของมวลอาคารทั้งสอง หลังคาลาดของทาวเวอร์กับหลังคาแบนปลูกต้นไม้ของโพเดียมทำให้ภาพรวมต่างจากสำนักงานทรงกล่องยาว วางโถงกระจกที่จุดเชื่อมเพื่อแสดงทางเข้า และแยกงานรองรับฟาซาดของทาวเวอร์กับโพเดียมตามระบบโครงสร้างจริง ภาพกว้างแสดงครบทั้งอาคารสูง อาคารเตี้ย และลานด้านหน้า

อิฐช่องลม ลายลีฟสแควร์ · 20×20×9 ซม.

เลือกห้าลายให้สัมพันธ์กับมวลอาคาร

ลายสินค้า	รูปช่อง	ตำแหน่งแนวคิด
อิฐช่องลม ลายลีฟ	◒ ช่องใบเฉียง	แนวยาว / แคมปัส
อิฐช่องลม ลายบอล	○ ช่องกลม	คอร์ต / สะพาน / หกเหลี่ยม
อิฐช่องลม ลายแมทริค	△ ช่องสามเหลี่ยม	ทรงแอล / หน้าลึก
อิฐช่องลม ลายคิวบิค	▣ ช่องกลางและโค้งรอบ	อาคารมุมถนน
อิฐช่องลม ลายลีฟสแควร์	⌘ ช่องกลางและแนวโค้ง	ระเบียงลดหลั่น / ทาวเวอร์

ทุกรุ่นในตารางขนาด 20×20×9 ซม. ไอคอนช่วยแยกกลุ่มลายโดยย่อ ใช้ภาพก้อนจริงและตัวอย่างสินค้าสำหรับยืนยันรูปช่อง สี และผิวก่อนสั่งซื้อ ไม่ใช้ไอคอนเป็นแบบช่องเปิด

แยกหน้าที่ฟาซาดออกจากโครงอาคาร

หลักผนังช่องลมของ CMHA อธิบายให้พิจารณาระบบรองรับและจุดยึดเพื่อถ่ายแรงด้านข้าง ในแนวคิดนี้จึงแสดงเสา คาน และกรอบแบ่งแผงรายชั้น โดยให้โครงหลักรับพื้นออฟฟิศ ส่วนช่องลมทำหน้าที่เป็นชั้นผิวอาคาร ผู้ออกแบบต้องตรวจน้ำหนักวัสดุ แรงลม การเคลื่อนตัวของอาคาร และรอยต่อของแผงแยกจากกัน

ควรมีช่องทางเข้าถึงด้านหลังฟาซาดสำหรับตรวจรอยต่อ ทำความสะอาด และดูแลกระจกหลัก ช่องเปิดของอิฐไม่ใช่ผนังกันฝนสนิท ห้องปรับอากาศยังต้องมีระบบปิดห้อง กันน้ำ และระบายน้ำที่เหมาะสม รวมถึงจัดทางหนีไฟและทางสัญจรโดยไม่ให้แผงตกแต่งขวางพื้นที่จำเป็น

ก่อนประมาณงบ ให้แยกจำนวนก้อนตามแผงจริง กรอบและระบบรองรับ ค่าแรง อุปกรณ์ และการจัดส่ง ราคาและรายละเอียดติดตั้งควรขอใบเสนอราคาตรงรุ่นตามจำนวนและปลายทาง ไม่ใช้ภาพแนวคิดตัดสินค่ากำลังอัด ความสูงผนังที่ปลอดภัย หรือเปอร์เซ็นต์ประหยัดพลังงาน

คำถามที่พบบ่อย

ฟาซาดช่องลมหลายชั้นก่อเป็นผืนใหญ่โดยไม่มีกรอบได้ไหม?

แนวคิดในเรื่องนี้แยกแผงตามชั้นและเสา งานจริงต้องให้วิศวกรตรวจระบบรองรับ แรงลม จุดยึด และรอยต่อของแต่ละแผง ไม่ใช้ก้อนช่องลมรับพื้นอาคารหรือคัดลอกระยะจากภาพไปก่อทันที

อิฐบล็อกช่องลมในเรื่องผลิตที่ไหนและขนาดเท่าไร?

บริษัทระบุว่าอิฐบล็อกช่องลมกลุ่มนี้ผลิตในไทย ทั้งห้ารุ่นที่เลือกใช้มีขนาดก้อน 20×20×9 ซม. ตามแคตตาล็อก V5 ควรตรวจตัวอย่างและข้อมูลรุ่นปัจจุบันก่อนกำหนดกริดรวมรอยต่อ

13 แถวสูง 2.72 เมตร เป็นระยะติดตั้งที่รับรองหรือไม่?

เป็นตัวอย่างคำนวณโมดูลเมื่อสมมติก้อน 20 ซม. และรอยต่อระหว่างก้อน 1 ซม. เท่านั้น ยังไม่รวมรอยต่อรอบกรอบ และไม่ใช่การรับรองความสูงแผง เหล็กเสริม หรือแรงลม ต้องตรวจแบบเฉพาะอาคาร

แผงช่องลมแทนกระจกหรือผนังกันฝนของออฟฟิศได้ไหม?

ช่องเปิดยังให้ฝนและอากาศผ่านได้ งานห้องปรับอากาศต้องออกแบบชั้นปิดห้อง ระบบกันน้ำ และระบายน้ำร่วมกัน ตำแหน่งช่องลมและกระจกหลักต้องสัมพันธ์กับทิศแดด การดูแล และการใช้งานจริง

ควรใช้หลายลายในฟาซาดเดียวกันอย่างไร?

เริ่มจากเลือกหน้าที่ของแต่ละช่วงและวางกรอบแยกแผงก่อน เลือกลายหลักที่ช่วยรวมภาพอาคารแล้วใช้ลายอื่นเฉพาะจุดที่มีเหตุผล หากเปลี่ยนรุ่นหรือขนาด ต้องตรวจโมดูลจริง ไม่สมมติว่าก้อนต่างซีรีส์ใช้กริดเดียวกันได้เสมอ

ฟาซาดช่วยให้ออฟฟิศประหยัดไฟได้กี่เปอร์เซ็นต์?

ยังระบุเปอร์เซ็นต์จากภาพหรือจากลายก้อนอย่างเดียวไม่ได้ ต้องพิจารณาทิศแดด ช่องเปิด กระจก ระบบปรับอากาศ และรูปแบบใช้งาน พร้อมข้อมูลทดสอบหรือการจำลองที่เหมาะกับโครงการ

แหล่งข้อมูลและขอบเขต

แคตตาล็อก WATZADU เวอร์ชัน 5 หมวดอิฐบล็อกช่องลม A หน้า 10: ภาพก้อน ลีฟ บอล แมทริค คิวบิค และลีฟสแควร์ ขนาด 20×20×9 ซม. ลิงก์หน้าสินค้าจริงอยู่ใต้แต่ละแนวคิด
ข้อมูลผลิตในไทย: ผู้ประกอบการยืนยันโดยตรงในชุดงานนี้ ไม่ใช้เอกสารต่างประเทศยืนยันโรงงานของบริษัท
CMHA — Concrete Masonry Screen Walls, TEK 03-16A: ใช้หลักผนังไม่รับน้ำหนักและระบบรองรับแรงด้านข้าง ไม่ใช้ค่าตารางต่างประเทศเป็นค่ารับรองรุ่นสินค้าไทย
เปิดแหล่งอ้างอิงที่กล่าวถึง
- CMHA — Concrete Masonry Screen Walls, TEK 03-16A
CMHA — Modular Layout of Concrete Masonry, TEK 05-12: ใช้แนวคิดประสานขนาดก้อนและรอยต่อ ไม่ยืมโมดูลก้อนต่างประเทศมาแทนขนาดสินค้าในแคตตาล็อก
เปิดแหล่งอ้างอิงที่กล่าวถึง
- CMHA — Modular Layout of Concrete Masonry, TEK 05-12

ตรวจแคตตาล็อกและแหล่งข้อมูล 13 ตุลาคม 2569 ภาพแสดงการศึกษามวลอาคารและตำแหน่งวัสดุ ข้อมูลทางวิศวกรรมเฉพาะรุ่นและโครงการต้องตรวจเพิ่มเติมก่อนออกแบบก่อสร้าง
